公開番号2025132050
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029367
出願日2024-02-29
発明の名称電子時計、針位置検出方法及びプログラム
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G04C 3/00 20060101AFI20250903BHJP(時計)
要約【課題】少ない受光量でも精度よく針位置検出を行う。
【解決手段】時計100が、針3と、針3に対応して設けられ、穴310を有する歯車31と、歯車31に対応して設けられ、電圧が印加された場合に歯車31の穴310を貫通した光を検出するとともに、検出した光量に応じた電流を出力する検出部5と、検出部によって出力された電流に基づく値を所定のタイミングで取得して、当該電流に基づく値が予め定められた閾値以上であるか否かの判別結果に基づいて針3に対する針位置検出を行う制御部20と、を備え、所定のタイミングは、検出部によって出力される電流に基づく値が「定常状態」の値になる前のタイミングである。
【選択図】図5
特許請求の範囲【請求項１】
針と、
前記針に対応して設けられ、穴を有する歯車と、
前記歯車に対応して設けられ、電圧が印加された場合に前記歯車の穴を貫通した光を検出するとともに、検出した光量に応じた電流を出力する検出部と、
前記検出部によって出力された電流に基づく値を所定のタイミングで取得して、当該電流に基づく値が予め定められた閾値以上であるか否かの判別結果に基づいて前記針に対する針位置検出を行う制御部と、
を備え、
前記所定のタイミングは、前記検出部によって出力される電流に基づく値が定常状態の値になる前のタイミングである、
ことを特徴とする電子時計。
続きを表示（約 1,400 文字）【請求項２】
前記定常状態の値になる前のタイミングで取得された電流に基づく値は、光が前記検出部に当たることで蓄積される寄生容量によって一時的に増幅された値である、
ことを特徴とする請求項１に記載の電子時計。
【請求項３】
前記検出部に電圧印加する前に、前記検出部に対し、前記寄生容量をリセットするための残照影響除去パルスを入力する、
ことを特徴とする請求項２に記載の電子時計。
【請求項４】
前記所定のタイミングは、前記電流に基づく値が定常状態の値になる前のタイミングであって、かつ、前記検出部に電圧を印加してから予め定められた時間が経過したタイミングである、
ことを特徴とする請求項１に記載の電子時計。
【請求項５】
前記検出部に対向する位置に、前記検出部に向う光を発する発光部をさらに備え、
前記制御部は、前記針位置検出時には、前記検出部に電圧を印加する前に前記発光部を点灯させる、
ことを特徴とする請求項１に記載の電子時計。
【請求項６】
前記制御部は、前記発光部を点灯させてから所定時間後に前記検出部への電圧印加を行う、
ことを特徴とする請求項５に記載の電子時計。
【請求項７】
前記歯車の穴を貫通して前記検出部に検出される光は、自然光である、
ことを特徴とする請求項１に記載の電子時計。
【請求項８】
前記検出部は、
受光感度が高く電極部を有する第１面と、当該第１面と反対側の面であって前記第１面よりも受光感度の低い第２面と、を有し、
前記第１面が基板に対向する向きとなるように前記基板上に実装されている、
ことを特徴とする請求項１に記載の電子時計。
【請求項９】
針と、
前記針に対応して設けられ、穴を有する歯車と、
前記歯車に対応して設けられ、電圧が印加された場合に前記歯車の穴を貫通した光を検出するとともに、検出した光量に応じた電流を出力する検出部と、
を備えて針位置検出を行う場合に、
前記検出部によって出力された電流に基づく値を所定のタイミングで取得して、当該電流に基づく値が予め定められた閾値以上であるか否かの判別結果に基づいて前記針に対する針位置検出を行い、
前記所定のタイミングは、前記検出部によって出力される電流に基づく値が定常状態の値になる前のタイミングである、
ことを特徴とする針位置検出方法。
【請求項１０】
針と、
前記針に対応して設けられ、穴を有する歯車と、
前記歯車に対応して設けられ、電圧が印加された場合に前記歯車の穴を貫通した光を検出するとともに、検出した光量に応じた電流を出力する検出部と、
を備える時計のコンピュータに、
前記検出部によって出力された電流に基づく値を所定のタイミングで取得させ、当該電流に基づく値が予め定められた閾値以上であるか否かの判別結果に基づいて前記針に対する針位置検出を行わせ、
前記所定のタイミングは、前記検出部によって出力される電流に基づく値が定常状態の値になる前のタイミングである、
ことを特徴とするプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子時計、針位置検出方法及びプログラムに関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、ＬＥＤ等の発光素子の発光光や自然光をフォトトランジスタ等の受光素子で検出することによってアナログ方式の時計の針位置検出を行う技術が知られている（例えば、特許文献１参照）。従来の針位置検出では、例えばＬＥＤの等の発光素子を用いる場合、受光素子に電圧を印加してから発光素子を発光させており、受光素子からの出力電流が安定した状態（安定期）で針位置検出の閾値判定を行っていた。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２８４４４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、こうした従来の手法では、受光素子から閾値を超える電流を安定して出力させるために発光素子を発光させる電力を大きくしなければならず消費電力が大きくなってしまう。また発光素子を用いず、自然光を用いて針位置検出を行おうとした場合には、環境によってはそもそも光量が足りず、受光素子から閾値を超える出力電流を得られないことも考えられる。
【０００５】
本発明は以上のような事情に鑑みてなされたものであり、少ない受光量でも精度よく針位置検出を行うことのできる電子時計、針位置検出方法及びプログラムを提供することを目的とするものである。
【課題を解決するための手段】
【０００６】
前記課題を解決するために、本発明に係る電子時計は、
針と、前記針に対応して設けられ、穴を有する歯車と、前記歯車に対応して設けられ、電圧が印加された場合に前記歯車の穴を貫通した光を検出するとともに、検出した光量に応じた電流を出力する検出部と、前記検出部によって出力された電流に基づく値を所定のタイミングで取得して、当該電流に基づく値が予め定められた閾値以上であるか否かの判別結果に基づいて前記針に対する針位置検出を行う制御部と、を備え、前記所定のタイミングは、前記検出部によって出力される電流に基づく値が定常状態の値になる前のタイミングであることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、少ない受光量でも精度よく針位置検出を行うことができるという効果を奏する。
【図面の簡単な説明】
【０００８】

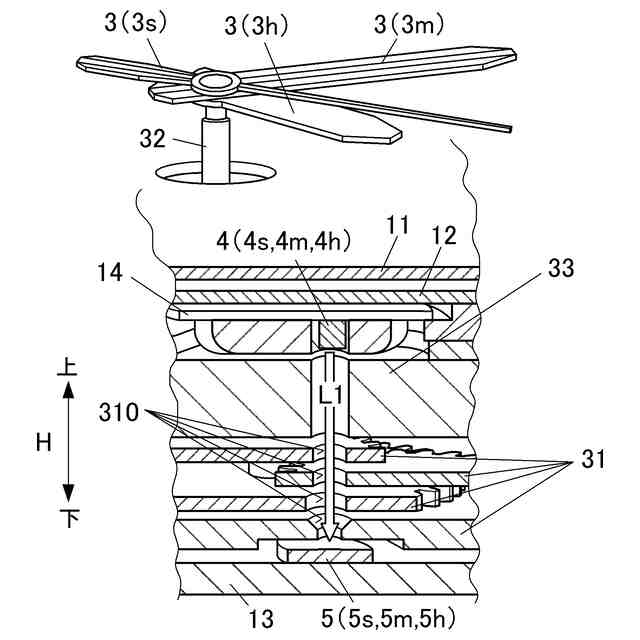

第１の実施形態に係る時計における針位置検出に関わる部分を模式的に示す要部断面図である。

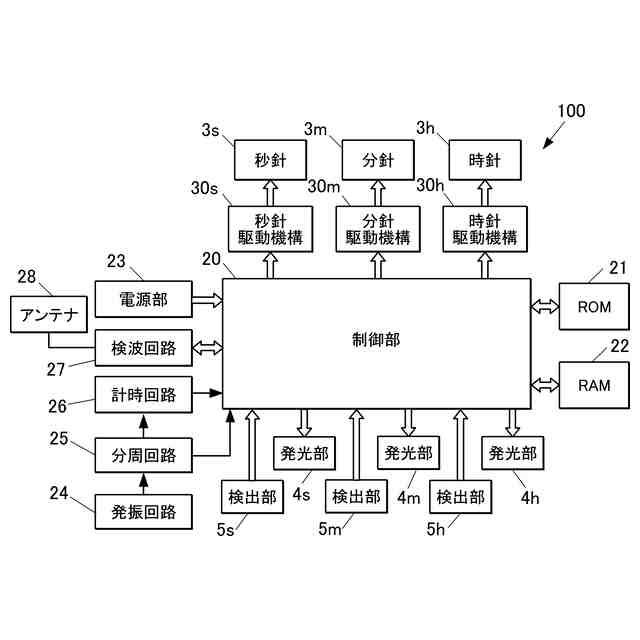

実施形態に係る時計の要部制御構成を示すブロック図である。

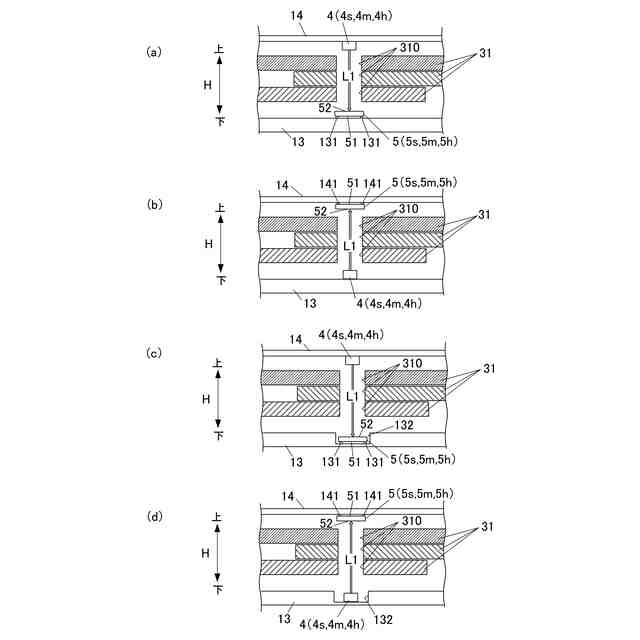

（ａ）から（ｄ）は、第１の実施形態における発光部と検出部との配置関係を模式的に示す概略断面図である。

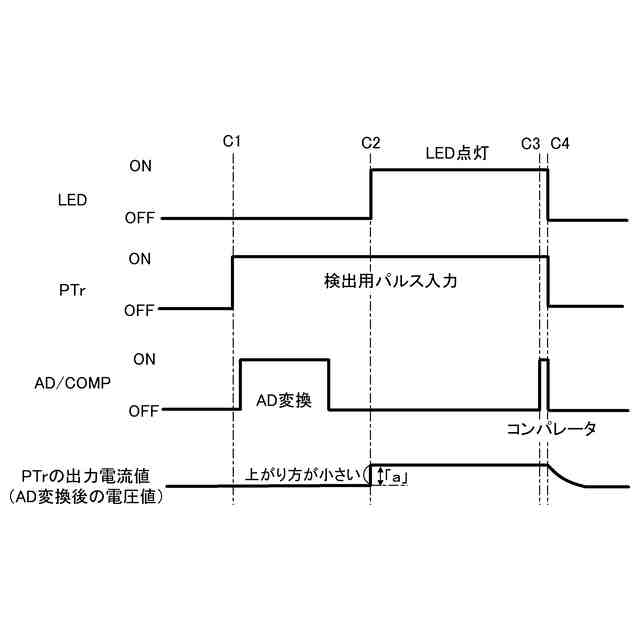

発光部を用いた従来の針位置検出を示すタイミングチャートである。

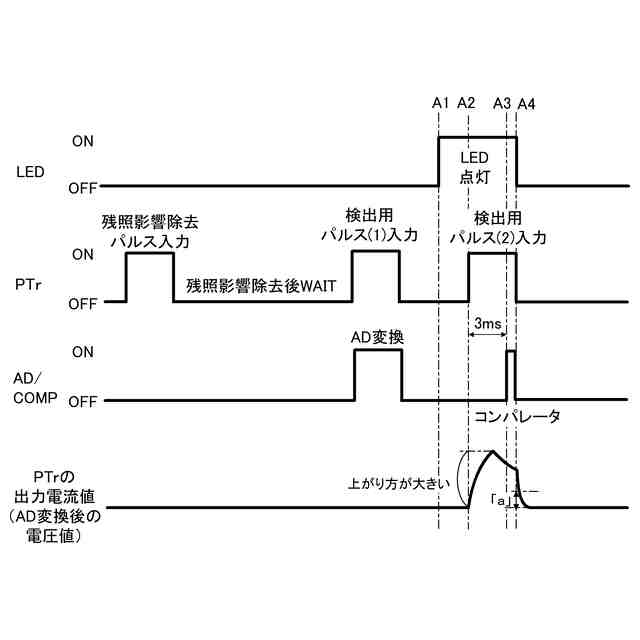

発光部を用いた場合の本実施形態における針位置検出を示すタイミングチャートである。

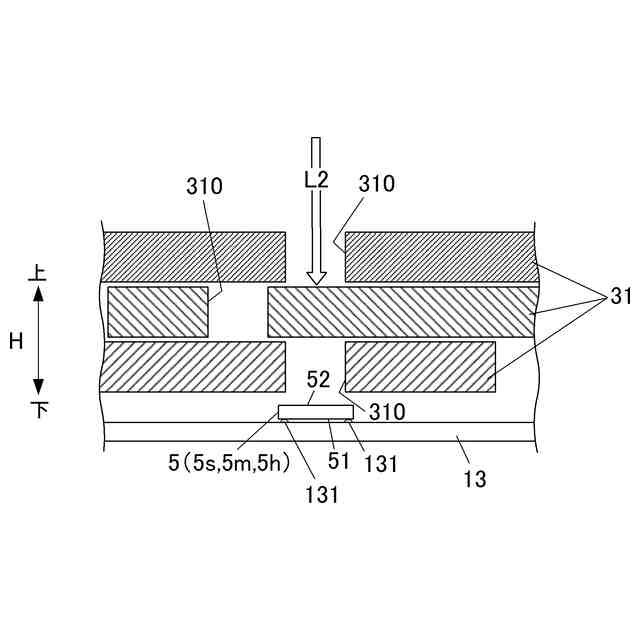

第２の実施形態に係る時計における針位置検出のための穴が貫通状態である場合の輪列機構と検出部との関係を模式的に示す要部断面図である。
第２の実施形態に係る時計の針位置検出のための穴が非貫通状態である場合の輪列機構と検出部との関係を模式的に示す要部断面図である。

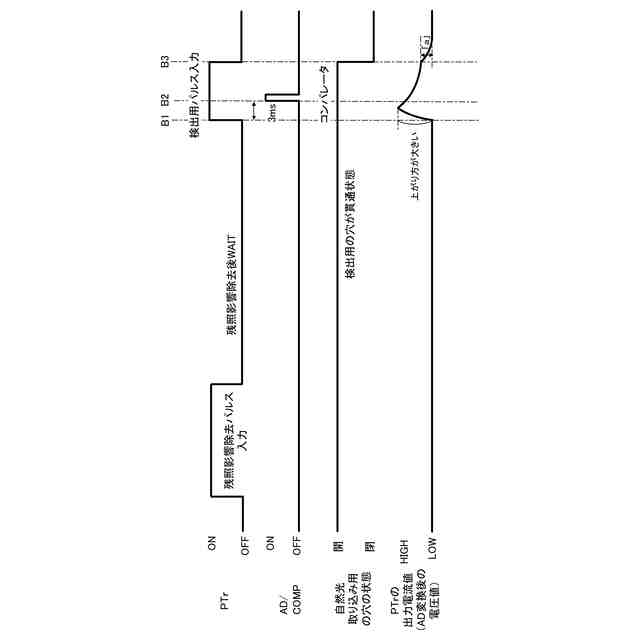

自然光を用いた場合の本実施形態における針位置検出を示すタイミングチャートである。
発光部を用いた場合の本実施形態の一変形例における針位置検出を示すタイミングチャートである。
【発明を実施するための形態】
【０００９】
以下、図１から図９を参照して、本発明に係る電子時計、針位置検出方法及びプログラムの実施形態について説明する。なお、以下において、電子時計を単に「時計」とする。以下に述べる実施形態には、本発明を実施するために技術的に好ましい種々の限定が付されているが、本発明の範囲を以下の実施形態及び図示例に限定するものではない。
【００１０】
［第１の実施形態］
図１から図５を参照しつつ、時計１００、針位置検出方法及びプログラムの第１の実施形態について説明する。図１及び図２に示すように、本実施形態の電子時計である時計１００は、針３と、針３に対応して設けられた歯車３１と、検出部５と、制御部２０等を備え、アナログ方式で時刻表示を行う時計である。実施形態では、針３として秒針３ｓ、分針３ｍ、時針３ｈを備えている。なお、時計１００は、針３を３つ備える３針方式のものに限定されず、例えば分針３ｍと時針３ｈのみを備える２針方式の時計等であってもよい。
（【００１１】以降は省略されています）
