公開番号2025079933
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192819
出願日2023-11-13
発明の名称回路モジュール、電子時計、及び電子時計の製造方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G04C 3/14 20060101AFI20250516BHJP(時計)
要約【課題】制御ICと2つのモーターを選択的に接続するために、4箇所の孔を形成する領域が配線経路に設けられる。
【解決手段】回路モジュールは、複数の配線層を有する配線基板と、第1モーター及び第2モーターと接続する制御ICと、を備え、前記制御ICは、第1出力端子および第2出力端子と、第3出力端子および第4出力端子と、を有し、前記配線基板は、ループ状の第1配線経路、ループ状の第2配線経路、第1接続端子、第2接続端子、第3接続端子、及び第4接続端子を有し、前記第1配線経路は、第1経路、及び第2経路を有し、前記第2配線経路は第3経路、及び第4経路を有し、前記第1経路、前記第2経路、前記第3経路、及び前記第4経路のうちの少なくとも2つは、異なる前記配線層で、かつ平面視で所定領域内に配置される。
【選択図】図11
特許請求の範囲【請求項１】
複数の配線層を有する配線基板と、第１モーター及び第２モーターと接続する制御ＩＣと、を備え、
前記制御ＩＣは、前記第１モーター及び前記第２モーターのいずれか一方に第１駆動信号を出力する第１出力端子および第２出力端子と、前記第１モーター及び前記第２モーターのいずれか一方に第２駆動信号を出力する第３出力端子および第４出力端子と、を有し、
前記配線基板は、ループ状の第１配線経路、ループ状の第２配線経路、前記第１モーターに接続される第１接続端子、前記第１モーターに接続される第２接続端子、前記第２モーターに接続される第３接続端子、及び前記第２モーターに接続される第４接続端子を有し、
前記第１配線経路は、前記第１出力端子、前記第３出力端子、前記第１接続端子、及び前記第３接続端子に接続され、
前記第２配線経路は、前記第２出力端子、前記第４出力端子、前記第２接続端子、及び前記第４接続端子に接続され、
前記第１配線経路は、前記第１出力端子と前記第１接続端子との間に配置される第１経路、及び前記第３出力端子と前記第３接続端子との間に配置される第２経路を有し、
前記第２配線経路は、前記第２出力端子と前記第２接続端子との間に配置される第３経路、及び前記第４出力端子と前記第４接続端子との間に配置される第４経路を有し、
前記第１経路、前記第２経路、前記第３経路、及び前記第４経路のうちの少なくとも２つは、異なる前記配線層で、かつ平面視で所定領域内に配置される、
回路モジュール。
続きを表示（約 1,900 文字）【請求項２】
複数の前記配線層は、平面視で視認可能な表層を含み、
前記第１経路、前記第２経路、前記第３経路、及び前記第４経路のうちの少なくとも１つは、平面視で前記表層の前記所定領域内に配置される、
請求項１に記載の回路モジュール。
【請求項３】
複数の前記配線層は、平面視で視認可能な表層を含み、
前記表層の前記所定領域内に、前記第１経路、前記第２経路、前記第３経路、及び前記第４経路は配置されず、
前記表層の前記所定領域内に、前記所定領域を示す表示を有する、
請求項１に記載の回路モジュール。
【請求項４】
前記所定領域は、平面視で前記配線基板の外周部に位置する、
請求項１に記載の回路モジュール。
【請求項５】
前記第１出力端子および前記第２出力端子は、前記第１駆動信号と異なる第３駆動信号を出力する、
請求項１に記載の回路モジュール。
【請求項６】
前記第１配線経路は、前記第１接続端子と前記第３出力端子との間に配置される第５経路、及び前記第３接続端子と前記第１出力端子との間に配置される第６経路を有し、
前記第２配線経路は、前記第２接続端子と前記第４出力端子との間に配置される第７経路、及び前記第４接続端子と前記第２出力端子との間に配置される第８経路を有し、
前記第５経路、前記第６経路、前記第７経路、及び前記第８経路のうちの少なくとも２つは、異なる前記配線層で、かつ平面視で第２所定領域内に配置される、
請求項１に記載の回路モジュール。
【請求項７】
前記配線基板は、４層の前記配線層を含み、
前記第１経路、前記第２経路、前記第３経路、及び前記第４経路は、異なる前記配線層で、かつ平面視で前記所定領域内に配置され、
前記第５経路、前記第６経路、前記第７経路、及び前記第８経路は、異なる前記配線層で、かつ平面視で前記第２所定領域内に配置される、
請求項６に記載の回路モジュール。
【請求項８】
第１表示部と、
第２表示部と、
前記第１表示部を駆動する第１モーターと、
前記第２表示部を駆動する第２モーターと、
複数の配線層を有する配線基板と、
前記第１モーター及び前記第２モーターと接続する制御ＩＣと、を備え、
前記制御ＩＣは、前記第１モーター及び前記第２モーターのいずれか一方に第１駆動信号を出力する第１出力端子および第２出力端子と、前記第１モーター及び前記第２モーターのいずれか一方に第２駆動信号を出力する第３出力端子および第４出力端子と、を有し、
前記配線基板は、前記第１モーターに接続される第１接続端子、前記第１モーターに接続される第２接続端子、前記第２モーターに接続される第３接続端子、前記第２モーターに接続される第４接続端子、前記第１出力端子と前記第１接続端子との間に配置される第１経路、前記第３出力端子と前記第３接続端子との間に配置される第２経路、前記第２出力端子と前記第２接続端子との間に配置される第３経路、及び前記第４出力端子と前記第４接続端子との間に配置される第４経路を有し、
前記第１経路、前記第２経路、前記第３経路、及び前記第４経路のうちの少なくとも２つは、異なる前記配線層で、かつ平面視で所定領域内に配置される、
電子時計。
【請求項９】
複数の配線層にループ状の第１配線経路、ループ状の第２配線経路、第１モーターに接続される第１接続端子、前記第１モーターに接続される第２接続端子、第２モーターに接続される第３接続端子、及び前記第２モーターに接続される第４接続端子を配置する配線基板と、前記第１モーター及び前記第２モーターのいずれか一方に第１駆動信号を出力する第１出力端子および第２出力端子と、前記第１モーター及び前記第２モーターのいずれか一方に第２駆動信号を出力する第３出力端子および第４出力端子と、を有する制御ＩＣと、を備える回路モジュールを形成し、
前記第１出力端子と前記第１接続端子との間の前記第１配線経路に配置される第１経路、前記第３出力端子と前記第３接続端子との間の前記第１配線経路に配置される第２経路、前記第２出力端子と前記第２接続端子との間の前記第２配線経路に配置される第３経路、及び前記第４出力端子と前記第４接続端子との間の前記第２配線経路に配置される第４経路のうち少なくとも２つを所定領域内で切断する、
電子時計の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、回路モジュール、電子時計、及び電子時計の製造方法に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
電子時計に用いられる回路モジュールが知られている。特許文献１に記載される回路モジュールは、配線基板と制御ＩＣ（ＩｎｔｅｇｒａｔｅｄＣｉｒｃｕｉｔ）とを備える。配線基板は、制御ＩＣと２つのモーターとを接続する。配線基板は、ループ状の第１配線経路及びループ状の第２配線経路を有する。第１配線経路の２箇所及び第２配線経路の２箇所が切断されることによって、制御ＩＣと２つのモーターは、選択的に接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－４０２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
制御ＩＣと２つのモーターを選択的に接続するために、４箇所の孔を形成する領域が配線経路に設けられる。
【課題を解決するための手段】
【０００５】
本開示の回路モジュールは、複数の配線層を有する配線基板と、第１モーター及び第２モーターと接続する制御ＩＣと、を備え、前記制御ＩＣは、前記第１モーター及び前記第２モーターのいずれか一方に第１駆動信号を出力する第１出力端子および第２出力端子と、前記第１モーター及び前記第２モーターのいずれか一方に第２駆動信号を出力する第３出力端子および第４出力端子と、を有し、前記配線基板は、ループ状の第１配線経路、ループ状の第２配線経路、前記第１モーターに接続される第１接続端子、前記第１モーターに接続される第２接続端子、前記第２モーターに接続される第３接続端子、及び前記第２モーターに接続される第４接続端子を有し、前記第１配線経路は、前記第１出力端子、前記第３出力端子、前記第１接続端子、及び前記第３接続端子に接続され、前記第２配線経路は、前記第２出力端子、前記第４出力端子、前記第２接続端子、及び前記第４接続端子に接続され、前記第１配線経路は、前記第１出力端子と前記第１接続端子との間に配置される第１経路、及び前記第３出力端子と前記第３接続端子との間に配置される第２経路を有し、前記第２配線経路は、前記第２出力端子と前記第２接続端子との間に配置される第３経路、及び前記第４出力端子と前記第４接続端子との間に配置される第４経路を有し、前記第１経路、前記第２経路、前記第３経路、及び前記第４経路のうちの少なくとも２つは、異なる前記配線層で、かつ平面視で所定領域内に配置される。
【０００６】
本開示の電子時計は、第１表示部と、第２表示部と、前記第１表示部を駆動する第１モーターと、前記第２表示部を駆動する第２モーターと、複数の配線層を有する配線基板と、前記第１モーター及び前記第２モーターと接続する制御ＩＣと、を備え、前記制御ＩＣは、前記第１モーター及び前記第２モーターのいずれか一方に第１駆動信号を出力する第１出力端子および第２出力端子と、前記第１モーター及び前記第２モーターのいずれか一方に第２駆動信号を出力する第３出力端子および第４出力端子と、を有し、前記配線基板は、前記第１モーターに接続される第１接続端子、前記第１モーターに接続される第２接続端子、前記第２モーターに接続される第３接続端子、前記第２モーターに接続される第４接続端子、前記第１出力端子と前記第１接続端子との間に配置される第１経路、前記第３出力端子と前記第３接続端子との間に配置される第２経路、前記第２出力端子と前記第２接続端子との間に配置される第３経路、及び前記第４出力端子と前記第４接続端子との間に配置される第４経路を有し、前記第１経路、前記第２経路、前記第３経路、及び前記第４経路のうちの少なくとも２つは、異なる前記配線層で、かつ平面視で所定領域内に配置される。
【０００７】
本開示の電子時計の製造方法は、複数の配線層にループ状の第１配線経路、ループ状の第２配線経路、第１モーターに接続される第１接続端子、前記第１モーターに接続される第２接続端子、第２モーターに接続される第３接続端子、及び前記第２モーターに接続される第４接続端子を配置する配線基板と、前記第１モーター及び前記第２モーターのいずれか一方に第１駆動信号を出力する第１出力端子および第２出力端子と、前記第１モーター及び前記第２モーターのいずれか一方に第２駆動信号を出力する第３出力端子および第４出力端子と、を有する制御ＩＣと、を備える回路モジュールを形成し、前記第１出力端子と前記第１接続端子との間の前記第１配線経路に配置される第１経路、前記第３出力端子と前記第３接続端子との間の前記第１配線経路に配置される第２経路、前記第２出力端子と前記第２接続端子との間の前記第２配線経路に配置される第３経路、及び前記第４出力端子と前記第４接続端子との間の前記第２配線経路に配置される第４経路のうち少なくとも２つを所定領域内で切断する。
【図面の簡単な説明】
【０００８】
時計の外観構成を示す図。
時計の外観構成を示す図。

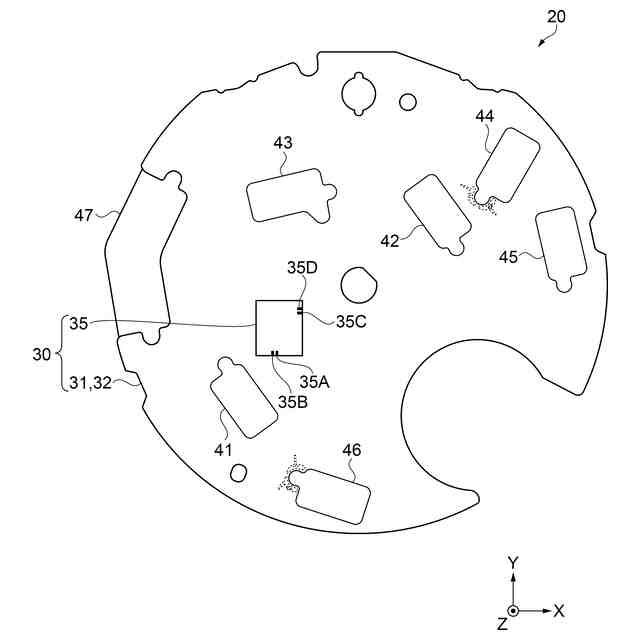

ムーブメントの概略構成を示す図。

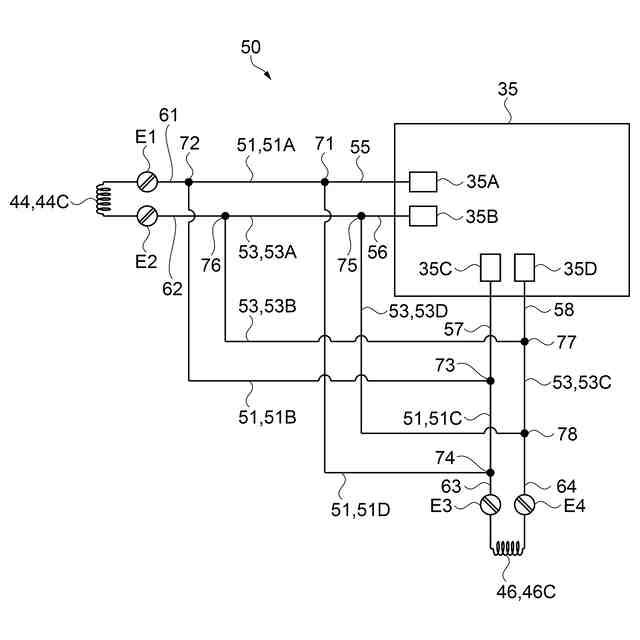

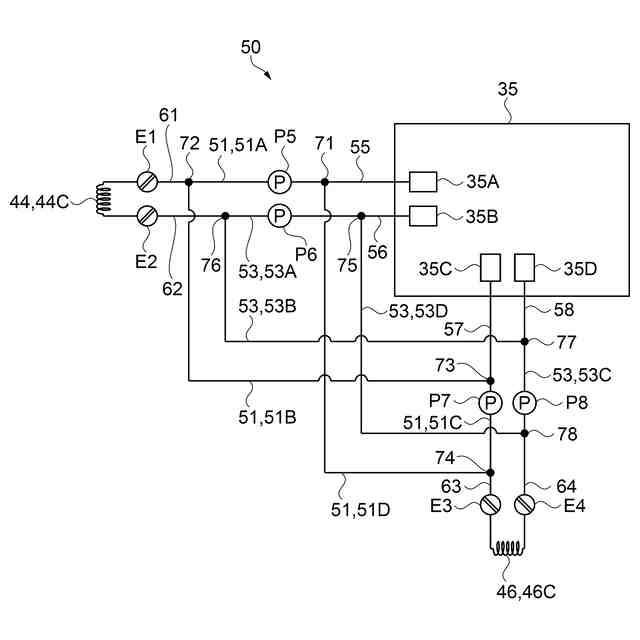

モジュール上に構成される配線の回路図を示す図。

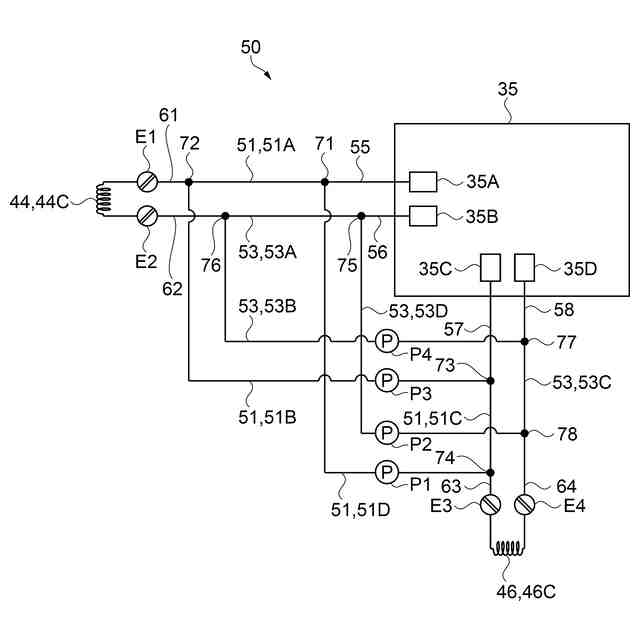

配線の切断位置の一例を示す図。

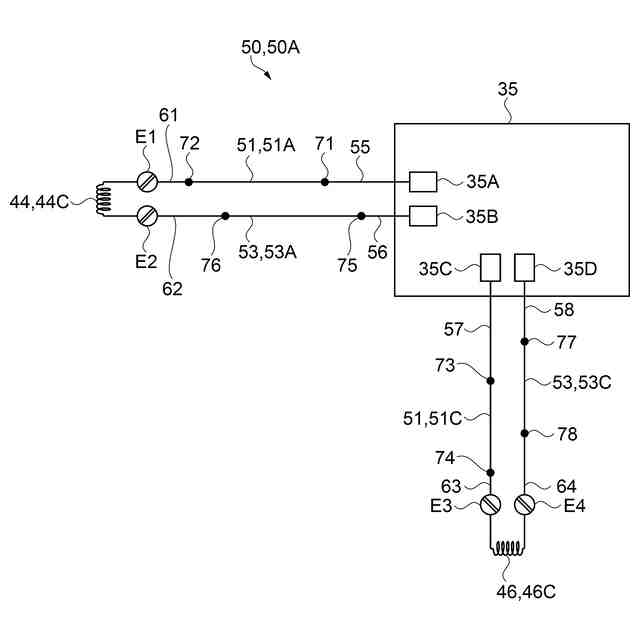

４つの切断位置で配線が切断された時の配線の回路図を示す図。
配線の切断位置の一例を示す図。

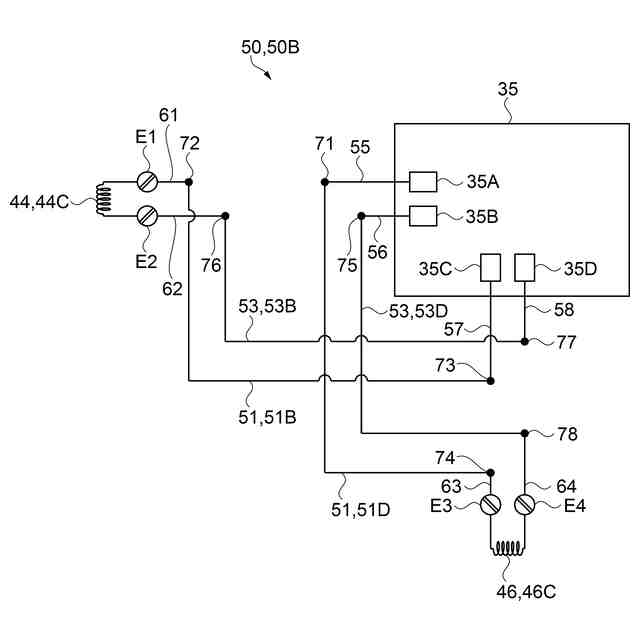

４つの切断位置で配線が切断された時の配線の回路図を示す図。

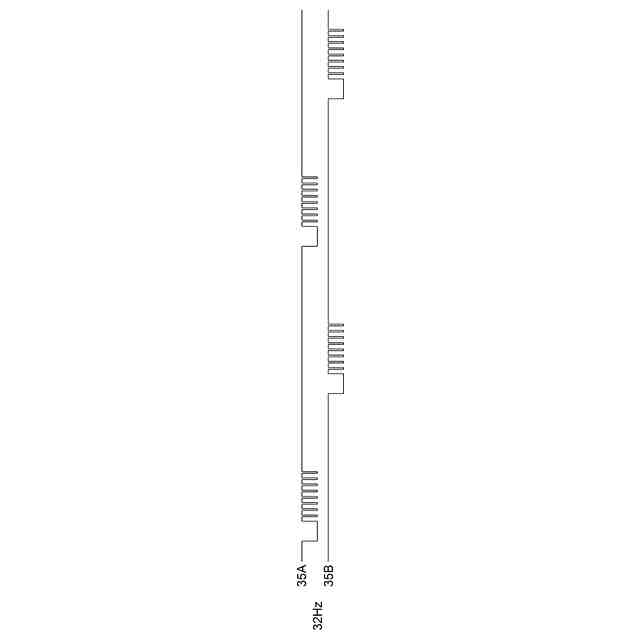

駆動制御ＩＣから出力される駆動制御信号を示す図。
駆動制御ＩＣから出力される駆動制御信号を示す図。
駆動制御ＩＣから出力される駆動制御信号を示す図。
駆動制御ＩＣから出力される駆動制御信号を示す図。

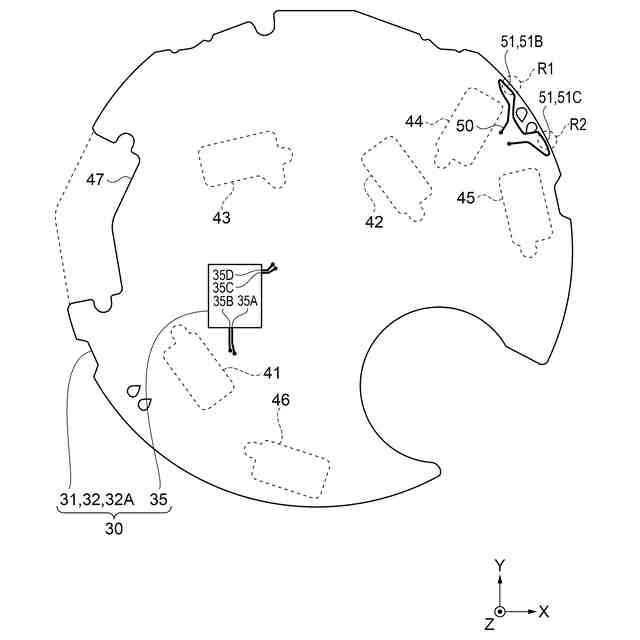

基板を構成する基板層を示す図。
基板を構成する基板層の一部を拡大して示す図。
基板を構成する基板層を示す図。
基板を構成する基板層の一部を拡大して示す図。
基板を構成する基板層を示す図。
基板を構成する基板層の一部を拡大して示す図。
基板を構成する基板層を示す図。
基板を構成する基板層の一部を拡大して示す図。
基板を構成する基板層を示す図。
基板を構成する基板層の一部を拡大して示す図。
基板を構成する基板層を示す図。
時計の製造工程を示す図。
【発明を実施するための形態】
【０００９】

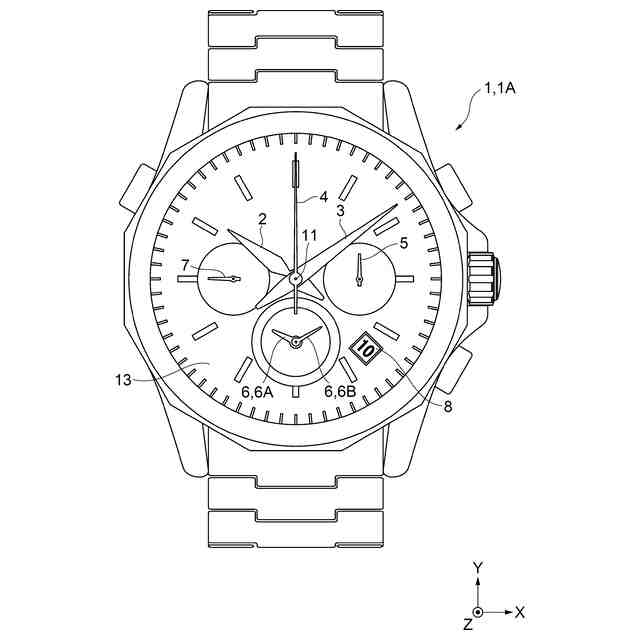

図１及び図２は、時計１の外観構成を示している。図１は、時計１の一例である第１時計１Ａの外観構成を示している。図２は、時計１の一例である第２時計１Ｂの外観構成を示している。第１時計１Ａ及び第２時計１Ｂは、クロノグラフ機能を有する。第１時計１Ａ及び第２時計１Ｂは、１２時間表示、日付表示、ホームタイム表示、及びクロノグラフ表示を有する。第１時計１Ａ及び第２時計１Ｂは、ホームタイム表示等に代えて２４時間表示、曜日表示等を有してもよい。第１時計１Ａ及び第２時計１Ｂは、モジュール３０を含むムーブメント２０を備える。モジュール３０及びムーブメント２０の詳細は、後述される。時計１は、電子時計の一例に対応する。
【００１０】
図１を含む複数の図は、ＸＹＺ座標系を示している。Ｘ軸は、時計１が載置される載置面に平行な軸である。Ｘ軸は、時計１の３時位置と９時位置を結ぶ線と平行な軸である。＋Ｘ方向は、９時位置から３時位置に向かう方向である。－Ｘ方向は、３時位置から９時位置に向かう方向である。Ｙ軸は、時計１が載置される載置面に平行な軸である。Ｙ軸は、時計１の１２時位置と６時位置を結ぶ線と平行な軸である。＋Ｙ方向は、６時位置から１２時位置に向かう方向である。－Ｙ方向は、１２時位置から６時位置に向かう方向である。Ｚ軸は、載置面に対して垂直な軸である。＋Ｚ方向は、載置面から上方に向かう方向である。－Ｚ方向は、載置面から下方に向かう方向である。＋Ｚ方向は、上方に対応する。－Ｚ方向は、下方に対応する。
（【００１１】以降は省略されています）
