公開番号2025170048
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2025145202,2021110662
出願日2025-09-02,2021-07-02
発明の名称電気光学装置および電子機器
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G09F 9/30 20060101AFI20251107BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】高精細な電気光学装置を実現すること可能な電気光学装置および電子機器を提供する。
【解決手段】電気光学装置1は、1つの発光素子に対応する供給回路40aと、他の発光素子に対応し、平面視において、供給回路40aに対して第1の方向に設けられる供給回路40bとを備え、供給回路40a,40bのそれぞれには、対応する発光素子を駆動するトランジスター121が含まれる。また、電気光学装置1は、上記2つのトランジスター121に電気的に接続され、定電位である電位Velが供給され、第1の方向と交差する第2の方向に沿って設けられる導電層60を備える。
【選択図】図3
特許請求の範囲【請求項１】
第１の発光素子および第２の発光素子と、
前記第１の発光素子に対応する第１の駆動トランジスターと、
前記第２の発光素子に対応し、前記第１の駆動トランジスターに対して平面視における第１の方向に設けられる第２の駆動トランジスターと、
前記第１の駆動トランジスターおよび前記第２の駆動トランジスターに電気的に接続され、定電位が供給され、前記第１の方向と交差する第２の方向に沿って設けられる、第１の導電層と、
を備える電気光学装置。
続きを表示（約 1,000 文字）【請求項２】
平面視において、前記第１の導電層の少なくとも一部は、前記第１の駆動トランジスターの第１のゲート電極と前記第２の駆動トランジスターの第２のゲート電極との間に設けられる、
ことを特徴とする請求項１に記載の電気光学装置。
【請求項３】
平面視において、前記第１の導電層と前記第１のゲート電極との間の距離は、前記第１の導電層と前記第２のゲート電極との間の距離と等しい、
ことを特徴とする請求項２に記載の電気光学装置。
【請求項４】
前記第１の導電層は、前記第１のゲート電極および前記第２のゲート電極と同層に設けられる、
ことを特徴とする請求項２または３に記載の電気光学装置。
【請求項５】
平面視において、前記第１の駆動トランジスターと前記第２の駆動トランジスターとは、前記第１の導電層に重なって前記第２の方向に延在する仮想線に対して対称に配置される、
ことを特徴とする請求項１乃至４のうち何れか１項に記載の電気光学装置。
【請求項６】
前記第２の方向に沿って設けられ、前記第１の導電層と同電位が供給される、不純物領域を備え、
平面視において、前記不純物領域は、前記第１の導電層と重なる、
ことを特徴とする請求項１乃至５のうち何れか１項に記載の電気光学装置。
【請求項７】
前記第１の導電層と同電位が供給され、前記第１の導電層の前記不純物領域とは反対側に設けられる第２の導電層を備え、
平面視において、前記第２の導電層は、前記第１の導電層と重なる、
ことを特徴とする請求項６に記載の電気光学装置。
【請求項８】
前記第２の導電層は、第１のコンタクトホールを介して前記第１の導電層と電気的に接続され、かつ第２のコンタクトホールを介して前記不純物領域と電気的に接続される、
ことを特徴とする請求項７に記載の電気光学装置。
【請求項９】
前記不純物領域は、前記第１の駆動トランジスターのソース／ドレイン領域の一方、かつ前記第２の駆動トランジスターのソース／ドレイン領域の一方を含む、
ことを特徴とする請求項６乃至８のうち何れか１項に記載の電気光学装置。
【請求項１０】
請求項１乃至９のうち何れか１項に記載の電気光学装置を有する電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気光学装置および電子機器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、特許文献１に示すように、発光部と該発光部を駆動する駆動回路とを有する画素がマトリクス状に配列された表示装置において、列方向における第ｍ番目の画素と第（ｍ＋１）番目の画素とが、第ｍ番目の画素と第（ｍ＋１）番目の画素との間で行方向に延びる境界線に対して線対称に設けられており、当該境界線上にシールド壁が形成されている表示装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１０２３１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の表示装置では、制御線や電源配線など、駆動回路に電気的に接続される配線は、各列もしくは各行ごとに設けられており、より高精細な表示装置を提供することができないという課題がある。
【課題を解決するための手段】
【０００５】
電気光学装置は、第１の発光素子および第２の発光素子と、前記第１の発光素子に対応する第１の駆動トランジスターと、前記第２の発光素子に対応し、前記第１の駆動トランジスターに対して平面視における第１の方向に設けられる第２の駆動トランジスターと、前記第１の駆動トランジスターおよび前記第２の駆動トランジスターに電気的に接続され、定電位が供給され、前記第１の方向と交差する第２の方向に沿って設けられる、第１の導電層と、を備える。
【０００６】
電子機器は、上記の電気光学装置を有する。
【図面の簡単な説明】
【０００７】

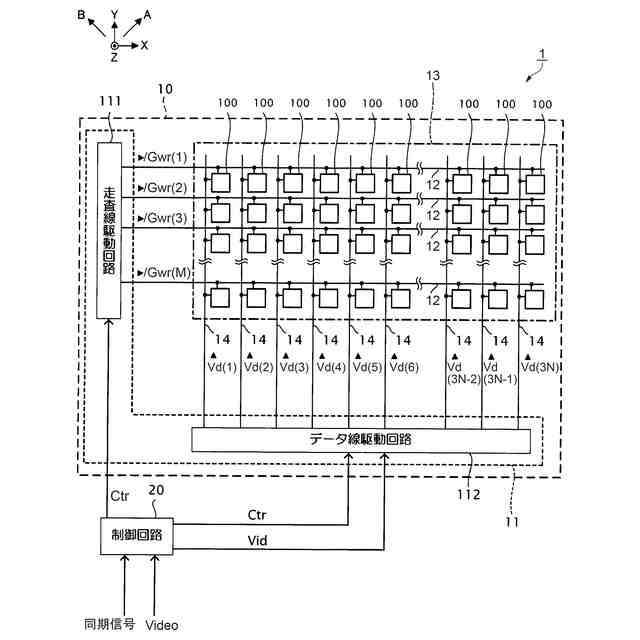

実施形態１に係る電気光学装置の構成を示すブロック図。

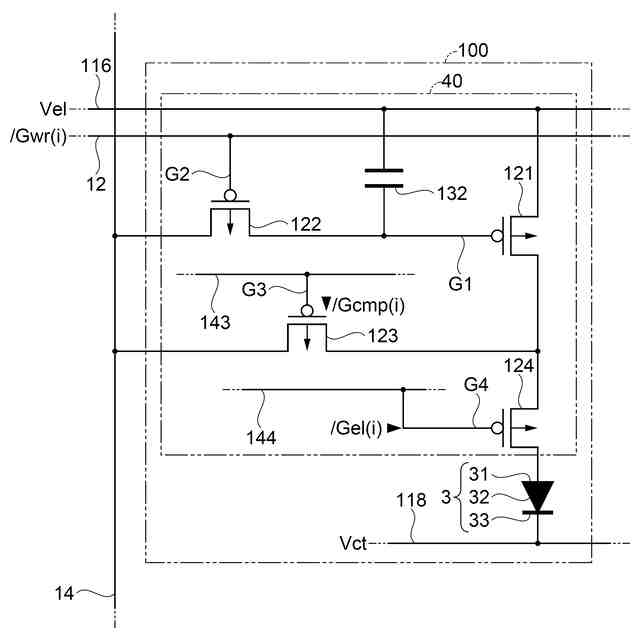

電気光学装置における画素回路の電気的な構成を示す等価回路図。
供給回路におけるゲート電極および不純物領域のレイアウトを示す平面図。
供給回路における第１の配線層のレイアウトを示す平面図。
図４におけるＡ－Ａ線で切断した断面図。
図４におけるＢ－Ｂ線で切断した断面図。
図４におけるＣ－Ｃ線で切断した断面図。
図４におけるＤ－Ｄ線で切断した断面図。
実施形態２に係る供給回路におけるゲート電極および不純物領域のレイアウトを示す平面図。
実施形態２に係る供給回路における第１の配線層のレイアウトを示す平面図。
図１０におけるＡ－Ａ線で切断した断面図。
実施形態３に係る供給回路におけるゲート電極および不純物領域のレイアウトを示す平面図。
実施形態３に係る供給回路における第１の配線層のレイアウトを示す平面図。
図１３におけるＡ－Ａ線で切断した断面図。
電子機器の一例である虚像表示装置の一部を模式的に示す平面図。
電子機器の一例であるパーソナルコンピューターを示す斜視図。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について、図面を参照して説明する。以下に説明する実施の形態は、本発明の一例を説明するものである。本発明は以下の実施の形態に限定されない。
【０００９】
なお、以下の各図においては、各層や各部材を認識可能な程度の大きさにするため、各層や各部材の尺度を実際とは異ならせている。以下の説明において、例えば基板に対して、「基板上に」との記載は、基板の上に接して配置される場合、基板の上に他の構造物を介して配置される場合、または基板の上に一部が接して配置され、一部が他の構造物を介して配置される場合のいずれかを表すものとする。
【００１０】
１Ａ．実施形態１
実施形態１に係る電気光学装置として有機ＥＬ（エレクトロルミネッセンス）装置を例示する。この有機ＥＬ装置は、例えば、後述する電子機器としてのヘッドマウントディスプレイ（ＨＭＤ：Head Mounted Display）などに好適に用いられる。本実施形態に係る電気光学装置１の概要について、図１および図２を参照して説明する。
（【００１１】以降は省略されています）
