公開番号2025166999
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071243
出願日2024-04-25
発明の名称液体噴射ヘッド及び液体噴射装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/14 20060101AFI20251030BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】接着剤の硬化収縮によって固定板に変形が生じ難い液体噴射ヘッド及び液体噴射装置を提供する。
【解決手段】第1方向に液体を噴射する複数の第1ノズルと、前記複数の第1ノズルと連通する第1共通液室と、を有する第1ヘッドチップ8と、前記第1共通液室と連通する第1流路400を有する流路構造体と、前記第1ヘッドチップ8が固定される固定板と、第1接着剤201と、を備え、前記第1ヘッドチップ8は、前記第1共通液室と連通する第1接続流路43aを内部に有するとともに前記第1方向とは反対の第2方向を向く面から前記第2方向に突出する第1流路管43を有し、前記流路構造体は、前記第1流路管が挿入された第1開口225を有し、前記第1流路管43の外周面と前記第1開口225の内周面との間に配置された前記第1接着剤201によって、前記第1流路400と前記第1接続流路43aとを液密に接続する。
【選択図】図4
特許請求の範囲【請求項１】
第１方向に液体を噴射する複数の第１ノズルと、前記複数の第１ノズルと連通する第１共通液室と、を有する第１ヘッドチップと、
前記第１共通液室と連通する第１流路を有する流路構造体と、
前記第１ヘッドチップが固定されることで前記流路構造体との間で前記第１ヘッドチップを収容し、且つ、前記複数の第１ノズルを露出するための第１露出開口部を有する固定板と、
第１接着剤と、
を備え、
前記第１ヘッドチップは、前記第１共通液室と連通する第１接続流路を内部に有するとともに前記第１方向とは反対の第２方向を向く面から前記第２方向に突出する第１流路管を有し、
前記流路構造体は、前記第１方向を向く面から前記第２方向へ前記流路構造体の一部を貫通するとともに前記第１流路管が挿入された第１開口を有し、
前記第１流路管の外周面と前記第１開口の内周面との間に配置された前記第１接着剤によって、前記第１流路と前記第１接続流路とを液密に接続する、
ことを特徴とする液体噴射ヘッド。
続きを表示（約 1,500 文字）【請求項２】
前記第１接着剤は、前記第１方向において前記第１ヘッドチップと前記流路構造体との間に挟まれていない、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項３】
前記第１流路は、前記第１方向に垂直な面に沿って延在する第１部分を含み、
前記第１流路管の先端は、前記第１部分の底面よりも前記第２方向に突出する、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項４】
前記流路構造体は、前記第１開口の少なくとも一部および前記第１部分の一部を画定する第１基板と、前記第１基板に積層されることで前記第１部分の一部を画定する第２基板と、を含む、
ことを特徴とする請求項３に記載の液体噴射ヘッド。
【請求項５】
前記第１開口の少なくとも一部を画定する第１基板、および、前記第１流路管のそれぞれは、剛体である、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項６】
複数の第２ノズルと、前記複数の第２ノズルと連通する第２共通液室と、を有する第２ヘッドチップと、
第２接着剤と、
を備え、
前記固定板は、前記第２ヘッドチップが固定されることで前記流路構造体との間で前記第２ヘッドチップを収容し、且つ、前記複数の第２ノズルを露出するための第２露出開口部を有し、
前記流路構造体は、前記第２共通液室と連通する第２流路を有し、
前記第２ヘッドチップは、前記第２共通液室と連通する第２接続流路を内部に有するとともに前記第２方向を向く面から前記第２方向に突出する第２流路管を有し、
前記流路構造体は、前記第１方向を向く面から前記第２方向へ前記流路構造体の一部を貫通するとともに前記第２流路管が挿入された第２開口を有し、
前記第２流路管の外周面と前記第２開口の内周面との間に配置された前記第２接着剤によって、前記第２流路と前記第２接続流路とを液密に接続する、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項７】
第３接着剤を備え、
前記流路構造体は、第３流路を有し、
前記第１ヘッドチップは、第３接続流路を内部に有するとともに前記第２方向を向く前記面から前記第２方向に突出する第３流路管を有し、
前記流路構造体は、前記第１方向を向く前記面から前記第２方向へ前記流路構造体の一部を貫通するとともに前記第３流路管が挿入された第３開口を有し、
前記第３流路管の外周面と前記第３開口の内周面との間に配置された前記第３接着剤によって、前記第３流路と前記第３接続流路とを液密に接続する、
ことを特徴とする請求項１に記載の液体噴射ヘッド。
【請求項８】
前記第１流路は、前記第１共通液室に液体を供給するための流路であり、
前記第３流路は、前記第１共通液室に供給され、且つ、前記複数の第１ノズルから噴射されなかった液体を回収するための流路である、
ことを特徴とする請求項７に記載の液体噴射ヘッド。
【請求項９】
前記第１ヘッドチップは、前記複数の第１ノズルとは異なる複数の第３ノズルと、前記複数の第３ノズルと連通する第３共通液室と、を有し、
前記第３流路は、前記第３共通液室と連通する、
ことを特徴とする請求項７に記載の液体噴射ヘッド。
【請求項１０】
前記第１流路および前記第３流路は、互いに独立した流路である、
ことを特徴とする請求項９に記載の液体噴射ヘッド。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ノズルから液体を噴射する液体噴射ヘッド及び液体噴射装置に関し、特に液体としてインクを吐出するインクジェット式記録ヘッド及びインクジェット式記録装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
インクジェット式プリンターやプロッター等のインクジェット式記録装置に代表される液体噴射装置は、カートリッジやタンク等に貯留されたインクなどの液体を液滴として噴射可能な液体噴射ヘッドを具備する。
【０００３】
液体噴射ヘッドは、液体を噴射するノズルを有するヘッドチップと、ヘッドチップが固定された固定板と、固定板との間でヘッドチップを収容するホルダーを有すると共にヘッドチップに液体を供給する流路が設けられた流路構造体と、を備える。そして、流路構造体の流路とヘッドチップの流路とは、積層方向に垂直な面同士を接着剤で接着することで液密に接続される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－２５８９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、流路構造体とヘッドチップとは、積層方向に垂直な面同士が接着剤で接着されるため、接着剤を硬化させた後に当該接着剤が収縮することでヘッドチップが積層方向において流路構造体に近づき、ヘッドチップが固定された固定板が凹むなどの変形が生じる虞がある。
【課題を解決するための手段】
【０００６】
上記課題を解決する本発明の態様は、第１方向に液体を噴射する複数の第１ノズルと、前記複数の第１ノズルと連通する第１共通液室と、を有する第１ヘッドチップと、前記第１共通液室と連通する第１流路を有する流路構造体と、前記第１ヘッドチップが固定されることで前記流路構造体との間で前記第１ヘッドチップを収容し、且つ、前記複数の第１ノズルを露出するための第１露出開口部を有する固定板と、第１接着剤と、を備え、前記第１ヘッドチップは、前記第１共通液室と連通する第１接続流路を内部に有するとともに前記第１方向とは反対の第２方向を向く面から前記第２方向に突出する第１流路管を有し、前記流路構造体は、前記第１方向を向く面から前記第２方向へ前記流路構造体の一部を貫通するとともに前記第１流路管が挿入された第１開口を有し、前記第１流路管の外周面と前記第１開口の内周面との間に配置された前記第１接着剤によって、前記第１流路と前記第１接続流路とを液密に接続する、ことを特徴とする液体噴射ヘッドにある。
【０００７】
また、本発明の他の態様は、第１方向に液体を噴射する複数の第１ノズルと、前記複数の第１ノズルと連通する第１共通液室と、を有する第１ヘッドチップと、前記第１共通液室と連通する第１流路を有する流路構造体と、前記第１ヘッドチップが固定されることで前記流路構造体との間で前記第１ヘッドチップを収容し、且つ、前記複数の第１ノズルを露出するための第１露出開口部を有する固定板と、第１接着剤と、を備え、前記流路構造体は、前記第１流路の一部である第１接続流路を内部に有するとともに前記第１方向を向く面から前記第１方向に突出する第１流路管を有し、前記第１ヘッドチップは、前記第１方向とは反対の第２方向を向く面から前記第１方向へ前記第１ヘッドチップの一部を貫通するとともに前記第１流路管が挿入された第１開口を有し、前記第１流路管の外周面と前記第１開口の内周面との間に配置された前記第１接着剤によって、前記第１共通液室と前記第１接続流路とを液密に接続する、ことを特徴とする液体噴射ヘッドにある。
【０００８】
また、本発明の他の態様は、上記態様に記載の液体噴射ヘッドと、前記液体噴射ヘッドに供給するための液体を貯留する液体貯留部と、を備える、ことを特徴とする液体噴射装置にある。
【図面の簡単な説明】
【０００９】
実施形態１に係る液体噴射装置の概略構成を示す図である。
実施形態１に係る液体噴射ヘッドの分解斜視図である。
実施形態１に係る液体噴射ヘッドの断面図である。
実施形態１に係る液体噴射ヘッドの要部を拡大した断面図である。

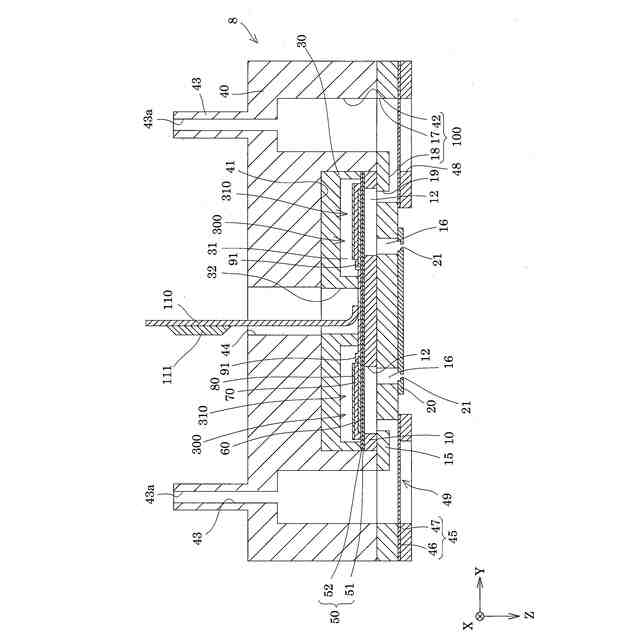

実施形態１に係るヘッドチップの断面図である。
実施形態１に係る第１流路接続部と接着剤とを＋Ｚ方向に見た図である。
実施形態１に係る液体噴射ヘッドの要部を拡大した断面図である。
実施形態１に係るヘッドチップの変形例を示す断面図である。
実施形態１に係る液体噴射ヘッドの変形例を示す要部拡大断面図である。
実施形態２に係る液体噴射ヘッドの要部拡大断面図である。
実施形態３に係る液体噴射ヘッドの要部拡大断面図である。
【発明を実施するための形態】
【００１０】
以下に本発明を実施形態に基づいて詳細に説明する。ただし、以下の説明は、本発明の一態様を示すものであって、本発明の範囲内で任意に変更可能である。各図において同じ符号を付したものは、同一の部材を示しており、適宜説明が省略されている。また、各図においてＸ、Ｙ、Ｚは、互いに直交する３つの空間軸を表している。本明細書では、これらの軸に沿った方向をＸ方向、Ｙ方向、及びＺ方向とする。各図の矢印が向かう方向を正（＋）方向、矢印の反対方向を負（－）方向として説明する。また、Ｚ方向は、鉛直方向を示し、＋Ｚ方向は鉛直下向き、－Ｚ方向は鉛直上向きを示す。さらに、正方向及び負方向を限定しない３つの空間軸の方向については、Ｘ軸方向、Ｙ軸方向、Ｚ軸方向として説明する。
（【００１１】以降は省略されています）
