公開番号2025167575
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024072336
出願日2024-04-26
発明の名称プロジェクター
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G03B 21/14 20060101AFI20251030BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】3板式のプロジェクターにおいて、部品数を減らし、大型化を抑え、色光の利用効率を高める。
【解決手段】実施形態のプロジェクターでは、第1光源から射出された第1波長帯の第1光は、第1導光素子、第1平行化素子を順次通り、光合成素子に入射する。第2光源から射出された第2波長帯の第2光は、第2導光素子、第2平行化素子を順次通り、光合成素子に入射する。第3光源から射出された第3波長帯の第3光は、第3導光素子、第3平行化素子を順次通り、光合成素子に入射する。第1光変調素子において第1光が入射する第1面側、且つ、表示領域の開口部以外の領域に反射部が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
第１波長帯の第１光を射出する第１光源と、
前記第１波長帯とは異なる第２波長帯の第２光を射出する第２光源と、
前記第１波長帯及び前記第２波長帯とは異なる第３波長帯の第３光を射出する第３光源と、
前記第１光源から射出される前記第１光が入射する第１入射端と前記第１光を射出する第１射出端とを有し、前記第１光の面内照度を均一化する第１導光素子と、
前記第２光源から射出される前記第２光が入射する第２入射端と前記第２光を射出する第２射出端とを有し、前記第２光の面内照度を均一化する第２導光素子と、
前記第３光源から射出される前記第３光が入射する第３入射端と前記第３光を射出する第３射出端とを有し、前記第３光の面内照度を均一化する第３導光素子と、
前記第１導光素子から射出される前記第１光を平行化する第１平行化素子と、
前記第２導光素子から射出される前記第２光を平行化する第２平行化素子と、
前記第３導光素子から射出される前記第３光を平行化する第３平行化素子と、
前記第１平行化素子から射出される前記第１光を画像情報に基づいて変調する第１光変調素子と、
前記第２平行化素子から射出される前記第２光を画像情報に基づいて変調する第２光変調素子と、
前記第３平行化素子から射出される前記第３光を画像情報に基づいて変調する第３光変調素子と、
前記第１光変調素子から射出される前記第１光と前記第２光変調素子から射出される前記第２光と前記第３光変調素子から射出される前記第３光とを合成して射出する光合成素子と、
前記光合成素子から射出される光を投射する投射光学系と、
を備え、
前記第１光変調素子
において
前記第１光が入射する第１面側、且つ、表示領域の開口部以外の領域に反射部が設けられている、
プロジェクター。
続きを表示（約 1,900 文字）【請求項２】
第１波長帯の第１光を射出する第１光源と、
前記第１波長帯とは異なる第２波長帯の第２光を射出する第２光源と、
前記第１波長帯及び前記第２波長帯とは異なる第３波長帯の第３光を射出する第３光源と、
前記第１光源から射出される前記第１光が入射する第１入射端と前記第１光を射出する第１射出端とを有し、前記第１光の面内照度を均一化する第１導光素子と、
前記第２光源から射出される前記第２光が入射する第２入射端と前記第２光を射出する第２射出端とを有し、前記第２光の面内照度を均一化する第２導光素子と、
前記第３光源から射出される前記第３光が入射する第３入射端と前記第３光を射出する第３射出端とを有し、前記第３光の面内照度を均一化する第３導光素子と、
前記第１導光素子から射出される前記第１光を平行化する第１平行化素子と、
前記第２導光素子から射出される前記第２光を平行化する第２平行化素子と、
前記第３導光素子から射出される前記第３光を平行化する第３平行化素子と、
前記第１平行化素子から射出される前記第１光を画像情報に基づいて変調する第１光変調素子と、
前記第２平行化素子から射出される前記第２光を画像情報に基づいて変調する第２光変調素子と、
前記第３平行化素子から射出される前記第３光を画像情報に基づいて変調する第３光変調素子と、
前記第１光変調素子から射出される前記第１光と前記第２光変調素子から射出される前記第２光と前記第３光変調素子から射出される前記第３光とを合成して射出する光合成素子と、
前記光合成素子から射出される光を投射する投射光学系と、
を備え、
前記第１光変調素子は、前記第１光が入射する第１面側、且つ、表示領域の外側に反射部を有する、
プロジェクター。
【請求項３】
前記反射部は前記表示領域から前記第１光が入射する光入射領域までの間に設けられ、
前記光入射領域の外側から前記第１光変調素子の端部までの間に遮光部が設けられている、
請求項１又は請求項２に記載のプロジェクター。
【請求項４】
前記反射部は前記第１光変調素子の前記第１面側の基板の見切り部に設けられている、
請求項１又は請求項２に記載のプロジェクター。
【請求項５】
前記反射部は前記第１光変調素子の固定部材に設けられている、
請求項１又は請求項２に記載のプロジェクター。
【請求項６】
前記反射部は平面視で前記表示領域の開口部の周囲に形成される配線層と重なる基板の金属層上に設けられている、
請求項１又は請求項２に記載のプロジェクター。
【請求項７】
前記第１平行化素子の焦点距離は前記第１入射端から前記第１射出端までの長さよりも長く、
前記第２平行化素子の焦点距離は前記第２入射端から前記第２射出端までの長さよりも長く、
前記第３平行化素子の焦点距離は前記第３入射端から前記第３射出端までの長さよりも長い、
請求項１又は請求項２に記載のプロジェクター。
【請求項８】
前記第１光源は、
発光体と、
前記発光体から射出される励起光によって蛍光として前記第１光を射出する蛍光体と、
を有する、
請求項１又は請求項２に記載のプロジェクター。
【請求項９】
前記第１導光素子の断面形状は矩形状であり、
前記第２導光素子の断面形状は矩形状であり、
前記第３導光素子の断面形状は矩形状である、
請求項１に記載のプロジェクター。
【請求項１０】
前記第１平行化素子と前記第１光変調素子との間に配置され、前記第１光のうちの第１偏光成分を有する一部を透過し、他の一部を反射する第１偏光素子と、
前記第２平行化素子と前記第２光変調素子との間に配置され、前記第２光のうちの第２偏光成分を有する一部を透過し、他の一部を反射する第２偏光素子と、
前記第３平行化素子と前記第３光変調素子との間に配置され、前記第３光のうちの第３偏光成分を有する一部を透過し、他の一部を反射する第３偏光素子と、
を備え、
前記第１光の他の一部は、前記第１導光素子に入射し、
前記第２光の他の一部は、前記第２導光素子に入射し、
前記第３光の他の一部は、前記第３導光素子に入射する、
請求項１又は請求項２に記載のプロジェクター。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プロジェクターに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、３原色の各色光の画像光を生成する光変調装置として、３枚の液晶パネルを備えるプロジェクター、すなわち、３板式のプロジェクターが知られている。例えば、特許文献１には、光源部と分離合成素子とを有する光源装置と、照明光学系と、色分離合成光学系と、投射光学系と、を備えるプロジェクターが開示されている。光源部は、蛍光体の励起光を射出する。分離合成素子は、光源部から射出された光の一部を蛍光体に入射させ、光源部から射出された光の他の一部を拡散体に入射させて拡散体で反射させる。照明光学系は、光源装置から射出される光を照明する。色分離合成光学系は、照明光学系から射出される光に対して色分離及び色合成を行う。投射光学系は、色合成された画像光をスクリーン等の画像表示面に拡大投射する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０７９８２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されている３板式のプロジェクターでは、光源装置で白色光が生成された後に、光源装置よりも後段に配置されている色分離合成光学系によって白色光が色光毎に分離される。そのため、特許文献１に開示されているプロジェクターは、光源装置に加えて、色分離合成光学系をさらに備える必要がある。その結果、部品数が増え、プロジェクターが大型化する可能性がある。すなわち、３板式のプロジェクターにおいて、部品数を減らし、大型化を抑える対策が望まれている。また、色光の利用効率の向上が望まれている。
【課題を解決するための手段】
【０００５】
本発明の一つの態様のプロジェクターは、第１波長帯の第１光を射出する第１光源と、第１波長帯とは異なる第２波長帯の第２光を射出する第２光源と、第１波長帯及び第２波長帯とは異なる第３波長帯の第３光を射出する第３光源と、第１光源から射出された第１光が入射する第１入射端と第１光を射出する第１射出端とを有し、第１光の面内照度を均一化する第１導光素子と、第２光源から射出された第２光が入射する第２入射端と第２光を射出する第２射出端とを有し、第２光の面内照度を均一化する第２導光素子と、第３光源から射出された第３光が入射する第３入射端と第３光を射出する第３射出端とを有し、第３光の面内照度を均一化する第３導光素子と、第１導光素子から射出される第１光を平行化する第１平行化素子と、第２導光素子から射出される第２光を平行化する第２平行化素子と、第３導光素子から射出される第３光を平行化する第３平行化素子と、第１平行化素子から射出された第１光を画像情報に基づいて変調する第１光変調素子と、第２平行化素子から射出された第２光を画像情報に基づいて変調する第２光変調素子と、第３平行化素子から射出された第３光を画像情報に基づいて変調する第３光変調素子と、第１光変調素子から射出される第１光と第２光変調素子から射出される第２光と第３光変調素子から射出される第３光とを合成して射出する光合成素子と、光合成素子から射出される光を投射する投射光学系と、を備える。第１光変調素子において第１光が入射する第１面側、且つ、表示領域の開口部以外の領域に反射部が設けられている。
【０００６】
本発明の一つの態様のプロジェクターでは、第１光変調素子は、第１光が入射する第１面側、且つ、表示領域の外側に反射部を有する。
【図面の簡単な説明】
【０００７】
一実施形態のプロジェクターの構成を示す概略図である。
図１のプロジェクターの緑色光射出部の概略図である。
図１のプロジェクターの緑色光射出部及び入射側偏光素子の概略図である。
図１のプロジェクターの緑色光が入射する光変調素子の斜視分解図である。

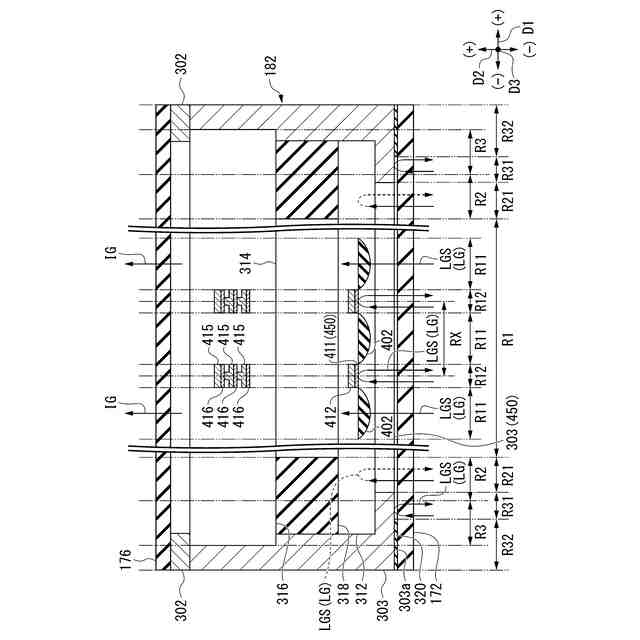

図１のプロジェクターの緑色光が入射する入射側偏光素子及び光変調素子の断面図である。
図１のプロジェクターの緑色光が入射する光変調素子の概略図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について、図面を参照して説明する。各図面では、各構成要素を見やすくするために、構成要素によって寸法の縮尺が変更されている場合がある。
【０００９】
先ず、本発明の一実施形態について、図１から図６を参照して説明する。図１は、本発明の一実施形態のプロジェクター３０１の構成を示す概略図である。プロジェクター３０１は、光変調装置として３枚の液晶パネルを備える画像表示装置であり、所謂、３板式のプロジェクターである。図１に示すように、プロジェクター３０１は、青色光射出部１０１と、緑色光射出部１０２と、赤色光射出部１０３と、入射側偏光素子１７１，１７２，１７３と、光変調素子１８１，１８２，１８３と、射出側偏光素子１７５，１７６，１７７と、光合成素子２００と、投射光学系２５０と、を備える。
【００１０】
青色光射出部１０１は、青色光ＬＢを射出する。以下の説明では、青色光射出部１０１から射出される青色光ＬＢの光軸に平行な方向を、Ｄ１方向とする。Ｄ１方向における一方の側を－Ｄ１側とし、Ｄ１方向における－Ｄ１側とは反対側を＋Ｄ１側とする。青色光ＬＢの光軸を含む面内でＤ１方向に直交する方向を、Ｄ２方向とする。Ｄ２方向における一方の側を－Ｄ２側とし、Ｄ２方向における－Ｄ２側とは反対側を＋Ｄ２側とする。Ｄ１方向及びＤ２方向に直交する方向をＤ３方向とする。青色光射出部１０１から射出される青色光ＬＢは、Ｄ１方向に沿って＋Ｄ１側に進行する。
（【００１１】以降は省略されています）
