公開番号2025167001
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071245
出願日2024-04-25
発明の名称表示制御方法、表示制御プログラム、及びプロジェクター
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04N 5/74 20060101AFI20251030BHJP(電気通信技術)
要約【課題】カメラによって正常に撮像されない領域である第1領域を表示する。
【解決手段】表示制御方法は、プロジェクター100に第1パターン画像PT1を、スクリーンSCに投射して表示させることと、カメラ160に第1パターン画像PT1を撮像させることによって、撮像画像PDを取得することと、撮像画像PDに基づいて、第1パターン画像PT1のうち正常に検出されない領域である第1領域AR1を特定することと、第1領域AR1を、第1パターン画像PT1のうち第1領域AR1以外の領域である第2領域AR2と識別できるように、第1パターン画像PT1が処理された第2パターン画像PT2を、プロジェクター100に表示させることと、を含む。
【選択図】図5
特許請求の範囲【請求項１】
プロジェクターに第１パターン画像を、投射面に投射して表示させることと、
カメラに前記第１パターン画像を撮像させることによって、撮像画像を取得することと、
前記撮像画像において、前記第１パターン画像のうち正常に検出されない領域である第１領域を特定することと、
前記第１領域を、前記第１パターン画像のうち前記第１領域以外の領域である第２領域と識別できるように、前記第１パターン画像が処理された第２パターン画像を、前記プロジェクターを含む表示装置に表示させることと、
を含む、表示制御方法。
続きを表示（約 1,200 文字）【請求項２】
前記第２パターン画像を前記表示装置に表示させることは、
前記第１領域における前記第２パターン画像の部分を、第１色で前記表示装置に表示させ、
前記第２領域における前記第２パターン画像の部分を、前記第１色とは異なる第２色で前記表示装置に表示させる、
請求項１に記載の表示制御方法。
【請求項３】
前記第２パターン画像を前記表示装置に表示させることは、
前記第１領域に含まれる前記第２パターン画像を、正常に検出されない原因に応じた表示態様で前記表示装置に表示させる、
請求項１に記載の表示制御方法。
【請求項４】
前記第２パターン画像は、前記第１領域に含まれる前記第１パターン画像の部分と対応する調整点の位置を、ユーザーからの操作に基づいて調整するか否かをユーザーに問い合わせる問い合わせ画像を含み、
前記表示装置に前記問い合わせ画像を含む前記第２パターン画像を表示させることと、
前記第１領域における前記第１パターン画像の部分の位置をユーザーからの操作に基づいて調整することを示す回答を前記表示装置から受け付けた場合に、ユーザーの操作に応じて前記調整点の位置を調整することと、
を含む、請求項１から請求項３のいずれか１項に記載の表示制御方法。
【請求項５】
前記第１領域に含まれる前記第１パターン画像の前記第１パターン画像に対して占める割合が、予め設定された閾値以下である場合に、前記第１領域に含まれる前記第１パターン画像の位置をユーザーからの操作に基づいて調整すること、
を含む、請求項１から請求項３のいずれか１項に記載の表示制御方法。
【請求項６】
プロジェクターに第１パターン画像を投射面に投射して表示させることと、
カメラに前記第１パターン画像を撮像させることによって、撮像画像を取得することと、
前記撮像画像に基づいて、前記第１パターン画像のうち正常に検出されない領域である第１領域を特定することと、
前記第１領域を、前記第１パターン画像のうち前記第１領域以外の領域である第２領域と識別できるように、前記第１パターン画像が処理された第２パターン画像を、前記プロジェクターを含む表示装置に表示させることと、
を含む処理をコンピューターに実行させる、表示制御プログラム。
【請求項７】
第１パターン画像を投射面に投射して表示することと、
カメラに前記第１パターン画像を撮像させることによって、撮像画像を取得することと、
前記撮像画像に基づいて、前記第１パターン画像のうち正常に検出されない領域である第１領域を特定することと、
前記第１領域を、前記第１パターン画像のうち前記第１領域以外の領域である第２領域と識別できるように、前記第１パターン画像が処理された第２パターン画像を、前記投射面に投射して表示することと、
を実行する、プロジェクター。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示制御方法、表示制御プログラム、及びプロジェクターに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、プロジェクターに、第１パターン画像を表示させることと、第１パターン画像を、カメラによって撮像した第１撮像画像を取得することと、第１撮像画像から第１パターン画像に対応する第２パターン画像を検出する処理を実行することと、第１撮像画像からの第２パターン画像の検出が失敗した場合には、第１撮像画像に対して、第２パターン画像の検出が成功する可能性を高める第１補正処理を施して、第２撮像画像を取得することと、第２撮像画像から第２パターン画像を検出する処理を実行することと、を含むパターン画像の検出方法が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２４－０１８６８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、例えば第１パターン画像が複数の点画像を含むドットパターン画像である場合に、第１撮像画像からの第２パターン画像の検出が失敗した際に、どの点画像の検出が失敗したのかを把握できない。したがって、ユーザーがどの点画像の検出が失敗したのか把握したい場合の要求に応えることができない。
【課題を解決するための手段】
【０００５】
本開示の一態様は、プロジェクターに第１パターン画像を、投射面に投射して表示させることと、カメラに前記第１パターン画像を撮像させることによって、撮像画像を取得することと、前記撮像画像に基づいて、前記第１パターン画像のうち正常に検出されない領域である第１領域を特定することと、前記第１領域を、前記第１パターン画像のうち前記第１領域以外の領域である第２領域と識別できるように、前記第１パターン画像が処理された第２パターン画像を、前記プロジェクターを含む表示装置に表示させることと、を含む、表示制御方法である。
【０００６】
本開示の他の一態様は、プロジェクターに第１パターン画像を投射面に投射して表示させることと、カメラに前記第１パターン画像を撮像させることによって、撮像画像を取得することと、前記撮像画像に基づいて、前記第１パターン画像のうち正常に検出されない領域である第１領域を特定することと、前記第１領域を、前記第１パターン画像のうち前記第１領域以外の領域である第２領域と識別できるように、前記第１パターン画像が処理された第２パターン画像を、前記プロジェクターを含む表示装置に表示させることと、を含む処理をコンピューターに実行させる、表示制御プログラムである。
【０００７】
本開示の更に別の一態様は、第１パターン画像を投射面に投射して表示することと、カメラに前記第１パターン画像を撮像させることによって、撮像画像を取得することと、前記撮像画像に基づいて、前記第１パターン画像のうち正常に検出されない領域である第１領域を特定することと、前記第１領域を、前記第１パターン画像のうち前記第１領域以外の領域である第２領域と識別できるように、前記第１パターン画像が処理された第２パターン画像を、前記投射面に投射して表示することと、を実行する、プロジェクターである。
【図面の簡単な説明】
【０００８】

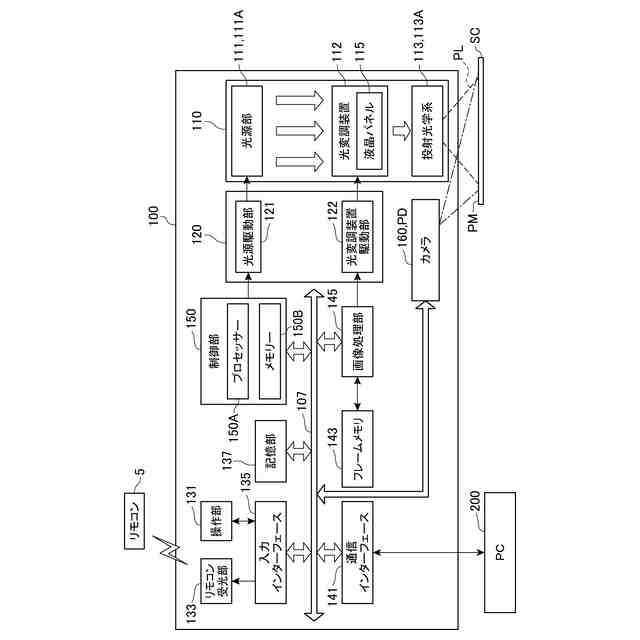

本実施形態に係るプロジェクターの構成の一例を示す図。

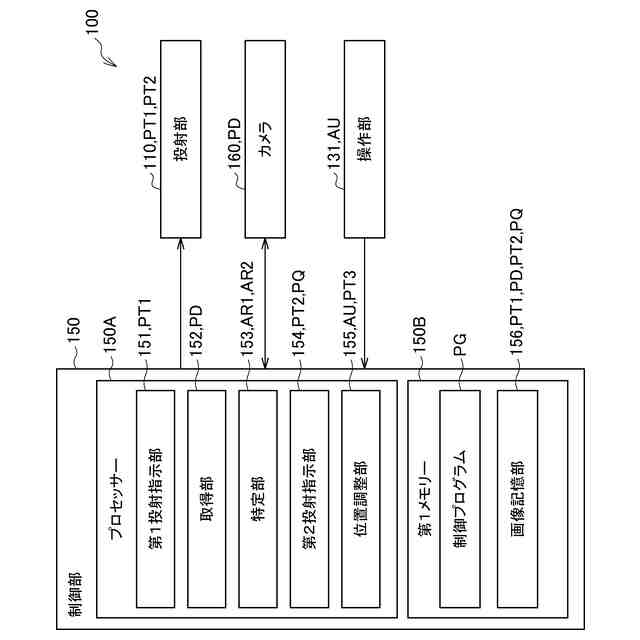

プロジェクターの制御部の構成の一例を示す図。
第１パターン画像の一例を示す図。
第２パターン画像の一例を示す図。

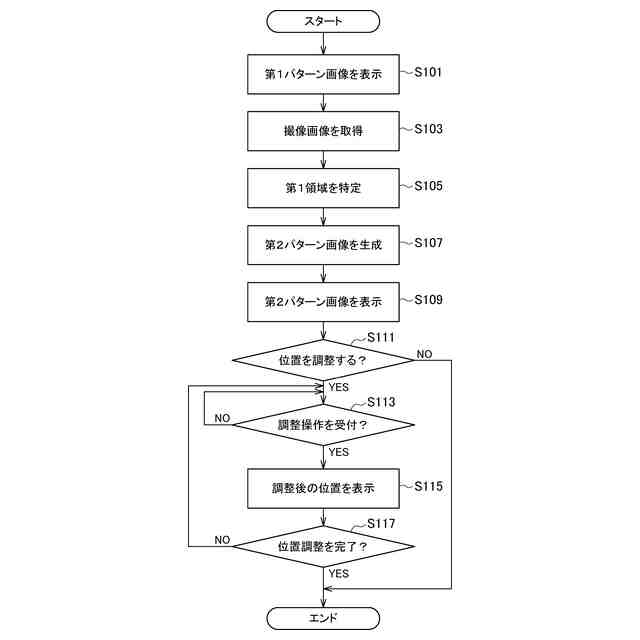

制御部の処理の一例を示すフローチャート。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本実施形態について説明する。
【００１０】
まず、図１を参照して、プロジェクター１００の構成について説明する。図１は、プロジェクター１００の構成の一例を示す図である。
図１に示すように、プロジェクター１００は、投射部１１０と、投射部１１０を駆動する駆動部１２０とを備える。
投射部１１０は、光学的な画像の形成を行い、投射画像ＰＭに対応する画像光ＰＬをスクリーンＳＣに投射する。また、投射部１１０は、スクリーンＳＣ上に投射画像ＰＭを表示するように、画像光ＰＬを投射する。
スクリーンＳＣは、「投射面」の一例に対応する。
（【００１１】以降は省略されています）
