公開番号2025157703
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024059855
出願日2024-04-03
発明の名称画像処理システム
出願人キヤノン電子株式会社
代理人
主分類H04N 1/04 20060101AFI20251008BHJP(電気通信技術)
要約【課題】検出した原稿の特徴点に応じて拡大する範囲を決定し、拡大表示することが可能な工程を有する画像処理システムを提供する。
【解決手段】画像読み取り装置におけるスキャン要求の受信から、スキャン終了するまでの処理であって、原稿を読み取る画像読取手段(画像読取りユニット)による画像読み取り工程S505と、画像読取手段で読み取った読取画像の特徴点を検出する特徴点検出手段(CPU)と、特徴点の位置を算出する特徴位置算出手段(CPU)と、算出した位置に基づいて特徴点を拡大表示する拡大表示範囲を決定する大表示範囲決定手段(CPU)による拡大表示範囲決定工程S508と、拡大表示範囲の情報を外部情報端末に送信する送信手段(USBIF)による送信工程S509と、を含む。
【選択図】図5
特許請求の範囲【請求項１】
原稿を読み取る画像読取手段と、
前記画像読取手段で読み取った読取画像の特徴点を検出する特徴点検出手段と、
前記特徴点の位置を算出する特徴位置算出手段と、
前記算出した位置に基づいて前記特徴点を拡大表示する拡大表示範囲を決定する拡大表示範囲決定手段と、
前記拡大表示範囲の情報を外部情報端末に送信する送信手段と、を有することを特徴とする画像処理システム。
続きを表示（約 560 文字）【請求項２】
拡大表示の対象とする前記特徴点を選択する拡大設定手段を有し、
前記拡大表示範囲決定手段は、前記拡大設定手段にて設定された前記特徴点に基づいて前記拡大表示範囲を決定することを特徴とする請求項１に記載の画像処理システム。
【請求項３】
前記拡大表示範囲決定手段は、前記特徴点検出手段によって検出された前記特徴点に基づいて前記拡大表示範囲を決定することを特徴とする請求項１に記載の画像処理システム。
【請求項４】
前記読取画像に複数の拡大表示範囲があった場合、拡大表示範囲の情報を前記外部情報端末に送った後に拡大表示範囲が残っているか確認をすることを特徴とする請求項１に記載の画像処理システム。
【請求項５】
前記画像読取手段によって前記原稿の両面が読み取られ、読取画像の両面にある前記特徴点が重複する場合は片面の前記特徴点に基づいて前記拡大表示範囲が決定されることを特徴とする請求項１に記載の画像処理システム。
【請求項６】
前記拡大表示範囲は、前記特徴点の位置の外側あるいは前記特徴点の位置の外側かつ前記読取画像のうち前記原稿の枠の外側を含めた範囲であることを特徴とする請求項１から５のいずれか一項に記載の画像処理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像読み取り、及び画像処理する画像処理システムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
原稿を搬送して画像を読み取る画像読み取り装置には、ユーザーが事前に設定した範囲を拡大表示する機能を備えたものがある。また、画像が小さい場合に、自動的に拡大表示するものがある。
【先行技術文献】
【特許文献】
【０００３】
特許第６５００８６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記技術では、ユーザーが確認したい箇所（例えば、原稿端の折れ曲がりや、付箋により原稿内容が隠れている箇所、文字が薄い、密集して読み取りづらくなっている箇所等）が指定範囲の外にあった場合、その箇所が表示されないという問題がある。
【課題を解決するための手段】
【０００５】
上記を鑑み、本発明に係る画像処理システムは、
原稿を読み取る画像読取手段と、
前記画像読取手段で読み取った読取画像の特徴点の位置を算出する特徴位置算出手段と、
前記算出した位置に基づいて前記特徴点を拡大表示する拡大表示範囲を決定する拡大表示範囲決定手段と、
前記拡大表示範囲の情報を外部情報端末に送信する送信手段と、を有することを特徴とする。
【発明の効果】
【０００６】
本発明によれば、検出した原稿の特徴点に応じて拡大する範囲を決定し、拡大表示することが可能な画像処理システムを提供できる。
【図面の簡単な説明】
【０００７】
システム全体の概略図。
画像読み取り装置の概略図。
画像読み取り装置を構成するブロック図。
スキャンアプリケーション画面の略図。

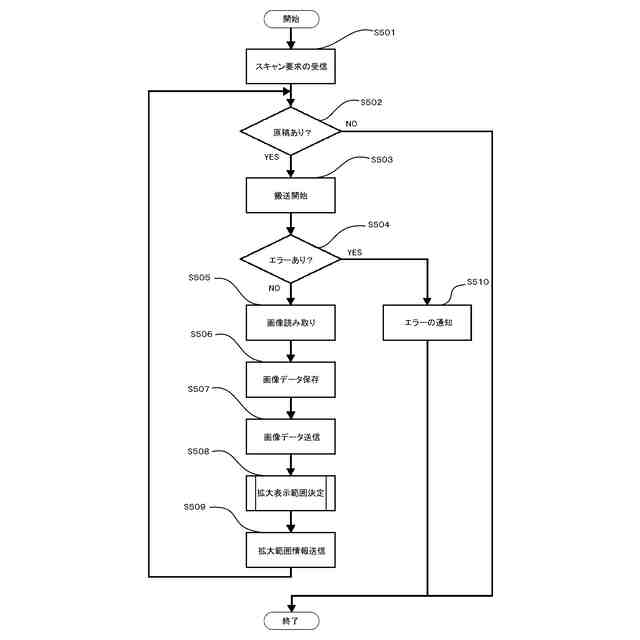

スキャン開始からスキャン終了までの処理を示したフローチャート。
端折れの画像例。
端折れ時の拡大表示範囲決定の処理を示したフローチャート。
端折れの拡大表示範囲の例。
はみ出しの画像例。
はみ出し時の拡大表示範囲決定の処理を示したフローチャート。
はみ出しの拡大表示範囲の例。
薄文字の画像例。
薄文字時の拡大表示範囲決定の処理を示したフローチャート。
薄文字の拡大表示範囲の例。
密集文字の画像例。
密集文字時の拡大表示範囲決定の処理を示したフローチャート。
密集文字の拡大表示範囲の例。
表示アプリケーション画面の略図。
スキャン開始からスキャン終了までの処理を示したフローチャート。
【発明を実施するための形態】
【０００８】
以下、本発明の例示的な実施形態について図を参照して説明する。なお、以下の各実施形態は例示であり、本発明の各実施形態の内容に限定するものではない。また、以下の各図において、実施形態の説明に必要ではない構成要素については図から省略する。
【０００９】
＜実施の形態１＞
図１は、一実施形態による画像読み取り装置１０と、ＰＣ２０の概略的な構成図である。画像読み取り装置１０とＰＣ２０はＵＳＢ接続している。ＰＣ２０は原稿の画像を読み取るスキャン要求を画像読み取り装置１０に送信し、画像データ（読取画像）を取得する。
【００１０】
図２は、一実施形態による画像読み取り装置１０の概略的な構成図である。
（【００１１】以降は省略されています）
