公開番号2025165698
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069936
出願日2024-04-23
発明の名称液体吐出システム、液体吐出システムの制御方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20251028BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】有色インクに加えて前処理液を用紙に吐出する場合、有色インクのみを用紙に吐出する場合に比べて用紙の吸水量が増え、用紙のカールが顕著となる場合がある。
【解決手段】液体吐出装置は、媒体に前処理用の液体である前処理液を吐出する第1液体吐出部と、前記第1液体吐出部によって液体を吐出された媒体に記録用の液体である記録液を吐出する第2液体吐出部と、前記第1液体吐出部及び前記第2液体吐出部を制御する制御部と、を備え、媒体の一方の面を第1面とし他方の面を第2面として、前記制御部は、記録データに基づく前記第1面と前記第2面の吸水差を抑制する様に、前記前処理液の吐出調整を行うことを特徴とする。
【選択図】図8
特許請求の範囲【請求項１】
媒体に前処理用の液体である前処理液を吐出する第１液体吐出部と、
前記第１液体吐出部によって液体を吐出された媒体に記録用の液体である記録液を吐出する第２液体吐出部と、
前記第１液体吐出部及び前記第２液体吐出部を制御する制御部と、
を備え、
媒体の一方の面を第１面とし他方の面を第２面として、前記制御部は、記録データに基づく前記第１面と前記第２面の吸水差を抑制する様に、前記前処理液の吐出調整を行う、
ことを特徴とする液体吐出装置。
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載の液体吐出装置において、
前記制御部は、媒体の情報に基づき、前記前処理液の吐出調整を行う、
ことを特徴とする液体吐出装置。
【請求項３】
請求項１または請求項２に記載の液体吐出装置において、
前記吸水差は、前記第１面に対する前記記録液の吐出量と前記第２面に対する前記記録液の吐出量との差である、
ことを特徴とする液体吐出装置。
【請求項４】
請求項１に記載の液体吐出装置において、
前記吸水差は、前記第１面に対する前記前処理液と前記記録液の吐出量の合計と、前記第２面に対する前記前処理液と前記記録液の吐出量の合計との差である、
ことを特徴とする液体吐出装置。
【請求項５】
請求項４に記載の液体吐出装置において、
前記制御部は、前記第１面に対する前記前処理液と前記記録液の吐出量の合計と、前記第２面に対する前記前処理液と前記記録液の吐出量の合計とが等しくなる様に、前記前処理液の吐出調整を行う、
ことを特徴とする液体吐出装置。
【請求項６】
請求項４または請求項５に記載の液体吐出装置において、
前記制御部は、
前記第１面の領域であって、前記第２面に対する前記記録液の吐出領域に対応する領域に、前記前処理液を吐出し、
或いは、
前記第２面の領域であって、前記第１面に対する前記記録液の吐出領域に対応する領域に、前記前処理液を吐出する、
ことを特徴とする液体吐出装置。
【請求項７】
請求項１に記載の液体吐出装置において、
前記制御部は、前記前処理液の吐出調整において前記前処理液の吐出量を増やす場合、前記記録液の吐出領域に応じた前記前処理液の吐出領域である第１領域から外れた第２領域に前記前処理液を吐出する、
ことを特徴とする液体吐出装置。
【請求項８】
請求項７に記載の液体吐出装置において、
前記第２領域における単位面積当たりの前記前処理液の吐出量は、前記第１領域における単位面積当たりの前記前処理液の吐出量より少ない、
ことを特徴とする液体吐出装置。
【請求項９】
媒体に前処理用の液体である前処理液を吐出する第１液体吐出部と、
前記第１液体吐出部によって液体を吐出された媒体に記録用の液体である記録液を吐出する第２液体吐出部と、
前記第１液体吐出部及び前記第２液体吐出部を制御する制御部と、
を備え、
媒体の一方の面を第１面とし他方の面を第２面として、
前記制御部は、
前記第１面の領域であって、前記第２面に対する前記記録液の吐出領域に対応する領域に、前記前処理液を吐出し、
前記第２面の領域であって、前記第１面に対する前記記録液の吐出領域に対応する領域に、前記前処理液を吐出する、
ことを特徴とする液体吐出装置。
【請求項１０】
請求項１に記載の液体吐出装置において、
前記第１液体吐出部を備えた第１液体吐出ユニットと、
前記第２液体吐出部を備えた第２液体吐出ユニットと、
が接続される、
ことを特徴とする液体吐出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、媒体に液体を吐出する液体吐出システムに関する。また本発明は、液体吐出システムの制御方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１記載のインクジェット記録装置は、搬送された用紙に液体を供給する液体供給部を有する。液体供給部が供給する液体には、有色インクと、有色インクが供給される前に用紙に供給される前処理液と、が含まれている。
従って液体供給部は、有色インクを吐出するヘッド部と、前処理液を吐出するヘッド部とを有している。前処理液は、白色インクとされている。前処理液を吐出するヘッド部は、有色インクを吐出するヘッド部に対し、用紙搬送方向の上流側に隣接して配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１８８６９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
有色インクに加えて前処理液を用紙に吐出する場合、有色インクのみを用紙に吐出する場合に比べて用紙の吸水量が増え、用紙のカールが顕著となる場合がある。
【課題を解決するための手段】
【０００５】
上記課題を解決する為の、本発明の液体吐出装置は、媒体に前処理用の液体である前処理液を吐出する第１液体吐出部と、前記第１液体吐出部によって液体を吐出された媒体に記録用の液体である記録液を吐出する第２液体吐出部と、前記第１液体吐出部及び前記第２液体吐出部を制御する制御部と、を備え、媒体の一方の面を第１面とし他方の面を第２面として、前記制御部は、記録データに基づく前記第１面と前記第２面の吸水差を抑制する様に、前記前処理液の吐出調整を行うことを特徴とする。
【０００６】
また本発明の液体吐出装置は、媒体に前処理用の液体である前処理液を吐出する第１液体吐出部と、前記第１液体吐出部によって液体を吐出された媒体に記録用の液体である記録液を吐出する第２液体吐出部と、前記第１液体吐出部及び前記第２液体吐出部を制御する制御部と、を備え、媒体の一方の面を第１面とし他方の面を第２面として、前記制御部は、前記第１面の領域であって、前記第２面に対する前記記録液の吐出領域に対応する領域に、前記前処理液を吐出し、前記第２面の領域であって、前記第１面に対する前記記録液の吐出領域に対応する領域に、前記前処理液を吐出することを特徴とする。
【０００７】
また本発明の液体吐出システムの制御方法は、媒体に前処理用の液体である前処理液を吐出する第１液体吐出部と、前記第１液体吐出部によって液体を吐出された媒体に記録用の液体である記録液を吐出する第２液体吐出部と、を備えた液体吐出装置の制御方法であって、媒体の一方の面を第１面とし他方の面を第２面として、記録データに基づく前記第１面と前記第２面の吸水差を抑制する様に、前記前処理液の吐出調整を行うことを特徴とする。
【０００８】
また本発明の液体吐出システムの制御方法は、媒体に前処理用の液体である前処理液を吐出する第１液体吐出部と、前記第１液体吐出部によって液体を吐出された媒体に記録用の液体である記録液を吐出する第２液体吐出部と、を備えた液体吐出装置の制御方法であって、媒体の一方の面を第１面とし他方の面を第２面として、前記第１面の領域であって、前記第２面に対する前記記録液の吐出領域に対応する領域に、前記前処理液を吐出し、前記第２面の領域であって、前記第１面に対する前記記録液の吐出領域に対応する領域に、前記前処理液を吐出することを特徴とする。
【図面の簡単な説明】
【０００９】
液体吐出ユニットの媒体搬送経路を示す図。

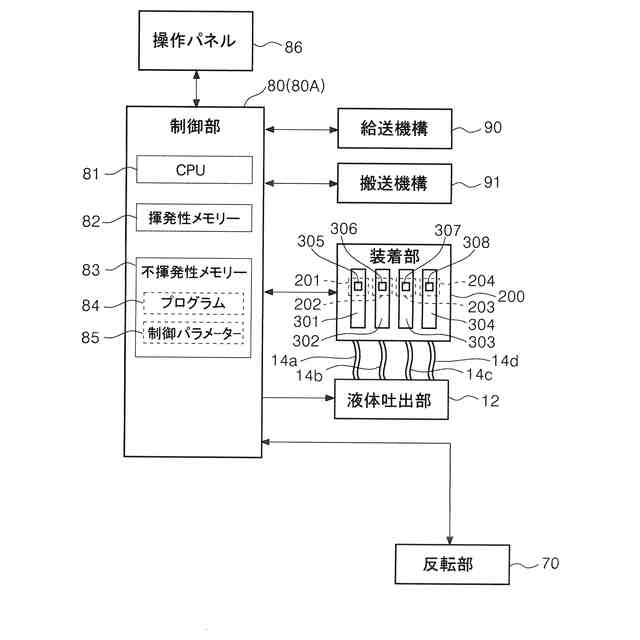

液体吐出ユニットの制御系を示すブロック図。
液体の流路を模式的に示す図。

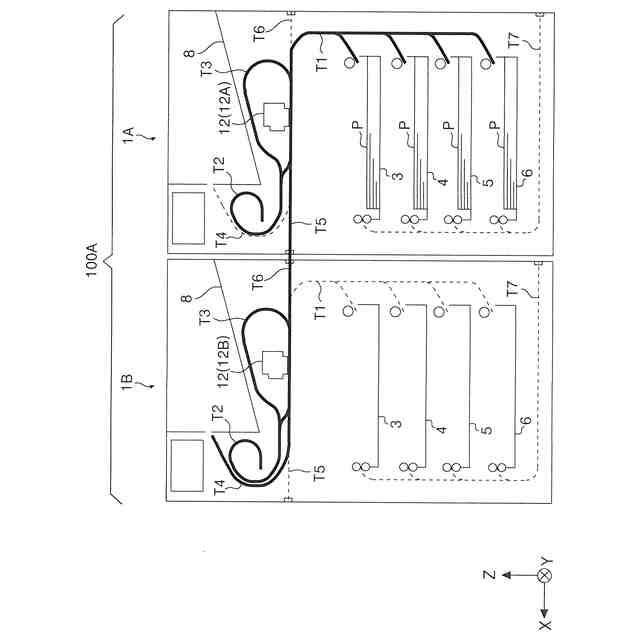

液体吐出装置の媒体搬送経路を示す図。
前処理液吐出領域とインク吐出領域の一例を示す図。
液体吐出装置の媒体搬送経路を示す図。
液体吐出装置の媒体搬送経路を示す図。
媒体の第１面と第２面の前処理液吐出領域及びインク吐出領域の一例を示す図。
媒体の両面に記録を行う場合の処理の流れを示すフローチャート。
前処理液の吐出調整判断の流れを示すフローチャート。
媒体の第１面と第２面の前処理液吐出領域及びインク吐出領域の一例を示す図。
媒体の繊維の目方向と上下左右の余白量との関係を示す図。
媒体の繊維の目方向と上下左右の余白量との関係を示す図。
【発明を実施するための形態】
【００１０】
以下、本発明を概略的に説明する。
第１の態様に係る液体吐出装置は、媒体に前処理用の液体である前処理液を吐出する第１液体吐出部と、前記第１液体吐出部によって液体を吐出された媒体に記録用の液体である記録液を吐出する第２液体吐出部と、前記第１液体吐出部及び前記第２液体吐出部を制御する制御部と、を備え、媒体の一方の面を第１面とし他方の面を第２面として、前記制御部は、記録データに基づく前記第１面と前記第２面の吸水差を抑制する様に、前記前処理液の吐出調整を行うことを特徴とする。
（【００１１】以降は省略されています）
