特許ウォッチ

公開番号2025173557
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024079120
出願日2024-05-15
発明の名称治療機器
出願人セイコーエプソン株式会社
代理人弁理士法人明成国際特許事務所
主分類A61B 18/18 20060101AFI20251120BHJP(医学または獣医学;衛生学)
要約【課題】患者の患部を選択的に加熱する。
【解決手段】治療機器は、電磁界を発生させる電磁界発生部と、電磁界発生部と、電磁界発生部に印加される高周波電圧を発生させる高周波電源と、を電気的に接続する伝送線路と、を備える。電磁界発生部は、伝送線路を介して高周波電源に電気的に接続される第1電極および第2電極と、第1電極と伝送線路とを電気的に接続する第1コイルと、を有する。第1コイルは、第1電極と伝送線路との間に電気的に接続されている。第1電極と第2電極との一方の電極は、平面視において、他方の電極を囲うように配置されている。
【選択図】図1
特許請求の範囲【請求項１】
電磁界を発生させる電磁界発生部と、
前記電磁界発生部と、前記電磁界発生部に印加される高周波電圧を発生させる高周波電源と、を電気的に接続する伝送線路と、を備え、
前記電磁界発生部は、前記伝送線路を介して前記高周波電源に電気的に接続される第１電極および第２電極と、前記第１電極と前記伝送線路とを電気的に接続する第１コイルと、を有し、
前記第１コイルは、前記第１電極と前記伝送線路との間に電気的に接続され、
前記第１電極と前記第２電極との一方の電極は、平面視において、他方の電極を囲うように配置されている、治療機器。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載の治療機器であって、
前記第２電極は、前記平面視において、前記第１電極を囲うように配置され、
前記第２電極には、基準電位が印加され、前記第１電極には、前記高周波電圧が印加される、治療機器。
【請求項３】
請求項２に記載の治療機器であって、
前記第２電極は、前記平面視において、前記第１電極を連続して囲うように配置され、
前記第１電極は、前記伝送線路としての同軸ケーブルの内部導体に接続され、
前記第２電極は、前記同軸ケーブルの外部導体に接続されている、治療機器。
【請求項４】
請求項１に記載の治療機器であって、
前記平面視において、前記第１電極と前記第２電極との間の輪状の隙間の周長は、出力される前記電磁界の波長の１０分の１以下である、治療機器。
【請求項５】
請求項１に記載の治療機器であって、
患者の体内と消化管内との少なくとも一方に挿入可能に構成された管状部であって、前記電磁界発生部が設けられた管状部をさらに備え、
前記平面視は、前記管状部のうち、前記電磁界発生部が設けられた部分の延在方向と直交する方向に見たときの平面視である、治療機器。
【請求項６】
請求項１に記載の治療機器であって、
患者の皮膚の表皮を介して前記表皮下に進入可能に構成された針部をさらに備え、
前記電磁界発生部は、前記針部とともに前記表皮を介して前記表皮下に進入可能に構成されている、治療機器。
【請求項７】
請求項１に記載の治療機器であって、
患者の患部の情報に応じて、前記高周波電圧の大きさと周波数との少なくとも一方を制御する制御部と、
前記患部の情報に応じた第１最適値であって、前記高周波電圧の大きさと前記周波数との少なくとも一方に関する第１最適値を記憶する記憶装置と、をさらに備え、
前記制御部は、前記第１最適値を用いて、前記高周波電圧の大きさと前記周波数との少なくとも一方を制御する、治療機器。
【請求項８】
請求項１に記載の治療機器であって、
前記第１コイルと前記高周波電源との間に接続されたインピーダンス整合回路であって、第２コイルとコンデンサーとを含むインピーダンス整合回路と、
患者の患部の情報に応じて前記インピーダンス整合回路の前記第２コイルの定数と前記コンデンサーの定数との少なくとも一方を制御する制御部と、
前記患部の情報に応じた第２最適値であって、前記第２コイルの定数と前記コンデンサーの定数との少なくとも一方に関する第２最適値を記憶する記憶装置と、をさらに備え、
前記第１電極に直列に前記第１コイルが接続され、
前記制御部は、前記第２最適値を用いて、前記第２コイルの定数と前記コンデンサーの定数との少なくとも一方を制御する、治療機器。
【請求項９】
請求項１に記載の治療機器であって、
前記第１電極および前記第２電極は、平板形状であり、患者の患部に対して平行に配置される、治療機器。
【請求項１０】
請求項１から９のいずれか一項に記載の治療機器であって、
前記第１電極の外形形状は、前記平面視において、円形状と長円形状とのいずれかであり、
前記第２電極は、前記平面視において、円形状と長円形状とのいずれかの形状の開口を有し、
前記第１電極は、前記平面視において、前記開口内に配置されている、治療機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、治療機器に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
特許文献１には、患者の患部にマイクロ波を照射して患部を加温することで、患部を治療する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－４５１６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
患者の患部以外の身体部位への影響を抑制しつつ、患部をより確実に治療するために、患部を選択的に加熱する技術が望まれている。
【課題を解決するための手段】
【０００５】
本開示の第１の形態によれば、治療機器が提供される。この治療機器は、電磁界を発生させる電磁界発生部と、前記電磁界発生部と、前記電磁界発生部に印加される高周波電圧を発生させる高周波電源と、を電気的に接続する伝送線路と、を備える。前記電磁界発生部は、前記伝送線路を介して前記高周波電源に電気的に接続される第１電極および第２電極と、前記第１電極と前記伝送線路とを電気的に接続する第１コイルと、を有する。前記第１コイルは、前記第１電極と前記伝送線路との間に電気的に接続され、前記第１電極と前記第２電極との一方の電極は、平面視において、他方の電極を囲うように配置されている。
【０００６】
本開示の第２の形態によれば、治療機器が提供される。この治療機器は、電磁界を発生させる電磁界発生部と、前記電磁界発生部と、前記電磁界発生部に印加される高周波電圧を発生させる高周波電源と、を電気的に接続する伝送線路と、を備える。前記電磁界発生部は、前記伝送線路を介して前記高周波電源に電気的に接続される第１電極および第２電極と、前記第１電極と前記伝送線路とを電気的に接続するコイルと、を有する。前記第１電極と前記第２電極との間の最短距離は、出力される前記電磁界の波長の１０分の１以下であり、前記第１コイルは、前記第１電極と前記伝送線路との間に電気的に接続されている。
【図面の簡単な説明】
【０００７】
第１実施形態における治療機器の概略構成を示す説明図。
第１実施形態における治療機器が使用される様子の例を示す説明図。

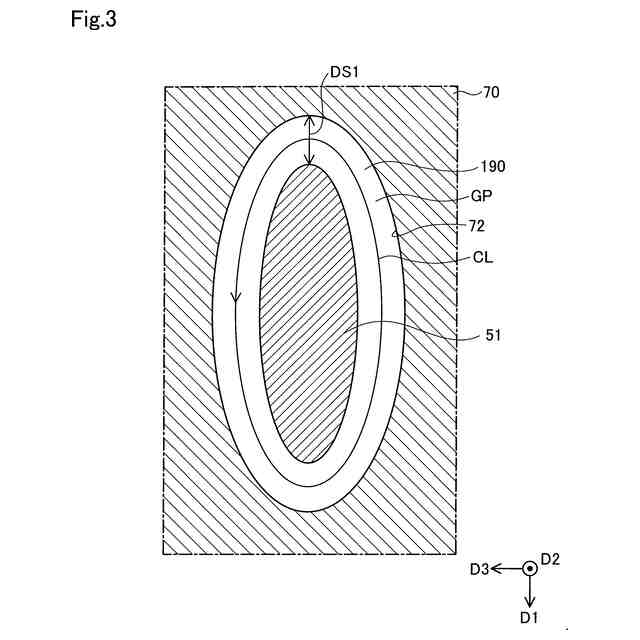

第１電極および第２電極の説明図。

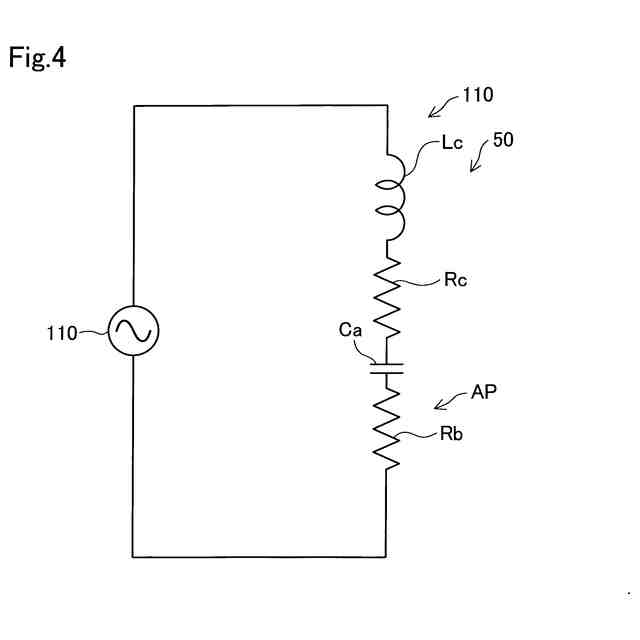

電磁界発生部と患部とによって形成される回路の説明図。
周長と加熱効率との関係を示す模式的なグラフ。

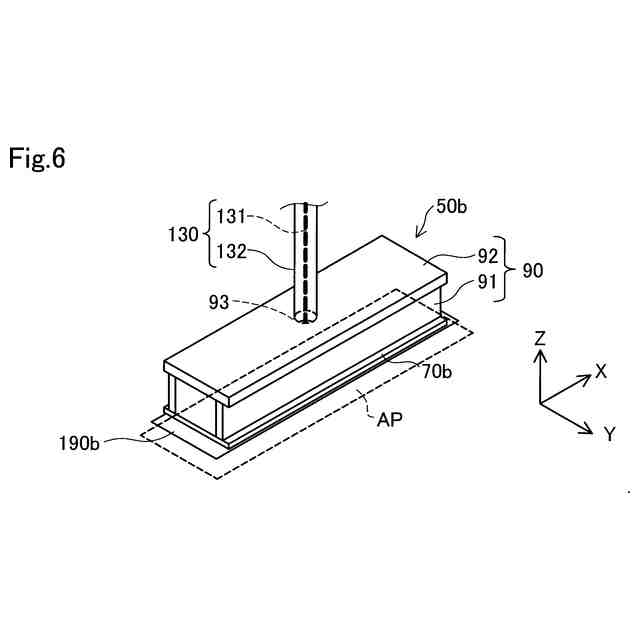

第２実施形態における電磁界発生部の概略構成を示す説明図。

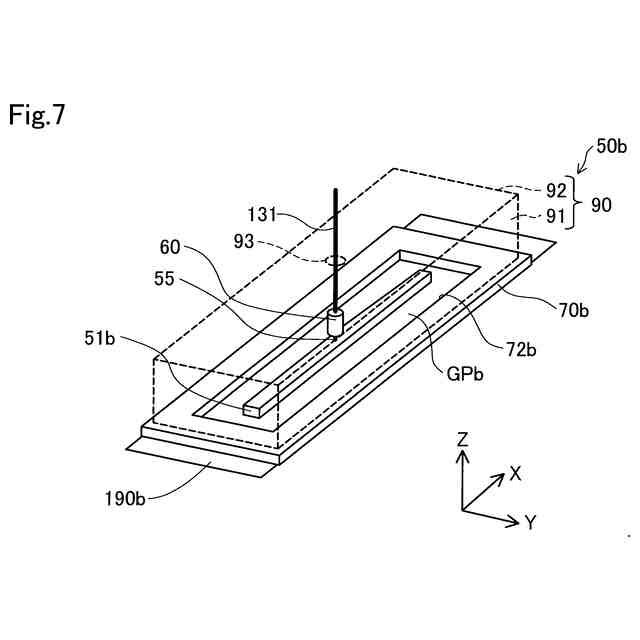

第２実施形態における第１電極および第２電極の概略構成を示す説明図。

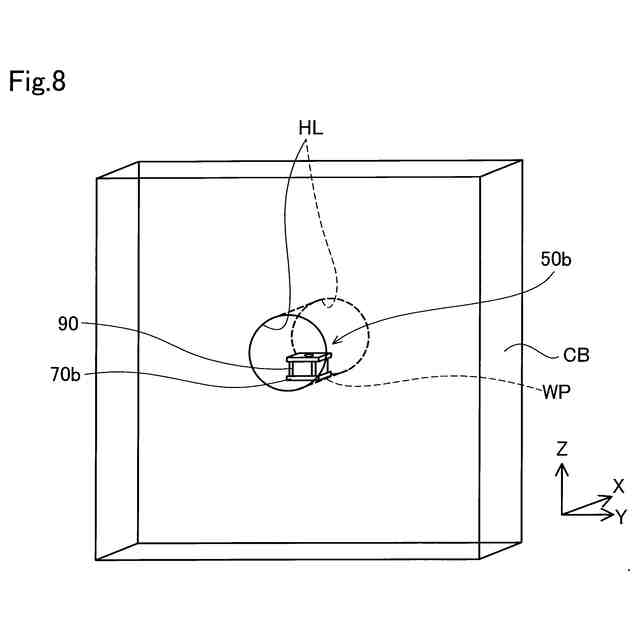

第１シミュレーションの第１の説明図。

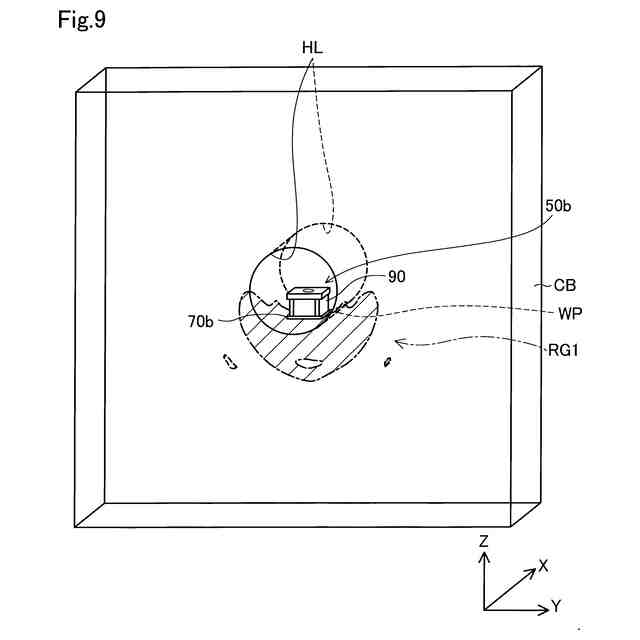

第１シミュレーションの第２の説明図。
第１シミュレーションの第３の説明図。
第１シミュレーションの第４の説明図。
第３実施形態における治療機器の概略構成を示す説明図。
第４実施形態における制御部の概略構成を示すブロック図。
第５実施形態における治療機器の回路を説明する模式図。
第５実施形態における制御部の概略構成を示すブロック図。
第６実施形態における電磁界発生部の概略構成を示す説明図。
第２シミュレーションの第１の説明図。
第２シミュレーションの第２の説明図。
第２シミュレーションの第３の説明図。
第７実施形態における電磁界発生部の概略構成を示す説明図。
第８実施形態における第１電極および第２電極の概略構成を示す説明図。
第３シミュレーションの結果を示す説明図。
第９実施形態における第１電極の概略構成を示す説明図。
第４シミュレーションの結果を示す説明図。
第１０実施形態における第１電極の概略構成を示す説明図。
第５シミュレーションの結果を示す説明図。
第１１実施形態における第１電極の概略構成を示す説明図。
第６シミュレーションの結果を示す説明図。
第１２実施形態における第１電極の概略構成を示す説明図。
第７シミュレーションの結果を示す説明図。
第１３実施形態における第１電極の概略構成を示す説明図。
第８シミュレーションの結果を示す説明図。
第１４実施形態における第１電極の概略構成を示す説明図。
第９シミュレーションの結果を示す説明図。
第１５実施形態における第１電極の概略構成を示す説明図。
第１０シミュレーションの結果を示す説明図。
第１６実施形態における第１電極の概略構成を示す説明図。
第１１シミュレーションの結果を示す説明図。
【発明を実施するための形態】
【０００８】
Ａ．第１実施形態：

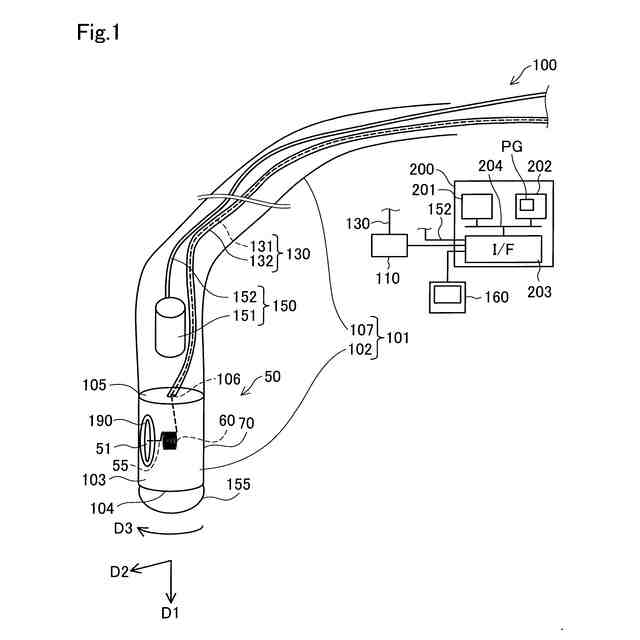

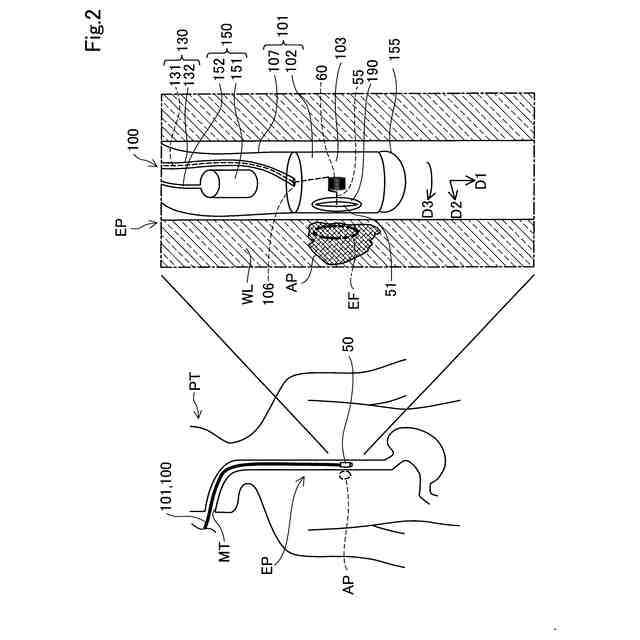

図１は、第１実施形態における治療機器１００の概略構成を示す説明図である。図２は、治療機器１００が使用される様子の例を示す説明図である。図２に示すように、治療機器１００は、患者ＰＴの患部ＡＰの治療に使用される。具体的には、治療機器１００は、後述する電磁界発生部５０から電磁界を発生させるとともに、患部ＡＰに電磁界を照射して患部ＡＰを加熱することで、患部ＡＰを治療する。患部ＡＰは、患者ＰＴの身体部位のうち、例えば、癌などの腫瘍が生じている部位である。本実施形態では、患部ＡＰは、食道ＥＰの壁ＷＬに生じた癌である。
【０００９】
図２に示すように、本実施形態では、治療機器１００のうち、電磁界発生部５０を含む管状部１０１は、患者ＰＴの体内と消化管との少なくとも一方に挿入可能に構成されている。管状部１０１は、先端と後端とを有し、管状部１０１の先端側から患者ＰＴの体内と消化管との少なくとも一方に挿入される。図２では、管状部１０１は、患者ＰＴの口腔ＭＴを介して、患者ＰＴの食道ＥＰ内に挿入されている。なお、管状部１０１は、例えば、患者ＰＴの肛門を介して患者ＰＴの消化管内に挿入されてもよい。
【００１０】
図１および図２に示すように、治療機器１００は、電磁界発生部５０と、伝送線路１３０とを備える。さらに、本実施形態における治療機器１００は、管状部１０１と、照明部１５５と、電圧発生部１１０と、内視鏡１５０と、表示装置１６０と、制御部２００とを備える。
（【００１１】以降は省略されています）
