公開番号2025176755
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024083033
出願日2024-05-22
発明の名称結束バンド
出願人株式会社ディスコ
代理人弁理士法人愛宕綜合特許事務所
主分類B65D 63/10 20060101AFI20251128BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】結束バンドにおいて、一部のバンド本体しか使用されず、その他の部分は、切断されて廃棄され無駄になることから、不経済であるという問題を解決できる結束バンドを提供する。

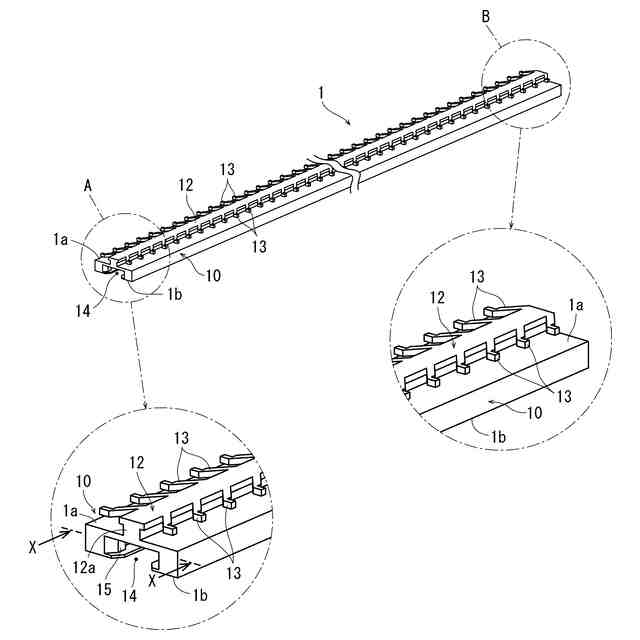

【解決手段】バンド本体10と、バンド本体10の長手方向に沿う一方の面1aに形成された凸部12と、バンド本体10の長手方向に沿う他方の面1bに形成され凸部12と係合する凹部14と、凸部12の外側面に形成された複数の逆行防止片13と、凹部14の内側面に形成され逆行防止片13と係合してバンド本体10の逆行を防止する複数の返し片15と、を含み構成される。
【選択図】図1
特許請求の範囲【請求項１】
結束バンドであって、
バンド本体と、
該バンド本体の長手方向に沿う一方の面に形成された凸部と、
該バンド本体の長手方向に沿う他方の面に形成され該凸部と係合する凹部と、
該凸部の外側面に形成された複数の逆行防止片と、
該凹部の内側面に形成され該逆行防止片と係合して該バンド本体の逆行を防止する複数の返し片と、
を含み構成された結束バンド。
続きを表示（約 98 文字）【請求項２】
必要な長さに切断可能に構成された請求項１に記載の結束バンド。
【請求項３】
該凸部から該凹部を離間させて結束を解除できる請求項１に記載の結束バンド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、結束バンドに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
加工装置に配設される電線、チューブ、ケーブル等の細長く屈曲する複数の部材は、結束バンドによって結束される。
【０００３】

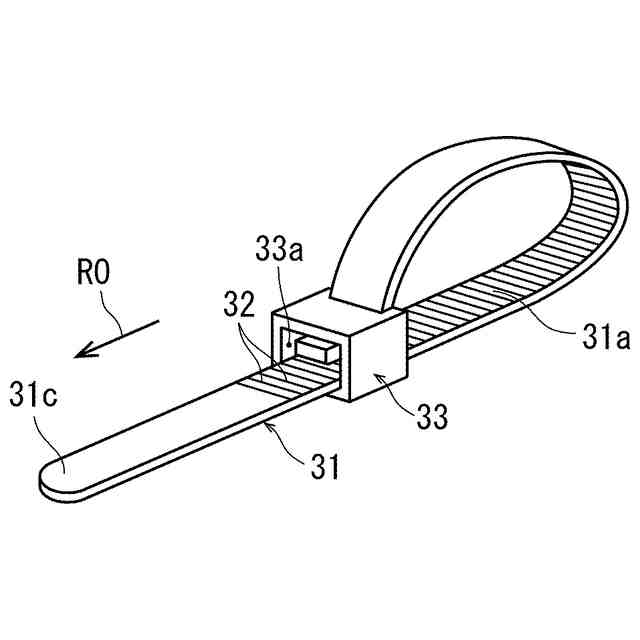

従来において一般的に知られている結束バンド３０を図６に示す。図示の結束バンド３０は、一方の面３１ａに、結束バンド３０の長手方向に直交する方向に細かい凹凸３２が形成されたバンド本体３１と、該バンド本体３１の端に形成された固定部３３とから構成されている。該固定部３３の内部３３ａには、一方向にしか動かない図示を省略する係合爪が配設されており、ケーブル等の結束対象物を結束する場合は、該バンド本体３１を、該結束対象物に巻き掛けて、該バンド本体３１の先端３１ｃを固定部３３の内部３３ａに挿入し、該先端３１ｃを矢印Ｒ０で示す方向に引っ張ることで結束対象物を締め付け、バンド本体３１の一方の面３１ａに形成された該凹凸３２が該係合爪に引っ掛かることで、バンド本体３１が緩まない構造になっている（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－０８６５０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記した従来の結束バンドにおいては、結束対象物がどの程度の太さになるのかが不明であることから、バンド本体３１は、比較的長めに設定されている。そして、固定部３３は、１本の結束バンドに対して１つ設定されるのみであるから、結束に使用された結束バンド３０の該固定部３３から外方に伸びて余った先端３１ｃ側のバンド本体３１は不要になり、その後の作業に邪魔になることを回避すべく、該固定部３３から外方にはみ出たバンド本体３１は切断されて、廃棄される。
【０００６】
上記したように、従来技術における結束バンド３０は、バンド本体３１が長めに設定されているにも関わらず、実際には、固定部３３近傍の一部のバンド本体３１しか使用されず、その他の部分は廃棄されて無駄になることから不経済であるという問題がある。
【０００７】
本発明は、上記事実に鑑みなされたものであり、その主たる技術課題は、従来の結束バンドでは、バンド本体の一部しか使用されず、その他の部分は、切断されて廃棄され無駄になることから、不経済であるという問題を解決できる結束バンドを提供することにある。
【課題を解決するための手段】
【０００８】

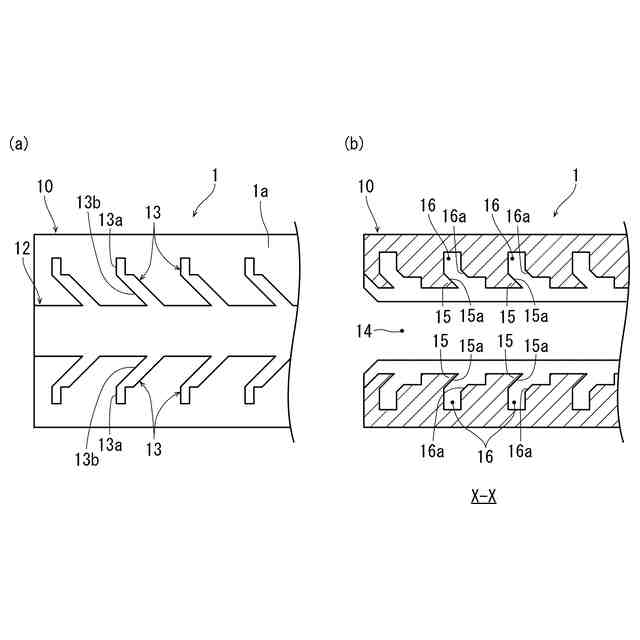

上記主たる技術課題を解決するため、本発明によれば、結束バンドであって、バンド本体と、該バンド本体の長手方向に沿う一方の面に形成された凸部と、該バンド本体の長手方向に沿う他方の面に形成され該凸部と係合する凹部と、該凸部の外側面に形成された複数の逆行防止片と、該凹部の内側面に形成され該逆行防止片と係合して該バンド本体の逆行を防止する複数の返し片と、を含み構成された結束バンドが提供される。
【０００９】

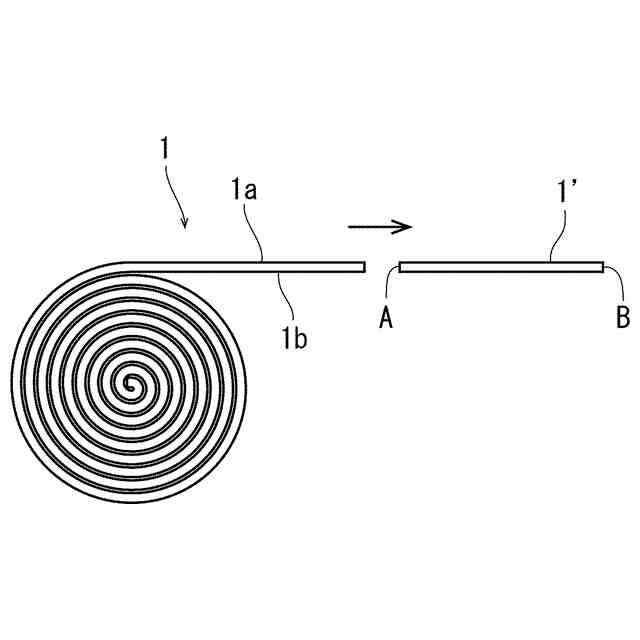

本発明の結束バンドは、必要な長さに切断可能に構成されることが好ましい。また、該凸部から該凹部を離間させて結束を解除できることが好ましい。
【発明の効果】
【００１０】
本発明の結束バンドは、バンド本体と、該バンド本体の長手方向に沿う一方の面に形成された凸部と、該バンド本体の長手方向に沿う他方の面に形成され該凸部と係合する凹部と、該凸部の外側面に形成された複数の逆行防止片と、該凹部の内側面に形成され該逆行防止片と係合して該バンド本体の逆行を防止する複数の返し片と、を含み構成されていることから、結束対象物を結束する際に必要とした長さで切断した残りの結束バンドが端材とならず、次の結束バンドとして使用することができることから経済的である。
【図面の簡単な説明】
（【００１１】以降は省略されています）
