公開番号2025173005
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078304
出願日2024-05-14
発明の名称試験装置、及び、試験方法
出願人株式会社ディスコ
代理人個人
主分類G01N 3/20 20060101AFI20251119BHJP(測定;試験)
要約【課題】圧子により試験片を押圧して破壊する試験装置や試験方法について、新規な技術を提案する。
【解決手段】試験片を支持する支持台と、該支持台で支持された試験片の上面を押圧する圧子と、該圧子が試験片を押圧する際に該圧子にかかる荷重を計測する荷重計測ユニットと、該支持台で支持された試験片に対して該圧子を近接移動させる移動ユニットと、少なくとも該移動ユニットを制御するコントローラと、気体を噴射する噴射ユニットと、を備える試験装置であって、該噴射ユニットは、該圧子の先端が該支持台の上面から間隔を有した状態で、該圧子の先端と該支持台の上面に対して水平方向に該気体を噴射する、試験装置とする。

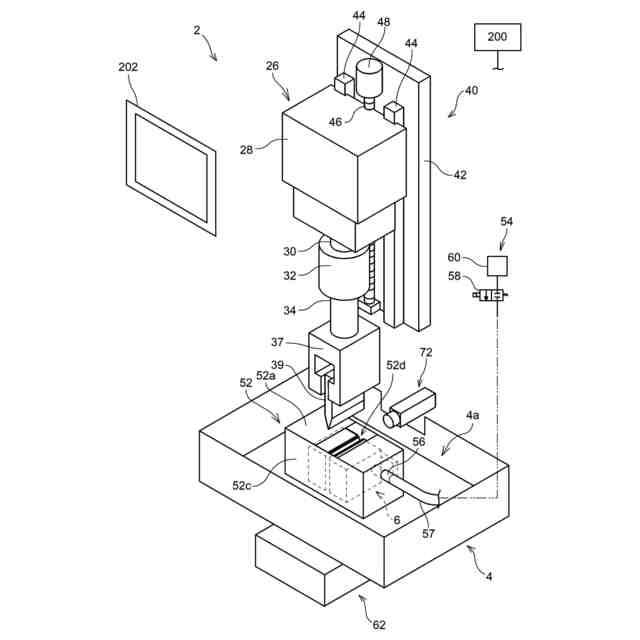

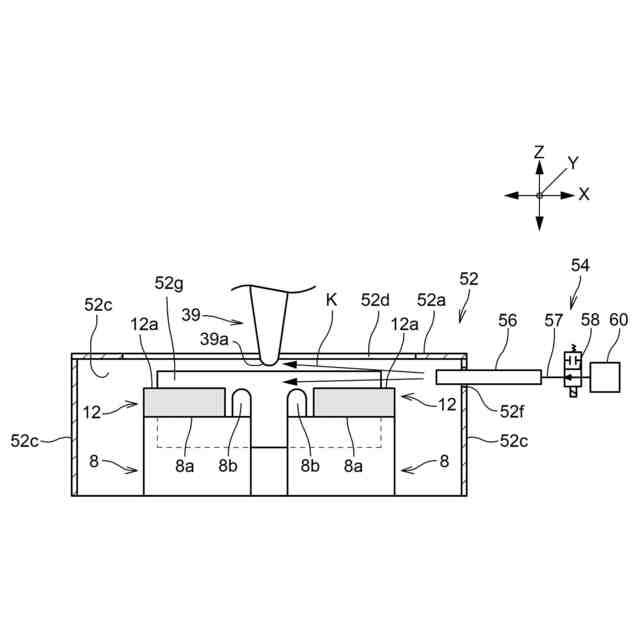

【選択図】図6
特許請求の範囲【請求項１】
試験片を支持する支持台と、
該支持台で支持された試験片の上面を押圧する圧子と、
該圧子が試験片を押圧する際に該圧子にかかる荷重を計測する荷重計測ユニットと、
該支持台で支持された試験片に対して該圧子を近接移動させる移動ユニットと、
少なくとも該移動ユニットを制御するコントローラと、
気体を噴射する噴射ユニットと、を備える試験装置であって、
該噴射ユニットは、該圧子の先端が該支持台の上面から間隔を有した状態で、該圧子の先端と該支持台の上面に対して水平方向に該気体を噴射する、試験装置。
続きを表示（約 480 文字）【請求項２】
該支持台を囲繞し上端が該支持台の上面よりも高い壁部を更に備え、
該圧子の先端が該壁部で囲繞される高さに位置付けられた状態で該噴射ユニットが該気体を噴射する、ことを特徴とする請求項１に記載の試験装置。
【請求項３】
該壁部の外に配設され該支持台で支持された試験片を撮像する撮像ユニットを更に備え、
該壁部は該撮像ユニットに対面した少なくとも一部に透明部を有し、
該噴射ユニットは該透明部に沿う向きで該気体を噴射する、ことを特徴とする請求項２に記載の試験装置。
【請求項４】
支持台で試験片を支持する支持ステップと、
該支持台で支持された該試験片の上面を圧子で押圧する押圧ステップと、
該圧子が該試験片を押圧して該試験片が破壊された際に該圧子にかかる荷重を計測する荷重計測ステップと、
該圧子の先端が該支持台の上面から間隔を有した高さに該圧子を位置付けた状態で、該圧子の先端と該支持台の上面に対して水平方向に該気体を噴射する気体噴射ステップと、を備えた試験方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、半導体チップなどの試験片の強度を測定するための試験装置に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、例えば特許文献１に開示されるように、支持台で支持する半導体チップを圧子で押圧し、破壊された際の荷重を計測することで、半導体チップの強度を測定する試験装置が知られている。
【０００３】
半導体チップを破壊することで生じた半導体チップの破片や屑が、圧子の先端や支持台に付着した状態で別の半導体チップの破壊試験を行うと、荷重が正確に計測できないおそれがある。そこで、特許文献１では、圧子に気体を噴射して圧子に付着する破片や屑を除去することについて開示をしている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－９４８３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、気体を噴射することで支持台や圧子に付着していた屑が舞い上がり、舞上がった屑が再度圧子や支持台に付着するおそれもあり、改善が切望されていた。
【０００６】
以上に鑑み、本願発明は、圧子により試験片を押圧して破壊する試験装置や試験方法について、新規な技術を提案するものである。
【課題を解決するための手段】
【０００７】
本発明の解決しようとする課題は以上の如くであり、次にこの課題を解決するための手段を説明する。
【０００８】
本発明の一態様によれば、試験片を支持する支持台と、該支持台で支持された試験片の上面を押圧する圧子と、該圧子が試験片を押圧する際に該圧子にかかる荷重を計測する荷重計測ユニットと、該支持台で支持された試験片に対して該圧子を近接移動させる移動ユニットと、少なくとも該移動ユニットを制御するコントローラと、気体を噴射する噴射ユニットと、を備える試験装置であって、該噴射ユニットは、該圧子の先端が該支持台の上面から間隔を有した状態で、該圧子の先端と該支持台の上面に対して水平方向に該気体を噴射する、試験装置とする。
【０００９】
また、本発明の一態様によれば、該支持台を囲繞し上端が該支持台の上面よりも高い壁部を更に備え、該圧子の先端が該壁部で囲繞される高さに位置付けられた状態で該噴射ユニットが該気体を噴射する、こととする。
【００１０】
また、本発明の一態様によれば、該壁部の外に配設され該支持台で支持された試験片を撮像する撮像ユニットを更に備え、該壁部は該撮像ユニットに対面した少なくとも一部に透明部を有し、該噴射ユニットは該透明部に沿う向きで該気体を噴射する、こととする。
（【００１１】以降は省略されています）
