特許ウォッチ

公開番号2025175104
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2025150769,2023113718
出願日2025-09-11,2023-07-11
発明の名称フィルムおよび積層体
出願人日東電工株式会社
代理人弁理士法人いくみ特許事務所
主分類C08J 7/00 20060101AFI20251120BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】密着性に優れるフィルム、および、そのフィルムを備える積層体を提供すること。

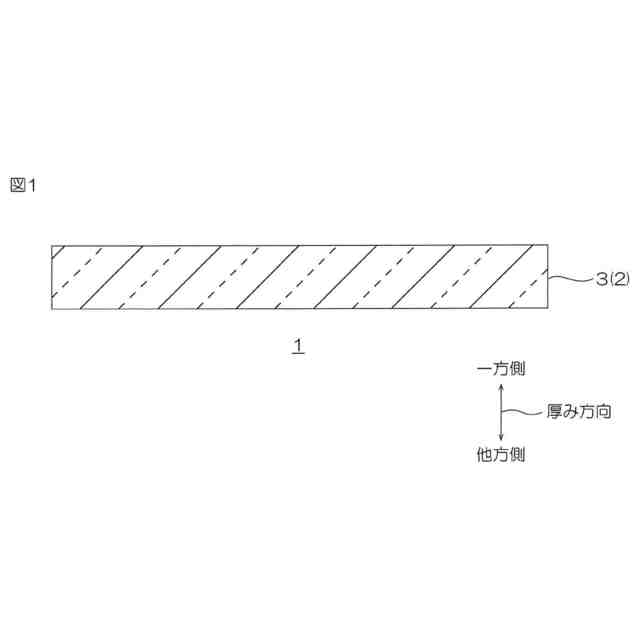

【解決手段】フィルム1は、樹脂基材2からなる。フィルム1は、所定の第1試験により測定される炭素元素比率C₉₀、酸素元素比率O₉₀、炭素元素比率C₁₅および酸素元素比率O₁₅が、下記式(1)を満足するか、または、所定の第2試験により測定される炭素元素比率C₁₅および酸素元素比率O₁₅が、下記式(2)を満足する。
O₁₅/C₁₅>O₉₀/C₉₀ (1)
O₁₅/C₁₅>0.3 (2)
【選択図】図1
特許請求の範囲【請求項１】
樹脂基材からなるフィルムであって、
下記第１試験により測定される炭素元素比率Ｃ
９０
、酸素元素比率Ｏ
９０
、炭素元素比率Ｃ
１５
および酸素元素比率Ｏ
１５
が、下記式（１）を満足する、フィルム。
Ｏ
１５
／Ｃ
１５
＞Ｏ
９０
／Ｃ
９０
（１）
第１試験：（１）Ｘ線光電子分光法を用いて、樹脂基材の厚み方向一方面に対して、光電子取り出し角を９０°に調整して、炭素元素比率Ｃ
９０
および酸素元素比率Ｏ
９０
を測定する。
（２）Ｘ線光電子分光法を用いて、樹脂基材の厚み方向一方面に対して、光電子取り出し角を１５°に調整して、炭素元素比率Ｃ
１５
および酸素元素比率Ｏ
１５
を測定する。
続きを表示（約 1,300 文字）【請求項２】
前記樹脂基材は、基材層からなり、
前記第１試験において、
前記炭素元素比率Ｃ
９０
および前記酸素元素比率Ｏ
９０
は、前記基材層の厚み方向一方面に対して、光電子取り出し角を９０°に調整して測定され、
前記炭素元素比率Ｃ
１５
および前記酸素元素比率Ｏ
１５
は、前記基材層の厚み方向一方面に対して、光電子取り出し角を１５°に調整して測定される、請求項１に記載のフィルム。
【請求項３】
前記樹脂基材は、基材層と硬化樹脂層とを厚み方向一方側に向かって順に備え、
前記第１試験において、
前記炭素元素比率Ｃ
９０
および前記酸素元素比率Ｏ
９０
は、前記硬化樹脂層の厚み方向一方面に対して、光電子取り出し角を９０°に調整して測定され、
前記炭素元素比率Ｃ
１５
および前記酸素元素比率Ｏ
１５
は、前記硬化樹脂層の厚み方向一方面に対して、光電子取り出し角を１５°に調整して測定される、請求項１に記載のフィルム。
【請求項４】
前記硬化樹脂層は、アクリルウレタン樹脂を含む、請求項３に記載のフィルム。
【請求項５】
樹脂基材からなるフィルムであって、
下記第２試験により測定される炭素元素比率Ｃ
１５
および酸素元素比率Ｏ
１５
が、下記式（２）を満足する、フィルム。
Ｏ
１５
／Ｃ
１５
＞０．３（２）
第２試験：Ｘ線光電子分光法を用いて、樹脂基材の厚み方向一方面に対して、光電子取り出し角を１５°に調整して、炭素元素比率Ｃ
１５
および酸素元素比率Ｏ
１５
を測定する。
【請求項６】
前記樹脂基材は、基材層からなり、
前記第２試験において、
前記炭素元素比率Ｃ
１５
および前記酸素元素比率Ｏ
１５
は、前記基材層の厚み方向一方面に対して、光電子取り出し角を１５°に調整して測定される、請求項５に記載のフィルム。
【請求項７】
前記樹脂基材は、基材層と硬化樹脂層とを厚み方向一方側に向かって順に備え、
前記第２試験において、
前記炭素元素比率Ｃ
１５
および前記酸素元素比率Ｏ
１５
は、前記硬化樹脂層の厚み方向一方面に対して、光電子取り出し角を１５°に調整して測定される、請求項５に記載のフィルム。
【請求項８】
前記硬化樹脂層は、アクリルウレタン樹脂を含む、請求項７に記載のフィルム。
【請求項９】

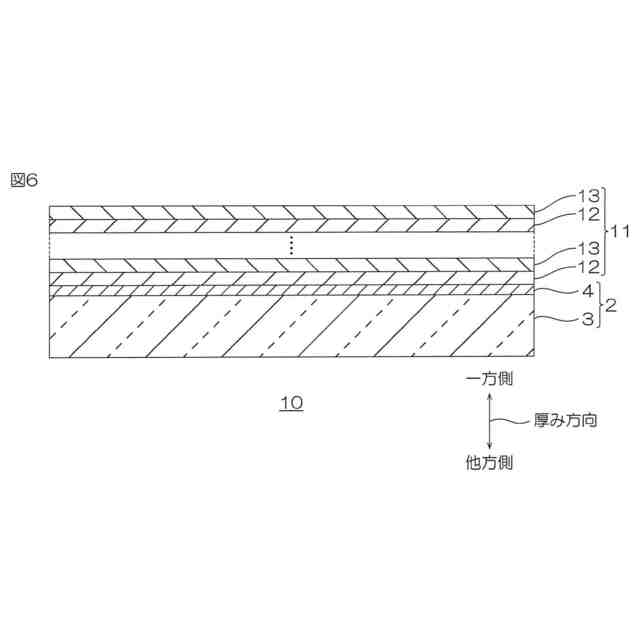

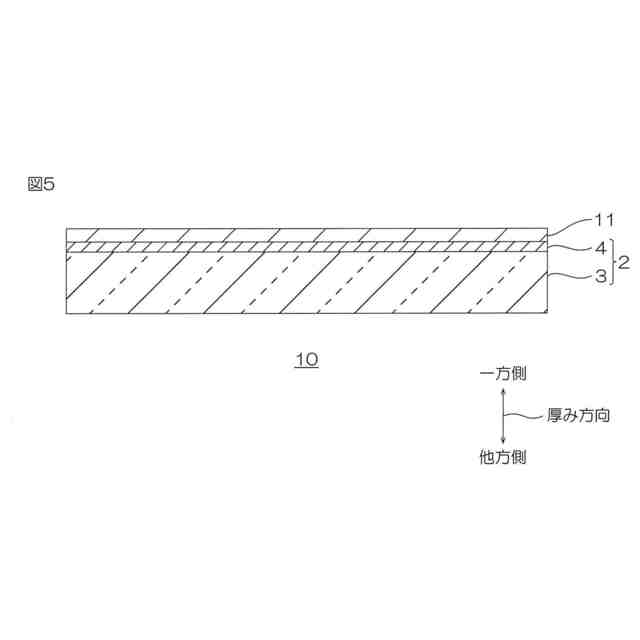

請求項１～８のいずれか一項に記載のフィルムと、無機物層とを厚み方向一方側に向かって順に備える、積層体。
【請求項１０】
前記無機物層は、反射防止層であり、
前記反射防止層は、厚み方向に沿って、互いに異なる屈折率を有する複数の層を備える、請求項９に記載の積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、フィルムおよび積層体に関し、詳しくは、フィルム、および、そのフィルムを備える積層体に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
エレクトロニクス製品において、軽量化および高機能化の観点から、有機材と無機材とが複合化された複合化材が開発されている。複合化材としては、例えば、有機材製の基材フィルムと、基材フィルム上の無機物層とを備える積層フィルムが知られている。
【０００３】
このような積層フィルムとして、例えば、フィルム基材およびハードコート層を順に備えるハードコートフィルムと、無機酸化物プライマー層と、反射防止層とを順に備える反射防止フィルムが提案されている（例えば、特許文献１参照。）。
【０００４】
特許文献１では、ハードコート層上にプライマー層を形成する前に、ハードコート層に対して、プラズマ処理が施されている。このような処理によれば、ハードコートフィルム（ハードコート層）の表面の汚れおよび水分を除去することができ、ハードコートフィルムと反射防止層との密着性を向上させることができる。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－６５４３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかし、特許文献１の基材フィルム（ハードコートフィルム）では、密着性が不十分であるという不具合がある。そのため、基材フィルム（ハードコートフィルム）には、より一層優れた密着性が要求される。
【０００７】
本発明は、密着性に優れるフィルム、および、そのフィルムを備える積層体を提供する。
【課題を解決するための手段】
【０００８】
本発明［１］は、樹脂基材からなるフィルムであって、下記第１試験により測定される炭素元素比率Ｃ
９０
、酸素元素比率Ｏ
９０
、炭素元素比率Ｃ
１５
および酸素元素比率Ｏ
１５
が、下記式（１）を満足する、フィルムである。
Ｏ
１５
／Ｃ
１５
＞Ｏ
９０
／Ｃ
９０
（１）
第１試験：（１）Ｘ線光電子分光法を用いて、樹脂基材の厚み方向一方面に対して、光電子取り出し角を９０°に調整して、炭素元素比率Ｃ
９０
および酸素元素比率Ｏ
９０
を測定する。
（２）Ｘ線光電子分光法を用いて、樹脂基材の厚み方向一方面に対して、光電子取り出し角を１５°に調整して、炭素元素比率Ｃ
１５
および酸素元素比率Ｏ
１５
を測定する。
【０００９】
本発明［２］は、前記樹脂基材は、基材層からなり、前記第１試験において、前記炭素元素比率Ｃ
９０
および前記酸素元素比率Ｏ
９０
は、前記基材層の厚み方向一方面に対して、光電子取り出し角を９０°に調整して測定され、前記炭素元素比率Ｃ
１５
および前記酸素元素比率Ｏ
１５
は、前記基材層の厚み方向一方面に対して、光電子取り出し角を１５°に調整して測定される、上記［１］に記載のフィルムを含んでいる。
【００１０】
本発明［３］は、前記樹脂基材は、基材層と硬化樹脂層とを厚み方向一方側に向かって順に備え、前記第１試験において、前記炭素元素比率Ｃ
９０
および前記酸素元素比率Ｏ
９０
は、前記硬化樹脂層の厚み方向一方面に対して、光電子取り出し角を９０°に調整して測定され、前記炭素元素比率Ｃ
１５
および前記酸素元素比率Ｏ
１５
は、前記硬化樹脂層の厚み方向一方面に対して、光電子取り出し角を１５°に調整して測定される、上記［１］に記載のフィルムを含んでいる。
（【００１１】以降は省略されています）
