公開番号2025174714
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024081243
出願日2024-05-17
発明の名称貼り合わせ装置および貼り合わせ方法
出願人株式会社デンソーテン
代理人弁理士法人酒井国際特許事務所
主分類G02F 1/13 20060101AFI20251120BHJP(光学)
要約【課題】パッドの粘着面からワークが剥がれて落下することを抑制でき、よって貼り合わせ工程における生産ロスを低減させることができる貼り合わせ装置および貼り合わせ方法を提供する。
【解決手段】実施形態の一態様に係る貼り合わせ装置は、ワークを対象物に貼り合わせる。貼り合わせ装置は、下方に配置されたワークを粘着面で保持するパッドが設けられる治具を備える。パッドは、粘着面が、平面視において長方形状であり、複数の開口部が設けられる梯子状に形成された第1パッドと、第1パッドとは異なる位置に設けられる第2パッドとを含む。
【選択図】図8
特許請求の範囲【請求項１】
ワークを対象物に貼り合わせる貼り合わせ装置であって、
下方に配置された前記ワークを粘着面で保持するパッドが設けられる治具を備え、
前記パッドは、
前記粘着面が、平面視において長方形状であり、複数の開口部が設けられる梯子状に形成された第１パッドと、
前記第１パッドとは異なる位置に設けられる第２パッドと
を含む、貼り合わせ装置。
続きを表示（約 650 文字）【請求項２】
前記第１パッドは、
前記開口部を介して前記ワークを吸引して吸着保持する、
請求項１に記載の貼り合わせ装置。
【請求項３】
前記第１パッドは、
前記開口部が平面視において円形状となるように形成される、
請求項１に記載の貼り合わせ装置。
【請求項４】
前記第１パッドは、
前記開口部が平面視において楕円形状となるように形成される、
請求項１に記載の貼り合わせ装置。
【請求項５】
前記第１パッドは、
前記粘着面に形成される切欠き部
を備える、請求項１に記載の貼り合わせ装置。
【請求項６】
前記第２パッドは、
前記第１パッドが保持する前記ワークの部位より、前記ワークの端部側の部位を保持するように設けられる、
請求項１に記載の貼り合わせ装置。
【請求項７】
前記ワークは、
ディスプレイ関連部品である、
請求項１に記載の貼り合わせ装置。
【請求項８】
粘着面が、平面視において長方形状であり、複数の開口部が設けられる梯子状に形成された第１パッドと、前記第１パッドとは異なる位置に設けられる第２パッドとを含むパッドが設けられる治具で、下方に配置されたワークを前記粘着面で保持する工程と、
前記治具によって保持された前記ワークを対象物に貼り合わせる工程と
を含む、貼り合わせ方法。

発明の詳細な説明【技術分野】
【０００１】
開示の実施形態は、貼り合わせ装置および貼り合わせ方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、粘着面でワークを保持する治具を備え、保持されたワークを対象物に貼り合わせる技術が種々提案されている（例えば、特許文献１参照）。また、例えばワークが液晶ディスプレイであり、対象物がガラスパネルである場合、粘着面を有する円筒状のパッドが治具に複数設けられる。そして、治具の下方に配置された液晶ディスプレイを複数のパッドの粘着面で保持しつつ、ガラスパネルに貼り合わせるように構成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１５１１２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術にあっては、パッドの粘着面から、ワークである液晶ディスプレイが剥がれて落下し、貼り合わせ工程における生産ロスが生じるおそれがあった。具体的には、液晶ディスプレイにおいて、パッドと接触する接触面には、各種の回路基板が設けられる。複数のパッドは、かかる回路基板を避けるように配置されるため、パッドの配置に偏りが生じることがある。また、液晶ディスプレイの接触面には、製造バラつきなどによって反りが発生することがある。このようなパッドの配置の偏り、液晶ディスプレイの反りなどに起因して、パッドの粘着面から液晶ディスプレイが剥がれて落下し、貼り合わせ工程における生産ロスが生じるおそれがあった。
【０００５】
実施形態の一態様は、上記に鑑みてなされたものであって、パッドの粘着面からワークが剥がれて落下することを抑制でき、よって貼り合わせ工程における生産ロスを低減させることができる貼り合わせ装置および貼り合わせ方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決し、目的を達成するために、実施形態の一態様に係る貼り合わせ装置は、ワークを対象物に貼り合わせる。貼り合わせ装置は、下方に配置された前記ワークを粘着面で保持するパッドが設けられる治具を備える。前記パッドは、前記粘着面が、平面視において長方形状であり、複数の開口部が設けられる梯子状に形成された第１パッドと、前記第１パッドとは異なる位置に設けられる第２パッドとを含む。
【発明の効果】
【０００７】
実施形態の一態様において、治具のパッドは、粘着面が、平面視において長方形状であり、複数の開口部が設けられる梯子状に形成された第１パッドを含むようにした。例えば、パッドの粘着面が環状である場合、パッドの配置の偏り、ワークの反りなどに起因して、ワークが粘着面から剥離する方向に作用する応力が集中する箇所が発生し易く、かかる箇所からワークが剥がれて落下し易かった。これに対し、パッドの粘着面が梯子状に形成されることで、ワークが粘着面から剥離する方向に作用する応力を分散させることができる。これにより、パッドの粘着面からワークが剥がれにくくなるため、ワークが剥がれて落下することを抑制でき、よって貼り合わせ工程における生産ロスを低減させることができる。
【図面の簡単な説明】
【０００８】

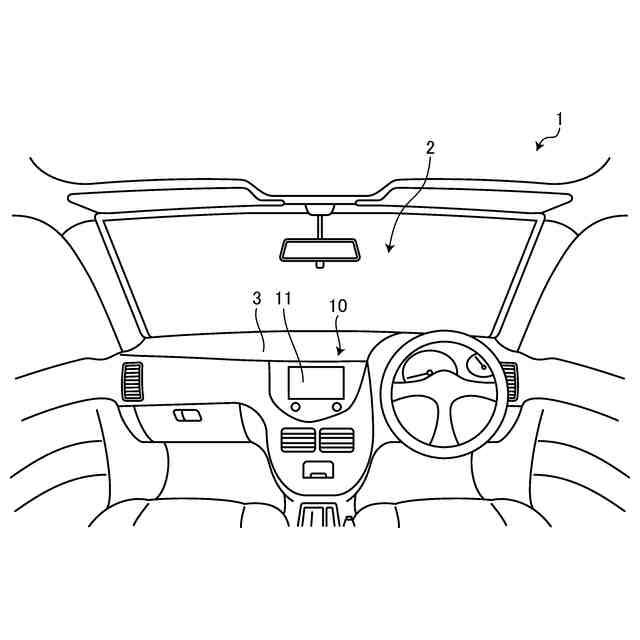

図１は、ディスプレイ装置の搭載例を示す図である。

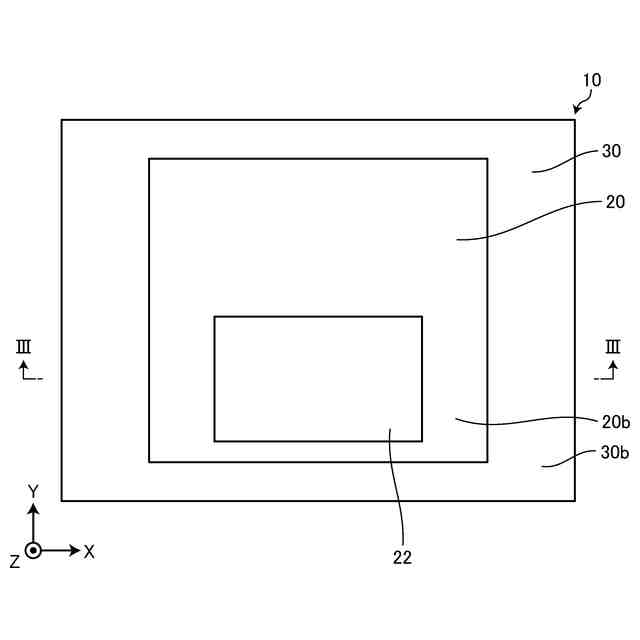

図２は、ディスプレイ装置の平面図である。

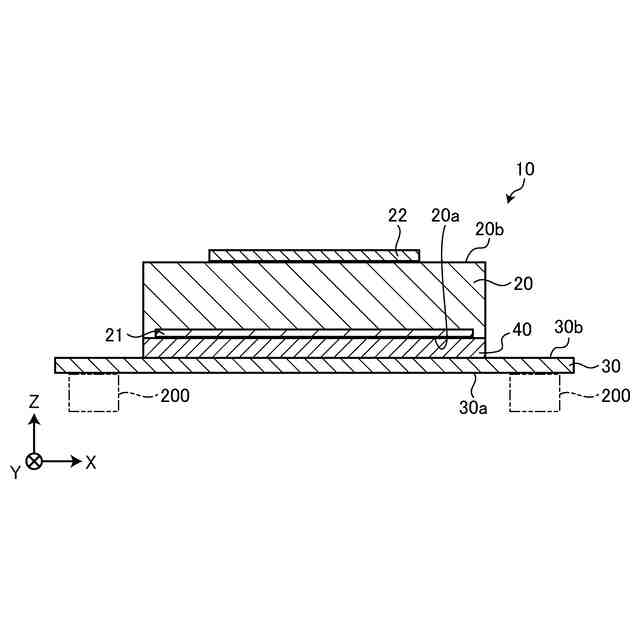

図３は、図２のIII－III線断面図である。

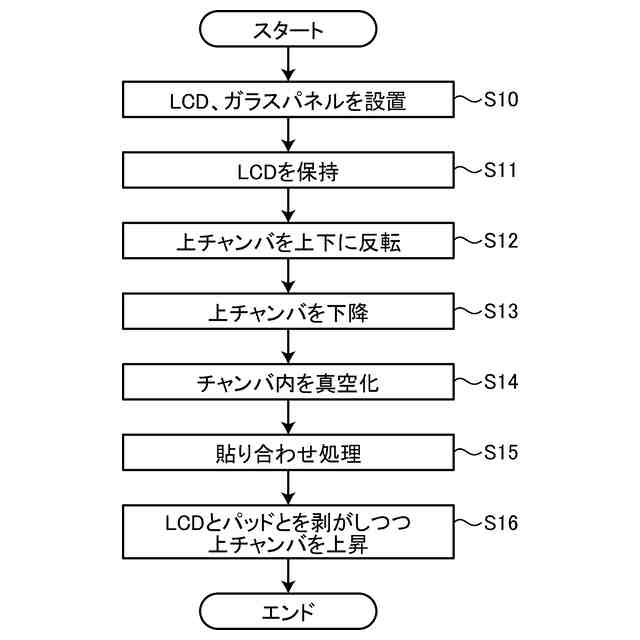

図４は、貼り合わせ装置が行う貼り合わせの処理手順を示すフローチャートである。

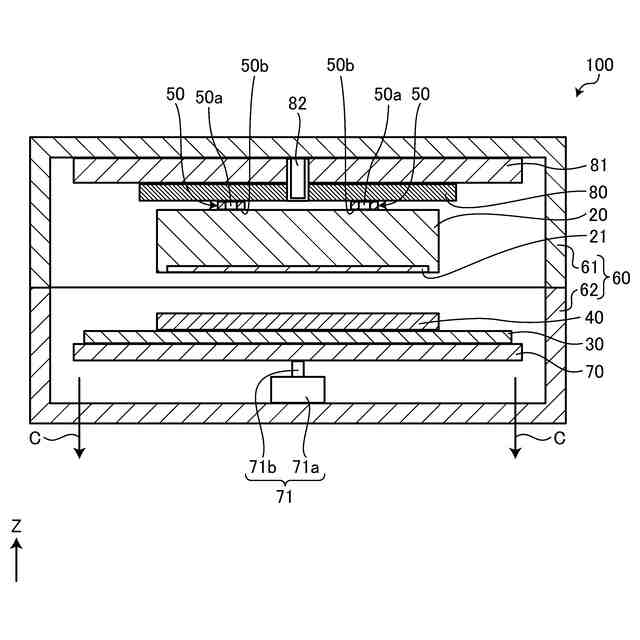

図５Ａは、貼り合わせ装置が行う貼り合わせの処理手順を説明するための図である。
図５Ｂは、貼り合わせ装置が行う貼り合わせの処理手順を説明するための図である。
図５Ｃは、貼り合わせ装置が行う貼り合わせの処理手順を説明するための図である。
図５Ｄは、貼り合わせ装置が行う貼り合わせの処理手順を説明するための図である。
図５Ｅは、貼り合わせ装置が行う貼り合わせの処理手順を説明するための図である。
図６は、第１実施形態に係る治具に設けられたパッド部分の拡大平面図である。
図７は、図６のVII－VII線断面図である。

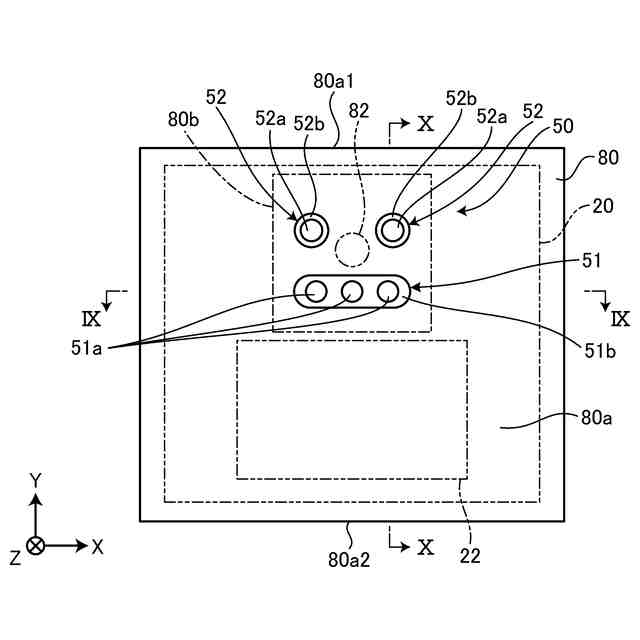

図８は、第１実施形態に係るパッドの形状を説明するための図である。
図９は、図８のIX－IX線断面図である。
図１０は、図８のＸ－Ｘ線断面図である。
図１１は、第２実施形態に係るパッドの形状を説明するための図である。
図１２は、第３実施形態に係るパッドの形状を説明するための図である。
図１３は、第４実施形態に係るパッドの形状を説明するための図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して、本願の開示する貼り合わせ装置および貼り合わせ方法の実施形態を詳細に説明する。なお、以下に示す実施形態によりこの発明が限定されるものではない。
【００１０】
（第１実施形態）
以下では先ず、第１実施形態に係る貼り合わせ装置によって製作される製品について説明する。第１実施形態では、貼り合わせ装置によってディスプレイ装置（表示装置）が製作される。
