公開番号2025174026
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080013
出願日2024-05-16
発明の名称線状発光体
出願人株式会社TISM
代理人弁理士法人岡田国際特許事務所
主分類F21S 4/24 20160101AFI20251120BHJP(照明)
要約【課題】長手方向に亘り所望の明るさで発光することができると共に、故障や光源の接続部分の剥離などを抑制し、耐久性の向上を図ることができる線状発光体を提供する。
【解決手段】線状発光体10,20,30は、透光性を備える長尺状の保護材12,32と、発光基布14,24とを備える。発光基布14,24は、耐熱性と柔軟性を備え保護材12,32内に挿入可能な幅を有する長尺状の帯状基布3と、帯状基布3の長手方向に沿って導電性糸4が縫い付けられることで帯状基布3の導電性糸4が縫い付けられた側の面に電気的に導通するよう構成された電気回路図5と、電気回路図5上において帯状基布3の長手方向に沿って配設されており、電気回路図5と電気的に接続されている複数の発光素子8とを有し、発光基布14,24が保護材12,32の内部において保護材12,32の長手方向に沿って配設された構成とされる。
【選択図】図1
特許請求の範囲【請求項１】
透光性を備える長尺状の保護材と、
発光基布と、を備え、
前記発光基布は、
耐熱性と柔軟性を備え前記保護材内に配設可能な幅を有する長尺状の帯状基布と、
前記帯状基布の長手方向に沿って導電性糸が縫い付けられることで前記帯状基布の前記導電性糸が縫い付けられた側の面に電気的に導通するよう構成された電気回路図と、
前記電気回路図上において前記帯状基布の長手方向に沿って配設されており、前記電気回路図と電気的に接続されている複数の発光素子と、を有し、
前記発光基布が前記保護材の内部において前記保護材の長手方向に沿って配設されている線状発光体。
続きを表示（約 710 文字）【請求項２】
請求項１に記載された線状発光体であって、
前記電気回路図は、前記帯状基布上において上糸と下糸の少なくとも一方が前記導電性糸によって縫い付けられた構成であり、
前記発光基布が螺旋状に捻じれた状態で前記保護材の内部において前記保護材の長手方向に沿って配設されている線状発光体。
【請求項３】
請求項１に記載された線状発光体であって、
前記電気回路図は、前記帯状基布上において上糸と下糸の両方が前記導電性糸によって縫い付けられた構成であり、

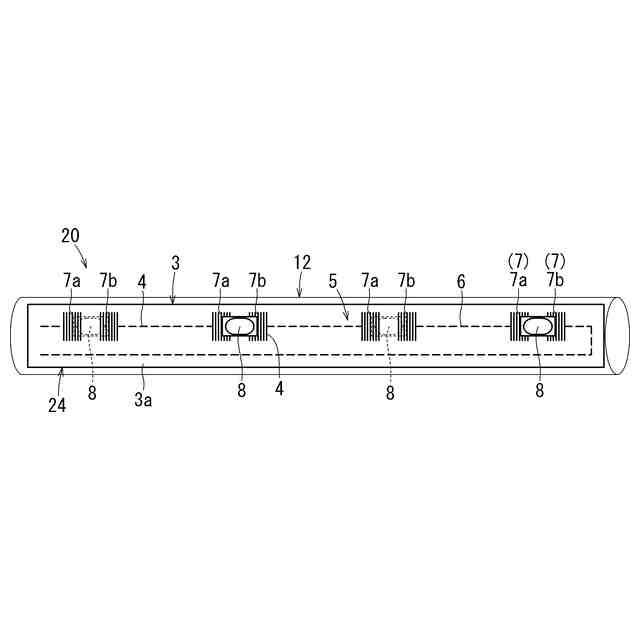

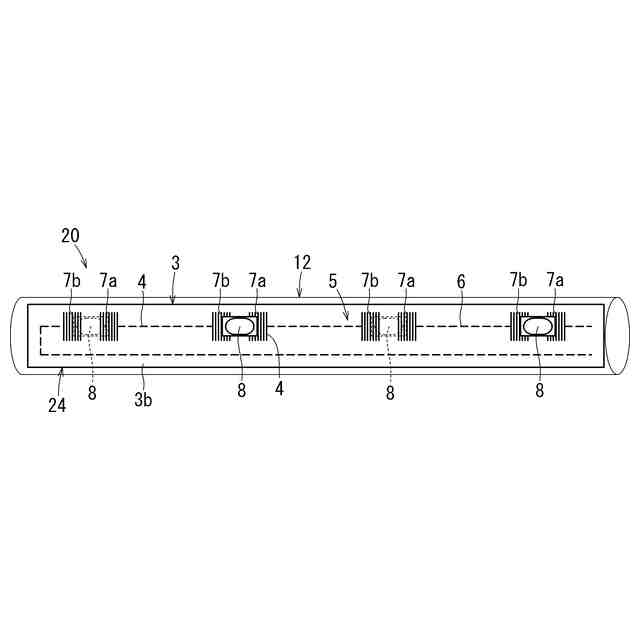

前記発光基布は、前記帯状基布の両面に前記複数の発光素子が配設された状態で、前記保護材の内部において前記保護材の長手方向に沿って配設されている線状発光体。
【請求項４】
請求項１から３のいずれか一項に記載された線状発光体であって、
前記電気回路図は、金属箔糸が縫い付けられることで前記発光素子を配設可能に構成された複数の接続部を有し、
前記複数の接続部を介して前記複数の発光素子と前記電気回路図が電気的に接続されている線状発光体。
【請求項５】
請求項１から３のいずれか一項に記載された線状発光体であって、
前記保護材は、中空管であり、前記発光基布が前記中空管の内部において前記中空管の長手方向に沿って配設されている線状発光体。
【請求項６】
請求項１から３のいずれか一項に記載された線状発光体であって、

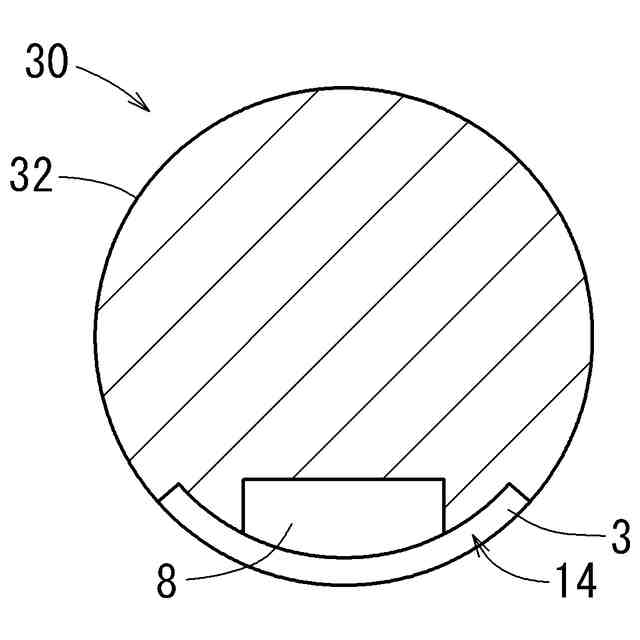

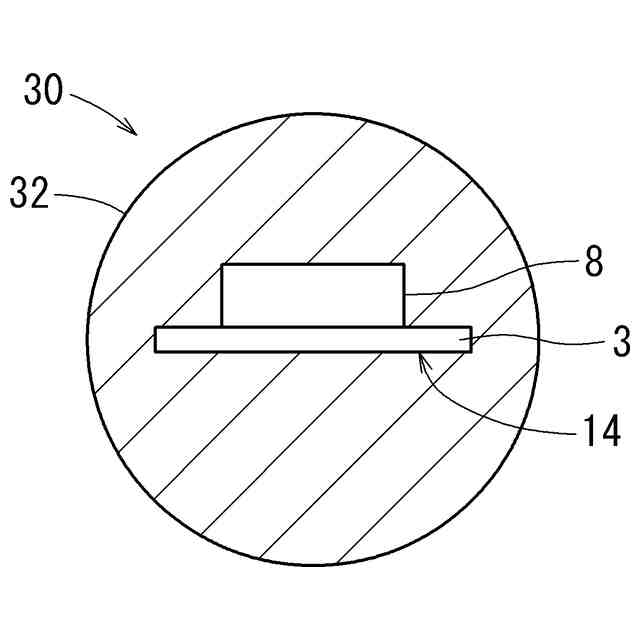

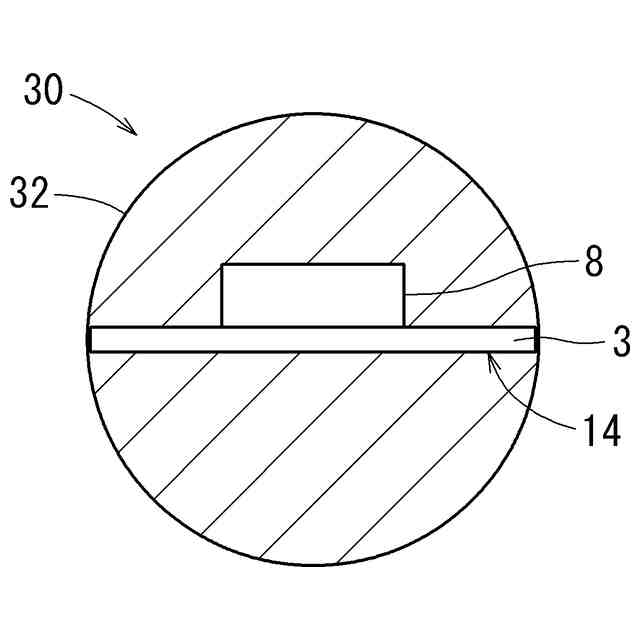

前記保護材は、樹脂製の中実部材であり、前記発光基布が前記中実部材の内部において前記中実部材の長手方向に沿って埋設されている線状発光体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、線状発光体に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、発光体として、ＬＥＤ等の光源を端部に接続させた光ファイバが知られている。屈曲性を有する光ファイバは、形状の自由度が高く、通信用のほか照明用や装飾用など、様々な用途に利用されている。例えば特許文献１には、発光体（光ファイバ）が開示されている。この発光体は、光源からの光が光ファイバ内を通り、光源と逆側の端部を発光させている。また、光ファイバの一部の箇所にあえて傷をつけて、その箇所から光が漏れて発光するように構成することもできる。
【０００３】
一方で、特許文献１に記載された発光体は、端部のみに光源が設けられているため、光源からの光が光源と逆側の端部に向かうにつれて弱くなり、光源から離れた発光箇所や、光源と反対側の端部に亘って均一の明るさで発光させることは困難である。そこで、照明用途や装飾用途を目的として、電線や基材に複数のＬＥＤを直接取り付けた発光体などが利用されている。
【先行技術文献】
【特許文献】
【０００４】
特許第７０３３３６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、電線や基材に複数の光源を取り付けた発光体は、利用者が光源に直接触れることで、故障や光源の接続部分の剥離が発生する懸念がある。
【０００６】
本発明は、このような点に鑑みて創案されたものであり、本発明が解決しようとする課題は、長手方向に亘り所望の明るさで発光することができると共に、故障や光源の接続部分の剥離などを抑制し、耐久性の向上を図ることができる線状発光体を提供することにある。
【課題を解決するための手段】
【０００７】

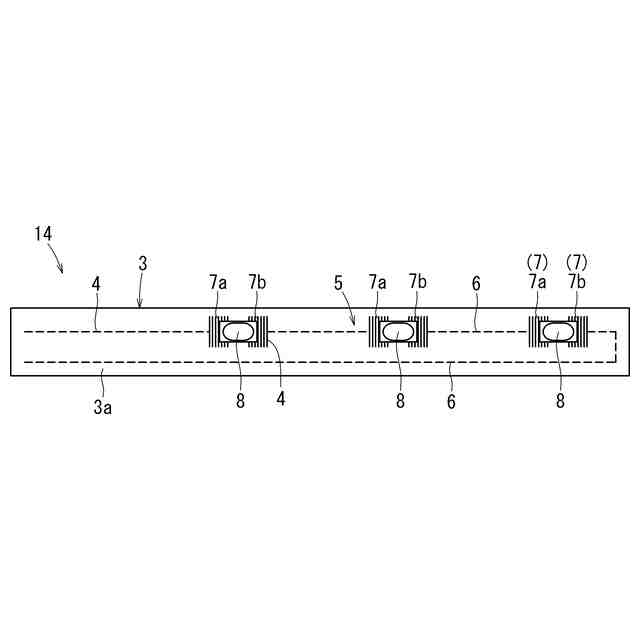

上記課題を解決する線状発光体の一つの特徴は、透光性を備える長尺状の保護材と、発光基布とを備え、前記発光基布は、耐熱性と柔軟性を備え前記保護材内に配設可能な幅を有する長尺状の帯状基布と、前記帯状基布の長手方向に沿って導電性糸が縫い付けられることで前記帯状基布の前記導電性糸が縫い付けられた側の面に電気的に導通するよう構成された電気回路図と、前記電気回路図上において前記帯状基布の長手方向に沿って配設されており、前記電気回路図と電気的に接続されている複数の発光素子とを有し、前記発光基布が前記保護材の内部において前記保護材の長手方向に沿って配設された構成とされる。
【０００８】
上記構成の一つの特徴及び利点は、線状発光体は、透光性を備える長尺状の保護材の内部に長尺状の発光基布が配設された構成である。発光基布は、長尺状の帯状基布の導電性糸が縫い付けられた側の面に電気的に導通するよう構成された電気回路図と、電気回路図上に配設され電気回路図と電気的に接続されている複数の発光素子を有している。複数の発光素子が帯状基布の長手方向に沿って配設された構成により、発光基布の任意の箇所に発光素子を複数配設した線状発光体を構成できる。すなわち、線状発光体の光源を長手方向に沿って複数配設することにより、線状発光体の長手方向に亘り所望の明るさで発光させることができる。さらに、発光素子を含む発光基布を保護材で覆うことで、利用者が光源に直接触れることによる故障や、接続部分の剥離等の発生を抑制でき、耐久性向上を図ることができる。
【０００９】

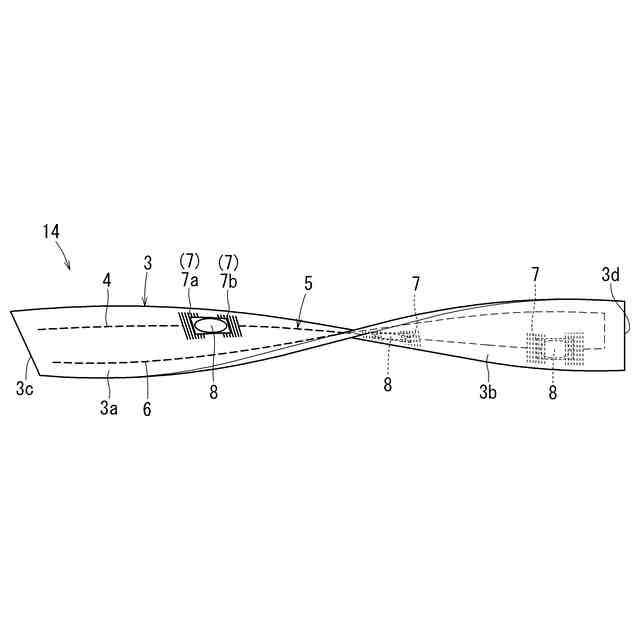

上記線状発光体について、前記電気回路図は、前記帯状基布上において上糸と下糸の少なくとも一方が前記導電性糸によって縫い付けられた構成であり、前記帯状基布が螺旋状に捻じれた状態で前記保護材の内部において前記保護材の長手方向に沿って配設されている構成としても良い。
【００１０】

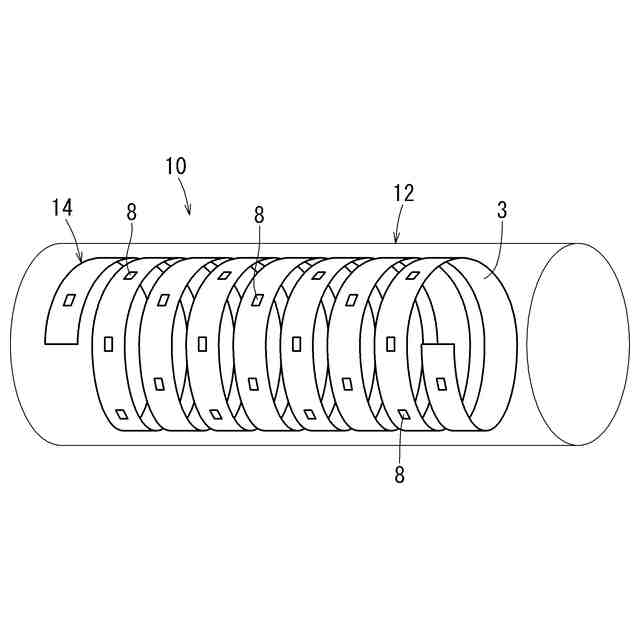

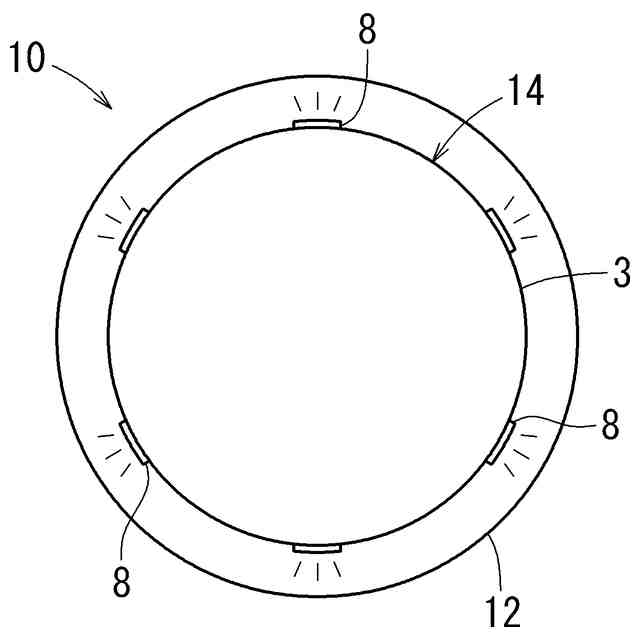

上記構成の一つの特徴及び利点は、発光基布は、柔軟性を備えた帯状基布の少なくとも一方の面に電気回路図が構成され、電気回路図上に複数の発光素子が配設されている。保護材の内部に発光基布を螺旋状に捻じれた状態で配設することにより、発光素子が保護材の長手方向中心軸から多方向を向くように配置され、保護材の周方向における発光範囲をより広くできる。
（【００１１】以降は省略されています）
