特許ウォッチ

公開番号2025171698
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077293
出願日2024-05-10
発明の名称電源制御装置および電源制御プログラム
出願人株式会社デンソーテン
代理人弁理士法人酒井国際特許事務所
主分類H02J 9/00 20060101AFI20251113BHJP(電力の発電,変換,配電)
要約【課題】フェイルセーフ制御中に期待通りに負荷スイッチが遮断されるか否かをチェックできる電源制御装置および電源制御プログラムを提供する。
【解決手段】実施形態に係る電源制御装置は、負荷スイッチと、コントローラと、低下回路とを備える。負荷スイッチは、第1電源および第2電源から複数の負荷のそれぞれに電力の供給および遮断が可能である。コントローラは、第1電源が失陥した場合に第2電源から複数の負荷に電力を供給させ、第2電源の電圧低下に伴い、優先度の低い負荷に電力を供給する負荷スイッチを遮断する。低下回路は、第2電源の電圧を時間の経過とともに低下させる。コントローラは、診断モードを有し、診断モードになると、低下回路を作動させ、低下回路による第2電源の電圧低下に伴い優先度の低い負荷に電力を供給する負荷スイッチが遮断されるか否かをチェックする。
【選択図】図1
特許請求の範囲【請求項１】
第１電源および第２電源から複数の負荷のそれぞれに電力の供給および遮断が可能な負荷スイッチと、
前記第１電源が失陥した場合に前記第２電源から前記複数の負荷に電力を供給させ、前記第２電源の電圧低下に伴い、優先度の低い負荷に電力を供給する前記負荷スイッチを遮断するコントローラと、
前記第２電源の電圧を時間の経過とともに低下させる低下回路と
を備え、
前記コントローラは、診断モードを有し、診断モードになると、前記低下回路を作動させ、前記低下回路による前記第２電源の電圧低下に伴い優先度の低い負荷に電力を供給する前記負荷スイッチが遮断されるか否かをチェックする
電源制御装置。
続きを表示（約 1,400 文字）【請求項２】
前記低下回路は、前記第２電源から前記負荷への給電経路に設けられ、前記第２電源を放電させる放電回路である
請求項１に記載の電源制御装置。
【請求項３】
前記低下回路は、
前記給電経路とグランドとの間に接続される、放電スイッチと抵抗との直列回路
を含む
請求項２に記載の電源制御装置。
【請求項４】
前記低下回路は、
前記給電経路とグランドとの間に接続される、放電スイッチと定電流回路との直列回路
を含む
請求項２に記載の電源制御装置。
【請求項５】
前記低下回路は、
前記給電経路とグランドとの間に接続されるコンデンサと、
前記コンデンサと並列に接続される、放電スイッチと抵抗との直列回路と
を含む
請求項２に記載の電源制御装置。
【請求項６】
前記第１電源から前記複数の負荷に電力を供給する第１系統と、前記第２電源から前記複数の負荷に電力を供給する第２系統とを接続および遮断可能な系統間スイッチを備え、
前記コントローラは、
前記第１系統および前記第２系統に失陥がない通常時に前記第１電源または前記第２電源によって前記コンデンサを充電し、
前記第１系統または前記第２系統の失陥を検知すると、前記系統間スイッチを遮断し、前記コンデンサから前記第２系統に電力を供給して前記第２系統の失陥か否かを前記第２系統の電圧に基づいて判定する
請求項５に記載の電源制御装置。
【請求項７】
自動運転走行可能な車両に搭載され、
前記コントローラは、
前記診断モードにおいて、前記低下回路による前記第２電源の電圧低下に伴い優先度の低い負荷に電力を供給する前記負荷スイッチが遮断されない場合、自動運転走行を禁止する
請求項１に記載の電源制御装置。
【請求項８】
前記コントローラは、
前記低下回路の作動によって前記第２電源の電圧が閾値未満になると、優先度の低い負荷に電力を供給する前記負荷スイッチを遮断する制御を行って、前記負荷スイッチが遮断されるか否かをチェックする
請求項１に記載の電源制御装置。
【請求項９】
前記コントローラは、
前記低下回路の作動によって前記第２電源の電圧が閾値範囲内の値になるまで低下すると、優先度の低い負荷に電力を供給する前記負荷スイッチを遮断する制御を行って、前記負荷スイッチが遮断されるか否かをチェックする
請求項１に記載の電源制御装置。
【請求項１０】
第１電源および第２電源から複数の負荷のそれぞれに電力の供給および遮断が可能な負荷スイッチと、
前記第１電源が失陥した場合に前記第２電源から前記複数の負荷に電力を供給させ、前記第２電源の電圧低下に伴い、優先度の低い負荷に電力を供給する前記負荷スイッチを遮断するコントローラと、
前記第２電源の電圧を時間の経過とともに低下させる低下回路と
を備える電源制御装置の診断モードを有する前記コントローラに
前記診断モードになると、前記低下回路を作動させ、前記低下回路による前記第２電源の電圧低下に伴い優先度の低い負荷に電力を供給する前記負荷スイッチが遮断されるか否かをチェックする手順を実行させる
電源制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
開示の実施形態は、電源制御装置および電源制御プログラムに関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
冗長電源システムでは、メイン電源が失陥した場合に、バックアップ電源から複数の負荷に給電するフェイルセーフ制御を行う。ただし、バックアップ電源の充電残量には限りがある。
【０００３】
このため、冗長電源システムでは、複数の負荷に優先度を設定し、フェイルセーフ制御中にバックアップ電源の充電残量が減少するにつれて優先度の低い負荷に給電する負荷スイッチを遮断する（例えば、特許文献１参照）。これにより、冗長電源システムは、バックアップ電源の充電残量の減少を抑制することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－４２３３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、この先行技術では、実際に電源失陥が発生したときのフェイルセーフ制御中に、期待通りに負荷スイッチが遮断されるか否かが分からない。
【０００６】
実施形態の一態様は、上記に鑑みてなされたものであって、フェイルセーフ制御中に期待通りに負荷スイッチが遮断されるか否かをチェックできる電源制御装置および電源制御プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
実施形態に係る電源制御装置は、負荷スイッチと、コントローラと、低下回路とを備える。前記負荷スイッチは、第１電源および第２電源から複数の負荷のそれぞれに電力の供給および遮断が可能である。前記コントローラは、前記第１電源が失陥した場合に前記第２電源から前記複数の負荷に電力を供給させ、前記第２電源の電圧低下に伴い、優先度の低い負荷に電力を供給する前記負荷スイッチを遮断する。前記低下回路は、前記第２電源の電圧を時間の経過とともに低下させる。前記コントローラは、診断モードを有し、診断モードになると、前記低下回路を作動させ、前記低下回路による前記第２電源の電圧低下に伴い優先度の低い負荷に電力を供給する前記負荷スイッチが遮断されるか否かをチェックする。
【発明の効果】
【０００８】
実施形態に係る電源制御装置および電源制御プログラムは、診断モードにおいて、第２電源の電圧を低下させ、フェイルセーフ制御中に第２電源の充電残量が減少した状態を再現した上で負荷スイッチが期待通りに遮断されるか否かをチェックする。これにより、実施形態に係る電源制御装置および電源制御プログラムは、フェイルセーフ制御中に期待通りに負荷スイッチが遮断されるか否かをチェックできる。
【図面の簡単な説明】
【０００９】

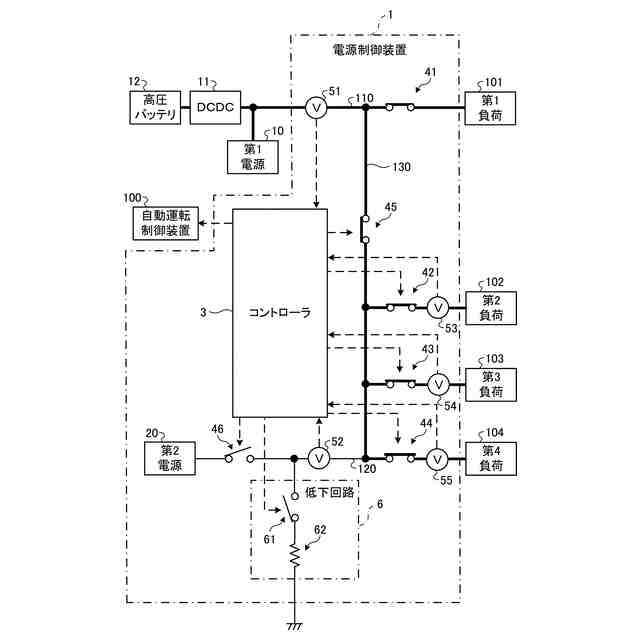

図１は、第１実施形態に係る電源制御装置の構成例を示す説明図である。

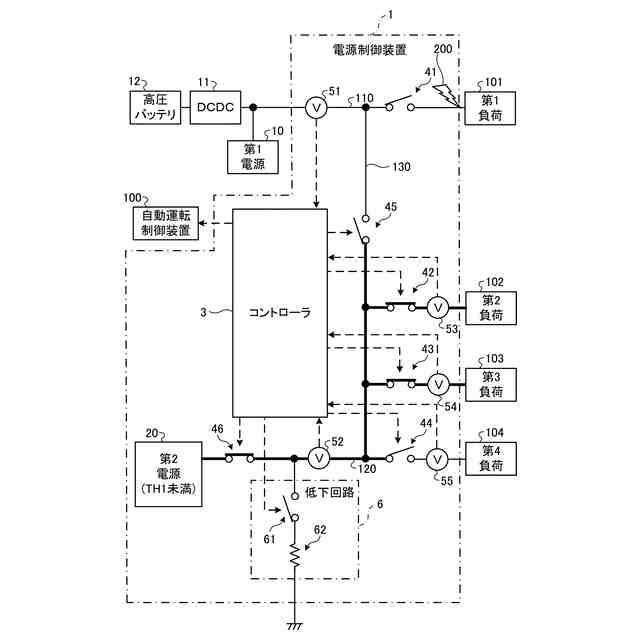

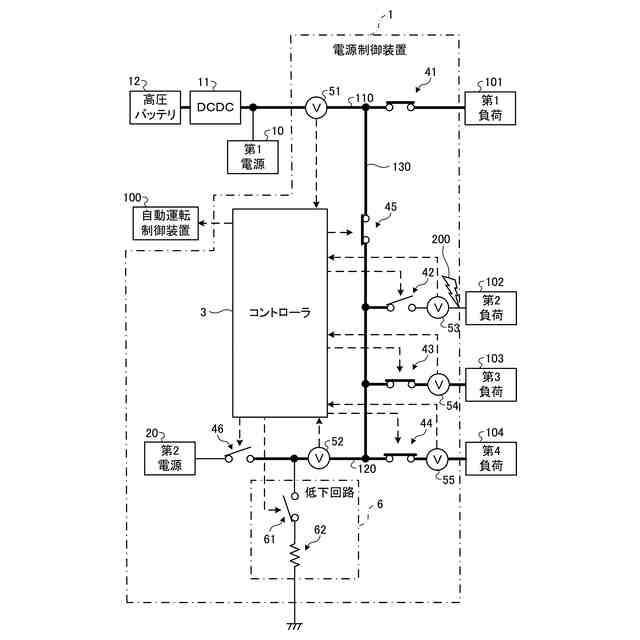

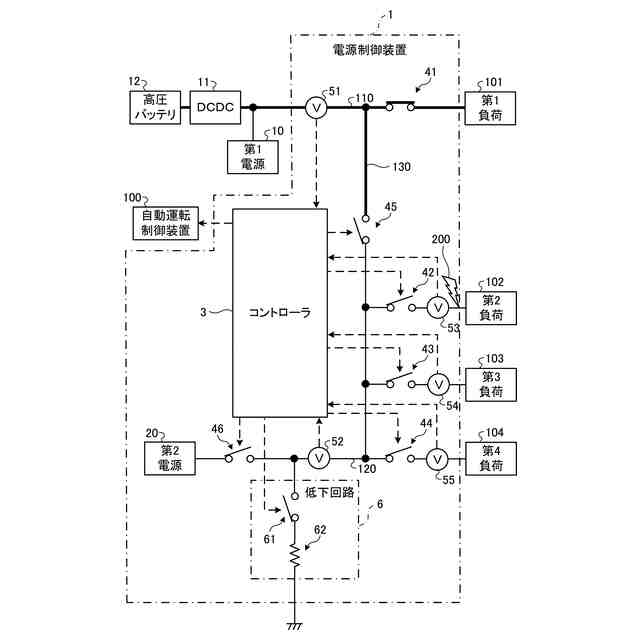

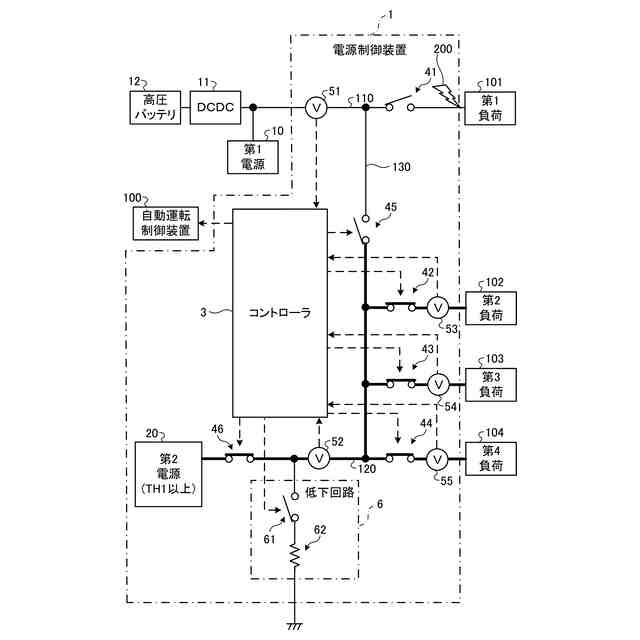

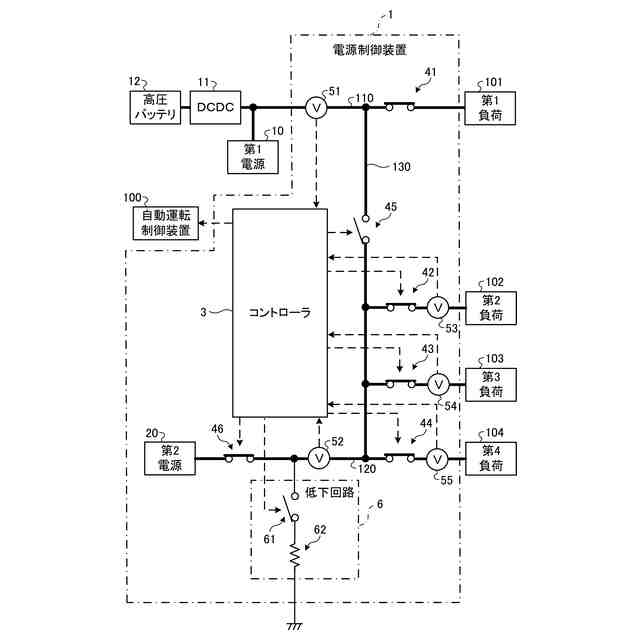

図２は、第１実施形態に係る電源制御装置の制御モード時動作の説明図である。
図３は、第１実施形態に係る電源制御装置の制御モード時動作の説明図である。
図４は、第１実施形態に係る電源制御装置の制御モード時動作の説明図である。
図５は、第１実施形態に係る電源制御装置の制御モード時動作の説明図である。
図６は、第１実施形態に係る電源制御装置の制御モード時動作の説明図である。
図７は、第１実施形態に係る電源制御装置の制御モード時動作の説明図である。
図８は、第１実施形態に係る電源制御装置の制御モード時動作の説明図である。

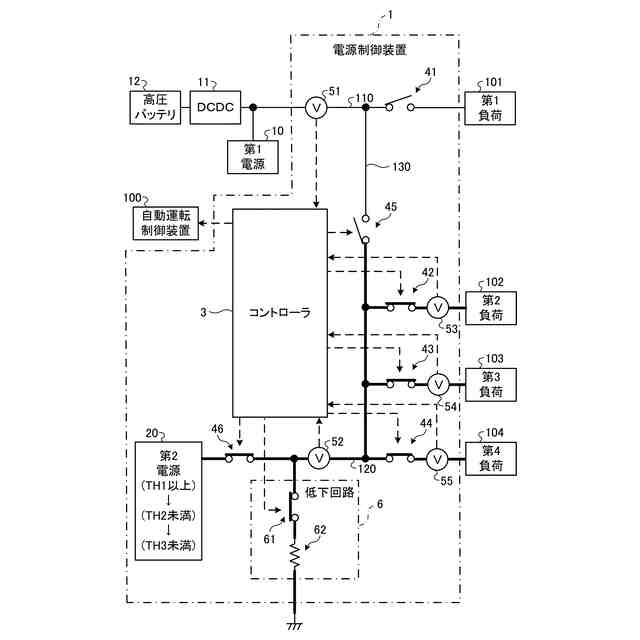

図９は、第１実施形態に係る電源制御装置の診断モード時動作の説明図である。
図１０は、第１実施形態に係るコントローラが診断モードにおいて実行する処理の一例を示すフローチャートである。
図１１は、第１実施形態に係るコントローラが制御モードにおいて実行する処理の一例を示すフローチャートである。
図１２は、第１実施形態に係るコントローラが制御モードにおいて実行する処理の一例を示すフローチャートである。
図１３は、第１実施形態に係るコントローラが制御モードにおいて実行する処理の一例を示すフローチャートである。
図１４は、第２実施形態に係る電源制御装置の構成および制御モード時動作の説明図である。
図１５は、第２実施形態に係る電源制御装置の構成および制御モード時動作の説明図である。
図１６は、第２実施形態に係る電源制御装置の診断モード時動作の説明図である。
図１７は、第２実施形態に係る電源制御装置の診断モード時動作の説明図である。
図１８は、第２実施形態に係る電源制御装置の診断モード時動作の説明図である。
図１９は、第２実施形態に係るコントローラが診断モードにおいて実行する処理の一例を示すフローチャートである。
図２０は、第２実施形態に係るコントローラが診断モードにおいて実行する処理の一例を示すフローチャートである。
図２１は、第２実施形態に係るコントローラが制御モードにおいて実行する処理の一例を示すフローチャートである。
図２２は、第２実施形態に係るコントローラが制御モードにおいて実行する処理の一例を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して、電源制御装置、および電源制御プログラムの実施形態を詳細に説明する。なお、以下に示す実施形態によりこの発明が限定されるものではない。以下では、自動運転機能を備える車両に搭載されて負荷へ電力を供給する電源制御装置を例に挙げて説明するが、実施形態に係る電源制御装置は、自動運転機能を備えていない車両に搭載されてもよい。また、実施形態に係る電源制御装置は、車両以外に搭載されてもよい。
（【００１１】以降は省略されています）
