公開番号2025169623
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074498
出願日2024-05-01
発明の名称受信機、受信システム、受信方法およびプログラム
出願人株式会社デンソーテン
代理人弁理士法人秀和特許事務所
主分類H04L 27/26 20060101AFI20251107BHJP(電気通信技術)
要約【課題】受信信号から精度よくパルスノイズを抽出し、除去する。
【解決手段】本受信機は、変調信号のデータ区間の先頭に付加されたガード区間と、当該ガード区間のコピー元であるデータ区間の末尾のガード相当区間との差分演算により、第一ノイズ信号を生成する。そして、本受信機では、ガード区間の信号またはガード相当区間の信号と、第二ノイズ信号との差分を最小にするようにフィルタパラメータが調整される。そして、本受信機は、当該調整されたフィルタパラメータにより生成された第二ノイズ信号をノイズレプリカ信号としてデータ区間に含まれるパルスノイズを除去する。
【選択図】図3
特許請求の範囲【請求項１】
変調信号のデータ区間の先頭に付加されたガード区間と、当該ガード区間のコピー元である前記データ区間の末尾のガード相当区間との差分演算により、第一ノイズ信号を生成し、
前記第一ノイズ信号を適応フィルタによって処理して第二ノイズ信号を生成し、
前記適応フィルタは、前記ガード区間の信号または前記ガード相当区間の信号と、前記第二ノイズ信号との差分を最小にするようにフィルタパラメータが調整され、
当該調整されたフィルタパラメータにより生成された前記第二ノイズ信号をノイズレプリカ信号として前記データ区間に含まれるパルスノイズを除去する
受信機。
続きを表示（約 1,400 文字）【請求項２】
前記第二ノイズ信号を繰り返し並べて前記データ区間全体の長さの前記ノイズレプリカ信号を生成する請求項１に記載の受信機。
【請求項３】
前記データ区間全体の長さの前記ノイズレプリカ信号と前記データ区間との相互相関におけるピーク位置にしたがい、前記ノイズレプリカ信号の時間軸上の位置をシフトし、前記データ区間と前記ノイズレプリカ信号との相対位置を整合させる請求項２に記載の受信機。
【請求項４】
前記ノイズレプリカ信号をシフトすることによって発生する、前記データ区間に対応する前記時間軸上で前記ノイズレプリカ信号が存在しない部分区間は、ゼロデータで補完される請求項３に記載の受信機。
【請求項５】
前記データ区間の前半部分においては、前記ガード区間の信号により生成された前記ノイズレプリカ信号を、前記データ区間の後半部分においては、前記ガード相当区間の信号により生成された前記ノイズレプリカ信号を、それぞれ用いてパルスノイズを除去する請求項１に記載の受信機。
【請求項６】
受信機と、出力装置とを備える受信システムであり、前記受信機は、
変調信号のデータ区間の先頭に付加されたガード区間と、当該ガード区間のコピー元である前記データ区間の末尾のガード相当区間との差分演算により、第一ノイズ信号を生成し、
前記第一ノイズ信号を適応フィルタによって処理して第二ノイズ信号を生成し、
前記適応フィルタは、前記ガード区間の信号または前記ガード相当区間の信号と、前記第二ノイズ信号との差分を最小にするようにフィルタパラメータが調整され、
当該調整されたフィルタパラメータにより生成された前記第二ノイズ信号をノイズレプリカ信号として前記データ区間に含まれるパルスノイズを除去する
受信システム。
【請求項７】
受信機が、
変調信号のデータ区間の先頭に付加されたガード区間と、当該ガード区間のコピー元である前記データ区間の末尾のガード相当区間との差分演算により、第一ノイズ信号を生成し、
前記第一ノイズ信号を適応フィルタによって処理して第二ノイズ信号を生成し、
前記適応フィルタは、前記ガード区間の信号または前記ガード相当区間の信号と、前記第二ノイズ信号との差分を最小にするようにフィルタパラメータが調整され、
当該調整されたフィルタパラメータにより生成された前記第二ノイズ信号をノイズレプリカ信号として前記データ区間に含まれるパルスノイズを除去する
受信方法。
【請求項８】
受信機に、
変調信号のデータ区間の先頭に付加されたガード区間と、当該ガード区間のコピー元である前記データ区間の末尾のガード相当区間との差分演算により、第一ノイズ信号を生成し、
前記第一ノイズ信号を適応フィルタによって処理して第二ノイズ信号を生成し、
前記適応フィルタは、前記ガード区間の信号または前記ガード相当区間の信号と、前記第二ノイズ信号との差分を最小にするようにフィルタパラメータが調整され、
当該調整されたフィルタパラメータにより生成された前記第二ノイズ信号をノイズレプリカ信号として前記データ区間に含まれるパルスノイズを除去する処理を実行させるための
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、受信機、受信システム、受信方法およびプログラムに関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
下記特許文献１には、復調したＯＦＤＭ信号のヌル部（無信号部）に存在する雑音成分をサブキャリア周波数の信号に含まれる雑音成分として検出して抑圧することが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－３４１２４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ＯＦＤＭ信号等、無線の受信信号中に含まれているパルスノイズを除去するには、その受信信号中の時間軸方向でのパルスノイズの発生時刻（時間軸上の位置）や周期を精度よく求めることが望ましい。しかし、従来の技術は、ＯＦＤＭ信号のヌル部（無信号部）に存在する雑音成分を求めるものであり、受信信号中のパルスノイズの発生時刻や周期を求めるものではない。例えば、復調前の受信信号では、パルスノイズに信号成分が重畳している。このため、正確なパルスノイズの発生時刻や周期を求めることが難しかった。開示の実施形態の側面は、受信信号から精度よくパルスノイズを抽出し、除去することである。
【課題を解決するための手段】
【０００５】
開示の実施形態は、受信機によって例示される。本受信機は、変調信号のデータ区間の先頭に付加されたガード区間と、当該ガード区間のコピー元であるデータ区間の末尾のガード相当区間との差分演算により、第一ノイズ信号を生成する。そして、本受信機は、第一ノイズ信号を適応フィルタによって処理して第二ノイズ信号を生成する。そして、この適応フィルタでは、ガード区間の信号またはガード相当区間の信号と、第二ノイズ信号との差分を最小にするようにフィルタパラメータが調整される。そして、本受信機は、当該調整されたフィルタパラメータにより生成された第二ノイズ信号をノイズレプリカ信号としてデータ区間に含まれるパルスノイズを除去する。
【発明の効果】
【０００６】
このように、本受信機は、変調信号のデータ区間の先頭に付加されたガード区間と、当該ガード区間のコピー元であるデータ区間の末尾のガード相当区間との差分演算により、第一ノイズ信号を生成する。ガード区間とガード相当区間とは同一の信号成分を含むので、本受信機は、適切に第一ノイズ信号を取得できる。
【０００７】
さらに、本受信機は、ガード区間の信号またはガード相当区間の信号と生成される第二ノイズ信号との差分を最小にするようにフィルタパラメータを調整する適応フィルタによって第一ノイズ信号から第二ノイズ信号を生成する。適応フィルタは、差分を最小にするようにフィルタパラメータ（フィルタの係数）を調整できる。このため、本受信機は、ガード区間の信号またはガード相当区間の信号と生成される第二ノイズ信号との差分が最小となるような望ましい第二ノイズ信号を生成できる。
【０００８】
そして、本受信機は、当該調整されたフィルタパラメータにより生成された第二ノイズ
信号をノイズレプリカ信号として用いて、データ区間に含まれるパルスノイズを除去するので、望ましい第二ノイズ信号に基づいてパルスノイズを除去できる。すなわち、本受信機は、受信信号から精度よくパルスノイズを抽出でき、除去できる。
【図面の簡単な説明】
【０００９】
図１は、受信システムのハードウェア構成を例示する図である。
図２は、ＲＦ回路の詳細構成を例示する図である。

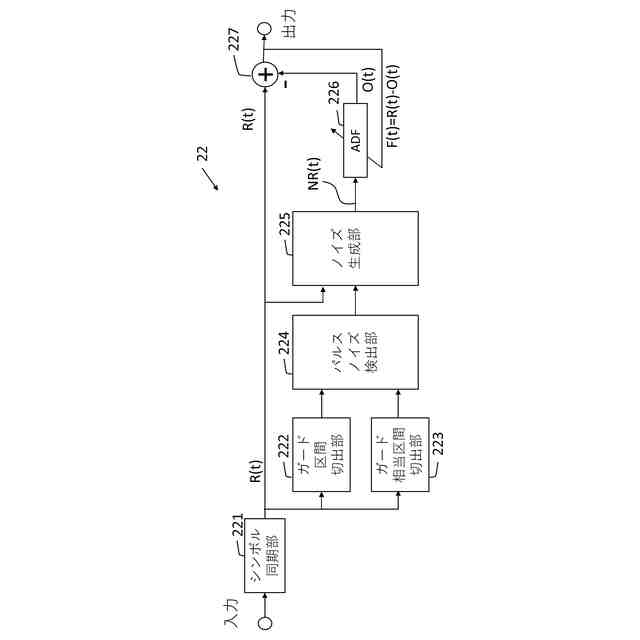

図３は、ノイズ除去回路の詳細構成を例示する図である。
図４は、パルスノイズ検出部の詳細構成を例示する図である。

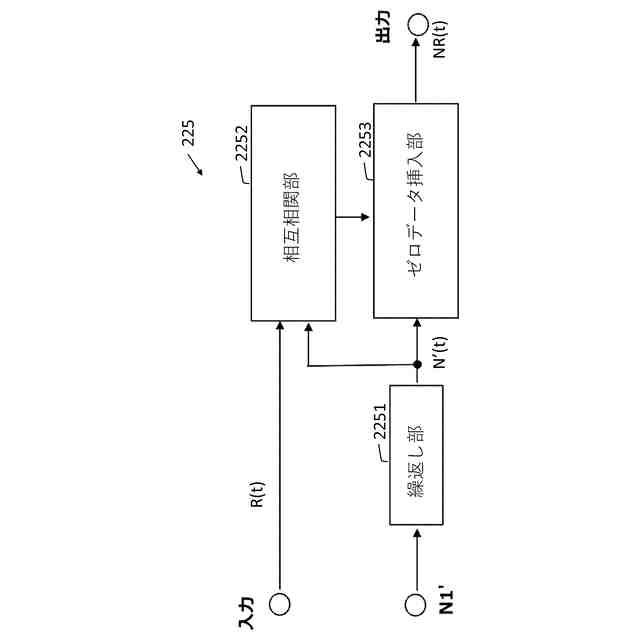

図５は、ノイズ生成部の詳細構成を例示する図である。
図６は、ノイズ除去回路の受信処理を例示するシーケンス図である。
図７は、変形例１に係るパルスノイズ検出部の詳細構成を例示する図である。
図８は、変形例２に係るノイズ除去回路の受信処理を例示するシーケンス図である。

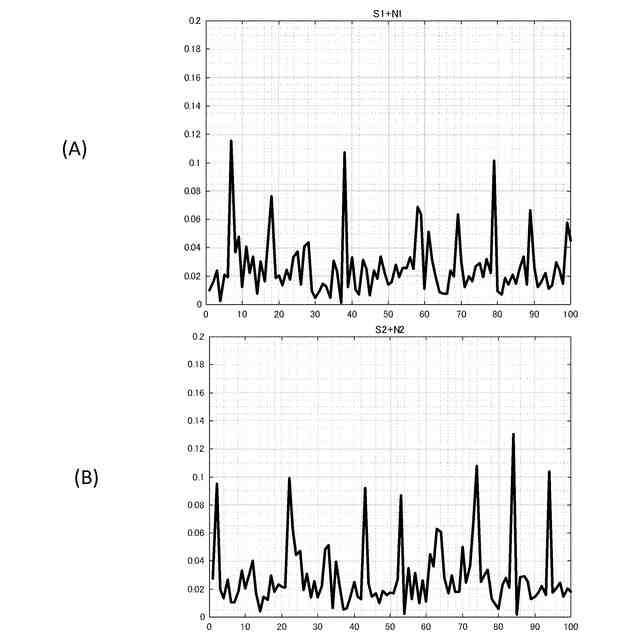

シミュレーション結果を例示する図である。
シミュレーション結果を例示する図である。
シミュレーション結果を例示する図である。
シミュレーション結果を例示する図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、一実施形態の受信システム１０、放送受信機としての放送受信部１６、受信方法およびプログラムが説明される。以下、本実施形態では、受信システム１０としては、デジタルテレビ、デジタルラジオ、または、これらを搭載した車載器が例示される。車載器は、例えば、オーディオ機能、ビジュアル機能、およびナビゲーション機能を有するヘッドユニットと呼ばれるものでもよい。
（【００１１】以降は省略されています）
