公開番号2025171265
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076424
出願日2024-05-09
発明の名称絶縁被膜付平角線の成形切断装置および絶縁被膜付平角線の成形切断方法
出願人三菱電機株式会社
代理人弁理士法人ぱるも特許事務所
主分類H02G 1/14 20060101AFI20251113BHJP(電力の発電,変換,配電)
要約【課題】生産性の高い絶縁被膜付平角線の成形切断装置および絶縁被膜付平角線の成形切断方法を提供する。
【解決手段】絶縁被膜付平角線の成形切断装置60は、絶縁被膜付平角線である線材Wを長手方向に搬送する搬送装置42と、線材Wの絶縁被膜10Cを除去する被膜剥離装置44、45と、被膜剥離部10WHを予め定められた形状に成形して切断する成形切断金型50とを備え、成形切断金型50は、被膜剥離部の長手方向に延びる2つの角部Kを面打ちする二対の第1面打成形部53Mを有するダイ53と、被膜剥離部WHの長手方向に延びる2つの角部Kを面打ちする二対の第2面打成形部55Mを有するストリッパプレート55と、被膜剥離部WHを予め定められた位置で切断するパンチ51とを有する。
【選択図】図11
特許請求の範囲【請求項１】
絶縁被膜付平角線である線材を長手方向に連続して搬送する搬送装置と、
前記線材の絶縁被膜を除去する被膜剥離装置と、
前記被膜剥離装置で被膜が除去された前記線材の被膜剥離部を予め定められた形状に成形して切断する成形切断金型とを備え、
前記成形切断金型は、前記被膜剥離部の長手方向に延びる２つの角部を面打ちする二対の第１面打成形部を有するダイと、
前記ダイの上に載置された前記被膜剥離部を前記ダイに対して加圧部によって押圧して前記被膜剥離部の長手方向に延びる２つの角部を面打ちする二対の第２面打成形部を有するストリッパプレートと、
前記被膜剥離部を予め定められた位置で切断するパンチとを有する絶縁被膜付平角線の成形切断装置。
続きを表示（約 1,600 文字）【請求項２】
前記ダイは、前記線材の切断時に前記パンチが上下方向に貫通するパンチ通過領域を有し、前記パンチ通過領域は、前記線材の前記被膜剥離部を前記パンチで打ち抜く、前記被膜剥離部の幅方向に対して対称な形状を有する第１切断部と第２切断部とを備え、
前記第１切断部は、前記被膜剥離部の幅方向の中央部を、前記被膜剥離部の幅方向に切断する第１中央切断部と、
前記第１中央切断部が切断する部分の前記被膜剥離部の幅方向の両外側部分を前記幅方向に対して前記線材の反搬送方向側に傾斜して広がるテーパ形状に切断する一対の第１テーパ切断部とからなり、
前記第２切断部は、前記被膜剥離部の幅方向の中央部を、前記被膜剥離部の幅方向に切断する第２中央切断部と、
前記第２中央切断部が切断する部分の前記被膜剥離部の幅方向の両外側部分を前記幅方向に対して前記線材の搬送方向側に傾斜して広がるテーパ形状に切断する一対の第２テーパ切断部とからなり、
前記パンチの先端の刃先の形状は、前記ダイの前記パンチ通過領域と同形状である請求項１に記載の絶縁被膜付平角線の成形切断装置。
【請求項３】
一対の前記第１テーパ切断部の幅方向の外側部分には、それぞれ、反搬送方向側に延びる第１面打成形部が接しており、一対の前記第２テーパ切断部の幅方向の外側部分には、それぞれ、搬送方向側に延びる第１面打成形部が接している請求項２に記載の絶縁被膜付平角線の成形切断装置。
【請求項４】
二対の前記第１面打成形部および、二対の前記第２面打成形部は、搬送される線材の長手方向に対して垂直な断面における角部を形成する二辺に対して傾斜している請求項１に記載の絶縁被膜付平角線の成形切断装置。
【請求項５】
前記パンチおよび前記ストリッパプレートは、同一の駆動源によって同時に駆動される請求項２に記載の絶縁被膜付平角線の成形切断装置。
【請求項６】
前記ダイを上方から見たときに、前記第１面打成形部の幅Ｌ１と、前記第１テーパ切断部の幅Ｌ２の関係は、Ｌ１＜＝Ｌ２である請求項２に記載の絶縁被膜付平角線の成形切断装置。
【請求項７】
前記成形切断金型は、前記被膜剥離部の中央部で前記線材を切断する請求項２に記載の絶縁被膜付平角線の成形切断装置。
【請求項８】
前記パンチは、刃先の上方に、切断した前記線材の端末部をシェービング加工するシェービング加工部を備える請求項１に記載の絶縁被膜付平角線の成形切断装置。
【請求項９】
前記第１中央切断部および前記第２中央切断部のいずれか一方は、搬送方向側に突出する凸状切断部を有し、
前記第１中央切断部および前記第２中央切断部の他方は、反搬送方向側に凹む凹状切断部を有する請求項２に記載の絶縁被膜付平角線の成形切断装置。
【請求項１０】
前記ダイは、前記線材の切断時に前記パンチが上下方向に貫通するパンチ通過領域を有し、
前記パンチ通過領域は、前記線材の前記被膜剥離部を前記パンチで打ち抜く、前記被膜剥離部の幅方向に対して対称な形状を有する第１切断部と第２切断部とを備え、
前記第１切断部は、前記被膜剥離部の幅方向の一方側を、前記線材の反搬送方向側に向かって弧状に膨らむように切断する第１弧状切断部と、幅方向の他方側を前記幅方向に対して前記線材の反搬送方向側に傾斜して切断する第１斜状切断部とを備え、
前記第２切断部は、前記被膜剥離部の幅方向の一方側を、前記線材の搬送方向側に向かって弧状に膨らむように切断する第２弧状切断部と、幅方向の他方側を前記幅方向に対して前記線材の搬送方向側に傾斜して切断する第２斜状切断部とを備え、
前記パンチの先端の刃先の形状は、前記ダイの前記パンチ通過領域の形状と同形状である請求項１に記載の絶縁被膜付平角線の成形切断装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、絶縁被膜付平角線の成形切断装置および絶縁被膜付平角線の成形切断方法に関するものである。
続きを表示（約 4,400 文字）【背景技術】
【０００２】
従来の平角線の剥離、面取り装置では、予め所定の長さに切断された被膜付平角線を保持し、平角線を４５度の角度に姿勢変更させてから面取り加工までを連動して構成している（例えば、特許文献１参照）。
また、コイル切断後に別工具となるコイニングパンチによって面取り形状を構成することで、別工程によってコイル切断後の面取り部を形成している（例えば、特許文献２参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第５６１７８８５号公報
特開２０２１－０４０４６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような従来の絶縁被膜剥離、面取り、コイル切断までを有する製造装置では、コイル剥離部の切断と絶縁被膜剥離後の面取り（面打ち）加工が別々に実施されており、コイルの姿勢変更に伴う位置ズレ、加工精度の悪化によるバリ残り、或いは、溶接時の溶け残り不良、絶縁処理不良などが懸念される。また、工程数の増加により高速化時の工程集約が困難となり、設備装置サイズが大型化し、コスト増加となるという課題があった。
【０００５】
本開示は、上記のような課題を解決するためになされたものであり、被膜剥離後の面打ち、線材の切断を同一装置内かつ同一工程で一括して実施できる、小型化、工程集約、高速生産といった生産性の高い絶縁被膜付平角線の成形切断装置および絶縁被膜付平角線の成形切断方法を得ることを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る絶縁被膜付平角線の成形切断装置は、
絶縁被膜付平角線である線材を長手方向に連続して搬送する搬送装置と、
前記線材の絶縁被膜を除去する被膜剥離装置と、
前記被膜剥離装置で被膜が除去された前記線材の被膜剥離部を予め定められた形状に成形して切断する成形切断金型とを備え、
前記成形切断金型は、前記被膜剥離部の長手方向に延びる２つの角部を面打ちする二対の第１面打成形部を有するダイと、
前記ダイの上に載置された前記被膜剥離部を前記ダイに対して加圧部によって押圧して前記被膜剥離部の長手方向に延びる２つの角部を面打ちする二対の第２面打成形部を有するストリッパプレートと、
前記被膜剥離部を予め定められた位置で切断するパンチとを有するものである。
また、本開示に係る絶縁被膜付平角線の成形切断方法は、
絶縁被膜付平角線を長手方向に連続して搬送する搬送工程と、
前記絶縁被膜付平角線の絶縁被膜の一部を除去する被膜剥離工程と、
前記被膜剥離工程で剥離された被膜剥離部の長手方向に延びる４つの角部を面打ちする面打成形工程と、
前記面打成形工程において前記被膜剥離部が加圧して保持された状態のまま前記被膜剥離部を予め定められた寸法に切断する切断工程とを有し、
前記面打成形工程と前記切断工程とを、１つの動力源による１ストロークによって一括処理するものである。
【発明の効果】
【０００７】
本開示に係る絶縁被膜付平角線の成形切断装置および絶縁被膜付平角線の成形切断方法によれば、
被膜剥離後の面打ち、線材の切断を同一装置内かつ同一工程で一括して実施できる、小型化、工程集約、高速生産といった生産性の高い絶縁被膜付平角線の成形切断装置および絶縁被膜付平角線の成形切断方法を提供できる。
【図面の簡単な説明】
【０００８】
実施の形態１による回転電機のステータに使用される略Ｕ字形状のセグメントコイルの斜視図である。
実施の形態１による複数のセグメントコイルを組み合わせた状態を示す斜視図である。
実施の形態１による複数のセグメントコイルを環状に組み合わせたコイル籠の斜視図である。
実施の形態１によるコイル籠をステータコアのスロット部に挿入した状態を示す斜視図である。
実施の形態１によるステータコアに挿入されたコイル籠の端末結合部を成形して接合した状態を示す斜視図である。
実施の形態１による絶縁被膜付平角線の成形切断装置の構成を示す模式図である。

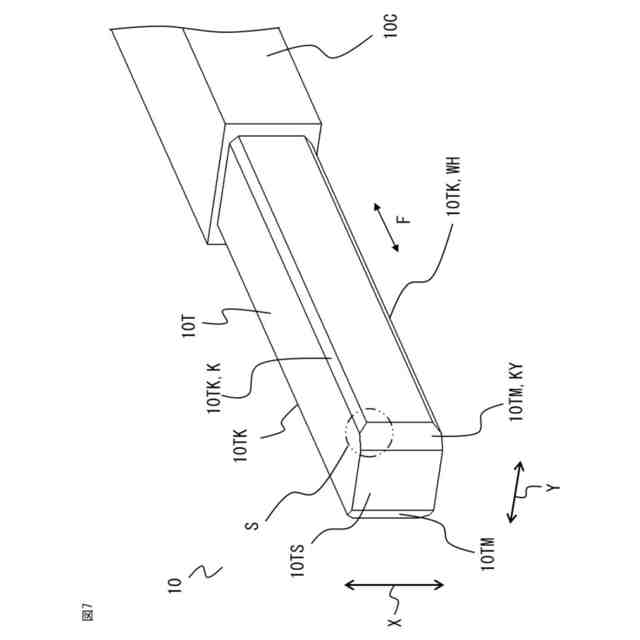

実施の形態１によるセグメントコイルの端末部近傍の斜視図である。
図８Ａは、セグメントコイルの端末部の正面図である。図８Ｂは、セグメントコイルの端末部の上面図である。

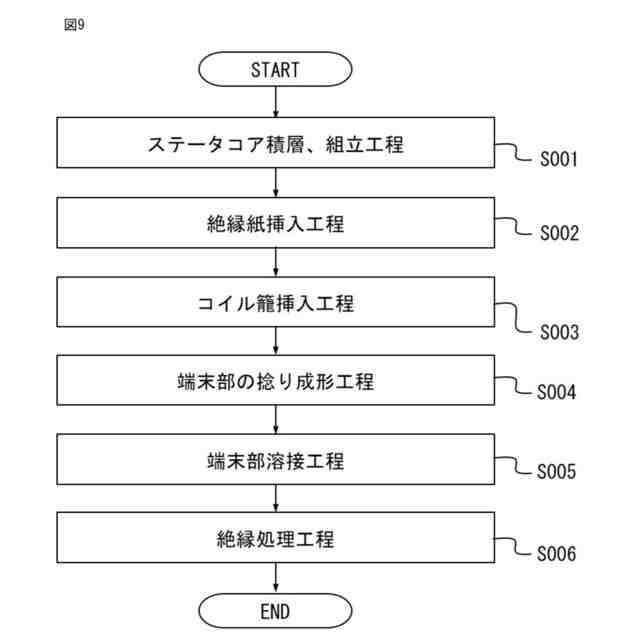

実施の形態１によるステータの製造工程を示すフローチャートである。
実施の形態１によるコイル籠の製造工程を示すフローチャートである。

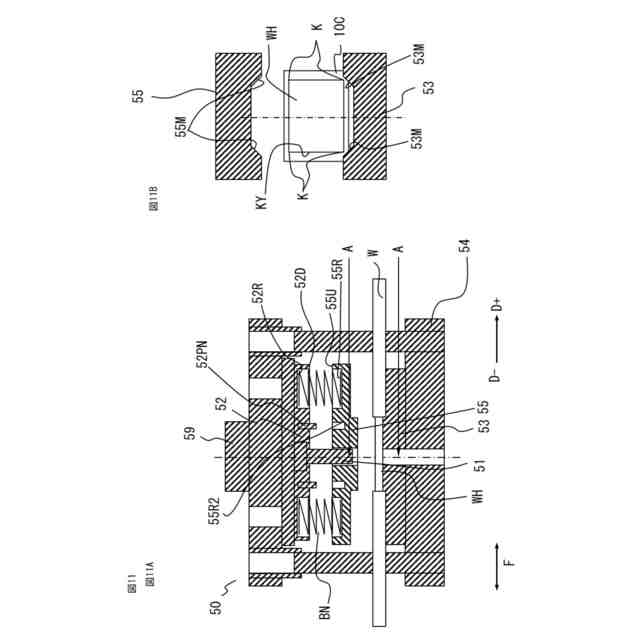

図１１Ａは、絶縁被膜付平角線の成形切断金型の断面図である。図１１Ｂは、図１１ＡのＡ－Ａ断面図である。
図１２Ａは、絶縁被膜付平角線の成形切断金型の断面図である。図１２Ｂは、図１２ＡのＡ－Ａ断面図である。
図１３Ａは、絶縁被膜付平角線の成形切断金型の断面図である。図１３Ｂは、図１３ＡのＡ－Ａ断面図である。
実施の形態１による成形切断金型のパンチと、ストリッパプレートと、ダイだけを抜き出した斜視図である。
図１５Ａは、パンチとダイの斜視図である。ストリッパプレートは図示していない。図１５Ｂは、パンチを図１５Ａの矢印Ｃ方向に見た図である。
図１６Ａは、図１４に示すダイの上面図である。図１６Ｂは、図１４に示すダイを上方から見た斜視図である。
図１６Ａの破線で囲んだ部分の要部拡大図である。
図１８Ａは、図１４に示すストリッパプレートの下面図である。図１８Ｂは、図１４に示すストリッパプレートを下方から見た斜視図である。
図１８Ａの破線で囲んだ部分の要部拡大図である。
図２０Ａは、線材と切断廃棄部の構成を示す上面図である。図２０Ｂは、線材と切断廃棄部の構成を示す側面図である。
実施の形態２による絶縁被膜付平角線の成形切断金型の断面図である。
実施の形態２によるパンチの先端部近傍の斜視図である。
実施の形態２による絶縁被膜付平角線の成形切断金型の断面図である。
実施の形態３による被膜剥離部の形成にレーザを利用する状態を示す斜視図である。
実施の形態３によるセグメントコイルの端末部の斜視図である。
実施の形態３によるセグメントコイルの端末部の上面図である。
実施の形態３によるステータコアと、ステータコアに挿入したセグメントコイルの端末部の斜視図である。
実施の形態３によるセグメントコイルの端末部の接合方法を示す斜視図である。
実施の形態３による成形切断金型のパンチと、ストリッパプレートと、ダイだけを抜き出した斜視図である。
図３０Ａは、パンチの斜視図である。図３０Ｂは、パンチを図３０Ａの矢印Ｃ方向に見た図である。
図３１Ａは、図２９に示すダイの上面図である。図３１Ｂは、図２９に示すダイを上方から見た斜視図である。
図３１Ａの破線で囲んだ部分の要部拡大図である。
図３３Ａは、図２９に示すストリッパプレートの下面図である。図３３Ｂは、図２９に示すストリッパプレートを下方から見た斜視図である。
図３４Ａは、実施の形態４による被膜剥離部の端末部の斜視図である。図３４Ｂは、実施の形態４による被膜剥離部の端末部の斜視図である。
実施の形態４による成形切断金型のパンチと、ストリッパプレートと、ダイだけを抜き出した斜視図である。
図３６Ａは、パンチの斜視図である。図３６Ｂは、パンチを図３６Ａの矢印Ｃ方向に見た図である。
図３７Ａは、図３５に示すダイの上面図である。図３７Ｂは、図３５に示すダイを上方から見た斜視図である。
図３７Ａの破線で囲んだ部分の要部拡大図である。
図３９Ａは、図３５に示すストリッパプレートの下面図である。図３９Ｂは、図３５に示すストリッパプレートを下方から見た斜視図である。
実施の形態１による線材のセンタリングのための他の例を示す図であり、図１１Ｂに対応する断面図である。
実施の形態１による線材のセンタリングのための他の例を示す図であり、図１５Ａに対応する上面図である。
【発明を実施するための形態】
【０００９】
実施の形態１．
以下、実施の形態１による絶縁被膜付平角線の成形切断装置および絶縁被膜付平角線の成形切断方法を、図を用いて説明する。
以下の説明において、軸方向Ｚ、径方向Ｘ、周方向Ｙというときは、セグメントコイルを利用するステータの軸方向、径方向、周方向を指す。また、平角線の「幅方向」は、セグメントコイルとなった平角線のスロット内における「周方向」に対応する。そのため「幅方向Ｙ」と同じ符号を使用している。

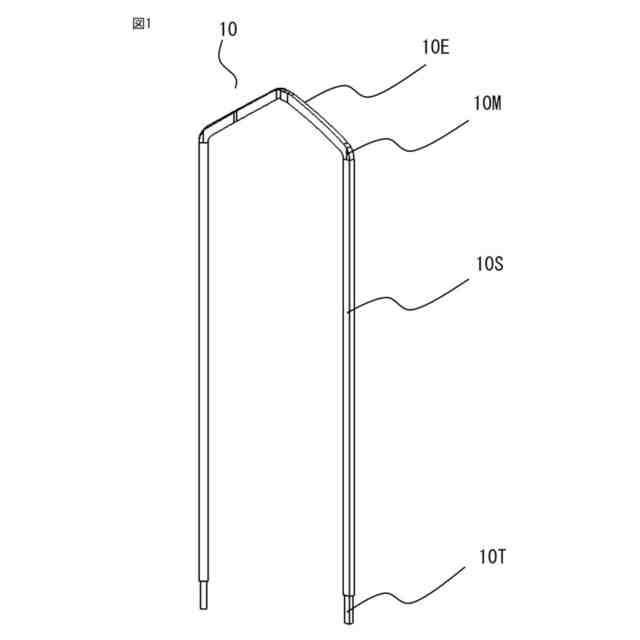

図１は、実施の形態１に係る回転電機のステータ１００に使用される略Ｕ字形状のセグメントコイル１０の斜視図である。
図２は、複数のセグメントコイル１０を組み合わせた状態を示す斜視図である。
図３は、複数のセグメントコイル１０を環状に組み合わせたコイル籠２０の斜視図である。

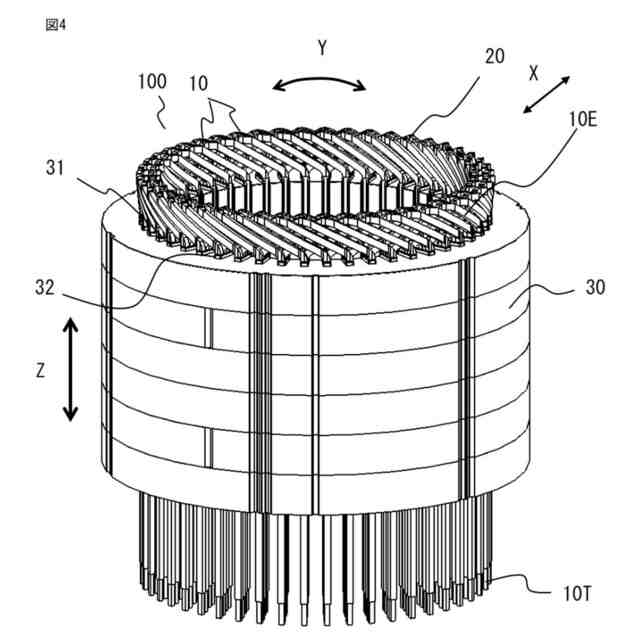

図４は、コイル籠２０をステータコア３０のスロット部３１に挿入した状態を示す斜視図である。

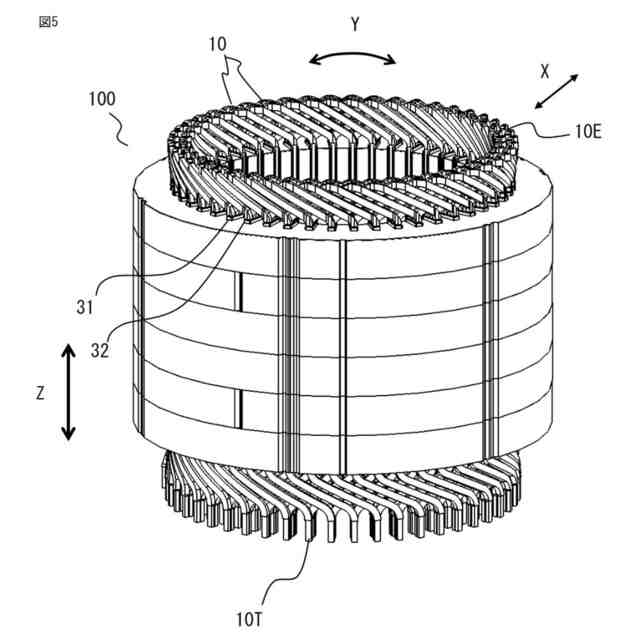

図５は、ステータコア３０に挿入されたコイル籠２０の端末部を成形して接合した状態を示す斜視図である。
図６は、絶縁被膜付平角線の成形切断装置６０の構成を示す模式図である。平角線である被膜付き銅線から、セグメントコイル１０を製造する工程を示している。
【００１０】
図６に示すように、絶縁被膜付平角線の成形切断装置６０は、ストレーナ４２と、搬送部４３と、被膜除去器４４、４５と、成形切断金型５０とを備える。
まず、セグメントコイル１０の製造工程の概略を説明する。
コイルボビン４１に巻回されている絶縁被膜付平角線である銅線（以下、線材Ｗ）は、ストレーナ４２に通し、さらに搬送部４３に通すことによって、真っ直ぐに成形されながら引き出されて、搬送方向Ｄ＋側に連続して搬送される。線材Ｗは、セグメントコイル１０の全長の長さ分を中心として、所定の範囲について、被膜除去器４４、４５（被膜剥離装置）によって線材Ｗの絶縁被膜１０Ｃを除去される（図７参照）。
（【００１１】以降は省略されています）
