公開番号2025170935
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024075802
出願日2024-05-08
発明の名称シートモールディングコンパウンドの製造方法およびシートモールディングコンパウンド製造装置
出願人三菱ケミカル株式会社
代理人個人,個人,個人
主分類B29B 11/16 20060101AFI20251113BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】SMC製造技術の改良を提供すること。
【解決手段】幅方向の各縁に沿って非塗布領域が形成されるように各々の片面に熱硬化性樹脂組成物を塗布した下側キャリアフィルムおよび上側キャリアフィルムを提供する第一ステップと、前記下側キャリアフィルムの上にチョップド炭素繊維束を落下させて炭素繊維マットを形成する第二ステップと、前記下側キャリアフィルムと前記上側キャリアフィルムに塗布された前記熱硬化性樹脂組成物が前記炭素繊維マットを挟んで向かい合った積層体を形成する第三ステップと、前記積層体を圧縮する第四ステップとを、連続的に実行することを含むSMCの製造方法であって、前記第二ステップにおいて前記下側キャリアフィルムの前記非塗布領域に落下した、前記チョップド炭素繊維束の一部であるはぐれチョップド炭素繊維束が、前記第三ステップの前に空気によって前記非塗布領域から吹き払われる、方法。

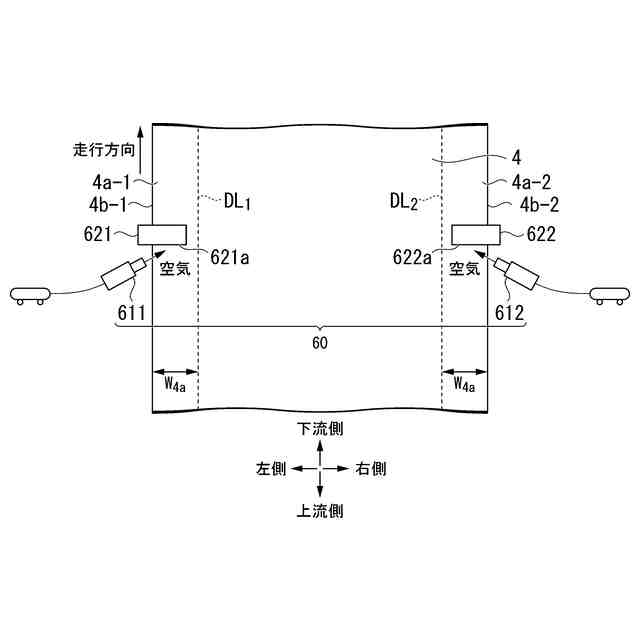

【選択図】図6
特許請求の範囲【請求項１】
幅方向の各縁に沿って非塗布領域が形成されるように各々の片面に熱硬化性樹脂組成物を塗布した下側キャリアフィルムおよび上側キャリアフィルムを提供する第一ステップと、前記下側キャリアフィルムを水平に走行させながら、その上にチョップド炭素繊維束を落下させて、前記下側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された領域上に炭素繊維マットを形成する第二ステップと、前記下側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された側と前記上側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された側とが前記炭素繊維マットを挟んで向かい合った積層体を形成する第三ステップと、炭素繊維マットを前記熱硬化性樹脂組成物で含浸させるために、前記積層体の幅方向の各縁に沿って前記下側キャリアフィルムと前記上側キャリアフィルムとを互いに密着させた状態で前記積層体を圧縮する第四ステップとを、連続的に実行することを含むシートモールディングコンパウンドの製造方法であって、
前記第二ステップにおいて前記下側キャリアフィルムの前記非塗布領域に落下した、前記チョップド炭素繊維束の一部であるはぐれチョップド炭素繊維束が、前記第三ステップの前に空気によって前記非塗布領域から吹き払われる、製造方法。
続きを表示（約 2,700 文字）【請求項２】
前記第三ステップの前に空気によって前記非塗布領域から吹き払われた前記はぐれチョップド炭素繊維束が、前記炭素繊維マットに取り込まれる、請求項１に記載の製造方法。
【請求項３】
前記第一ステップでは、前記非塗布領域として、前記下側キャリアフィルムの左縁および右縁に沿ってそれぞれ第一非塗布領域および第二非塗布領域が形成され、
前記はぐれチョップド炭素繊維束が前記第三ステップの前に空気によって前記非塗布領域から吹き払われるときは、第一ダムおよび第二ダムがそれぞれ前記第一非塗布領域および前記第二非塗布領域に重なるように配置され、かつ、前記第一非塗布領域上の前記はぐれチョップド炭素繊維束には前記第一ダムの上流側で空気が吹き付けられ、前記第二非塗布領域上の前記はぐれチョップド炭素繊維束には前記第二ダムの上流側で空気が吹き付けられる、請求項２に記載の製造方法。
【請求項４】
下記条件Ａおよび条件Ｂの両方を充たす、請求項３に記載の製造方法：

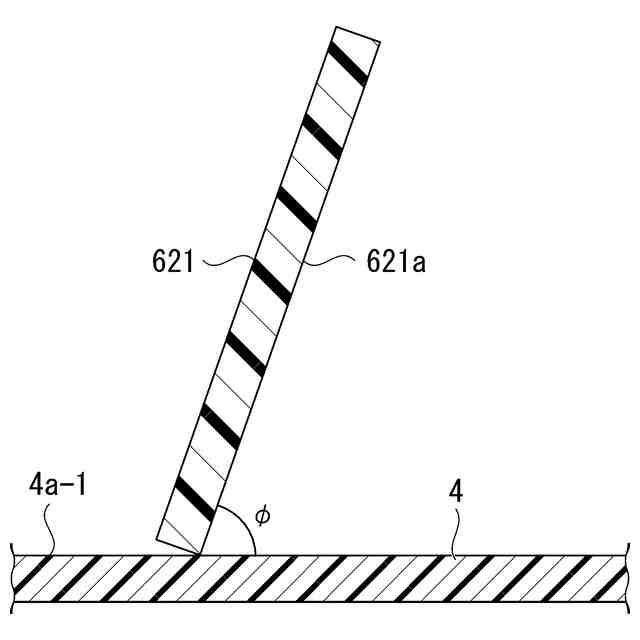

（条件Ａ）前記第一ダムの堰き止め面である第一堰き止め面には、前記第一堰き止め面の法線ベクトルを水平成分と鉛直成分に分解し、更に前記水平成分を前記下側キャリアフィルムの走行方向に平行なＭ１成分と垂直なＴ１成分に分解したとき、前記Ｔ１成分の方向が右向きである部分が存在する；
（条件Ｂ）前記第二ダムの堰き止め面である第二堰き止め面には、前記第二堰き止め面の法線ベクトルを水平成分と鉛直成分に分解し、更に前記水平成分を前記下側キャリアフィルムの走行方向に平行なＭ２成分と垂直なＴ２成分に分解したとき、前記Ｔ２成分の方向が左向きである部分が存在する。
【請求項５】
下記条件Ｃおよび条件Ｄの両方を充たす、請求項３または４に記載の製造方法：
（条件Ｃ）前記第一ダムの堰き止め面である第一堰き止め面には、前記第一堰き止め面の法線ベクトルを水平成分と鉛直成分に分解し、更に前記水平成分を前記下側キャリアフィルムの走行方向に平行なＭ１成分と垂直なＴ１成分に分解したとき、前記Ｔ１成分の方向が左向きである部分が存在しない；
（条件Ｄ）前記第二ダムの堰き止め面である第二堰き止め面には、前記第二堰き止め面の法線ベクトルを水平成分と鉛直成分に分解し、更に前記水平成分を前記下側キャリアフィルムの走行方向に平行なＭ２成分と垂直なＴ２成分に分解したとき、前記Ｔ２成分の方向が右向きである部分が存在しない。
【請求項６】
前記条件Ａ～条件Ｄの全てを充たし、かつ、下記条件Ｅおよび条件Ｆの少なくともいずれかを充たす、請求項５に係る製造方法：
（条件Ｅ）前記第一堰き止め面に、前記Ｔ１成分の大きさが屈曲部の左側よりも右側で小さくなるように屈曲した屈曲部が存在し、かつ、前記第二堰き止め面に、前記Ｔ２成分の大きさが屈曲部の右側よりも左側で小さくなるように屈曲した屈曲部が存在する；
（条件Ｆ）前記第一堰き止め面に、前記Ｔ１成分の大きさが左側から右側に向かって小さくなるように湾曲した湾曲部が存在し、かつ、前記第二堰き止め面に、前記Ｔ２成分の大きさが右側から左側に向かって小さくなるように湾曲した湾曲部が存在する。
【請求項７】
幅方向の各縁に沿って非塗布領域が形成されるように各々の片面に熱硬化性樹脂組成物を塗布した下側キャリアフィルムおよび上側キャリアフィルムを提供する第一ステップと、前記下側キャリアフィルムを水平に走行させながら、その上にチョップド炭素繊維束を落下させて、前記下側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された領域上に炭素繊維マットを形成する第二ステップと、前記下側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された側と前記上側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された側とが前記炭素繊維マットを挟んで向かい合った積層体を形成する第三ステップと、前記炭素繊維マットを前記熱硬化性樹脂組成物で含浸させるために、前記積層体の幅方向の各縁に沿って前記下側キャリアフィルムと前記上側キャリアフィルムとを互いに密着させた状態で前記積層体を圧縮する第四ステップと、を連続的に実行すること含むシートモールディングコンパウンドの製造方法に用いられ、

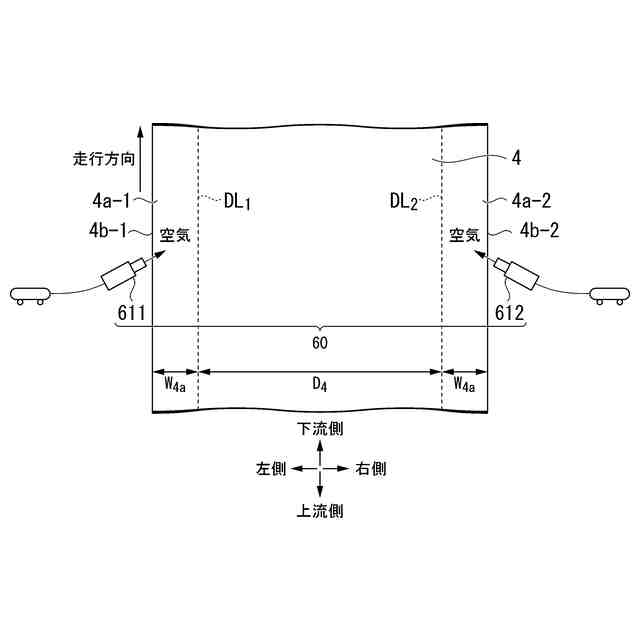

前記第二ステップにおいて前記下側キャリアフィルムの前記非塗布領域に落下した、前記チョップド炭素繊維束の一部であるはぐれチョップド炭素繊維束を、空気によって前記非塗布領域から吹き払うためのクリーニング機構を、前記積層体を形成する機構よりも上流側に配置したシートモールディングコンパウンド製造装置。
【請求項８】
前記クリーニング機構においては、空気によって前記非塗布領域から吹き払われた前記はぐれチョップド炭素繊維束が前記炭素繊維マットに取り込まれる、請求項７に記載のシートモールディングコンパウンド製造装置。
【請求項９】
前記第一ステップでは、前記非塗布領域として、前記下側キャリアフィルムの左縁および右縁に沿ってそれぞれ第一非塗布領域および第二非塗布領域が形成されるものとしたとき、

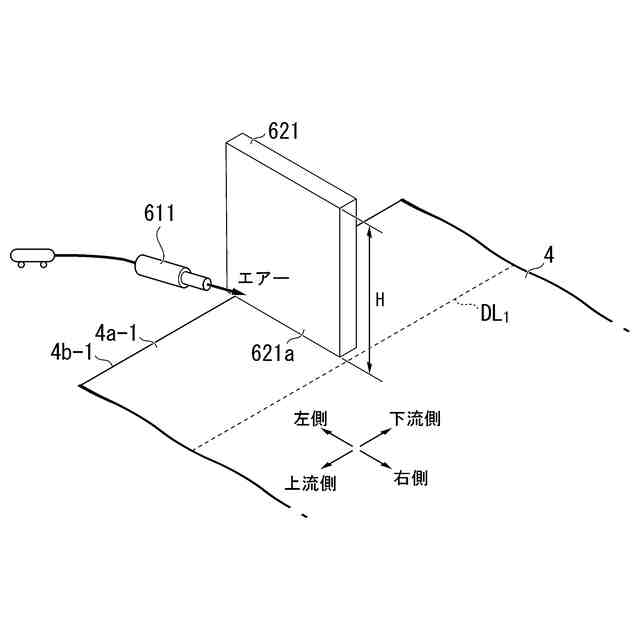

前記クリーニング機構が、前記第一非塗布領域と重なるように配置された第一ダム、前記第一ダムの上流側に配置された第一エアーノズル、前記第二非塗布領域と重なるように配置された第二ダム、および、前記第二ダムの上流側に配置された第二エアーノズルを備える、請求項７または８に記載のシートモールディングコンパウンド製造装置。
【請求項１０】
下記条件Ａおよび条件Ｂの両方を充たす、請求項９に記載のシートモールディングコンパウンド製造装置：
（条件Ａ）前記第一ダムの堰き止め面である第一堰き止め面には、前記第一堰き止め面の法線ベクトルを水平成分と鉛直成分に分解し、更に前記水平成分を前記下側キャリアフィルムの走行方向に平行なＭ１成分と垂直なＴ１成分に分解したとき、前記Ｔ１成分の方向が右向きである部分が存在する；
（条件Ｂ）前記第二ダムの堰き止め面である第二堰き止め面には、前記第二堰き止め面の法線ベクトルを水平成分と鉛直成分に分解し、更に前記水平成分を前記下側キャリアフィルムの走行方向に平行なＭ２成分と垂直なＴ２成分に分解したとき、前記Ｔ２成分の方向が左向きである部分が存在する。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、主として、シートモールディングコンパウンド（以下では略してＳＭＣとも呼ぶ）の製造方法に関する。
本発明は、また、ＳＭＣの製造に好適に用い得るＳＭＣ製造装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
炭素繊維強化プラスチック（ＣＦＲＰ）からなる物品の成形方法のひとつに、プリプレグを用いる方法がある。プリプレグは、炭素繊維を含む補強材を予め熱硬化性樹脂組成物で含浸させた中間材料である。
【０００３】
ＳＭＣはプリプレグの一種であり、通常、その製造方法には次の（ａ）～（ｄ）に示す各ステップを連続的に実行することが含まれる（特許文献１）。

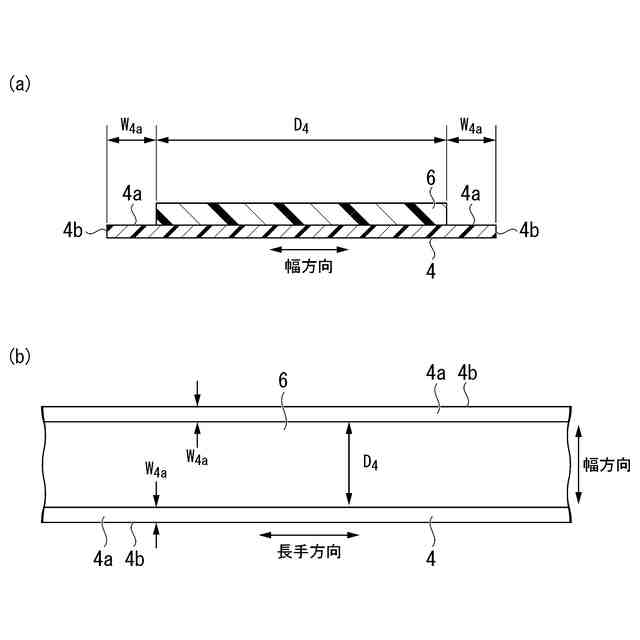

（ａ）幅方向の各縁に沿って非塗布領域が形成されるように各々の片面に熱硬化性樹脂組成物を塗布した、下側キャリアフィルムおよび上側キャリアフィルムを提供するステップ。

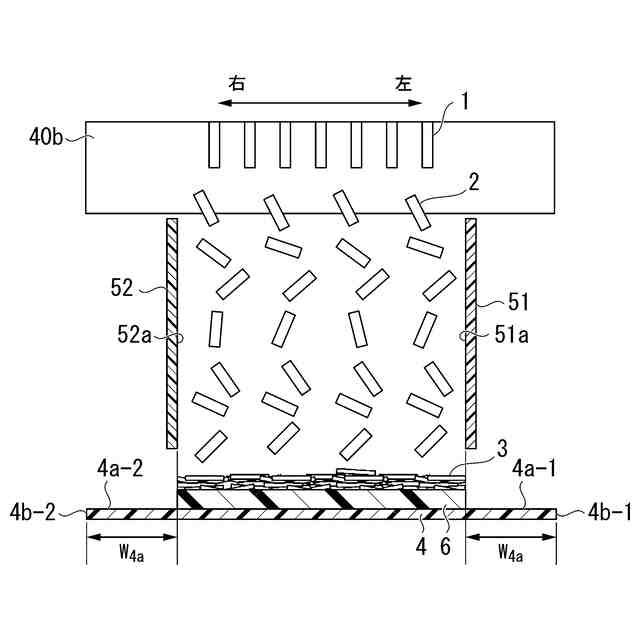

（ｂ）前記下側キャリアフィルムを水平に走行させながら、その上にチョップド炭素繊維束を落下させて、前記下側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された領域上に炭素繊維マットを形成するステップ。
（ｃ）前記下側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された側と前記上側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された側とが前記炭素繊維マットを挟んで向かい合った積層体を形成するステップ。
（ｄ）前記炭素繊維マットを前記熱硬化性樹脂組成物で含浸させるために、前記積層体の幅方向の各縁に沿って前記下側キャリアフィルムと前記上側キャリアフィルムとを互いに密着させた状態で前記積層体を圧縮するステップ。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１５／０６０２９９号
【発明の概要】
【発明が解決しようとする課題】
【０００５】

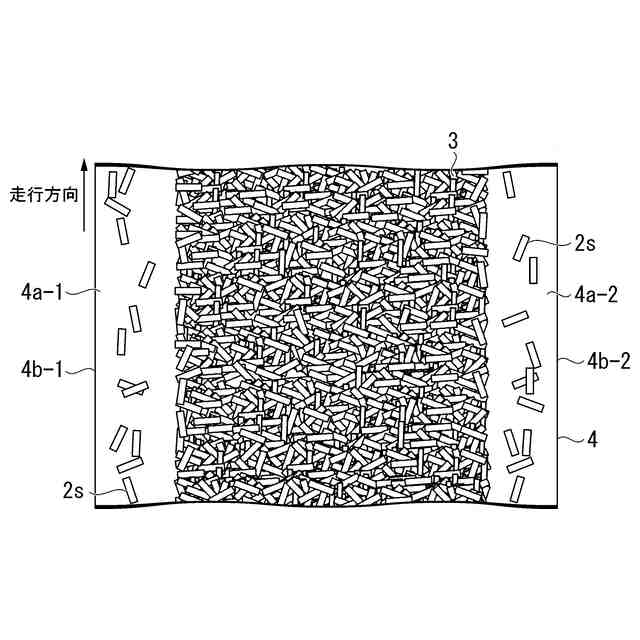

前記（ｂ）のステップでは、チョップド炭素繊維束の一部が下側キャリアフィルムの非塗布領域にも落下し得る。特許文献１に記載の製造方法において、この下側キャリアフィルムの非塗布領域上に落下したチョップド炭素繊維束が残ったまま前記（ｄ）のステップを実行した場合、積層体の幅方向の各縁に沿って下側キャリアフィルムと上側キャリアフィルムを十分に密着させることができない。そのせいで、次の問題が生じ得る。
【０００６】
（問題１）前記（ｄ）のステップにおいて、積層体の幅方向の各縁に沿って熱硬化性樹脂組成物の積層体外への流出が生じる（積層体から流出した熱硬化性樹脂組成物は、下側キャリアフィルムと上側キャリアフィルムの隙間に流入する）。その結果、得られるＳＭＣにおいて、繊維含有率が低くタックの強い部分が幅方向の各縁に沿って形成される。かかるＳＭＣはハンドリングに難がある他、それを用いて得られる成形品において強度が部分的に低下する。
【０００７】
（問題２）前記（ｄ）のステップにおいて、積層体の幅方向の各縁に沿って熱硬化性樹脂組成物の積層体外への流出が生じる（積層体から流出した熱硬化性樹脂組成物は、下側キャリアフィルムと上側キャリアフィルムの隙間に流入する）。このとき、熱硬化性樹脂組成物が、炭素繊維マットを形成するチョップド炭素繊維束の一部を伴って積層体外に流出する結果、得られるＳＭＣにおいて、許容範囲を超えて目付が低下した部分が幅方向の各縁に沿って形成される。
【０００８】
（問題３）前記（ｄ）のステップにおいて、積層体の幅方向の各縁に沿って熱硬化性樹脂組成物の積層体外への流出が生じる。積層体外に流出した熱硬化性樹脂組成物が、下側キャリアフィルムと上側キャリアフィルムの隙間の更に外側に達して、含浸機を汚染させる。
【０００９】
本発明の主たる目的は、上述の問題の少なくともいずれかを解決するうえで有利な、ＳＭＣ製造技術の改良を提供することにある。
【課題を解決するための手段】
【００１０】
本発明の一態様によれば、幅方向の各縁に沿って非塗布領域が形成されるように各々の片面に熱硬化性樹脂組成物を塗布した下側キャリアフィルムおよび上側キャリアフィルムを提供する第一ステップと、前記下側キャリアフィルムを水平に走行させながら、その上にチョップド炭素繊維束を落下させて、前記下側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された領域上に炭素繊維マットを形成する第二ステップと、前記下側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された側と前記上側キャリアフィルムの前記熱硬化性樹脂組成物が塗布された側とが前記炭素繊維マットを挟んで向かい合った積層体を形成する第三ステップと、炭素繊維マットを前記熱硬化性樹脂組成物で含浸させるために、前記積層体の幅方向の各縁に沿って前記下側キャリアフィルムと前記上側キャリアフィルムとを互いに密着させた状態で前記積層体を圧縮する第四ステップとを、連続的に実行することを含むシートモールディングコンパウンドの製造方法が提供される。
（【００１１】以降は省略されています）
