特許ウォッチ

公開番号2025171912
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024175063
出願日2024-10-04
発明の名称樹脂組成物、ペレット、および、成形品
出願人三菱ケミカル株式会社
代理人弁理士法人特許事務所サイクス
主分類C08L 67/02 20060101AFI20251113BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】降温時結晶化温度Tcが高い樹脂組成物、ならびに、ペレット、および、成形品の提供。
【解決手段】本開示に係る樹脂組成物は、ポリブチレンテレフタレート樹脂と、カーボネート結合および/またはエステル結合を有する非晶性熱可塑性樹脂とを含み、ポリブチレンテレフタレート樹脂の記に示す活性チタンパラメータXが25以下である。
【選択図】なし

特許請求の範囲【請求項１】
ポリブチレンテレフタレート樹脂と、カーボネート結合および／またはエステル結合を有する非晶性熱可塑性樹脂とを含み、
前記ポリブチレンテレフタレート樹脂の下記に示す活性チタンパラメータＸが２５以下である、樹脂組成物。

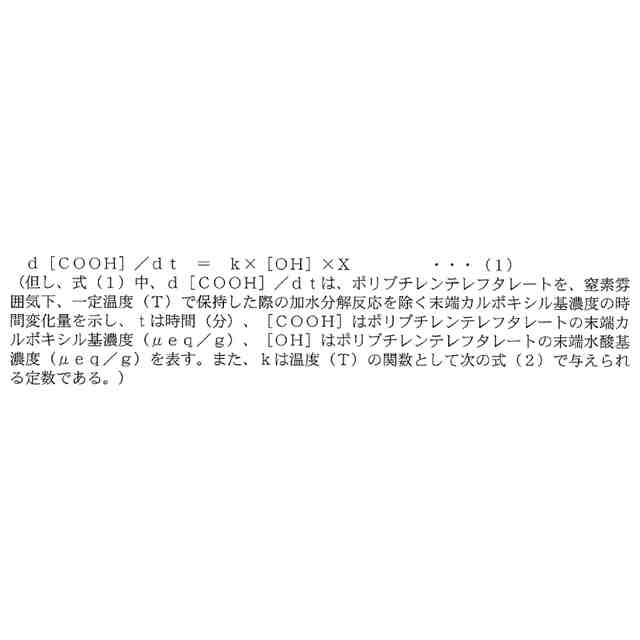

TIFF
2025171912000017.tif
36
170

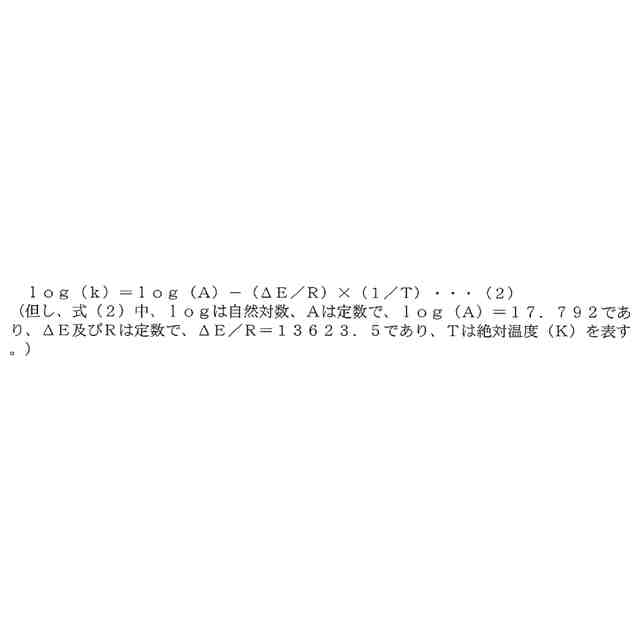

TIFF
2025171912000018.tif
21
170
続きを表示（約 720 文字）【請求項２】
前記ポリブチレンテレフタレート樹脂が、チタン元素を３０～５００質量ｐｐｍ含む、請求項１に記載の樹脂組成物。
【請求項３】
前記ポリブチレンテレフタレート樹脂が、ナトリウム元素を０．１～１００質量ｐｐｍ含む、請求項１に記載の樹脂組成物。
【請求項４】
前記ポリブチレンテレフタレート樹脂が、カルシウム元素を０．１～３０００質量ｐｐｍ含む、請求項１に記載の樹脂組成物。
【請求項５】
前記ポリブチレンテレフタレート樹脂中の、下記式（３）で表される活性チタンの割合αが０．５０以下である、請求項１に記載の樹脂組成物。
α＝Ｘ／Ｍ・・・式（３）
（式（３）中、Ｘは活性チタンパラメータであり、［Ｍ］はポリブチレンテレフタレート樹脂中のチタン元素濃度（質量ｐｐｍ）である。）
【請求項６】
前記カーボネート結合および／またはエステル結合を有する非晶性熱可塑性樹脂が、ポリカーボネート樹脂を含む、請求項１に記載の樹脂組成物。
【請求項７】
前記ポリブチレンテレフタレート樹脂が、マテリアルリサイクル由来のポリブチレンテレフタレート樹脂を含む、請求項１に記載の樹脂組成物。
【請求項８】
さらに、反応性化合物を含む、請求項１に記載の樹脂組成物。
【請求項９】
射出成形用である、請求項１に記載の樹脂組成物。
【請求項１０】
前記ポリブチレンテレフタレート樹脂の末端カルボキシル基濃度が２５μｍｏｌ／ｇ以上である、請求項１に記載の樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂組成物、ペレット、および、成形品に関する。特に、ポリブチレンテレフタレート樹脂を主要成分とする樹脂組成物に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
熱可塑性ポリエステル樹脂の中で代表的なエンジニアリンブプラスチックであるポリブチレンテレフタレート樹脂は、成形加工の容易さ、機械的物性、耐熱性、耐薬品性、保香性、その他の物理的、化学的特性に優れていることから、自動車部品、電気・電子部品、精密機器部品などの射出成形品に広く使用されている。
【０００３】
ここで、ポリブチレンテレフタレート樹脂を含む樹脂組成物を射出成形する場合、降温時結晶化温度Ｔｃが高いことが望ましい。降温時結晶化温度Ｔｃが高いと、成形サイクルが向上するためである。
【０００４】
かかる課題を解決するため、降温時結晶化温度Ｔｃが高い、ポリブチレンテレフタレート樹脂組成物が検討されている（特許文献１、特許文献２）。
【先行技術文献】
【特許文献】
【０００５】
特開２０２４－４２４３７号公報
特開２０１１－０８４６４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上述の通り、降温時結晶化温度Ｔｃが高いポリブチレンテレフタレート樹脂組成物は検討されているが、樹脂組成物の用途等によって、新たな降温時結晶化温度Ｔｃが高い樹脂組成物が求められる。
【０００７】
本発明は、かかる課題を解決することを目的とするものであって、降温時結晶化温度Ｔｃが高い樹脂組成物、ならびに、ペレット、および、成形品を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題のもと、本発明者が検討を行った結果、ポリブチレンテレフタレート樹脂として所定の条件を満たすものを用い、かつ、カーボネート結合および／またはエステル結合を有する熱可塑性樹脂を配合することにより、上記課題を解決しうることを見出した。
【０００９】
具体的には、下記手段により、上記課題は解決された。
【００１０】
［１］ポリブチレンテレフタレート樹脂と、カーボネート結合および／またはエステル結合を有する非晶性熱可塑性樹脂とを含み、
前記ポリブチレンテレフタレート樹脂の下記に示す活性チタンパラメータＸが２５以下である、樹脂組成物。

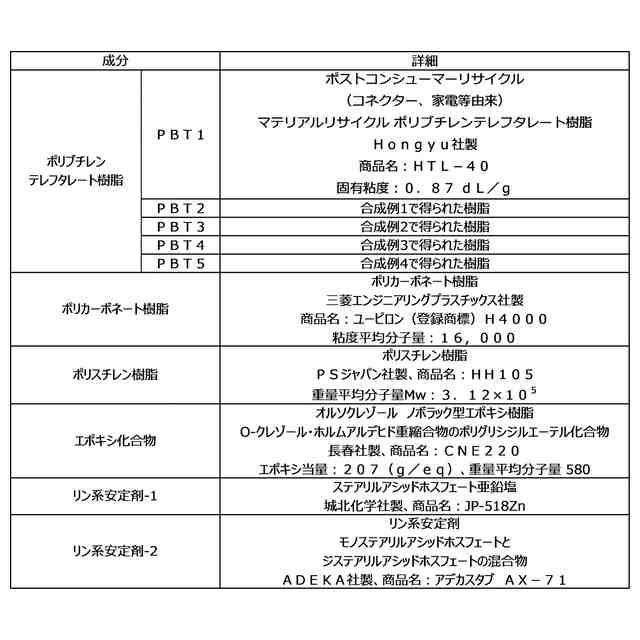

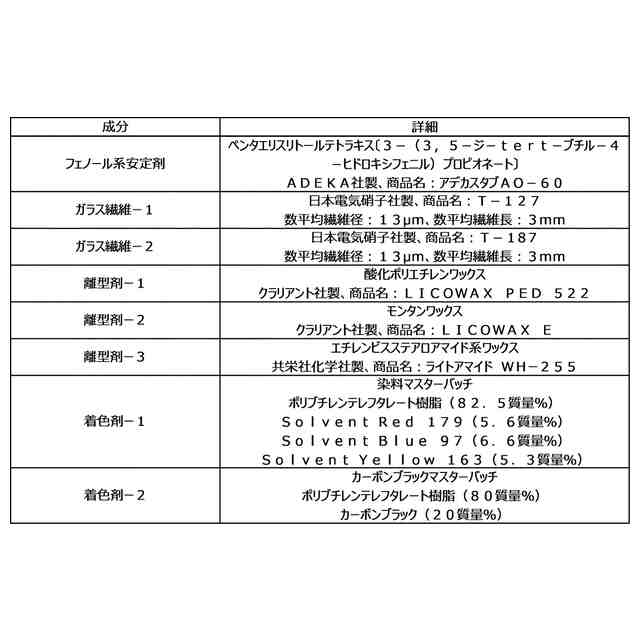

（【００１１】以降は省略されています）

関連特許
