公開番号2025168602
公報種別公開特許公報(A)
公開日2025-11-10
出願番号2024073281
出願日2024-04-28
発明の名称計量具、計量機能付き容器、及び計量機能付き容器の組み立て方法
出願人個人
代理人個人
主分類G01F 11/26 20060101AFI20251031BHJP(測定;試験)
要約【課題】実用的な計量機能付き容器を提供すること。
【解決手段】計量具は、容器に取り付けられ、容器の底部を重力方向下側にして水平面に載置された載置姿勢から容器を特定方向に傾けた計量姿勢において、前記容器の貯蔵室内に貯蔵されている流体又は粒体の内容物を貯蔵室内で計量する。計量具は、貯蔵室内の内容物を排出口から容器外に排出する排出路を区画する排出路区画部と、排出路区画部の排出口とは反対側に設けられ、貯蔵室と排出路とにそれぞれ流入孔と流出孔とを介して連通し、貯蔵室内の内容物を計量する計量室を、区画する計量室区画部と、を備える。流入孔は、計量姿勢において流出孔よりも重力方向上側に位置するように、流出孔から離間して計量室区画部に設けられている。
【選択図】図1
特許請求の範囲【請求項１】
容器に取り付けられ、前記容器の底部を重力方向下側にして水平面に載置された載置姿勢から前記容器を特定方向に傾けた計量姿勢において、前記容器の貯蔵室内に貯蔵されている流体又は粒体の内容物を、前記貯蔵室内で計量する計量具であって、
前記容器の内外を連通させる連通孔を介して、前記貯蔵室内の内容物を排出口から前記容器外に排出する排出路を区画する排出路区画部と、
前記排出路区画部の前記排出口とは反対側に設けられ、前記貯蔵室と前記排出路とにそれぞれ流入孔と流出孔とを介して連通し、前記貯蔵室内の内容物を計量する計量室を、区画する計量室区画部と、
を備え、
前記流入孔は、前記計量姿勢において前記流出孔よりも重力方向上側に位置するように、前記流出孔から離間して前記計量室区画部に設けられている、
ことを特徴とする計量具。
続きを表示（約 620 文字）【請求項２】
前記計量室区画部は、弾性材料又は形状記憶材料により、前記連通孔を通過する形状に変形可能に構成されている、請求項１に記載の計量具。
【請求項３】
前記容器の前記連通孔を閉鎖する蓋部を備え、
前記排出路区画部は、前記蓋部に形成された貫通孔を貫通している、請求項１に記載の計量具。
【請求項４】
前記請求項１から３のいずれか一項に記載の計量具を備える計量機能付き容器であって、
前記計量具は、前記排出路区画部の前記排出口が前記容器外に位置し、前記計量室区画部の前記貯蔵室内の前記底部側に位置するように、前記排出路区画部が前記容器の前記連通孔を貫通し、前記計量姿勢において前記流入孔が前記流出孔よりも重力方向上側に位置するように、前記容器に取り付けられ、
前記載置姿勢において前記計量室外の前記内容物が前記計量室内に流入し、前記計量姿勢において前記計量室内の前記内容物が前記計量室外の前記内容物と分離されるように、構成されている、
ことを特徴とする計量機能付き容器。
【請求項５】
請求項２に記載の前記計量具の前記計量室区画部を、前記連通孔を通過可能な形状に変形させる変形工程と、
前記変形工程で変形させた前記計量室区画部を、前記連通孔を通過させて、前記容器内に収容する収容工程と、
を含むことを特徴する計量機能付き容器の組み立て方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、計量具、計量機能付き容器、及び計量機能付き容器の組み立て方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来から、容器内の貯蔵室に貯蔵されている流体の内容物を貯蔵室内で計量し、計量された内容物を容器外に排出する計量機能付き容器が知られている。特許文献１に係る計量機能付き容器では、内容物を計量する計量室と内容物を容器外に排出する排出路とが容器本体で区画されている。その結果、容器の構造が複雑なものになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－３４６６９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、実用的な計量機能付き容器を提供することを課題とする。
【課題を解決するための手段】
【０００５】
本発明に係る計量具は、容器に取り付けられ、前記容器の底部を重力方向下側にして水平面に載置された載置姿勢から前記容器を特定方向に傾けた計量姿勢において、前記容器の貯蔵室内に貯蔵されている流体又は粒体の内容物を、前記貯蔵室内で計量するものであって、前記容器の内外を連通させる連通孔を介して、前記貯蔵室内の内容物を排出口から前記容器外に排出する排出路を区画する排出路区画部と、前記排出路区画部の前記排出口とは反対側に設けられ、前記貯蔵室と前記排出路とにそれぞれ流入孔と流出孔とを介して連通し、前記貯蔵室内の内容物を計量する計量室を、区画する計量室区画部と、を備え、前記流入孔は、前記計量姿勢において前記流出孔よりも重力方向上側に位置するように、前記流出孔から離間して前記計量室区画部に設けられている。
【発明の効果】
【０００６】
本発明に係る計量具によれば、計量具の排出路区画部により排出路が区画され、計量具の計量室区画部により計量室が区画されるため、排出路及び計量室を容器で区画する必要がない。そのため、容器の構造を簡素化することができ、ひいては計量機能付き容器を実用的なものにすることができる。
【図面の簡単な説明】
【０００７】
計量機能付き容器の模式図である。
容器の模式図である。
計量具の模式図である。

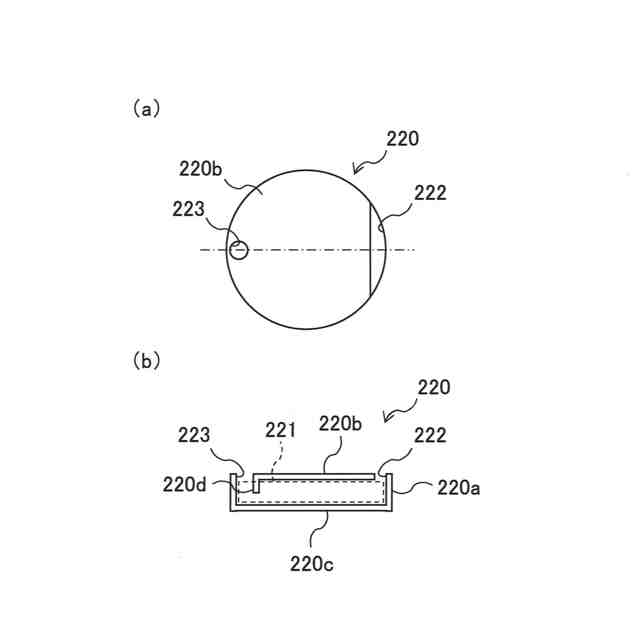

計量室区画部の模式図である。

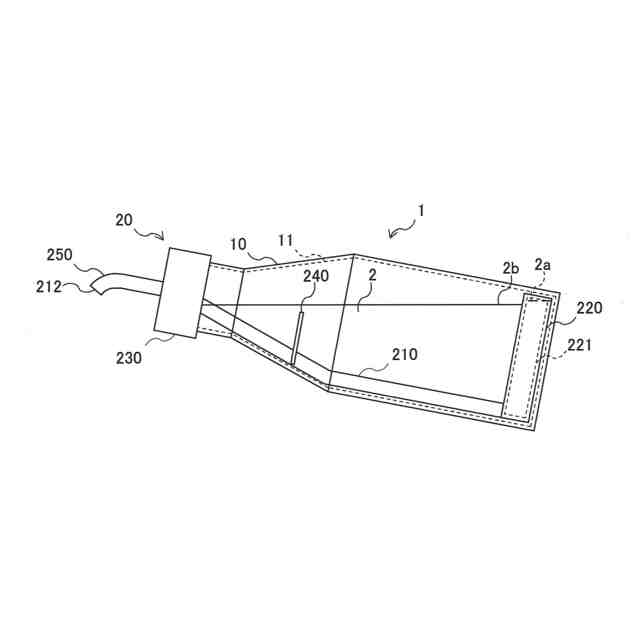

計量機能付き容器の計量姿勢を示す模式図である。

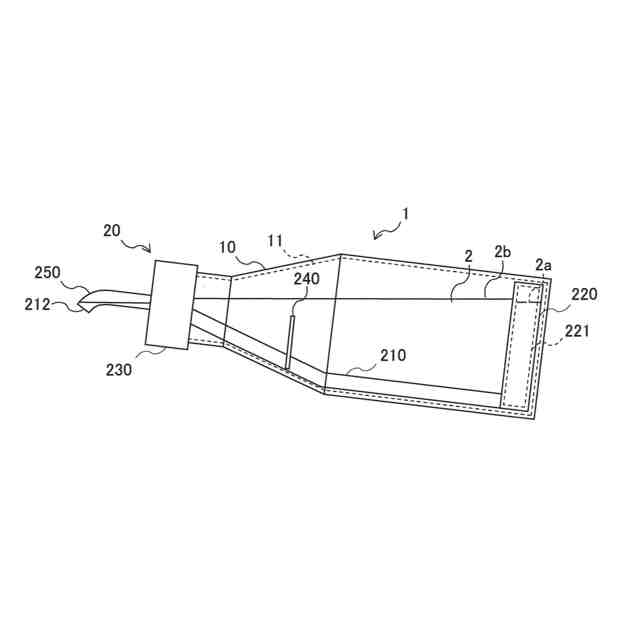

計量機能付き容器の排出姿勢を示す模式図である。
容器に内容物を注入する方法を示す模式図である。

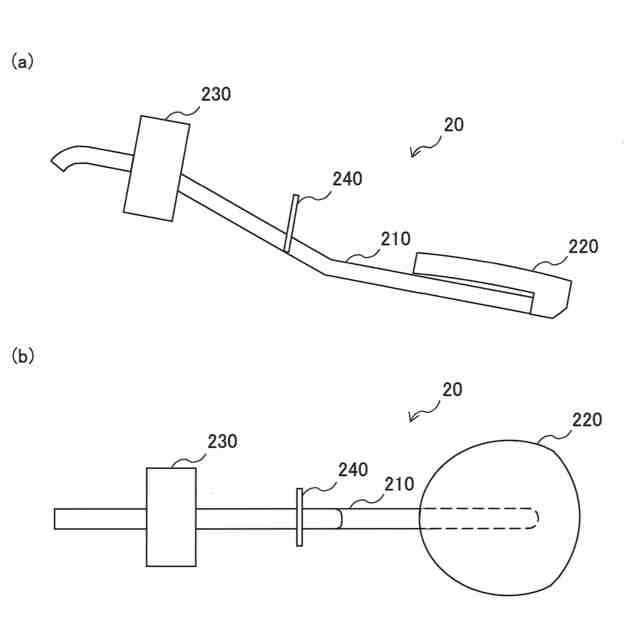

計量室区画部を変形させる方法の一例を示す模式図である。

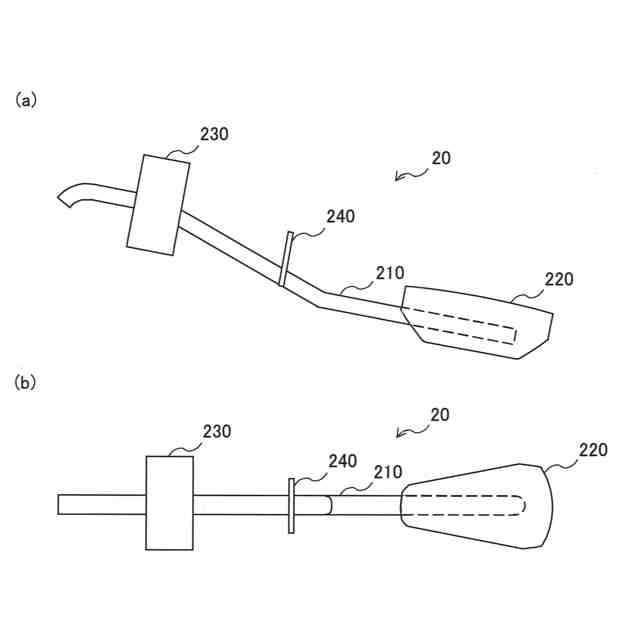

計量室区画部を変形させる方法の一例を示す模式図である。

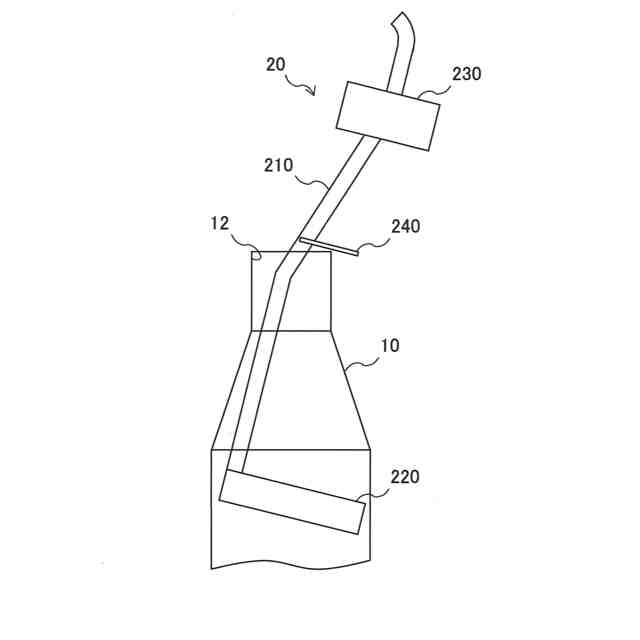

計量機能付き容器の組み立て方法を示す模式図である。
容器の交換方法を示す模式図である。
容器の交換方法を示す模式図である。
【発明を実施するための形態】
【０００８】
＜計量機能付き容器の構成＞

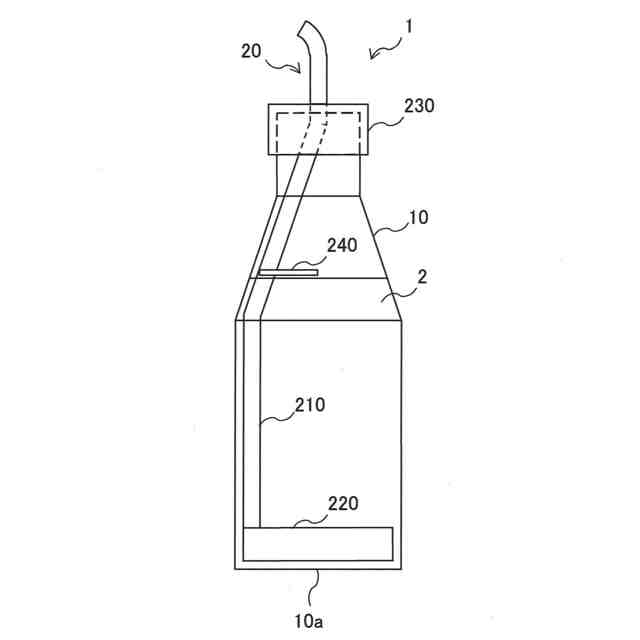

図１は、計量機能付き容器１の模式図である。計量機能付き容器１は、容器１０と計量具２０とを備えている。計量機能付き容器１は、計量具２０により容器１０内に貯蔵されている内容物２を容器１０内で計量する計量機能を有している。
内容物２は流体や粒体である。流体の内容物２としては、水やジュース等の飲料や、ソースや酢等の調味料や、液体の洗剤や薬品が考えられる。粒体の内容物２としては、砂糖や塩等の調味料や、粒体の洗剤や薬品が考えられる。
【０００９】
＜容器＞

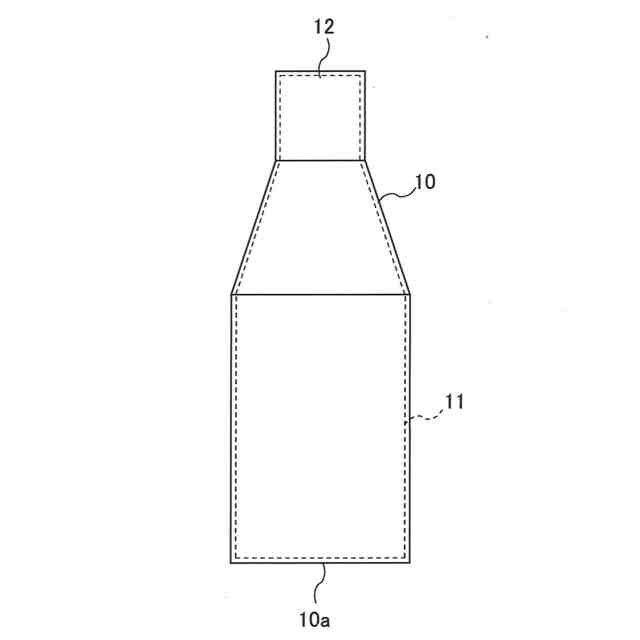

図２は容器１０の模式図である。容器１０は貯蔵室１１を区画する。貯蔵室１１は内容物２を貯蔵する空間である。
容器１０の載置姿勢における上方には連通孔１２が設けられている。ここで載置姿勢とは、容器１０の底部１０ａを重力方向下側にして、容器１０を水平面に載置させた姿勢である。連通孔１２は、計量具２０を容器１０内に取り付けるための孔である。連通孔１２は、容器１０の内外を連通させる。
本実施形態では、容器１０はペットボトルであるものとする。この場合、連通孔１２は内容物２の注入口としても、飲み口としても機能する。そのため、連通孔１２の開口面積は、容器１０の載置姿勢における貯蔵室１１の水平断面積よりも小さい。また、容器１０は透明又は半透明である。
【００１０】
＜計量具＞
図３は計量具２０の模式図である。計量具２０は、排出路区画部２１０と計量室区画部２２０と蓋部２３０と注入上限表示部２４０と計量姿勢誘導部２５０とを有している。
（【００１１】以降は省略されています）
