特許ウォッチ

公開番号2025167181
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071561
出願日2024-04-25
発明の名称樹脂成形品の製造方法、樹脂成形型、及び、樹脂成形品
出願人森六株式会社
代理人個人,個人,個人,個人,個人
主分類B29C 45/14 20060101AFI20251030BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】少ない工程で製造される樹脂成形品の製造技術を提供すること。
【解決手段】樹脂成形品(10)の製造方法は、以下の工程を経て行われる。可動型(62)にインク(15i)の付着した面が対向するようにフィルム(15)を第1固定型(61)に固定する。次に、スライド型(63)をスライドさせて可動型(62)とスライド型(63)とで第1のキャビティ(C1)を形成すると共に、可動型(62)をフィルム(15)の固定された第1固定型(61)に合わせて、第1固定型(61)と可動型(62)とで第2のキャビティ(C2)を形成する。次に、第1のキャビティ(C1)と第2のキャビティ(C2)とに溶融した樹脂を流し込み、硬化させる。キャビティ形成工程において、インク(15i)が第2のキャビティ(C2)にのみ臨んでいる。
【選択図】図7
特許請求の範囲【請求項１】
移動不能な第１固定型と、この第１固定型に対して１方向に変位可能に設けられた可動型と、この可動型に対して前記１方向とは異なる方向にスライド可能に設けられたスライド型と、転写されるインクが付着したフィルムと、を準備する準備工程と、
前記可動型に前記インクの付着した面が対向するように前記フィルムを前記第１固定型に固定するフィルム固定工程と、
前記スライド型をスライドさせて前記可動型と前記スライド型とで第１のキャビティを形成すると共に、前記可動型を前記フィルムの固定された前記第１固定型に合わせて、前記第１固定型と前記可動型とで第２のキャビティを形成する第１のキャビティ形成工程と、
前記第１のキャビティと前記第２のキャビティとに溶融した樹脂を流し込む第１の樹脂流し込み工程と、
前記第１のキャビティと前記第２のキャビティとに流し込んだ樹脂を硬化させ、前記第１のキャビティ内で硬化された第１の樹脂部品と前記第２のキャビティ内で硬化された第２の樹脂部品とを得る第１の樹脂硬化工程と、を有し、
前記第１のキャビティ形成工程において、前記インクが前記第２のキャビティにのみ臨んでいる、樹脂成形品の製造方法。
続きを表示（約 1,100 文字）【請求項２】
前記準備工程において、前記第１固定型とは別の移動不能な第２固定型を準備し、
前記第１の樹脂部品及び前記第２の樹脂部品を保持したまま、前記可動型及び前記スライド型を前記第２固定型に対向する位置まで移動させる樹脂部品移動工程と、
前記第２固定型まで移動させた前記可動型を、前記第２固定型に合わせて第３のキャビティを形成する第２のキャビティ形成工程と、
前記第３のキャビティに溶融した樹脂を流し込む第２の樹脂流し込み工程と、
前記第３のキャビティに流し込んだ樹脂を硬化させ、前記第１の樹脂部品及び前記第２の樹脂部品を支持する支持部品を得る第２の樹脂硬化工程と、を有する、請求項１に記載の樹脂成形品の製造方法。
【請求項３】
移動不能な第１固定型と、この第１固定型に対して１方向に変位可能に設けられた可動型と、この可動型に対して前記１方向とは異なる方向にスライド可能に設けられたスライド型と、を有し、
前記第１固定型は、インクの付着したフィルムが載置される載置部を有し、
前記スライド型をスライドさせることにより、前記可動型と前記スライド型との間に樹脂を流し込むことが可能であり、流し込まれた樹脂が硬化することにより第１の樹脂部品となる第１のキャビティが形成され、
前記第１固定型に前記可動型を合わせることにより、前記載置部が臨む部位に樹脂を流し込むことが可能であり、流し込まれた樹脂が硬化することにより第２の樹脂部品となる第２のキャビティが形成される、樹脂成形型。
【請求項４】
前記第１固定型とは別の移動不能な第２固定型をさらに有し、
前記第２固定型に前記第１の樹脂部品及び前記第２の樹脂部品が形成された前記可動型を合わせることにより、樹脂を流し込むことが可能であり、流し込まれた樹脂が硬化することにより前記第１の樹脂部品及び前記第２の樹脂部品を支持する支持部品となる第３のキャビティが形成される、請求項３に記載の樹脂成形型。
【請求項５】
樹脂製の部品である第１の樹脂部品と、この第１の樹脂部品に対して離間して設けられている樹脂製の部品である第２の樹脂部品と、これらの第１の樹脂部品及び第２の樹脂部品を一体的に支持している支持部品と、を有し、
前記第１の樹脂部品の前記支持部品に対向している面を第１の支持面部とし、前記第２の樹脂部品の前記支持部品に対向している面を第２の支持面部とした場合に、
前記第１の支持面部の少なくとも一部は、前記第１の樹脂部品を構成する樹脂が外部に露出し、
前記第２の支持面部は、少なくとも一部に印刷が施されている、樹脂成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、樹脂成形品の製造技術に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１に示されるような、樹脂成形型は、固定されている第１固定型と、この第１固定型に対して可動可能であり、インクの付着したフィルムを挟み込むことのできる第１の可動型と、第１固定型に対して可動可能であり、第１の可動型とは異なる形状のキャビティを形成することのできる第２の可動型と、を備えている。
【０００３】
フィルムを挟み込んだ状態の第１の可動型を固定型に合わせ、これによって形成された第１のキャビティに溶融した樹脂を流し込んだうえで硬化させる。硬化された樹脂には、フィルムに付着していたインクが転写される。インクが転写された樹脂を残した状態で第１の可動型を退避させ、次に第２の可動型を樹脂に重ねて第２のキャビティを形成する。第２のキャビティに溶融した樹脂を流し込み、硬化させることにより、印刷部分を樹脂で挟み込んだ樹脂成形品を得ることができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－０１１５２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、樹脂成形品の中には、インクが転写されることを防ぐ必要のある部位が含まれる第１の樹脂部品と、少なくとも一部に印刷を施す必要のある第２の樹脂部品と、を含むものが存在する。このような複雑な構造の樹脂成形品を少ない工程で製造することができれば好ましい。
【０００６】
本開示は、複雑な構造の樹脂成形品を少ない工程で製造することができる技術の提供を課題とする。
【課題を解決するための手段】
【０００７】
本開示の１つの態様によれば、移動不能な第１固定型と、この第１固定型に対して１方向に変位可能に設けられた可動型と、この可動型に対して前記１方向とは異なる方向にスライド可能に設けられたスライド型と、転写されるインクが付着したフィルムと、を準備する準備工程と、
前記可動型に前記インクの付着した面が対向するように前記フィルムを前記第１固定型に固定するフィルム固定工程と、
前記スライド型をスライドさせて前記可動型と前記スライド型とで第１のキャビティを形成すると共に、前記可動型を前記フィルムの固定された前記第１固定型に合わせて、前記第１固定型と前記可動型とで第２のキャビティを形成する第１のキャビティ形成工程と、
前記第１のキャビティと前記第２のキャビティとに溶融した樹脂を流し込む第１の樹脂流し込み工程と、
前記第１のキャビティと前記第２のキャビティとに流し込んだ樹脂を硬化させ、前記第１のキャビティ内で硬化された第１の樹脂部品と前記第２のキャビティ内で硬化された第２の樹脂部品とを得る第１の樹脂硬化工程と、を有し、
前記第１のキャビティ形成工程において、前記インクが前記第２のキャビティにのみ臨んでいる、樹脂成形品の製造方法が提供される。
【０００８】
また、本開示の別の態様によれば、移動不能な第１固定型と、この第１固定型に対して１方向に変位可能に設けられた可動型と、この可動型に対して前記１方向とは異なる方向にスライド可能に設けられたスライド型と、を有し、
前記第１固定型は、インクの付着したフィルムが載置される載置部を有し、
前記スライド型をスライドさせることにより、前記可動型と前記スライド型との間に樹脂を流し込むことが可能であり、流し込まれた樹脂が硬化することにより第１の樹脂部品となる第１のキャビティが形成され、
前記第１固定型に前記可動型を合わせることにより、前記載置部が臨む部位に樹脂を流し込むことが可能であり、流し込まれた樹脂が硬化することにより第２の樹脂部品となる第２のキャビティが形成される、樹脂成形型が提供される。
【０００９】

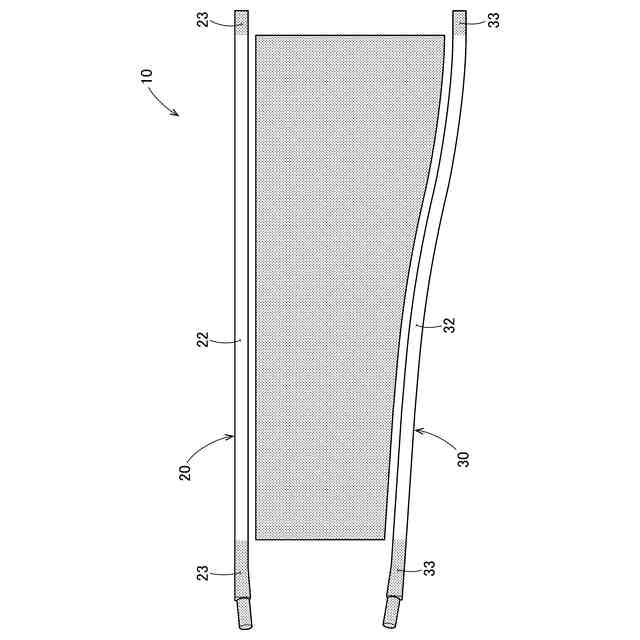

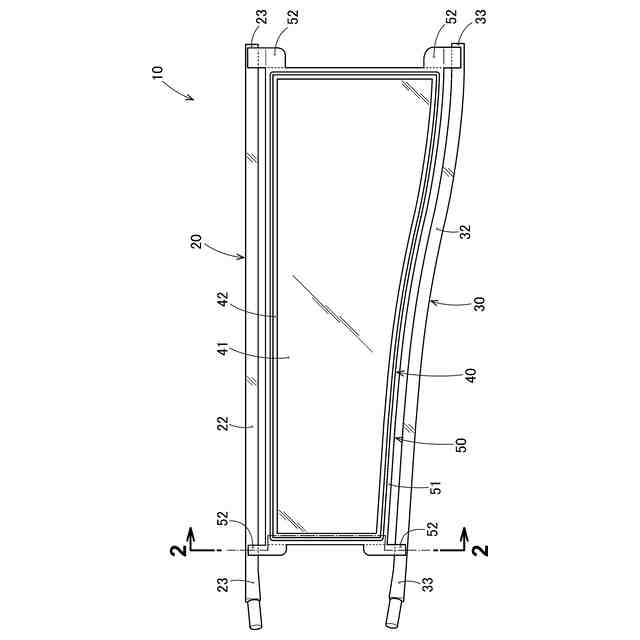

また、本開示のさらに異なる態様によれば、樹脂製の部品である第１の樹脂部品と、この第１の樹脂部品に対して離間して設けられている樹脂製の部品である第２の樹脂部品と、これらの第１の樹脂部品及び第２の樹脂部品を一体的に支持している支持部品と、を有し、
前記第１の樹脂部品の前記支持部品に対向している面を第１の支持面部とし、前記第２の樹脂部品の前記支持部品に対向している面を第２の支持面部とした場合に、
前記第１の支持面部の少なくとも一部は、前記第１の樹脂部品を構成する樹脂が外部に露出し、
前記第２の支持面部は、少なくとも一部に印刷が施されている、樹脂成形品が提供される。
【発明の効果】
【００１０】
本開示によれば、少ない工程で製造される樹脂成形品の製造技術を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
