公開番号2025150209
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024050983
出願日2024-03-27
発明の名称空調用吹出装置
出願人森六株式会社
代理人個人,個人,個人,個人,個人
主分類B60H 1/34 20060101AFI20251002BHJP(車両一般)
要約【課題】快適性を向上させることができる空調用吹出装置を提供すること。
【解決手段】空調用吹出装置(10)は、吹出口(22)が形成されているハウジング(20)と、ハウジング(20)の内部に設けられたフィン本体(30)と、このフィン本体(30)を風の流れ方向に沿って変位させる第1フィン機構(40)と、を備えている。ハウジング(20)は、吹出口(22)の面積よりも面積が狭い狭小部(23)を有している。フィン本体(30)は、通常モードにおいて吹出口(22)と狭小部(23)との間に位置していると共に、上流側から下流側に向かって幅方向へ幅が広がるテーパ形状部(33)を有している。
【選択図】図3
特許請求の範囲【請求項１】
内部に空気が送風され、送風される空気の流れる方向を基準として、下流側の端部に空気が吹き出される吹出口が形成されているハウジングと、
このハウジングの内部に変位可能に設けられたフィン本体と、を有し、
前記ハウジングは、前記吹出口の面積よりも面積が狭い狭小部を有し、
前記吹出口は、略矩形状を呈し、
前記吹出口の長辺に平行な方向を第１方向、前記長辺よりも短い辺である短辺に平行な方向を第２方向とした場合に、前記フィン本体は、前記第１方向に亘って設けられ、通常モードにおいて前記吹出口と前記狭小部との間に位置していると共に、上流側から下流側に向かって前記第２方向への幅が広がるテーパ形状部を有する空調用吹出装置。
続きを表示（約 1,000 文字）【請求項２】
前記ハウジングの内部に、前記狭小部から前記吹出口まで前記フィン本体に沿って延びている内壁部が形成されている、請求項１に記載の空調用吹出装置。
【請求項３】
前記フィン本体の前記第２方向の幅は、前記吹出口の前記短辺の幅よりも小さい、請求項１に記載の空調用吹出装置。
【請求項４】
前記フィン本体を送風方向に沿って変位させる第１フィン機構を有する、請求項１に記載の空調用吹出装置。
【請求項５】
前記フィン本体は送風及び送風停止を切り替え可能であり、前記吹出口からの空気の吹き出しを停止する状態を送風停止モードとした場合に、前記通常モードから前記送風停止モードへの変更は、前記フィン本体を上流側に向かって変位させ、流路を塞ぐことにより行われる、請求項４に記載の空調用吹出装置。
【請求項６】
前記第１フィン機構は、通電することにより回転方向の駆動力を発生させる第１モータと、この第１モータの駆動力を直線方向の運動に変換するラック部と、を有し、
前記フィン本体は、前記ラック部に連結されている、請求項５に記載の空調用吹出装置。
【請求項７】
前記フィン本体を第２方向に変位させるための第２フィン機構をさらに有する、請求項５に記載の空調用吹出装置。
【請求項８】
前記第２フィン機構は、通電することにより回転方向の駆動力を発生させる第２モータと、この第２モータの駆動力によって第２方向に変位すると共に前記フィン本体を支持可能なフィン支持部と、を有する、請求項７に記載の空調用吹出装置。
【請求項９】
前記フィン支持部は、第２方向に直線的に変位するようギヤが直線状に配置された直線ギヤ部と、第２方向に円弧状に変位するようギヤが円弧状に配置された円弧ギヤ部と、を有し、これらの直線ギヤ部と円弧ギヤ部とが連続して形成されている、請求項８に記載の空調用吹出装置。
【請求項１０】
前記フィン本体に向かって変位可能に設けられ、前記吹出口から吹き出される空気の方向をガイドする送風ガイド機構をさらに有し、
前記送風ガイド機構は、前記フィン本体に沿って延び、前記フィン本体に向かって変位可能なガイドフィンを有する、請求項５に記載の空調用吹出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、空調用吹出装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
車両に用いられる空調用吹出装置に関する従来技術として、特許文献１に開示される技術がある。
【０００３】
特許文献１に示されるような、空調用吹出装置は、下流側の端部に吹出口が形成されているハウジングと、ハウジングの内部に設けられ回転させることにより流路の方向を変更可能なフィン機構と、を備えている。
【先行技術文献】
【特許文献】
【０００４】
特開平５－２０３２５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された空調用吹出装置のハウジングは、吹出口の流路面積が狭まっている。特許文献１の図３に示されているように、吹出口の流路面積が狭まっていることにより、吹出口において風速が上がる。乗員に最も近い位置に位置する吹出口で風速が上がることにより、乗員には風速の速い風が局所的に当たり、乗員が不快に感じる虞がある。快適性の点について改善の余地がある。
【０００６】
本開示は、快適性を向上させることができる空調用吹出装置の提供を課題とする。
【課題を解決するための手段】
【０００７】
本開示によれば、内部に空気が送風され、送風される空気の流れる方向を基準として、下流側の端部に空気が吹き出される吹出口が形成されているハウジングと、
このハウジングの内部に変位可能に設けられたフィン本体と、を有し、
前記ハウジングは、前記吹出口の面積よりも面積が狭い狭小部を有し、
前記吹出口は、略矩形状を呈し、
前記吹出口の長辺に平行な方向を第１方向、前記長辺よりも短い辺である短辺に平行な方向を第２方向とした場合に、前記フィン本体は、前記第１方向に亘って設けられ、通常モードにおいて前記吹出口と前記狭小部との間に位置していると共に、上流側から下流側に向かって前記第２方向への幅が広がるテーパ形状部を有する空調用吹出装置が提供される。
【発明の効果】
【０００８】
本開示によれば、快適性を向上させることができる空調用吹出装置を提供できる。
【図面の簡単な説明】
【０００９】

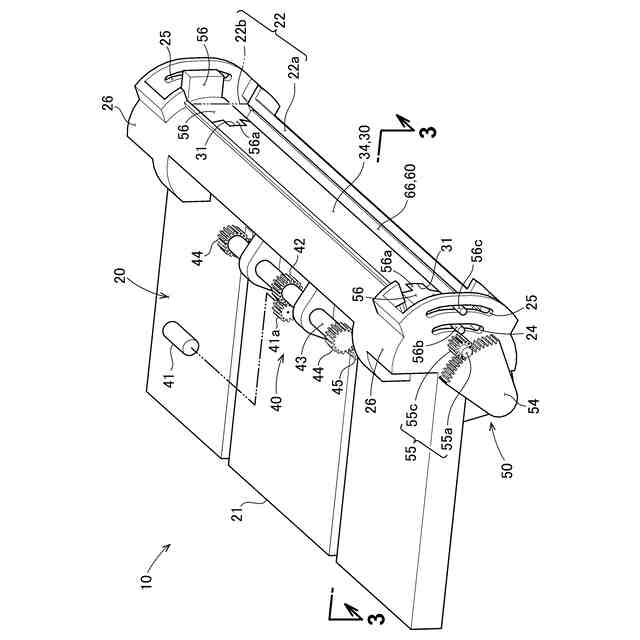

実施例による空調用吹出装置を上方から見た状態の斜視図である。

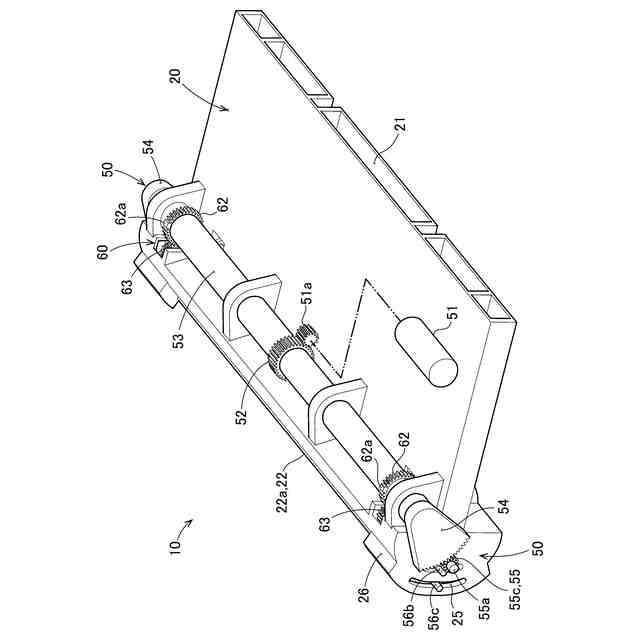

図１に示した空調用吹出装置を下方から見た状態の斜視図である。

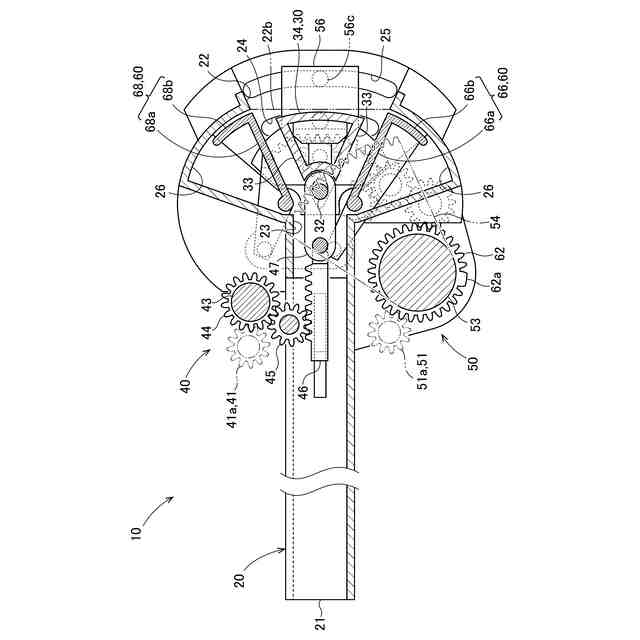

図１の３－３線断面図である。

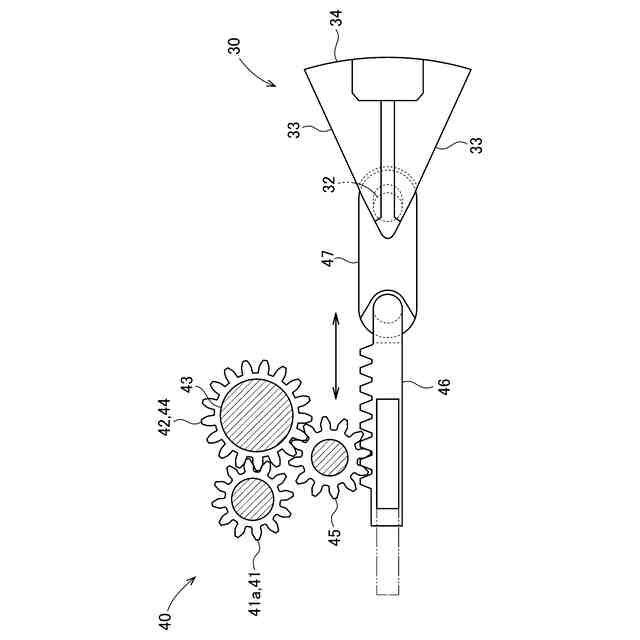

図３に示したフィン本体及び第１フィン機構を模式的に示した図である。

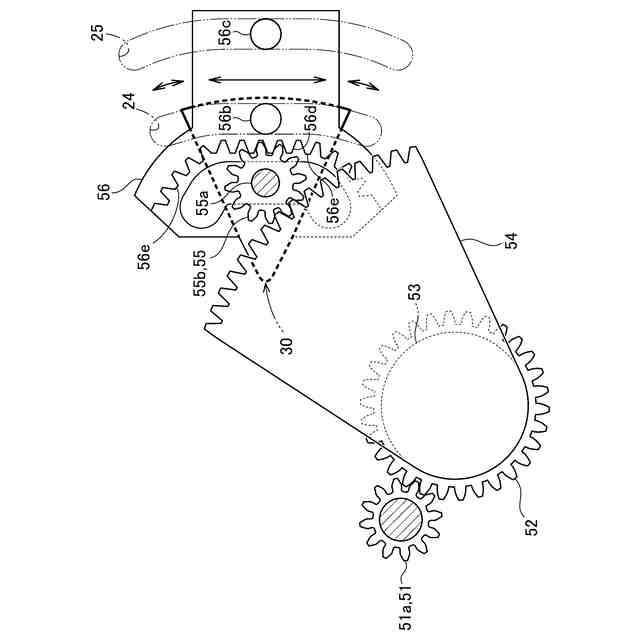

図３に示した第２フィン機構を模式的に示した図である。

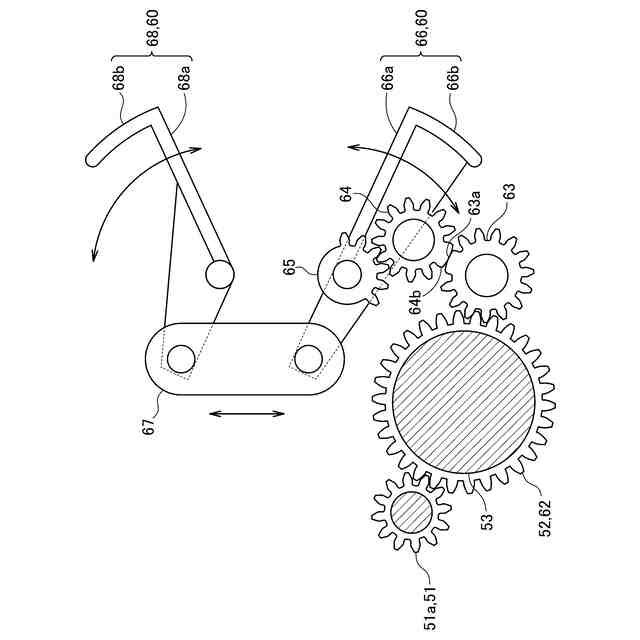

図３に示した送風ガイド機構を模式的に示した図である。

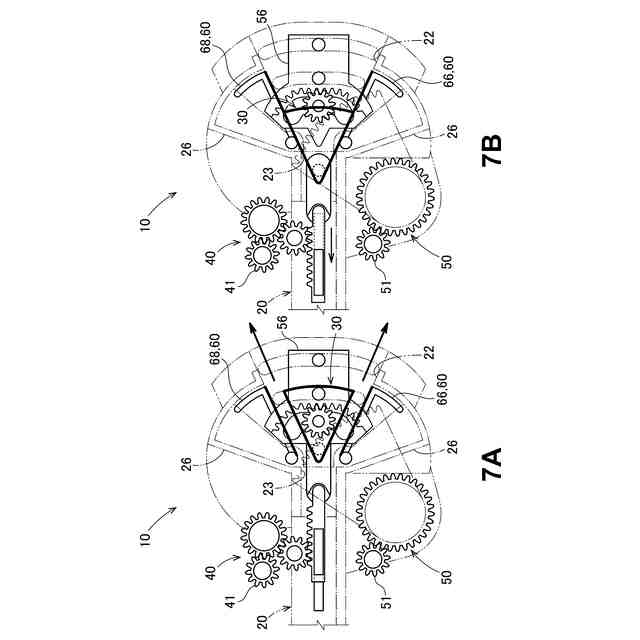

図７Ａは、通常モードにおける空調用吹出装置の作用について説明する図、図７Ｂは、送風停止モードにおける空調用吹出装置の作用について説明する図である。

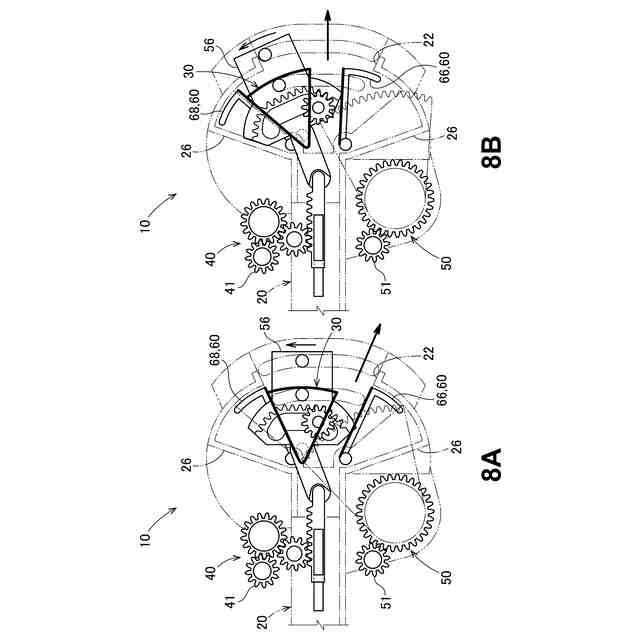

図８Ａは、下方送風モードにおける空調用吹出装置の作用について説明する図、図８Ｂは、第１の中央送風モードにおける空調用吹出装置の作用について説明する図である。

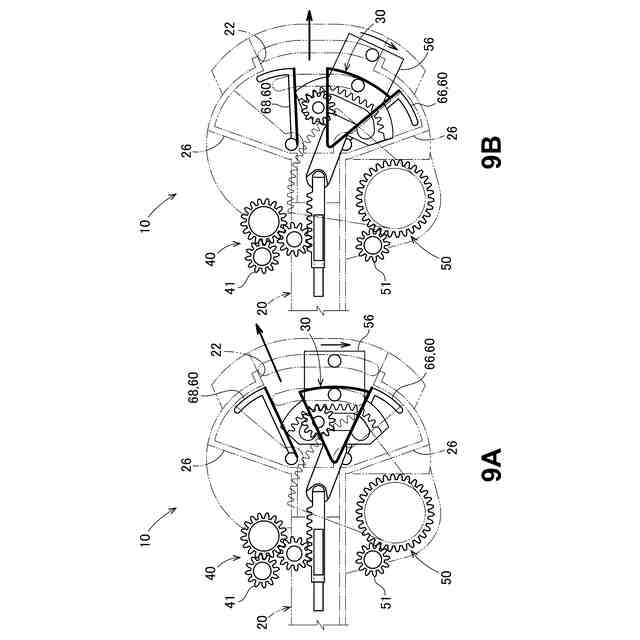

図９Ａは、上方送風モードにおける空調用吹出装置の作用について説明する図、図９Ｂは、第２の中央送風モードにおける空調用吹出装置の作用について説明する図である。
【発明を実施するための形態】
【００１０】
本発明の実施の形態を添付図に基づいて以下に説明する。なお、添付図に示した形態は本発明の一例であり、本発明は当該形態に限定されない。
（【００１１】以降は省略されています）
