公開番号2025167180
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071560
出願日2024-04-25
発明の名称樹脂成形品
出願人森六株式会社
代理人個人,個人,個人,個人,個人
主分類B60Q 3/14 20170101AFI20251030BHJP(車両一般)
要約【課題】製造コストを抑えることができる樹脂成形品を提供すること。
【解決手段】樹脂成形品(10)は、光が入射可能な導光体(20)と、導光体(20)から入射した光により発光可能な発光体(40)と、導光体(20)及び発光体(40)を支持する基材(50)と、により一体的に形成されている。導光体(20)の出射面(20a)と、発光体(40)の入射面(46)とは、空気層(21)を介して対向するように離れている。
【選択図】図2
特許請求の範囲【請求項１】
光が入射可能であり、出射面を有する導光体と、
前記導光体の前記出射面から出射した光が入射可能な入射面を有し、前記入射面から入射した光により発光可能な発光体と、
前記導光体を支持する導光体側支持部、及び、前記発光体を支持する発光体側支持部を有する基材と、が一体的に形成されており、
前記導光体の前記出射面と、前記発光体の前記入射面とが、空気層を介して対向するように離れている、樹脂成形品。
続きを表示（約 620 文字）【請求項２】
前記発光体側支持部は、前記発光体の裏面の周縁に沿って形成された枠状である、
請求項１に記載の樹脂成形品。
【請求項３】
前記基材は、前記導光体側支持部、及び、前記発光体側支持部を接続する接続部を有し、
前記発光体の表面に対向する方向から見て、前記接続部は、前記空気層に重ならないように、位置している、
請求項１に記載の樹脂成形品。
【請求項４】
前記導光体と、前記発光体とは、同じ材料から形成されている、
請求項１に記載の樹脂成形品。
【請求項５】
前記発光体の裏面には、前記発光体を装飾可能な装飾層が設けられている、
請求項１に記載の樹脂成形品。
【請求項６】
前記発光体側支持部は、前記発光体の裏面の周縁に沿って形成された枠状であり、
前記発光体側支持部と、前記発光体とは、前記装飾層を挟んでいる、
請求項５に記載の樹脂成形品。
【請求項７】
前記導光体に加え、第２導光体を備え、
前記導光体と、前記第２導光体とは、前記発光体を挟むように配置されている、
請求項１～請求項６のいずれか１項に記載の樹脂成形品。
【請求項８】
前記導光体と、前記第２導光体とは、前記発光体の長手方向に沿って配置されている、
請求項７に記載の樹脂成形品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、導光体を備える樹脂成形品に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
樹脂成形品には、光源から入射された光を線状又は面状に広げて出射する導光体を備えたものがある。導光体を備えた樹脂成形品に関する先行技術が特許文献１に開示されている。
【０００３】
特許文献１に開示された導光体は、車両用灯具に採用されている。この車両用灯具の導光体は、光源からの光が入射する棒状部と、棒状部に沿って配置される縁を有する板状部と、を備えている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－０３３０４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
仮に、棒状部と板状部とを同じ材料により一体的に成形すると、棒状部と板状部との境界が曖昧となり、棒状部の基端に入射した光が棒状部の先端まで届きにくく、直ぐに板状部に入射してしまう。これによって、板状部を光源から遠い部分まで均一に光らせることが困難となる。そこで、特許文献１では、互いに異なる樹脂材料を用いて、棒状部と板状部を成形することや、板状部を形成する材料に光拡散材を含めることを開示している。ただし、製造コストの観点から改善の余地がある。
【０００６】
本発明は、製造コストを抑えることができる樹脂成形品の提供を課題とする。
【課題を解決するための手段】
【０００７】
本開示では、光が入射可能であり、出射面を有する導光体と、
前記導光体の前記出射面から出射した光が入射可能な入射面を有し、前記入射面から入射した光により発光可能な発光体と、
前記導光体を支持する導光体側支持部、及び、前記発光体を支持する発光体側支持部を有する基材と、が一体的に形成されており、
前記導光体の前記出射面と、前記発光体の前記入射面とが、空気層を介して対向するように離れている、樹脂成形品が提供される。
【発明の効果】
【０００８】
本発明は、製造コストを抑えることができる樹脂成形品を提供できる。
【図面の簡単な説明】
【０００９】
図１Ａは、車両のインストルメントパネルに対して取り付けられた実施例による樹脂成形品の図である。図１Ｂは、図１Ａの１Ｂ―１Ｂ線断面図である。

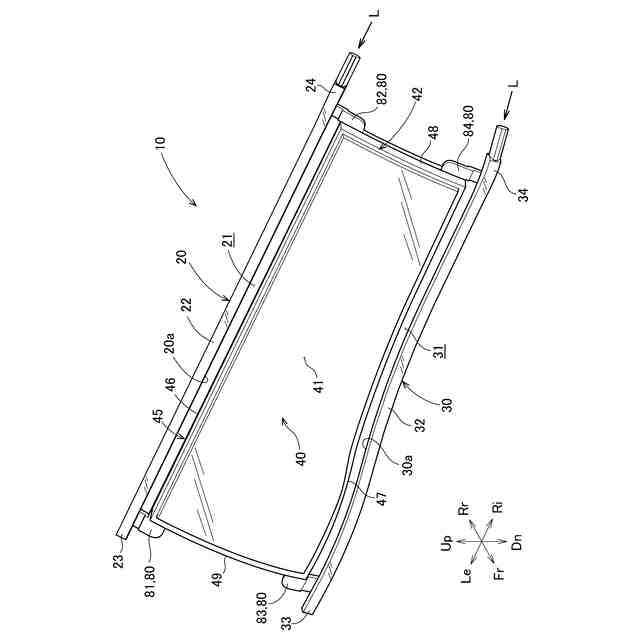

図１Ａの樹脂成形品の斜視図である。
図２の樹脂成形品の分解斜視図である。
発光体の表面に対向する方向から見た樹脂成形品の図である。

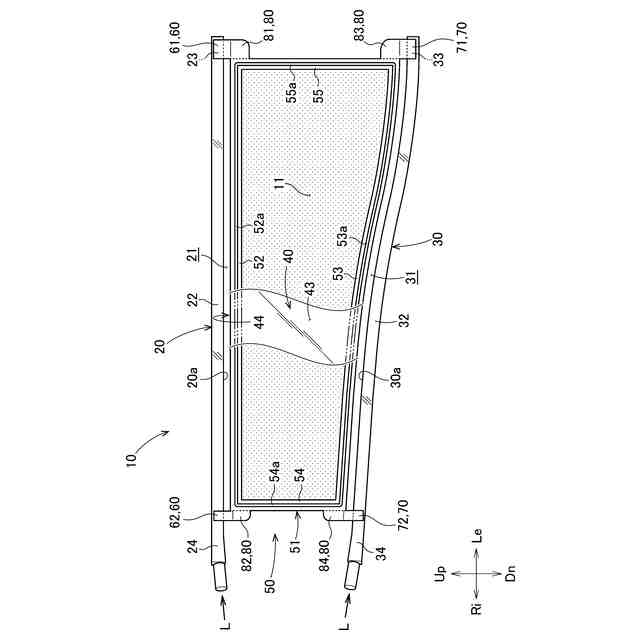

発光体の裏側から見た樹脂成形品の図である。
図６Ａは、図４の６Ａ線で囲われた部位の拡大図である。図６Ｂは、図４の６Ｂ線で囲われた部位の拡大図である。図６Ｃは、図４の６Ｃ線で囲われた部位の拡大図である。図６Ｃは、図４の６Ｃ線で囲われた部位の拡大図である。

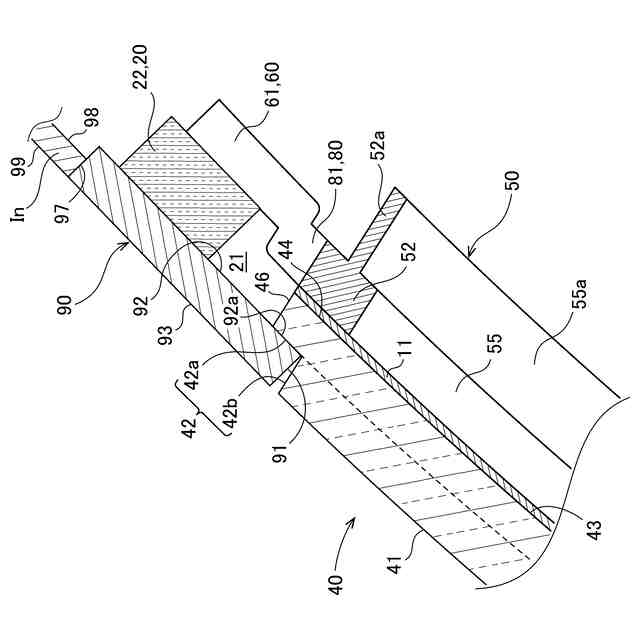

図１Ｂの７線で囲われた部位の拡大図である。
【発明を実施するための形態】
【００１０】
＜実施例＞
添付図に基づいて実施例を説明する。また、図中Ｆｒは前、Ｒｒは後、Ｌｅは左、Ｒｉは右、Ｕｐは上、Ｄｎは下を示している。
（【００１１】以降は省略されています）
