特許ウォッチ

公開番号2025160630
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063294
出願日2024-04-10
発明の名称積層シート
出願人タキロンシーアイ株式会社
代理人弁理士法人前田特許事務所
主分類B32B 27/30 20060101AFI20251016BHJP(積層体)
要約【課題】硬度に優れるとともに、高光沢性を有する積層シートを提供することを目的とする。
【解決手段】積層シート1は、基材2と、基材2の表面上に設けられ、3官能以下のウレタンアクリレートと3官能以上のアクリレートとアクリル酸亜鉛とを含有する表面層3とを備える。表面層3における3官能以下のウレタンアクリレートの含有量と3官能以上のアクリレートの含有量とアクリル酸亜鉛の含有量の合計に対するアクリル酸亜鉛の含有量が、5質量%以上95質量%以下である。
【選択図】図1
特許請求の範囲【請求項１】
基材と、
前記基材の表面上に設けられ、３官能以下のウレタンアクリレートと３官能以上のアクリレートとアクリル酸亜鉛とを含有する表面層と
を備え、
前記表面層における前記３官能以下のウレタンアクリレートの含有量と前記３官能以上のアクリレートの含有量と前記アクリル酸亜鉛の含有量の合計に対する前記アクリル酸亜鉛の含有量が、５質量％以上９５質量％以下であることを特徴とする積層シート。
続きを表示（約 150 文字）【請求項２】
前記表面層の、ＪＩＳＫ５６００－５－４（１９９９）に準拠して測定された鉛筆硬度（７５０ｇ荷重）が、ＨＢ以上であることを特徴とする請求項１に記載の積層シート。
【請求項３】
前記表面層の光沢度が５０以上であることを特徴とする請求項１または請求項２に記載の積層シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、積層シートに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
壁面材、造作材、建具等の建装材、家具等の表面装飾、及びモビリティー関連の加飾シート、モビリティーの窓材等の様々な用途において、光沢性と耐擦傷性を高めるために積層シートが用いられている。
【０００３】
そして、この積層シートとしては、傷付きを防止するために、基材の表面にハードコート層が設けられたものが知られている。
【０００４】
例えば、基材と、基材の片面に設けられ、未硬化又は半硬化の硬化性成分を含有する硬化性樹脂層とを備え、基材が、ガラス転移温度９０℃以上の非晶性樹脂により構成されている化粧シートが提案されている。そして未硬化又は半硬化の硬化性成分により形成されたハードコート層により、Ｈ以上の鉛筆硬度を有するハードコート層が設けられた化粧シートを提供することができると記載されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１２－１２１１７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ここで、上記特許文献１に記載の化粧シートにおいては、ハードコート層が設けられているが、塗工した化粧シートはポストキュアが必要な未硬化又は半硬化の硬化性樹脂層を有しているため、未硬化又は半硬化の硬化性成分を立体的に２次加工した後に硬化させるポストキュアを行わなければ十分な硬度を得ることができないという問題があった。
【０００７】
そこで、本発明は、上記問題を鑑みてなされたものであり、ポストキュアしなくても硬度に優れるとともに、高光沢性を有する積層シートを提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、本発明の積層シートは、基材と、基材の表面上に設けられ、３官能以下のウレタンアクリレートと３官能以上のアクリレートとアクリル酸亜鉛とを含有する表面層とを備え、表面層における３官能以下のウレタンアクリレートの含有量と３官能以上のアクリレートの含有量とアクリル酸亜鉛の含有量の合計に対するアクリル酸亜鉛の含有量が、５質量％以上９５質量％以下であることを特徴とする。
【発明の効果】
【０００９】
本発明によれは、硬度に優れるとともに、高光沢性を有する積層シートを提供することが可能になる。
【図面の簡単な説明】
【００１０】

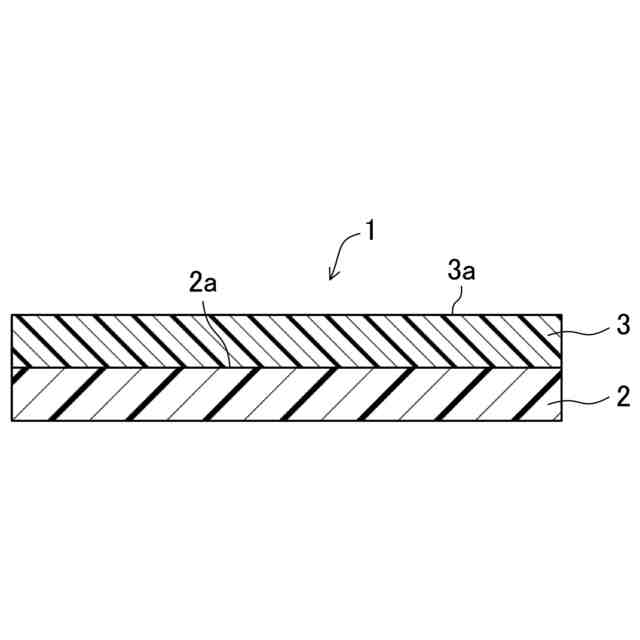

本発明の実施形態に係る積層シートを示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
