公開番号2025159750
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062475
出願日2024-04-09
発明の名称放射線画像撮影装置
出願人コニカミノルタ株式会社
代理人弁理士法人光陽国際特許事務所
主分類G01T 7/00 20060101AFI20251015BHJP(測定;試験)
要約【課題】放射線検出パネルの振動による電気ノイズを放射線照射と誤検知することを抑制することが可能な放射線画像撮影装置を提供する。

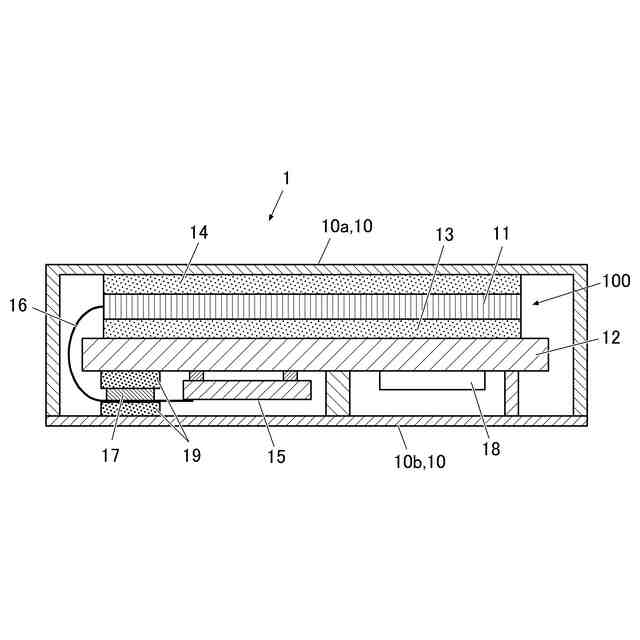

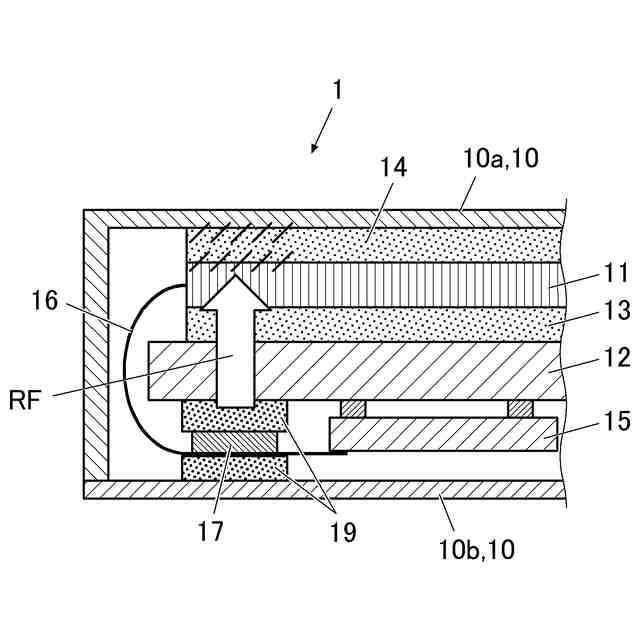

【解決手段】放射線検出パネル11と、電気回路基板15と、支持体12と、を備える内部モジュール100と、内部モジュール100を収納する筐体10と、を備える。放射線検出パネル11と電気回路基板15とを接続するCOF16と、COF16上に設けられ、放射線検出パネル11からの信号を読み出すROIC(読出しIC17)と、を備える。支持体12は、高剛性材料で形成され、ROICと筐体10との間には、粘弾性材料により形成された制振材19が設けられている。
【選択図】図2
特許請求の範囲【請求項１】
被写体を透過した放射線を検出して放射線画像情報に変換する放射線検出パネルと、前記放射線検出パネルにより変換された放射線画像情報に基づいて画像を形成する電気回路基板と、第１面に前記放射線検出パネルを、前記第１面と反対側の第２面に前記電気回路基板を、それぞれ支持する支持体と、を備える内部モジュールと、
前記内部モジュールを収納する筐体と、
を備える放射線画像撮影装置であって、
前記放射線検出パネルと前記電気回路基板とを接続するＣＯＦと、
前記ＣＯＦ上に設けられ、前記放射線検出パネルからの信号を読み出すＲＯＩＣと、
を備え、
前記支持体は、高剛性材料で形成され、
前記ＲＯＩＣと前記筐体との間には、粘弾性材料により形成された制振材が設けられていることを特徴とする放射線画像撮影装置。
続きを表示（約 760 文字）【請求項２】
前記支持体は、ＣＦＲＰ又は金属で形成されていることを特徴とする請求項１に記載の放射線画像撮影装置。
【請求項３】
前記制振材は、ゴムの発泡体であることを特徴とする請求項１に記載の放射線画像撮影装置。
【請求項４】
前記制振材は、さらに、前記ＲＯＩＣと前記支持体との間に設けられていることを特徴とする請求項１に記載の放射線画像撮影装置。
【請求項５】
前記制振材は、帯電防止機能を有することを特徴とする請求項１に記載の放射線画像撮影装置。
【請求項６】
前記制振材は、抵抗率が１０
２
［Ω・ｃｍ］以上１０
５
［Ω・ｃｍ］以下であることを特徴とする請求項５に記載の放射線画像撮影装置。
【請求項７】
前記放射線検出パネルの基板は、ガラスで形成されていることを特徴とする請求項１に記載の放射線画像撮影装置。
【請求項８】
前記放射線検出パネルを前記筐体に貼り付けるための貼り付け部材を備え、
前記放射線検出パネルの前記ＲＯＩＣの位置に対応する部分は、前記筐体に貼り付け不能であることを特徴とする請求項１に記載の放射線画像撮影装置。
【請求項９】

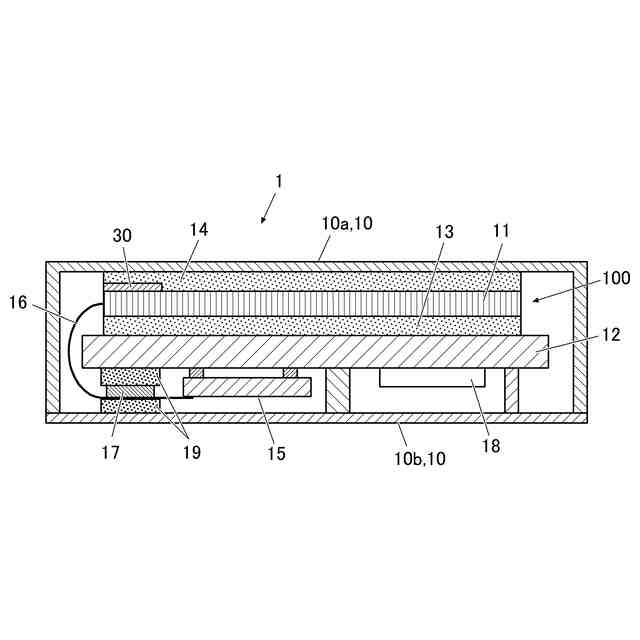

前記放射線検出パネルの前記ＲＯＩＣの位置に対応する部分と前記貼り付け部材との間には、粘着力を有しないフィルムが設けられていることを特徴とする請求項８に記載の放射線画像撮影装置。
【請求項１０】

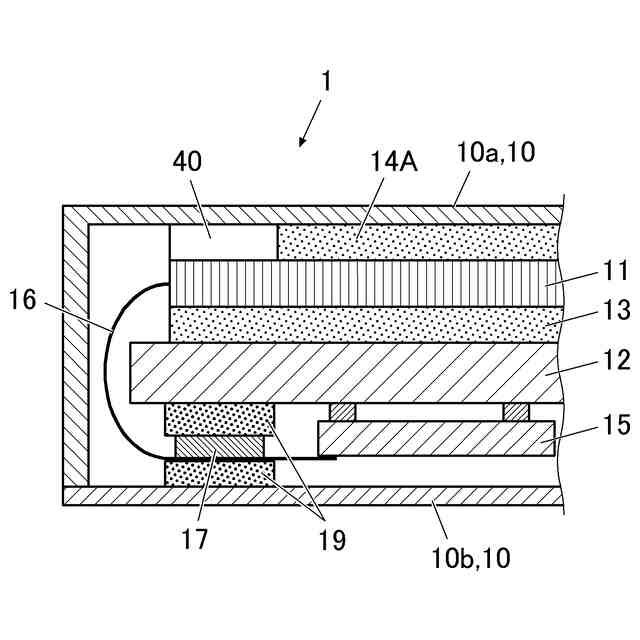

前記放射線検出パネルの前記ＲＯＩＣの位置に対応する部分と前記筐体との間には、前記貼り付け部材と同じ厚さのスペーサーが設けられていることを特徴とする請求項８に記載の放射線画像撮影装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、放射線画像撮影装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

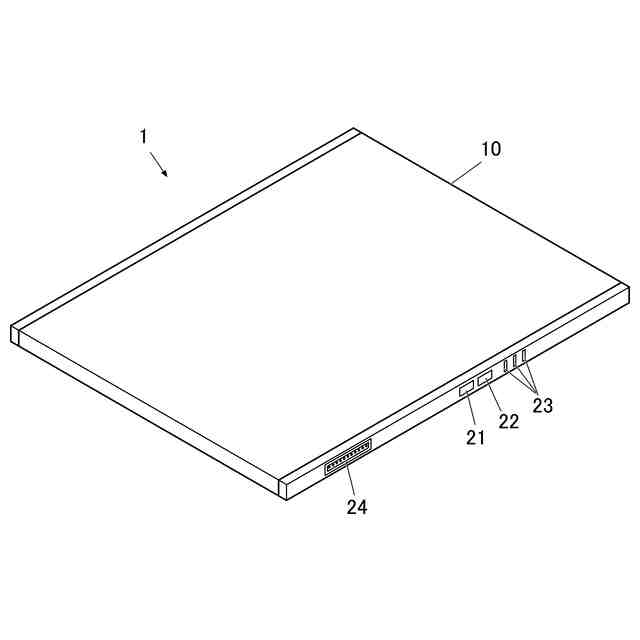

従来、対象物に放射線を照射し、当該対象物を透過した放射線の強度分布を検出して放射線画像を撮影する放射線画像撮影装置が知られている。放射線画像撮影装置は、医療分野・産業分野等で広く利用されている。近年、撮影台からの分離・持ち運びを可能とした可搬型（カセッテ型）の放射線画像撮影装置が開発され、実用化されている。このような放射線画像撮影装置は、パネル状をしていることから、ＦＰＤ（Flat Panel Detector）と呼ばれることがある。ＦＰＤは、内部に放射線の強度分布を検出して電荷に変換する放射線検出パネルを備える。
【０００３】
放射線画像撮影装置は、放射線検出パネルと画像処理を行う電気回路基板とが可撓性の基板（ＣＯＦ）で接続されている。放射線画像撮影装置は、ＣＯＦ上に設けた読出し素子（ＲＯＩＣ）により、信号値を処理する。
【０００４】
放射線画像撮影装置を用いた放射線撮影には、連携撮影と非連携撮影がある。連携撮影は、放射線照射装置から照射を実行したという信号を受信して行われる撮影である。非連携撮影は、信号を受信することなく放射線が照射されたこと自体を検知して行われる撮影である。放射線画像撮影装置は、非連携撮影の場合、撮影待機状態に遷移した後、放射線が照射されたことを放射線検出パネルに発生する電気信号の変化で検知する。しかしながら、信号の変動は、待機状態で装置に振動が与えられた場合にも発生する。したがって、放射線画像撮影装置は、装置に与えられた振動を放射線照射と間違えて、誤動作することがある。特に、ＣＯＦと放射線検出パネルの接続部近傍は、振動による影響が大きく、信号値変動が発生しやすい。
【０００５】
そこで、特許文献１には、ＣＯＦと放射線検出パネルの接続部及びその直下にあるＲＯＩＣの周囲に、弾性体等の制振材料を配置した構成が開示されている。特許文献１記載の構成によれば、装置の振動を抑制することができる。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－００３６３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、特許文献１記載の構成は、パネル基板が可撓性であり、支持体が発泡材で軽量であるため、振動しやすい。そのため、特許文献１記載の構成は、ＲＯＩＣの周囲に緩衝材を配置して、振動を抑制している。
しかしながら、特許文献１記載の構成は、堅牢性の向上を目的として支持体を金属のような高剛性材料で形成した場合、発泡支持体とは異なる帯域の振動周波数が発生する。この場合、従来の緩衝材では、振動を抑制できないケースがある。
また、支持体のような高剛性材料で形成された平板状の部材は、発生した振動が長期間持続する。したがって、支持体を高剛性材料で形成した構成は、初期の瞬間的な変動をノイズとしてカットしても、持続する振動による信号変化を放射線照射と誤検知するという課題がある。
【０００８】
本発明は、放射線検出パネルの振動による電気ノイズを放射線照射と誤検知することを抑制することが可能な放射線画像撮影装置を提供することを目的とする。
【課題を解決するための手段】
【０００９】
請求項１に記載の発明は、上記目的を達成するためになされたものであり、
放射線画像撮影装置において、
被写体を透過した放射線を検出して放射線画像情報に変換する放射線検出パネルと、前記放射線検出パネルにより変換された放射線画像情報に基づいて画像を形成する電気回路基板と、第１面に前記放射線検出パネルを、前記第１面と反対側の第２面に前記電気回路基板を、それぞれ支持する支持体と、を備える内部モジュールと、
前記内部モジュールを収納する筐体と、
を備える放射線画像撮影装置であって、
前記放射線検出パネルと前記電気回路基板とを接続するＣＯＦと、
前記ＣＯＦ上に設けられ、前記放射線検出パネルからの信号を読み出すＲＯＩＣと、
を備え、
前記支持体は、高剛性材料で形成され、
前記ＲＯＩＣと前記筐体との間には、粘弾性材料により形成された制振材が設けられていることを特徴とする。
【００１０】
請求項２に記載の発明は、請求項１に記載の放射線画像撮影装置において、
前記支持体は、ＣＦＲＰ又は金属で形成されている。
（【００１１】以降は省略されています）
