公開番号2025159209
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2025137965,2022064436
出願日2025-08-21,2022-04-08
発明の名称ワイヤハーネス
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人個人,個人,個人
主分類H02G 3/04 20060101AFI20251009BHJP(電力の発電,変換,配電)
要約【課題】ワイヤハーネスに簡易にノイズ対策を行うことができるようにすることを目的とする。
【解決手段】ワイヤハーネス30は、複数の配線50と、前記複数の配線50を扁平な形態に保つベース部材54と、前記ベース部材54に位置決めされ、前記複数の配線50のうち対象配線50Sを覆う金属箔72と、を備える。
【選択図】図5
特許請求の範囲【請求項１】
複数の配線と、
前記複数の配線を扁平な形態に保つベース部材と、
前記ベース部材に位置決めされ、前記複数の配線のうち対象配線を覆う金属箔と、
を備え、
前記対象配線が収まる溝が形成された本体と、前記本体とは反対側から前記対象配線を覆う蓋とを有するプロテクタであり、
前記金属箔が、前記本体と前記対象配線との間に設けられると共に、前記蓋と前記対象配線との間に設けられており、
前記金属箔は、前記本体のうち前記溝の内面に沿う第１金属箔部分と、前記蓋に沿う第２金属箔部分とを含み、
前記第１金属箔部分の端部と前記第２金属箔部分の端部とが、前記溝の側壁と前記蓋との間に挟持されている、ワイヤハーネス。
続きを表示（約 750 文字）【請求項２】
複数の配線と、
前記複数の配線を扁平な形態に保つベース部材と、
前記ベース部材に位置決めされ、前記複数の配線のうち対象配線を覆う金属箔と、
前記ベース部材に位置決めされ、前記複数の配線のうち前記対象配線とは別の第２の対象配線を覆う磁性体コアと、
を備え、
前記対象配線が収まる溝が形成された本体と、前記本体とは反対側から前記対象配線を覆う蓋とを有するプロテクタであり、
前記金属箔が、前記本体と前記対象配線との間に設けられると共に、前記蓋と前記対象配線との間に設けられており、
前記プロテクタの前記本体には、前記第２の対象配線が収まる第２の溝が形成されて、前記溝と前記第２の溝とが並行する部分において、前記磁性体コア及び前記金属箔が設けられている、ワイヤハーネス。
【請求項３】
請求項２に記載のワイヤハーネスであって、
前記プロテクタの前記本体には、前記対象配線及び前記第２の対象配線とは別の配線が収まる第３の溝が形成され、
前記溝と前記第２の溝との間に前記第３の溝が位置する、ワイヤハーネス。
【請求項４】
請求項１から請求項３のいずれか１項に記載のワイヤハーネスであって、
電気機器のコネクタに接続される機器用コネクタと、それぞれ相手側ワイヤハーネスのコネクタが接続される第１ハーネス用コネクタ及び第２ハーネス用コネクタとが設けられ、
前記複数の配線は、前記機器用コネクタから分岐して前記第１ハーネス用コネクタ及び前記第２ハーネス用コネクタに接続される複数の機器用配線を含み、
前記対象配線は、前記複数の機器用配線のうちの信号線を含む、ワイヤハーネス。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ワイヤハーネスに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１は、インパネハーネス、エンジンルームハーネス、ドアハーネス及びフロアハーネスを相互に電気的に接続する相互接続箱を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２０２３５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところでワイヤハーネスにノイズ対策が求められることがある。
【０００５】
そこで、ワイヤハーネスに簡易にノイズ対策を行うことができるようにすることを目的とする。
【課題を解決するための手段】
【０００６】
本開示のワイヤハーネスは、複数の配線と、前記複数の配線を扁平な形態に保つベース部材と、前記ベース部材に位置決めされ、前記複数の配線のうち対象配線を覆う金属箔と、を備える、ワイヤハーネスである。
【発明の効果】
【０００７】
本開示によれば、ワイヤハーネスに簡易にノイズ対策を行うことができる。
【図面の簡単な説明】
【０００８】
図１は車両におけるワイヤハーネスを含む配線システムを示す説明図である。
図２は実施形態にかかるワイヤハーネスが車両に配置された様子を示す斜視図である。

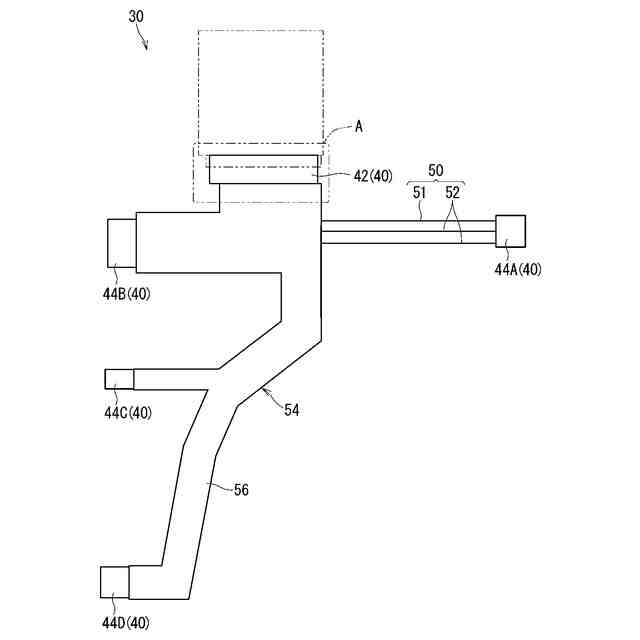

図３は実施形態にかかるワイヤハーネスを示す平面図である。
図４は図３の領域Ａの拡大図である。

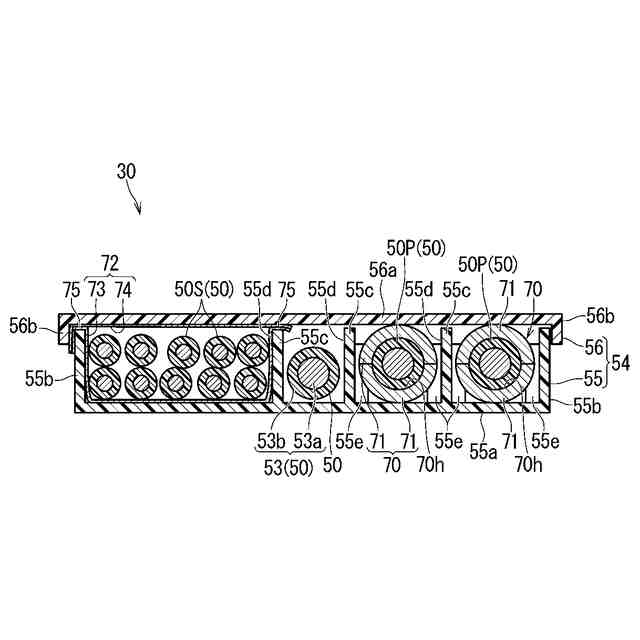

図５は図４のＶ－Ｖ線に沿った断面図である。
図６は第１変形例にかかるワイヤハーネスを示す平面図である。
図７は図６のＶＩＩ－ＶＩＩ線に沿った断面図である。
図８は第２変形例にかかるワイヤハーネスを示す分解平面図である。
図９は第２変形例にかかるワイヤハーネスを示す側面図である。
図１０は複数種のコネクタ及び複数の配線の接続関係を説明する図である。
図１１は機器用コネクタ、第１ハーネス用コネクタ及び第２ハーネス用コネクタの接続関係を説明する図である。

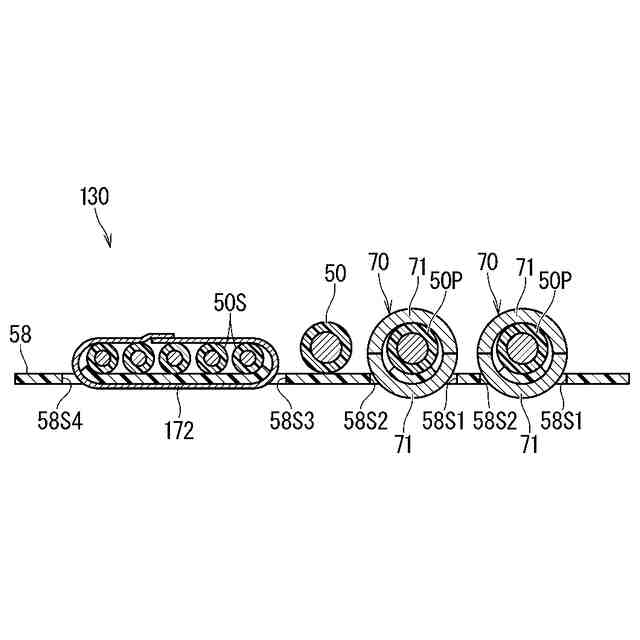

図１２は第３変形例にかかる配線及びベース部材を示す断面図である。
図１３は複数の配線の分け方の一例を示す図である。
図１４は複数の配線の分け方の別の例を示す図である。
図１５は第４変形例にかかるワイヤハーネスを示す斜視図である。
図１６は第４変形例にかかるワイヤハーネスを示す分解斜視図である。
図１７は第５変形例にかかるワイヤハーネスを示す平面図である。
図１８は第５変形例にかかるワイヤハーネスが車両に配置された様子を示す斜視図である。
【発明を実施するための形態】
【０００９】
［本開示の実施形態の説明］
最初に本開示の実施態様を列記して説明する。
【００１０】
本開示のワイヤハーネスは、次の通りである。
（【００１１】以降は省略されています）
