公開番号2025158735
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061583
出願日2024-04-05
発明の名称吊材取替方法及び吊材取替装置
出願人株式会社IHIインフラシステム
代理人弁理士法人アテンダ国際特許事務所
主分類E01D 22/00 20060101AFI20251009BHJP(道路,鉄道または橋りょうの建設)
要約【課題】吊構造物の上下方向の変位を生じさせることなく既設の吊材を新たな吊材に取り替えることのできる吊材取替方法及び吊材取替装置を提供する。
【解決手段】第2のジャッキ40によって既設の各ハンガーケーブル4の下端側を除く部分と第1の仮吊部材10との間に張力を付与することにより、既設の各ハンガーケーブル4の下端側の張力を第2のジャッキ40及び第1の仮吊部材10に移行させ、既設の各ハンガーケーブル4の下端側と吊構造物5側との連結を解除し、第2のジャッキ40による既設の各ハンガーケーブル4の下端側を除く部分と第1の仮吊部材10との間の張力を減じながら第1のジャッキ30によって第1の仮吊部材10と第2の仮吊部材20との間に張力を付与することにより、既設の各ハンガーケーブル4の張力を全て第1及び第2の仮吊部材10,20に移行させる。

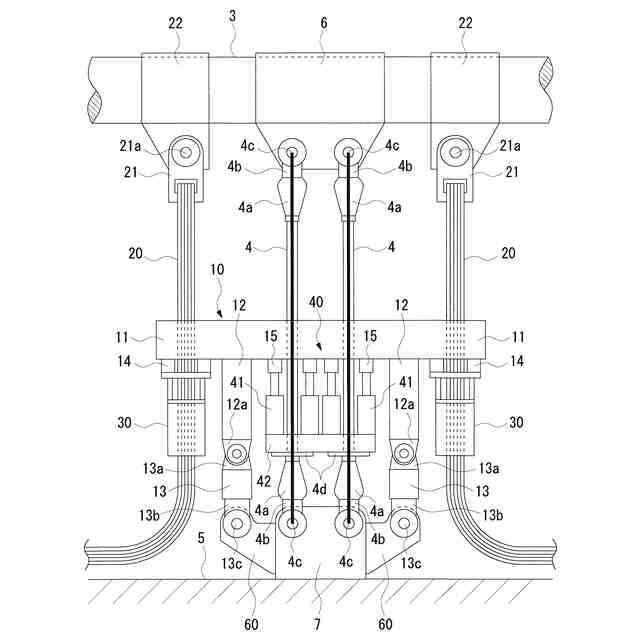

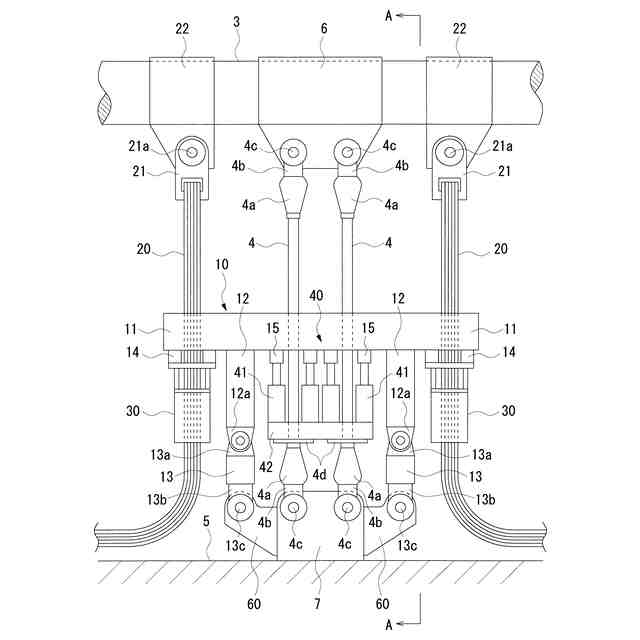

【選択図】図3
特許請求の範囲【請求項１】
上端をメインケーブル側に連結され、下端を吊構造物側に連結された既設の吊材を新たな吊材に取り替える吊材取替方法において、
前記吊構造物側に連結された第１の仮吊部材と、前記メインケーブル側に連結された第２の仮吊部材と、第１の仮吊部材と第２の仮吊部材との間に張力を付与可能な第１の張力付与装置と、吊材の下端側を除く部分と第１の仮吊部材との間に張力を付与可能な第２の張力付与装置とを用い、
第２の張力付与装置によって既設の吊材の下端側を除く部分と第１の仮吊部材との間に張力を付与することにより、既設の吊材の下端側の張力を第２の張力付与装置及び第１の仮吊部材に移行させ、
無張力状態となった既設の吊材の下端側と吊構造物側との連結を解除し、
第２の張力付与装置による既設の吊材の下端側を除く部分と第１の仮吊部材との間の張力を減じながら第１の張力付与装置によって第１の仮吊部材と第２の仮吊部材との間に張力を付与することにより、既設の吊材の張力を全て第１及び第２の仮吊部材に移行させ、
全体が無張力状態となった既設の吊材を新たな吊材に取り替える
ことを特徴とする吊材取替方法。
続きを表示（約 1,000 文字）【請求項２】
前記既設の吊材を新たな吊材に取り替えた後、
第２の張力付与装置によって新たな吊材の下端側を除く部分と第１の仮吊部材との間に張力を付与しながら第１の張力付与装置によって第１の仮吊部材と第２の仮吊部材との間の張力を減ずることにより、第１及び第２の仮吊部材の張力を新たな吊材の下端側を除く部分と第２の張力付与装置及び第１の仮吊部材に移行させ、
新たな吊材の下端側を吊構造物側に連結した後、
第２の張力付与装置による新たな吊材の下端側を除く部分と第１の仮吊部材との間の張力を解除することにより、第１の仮吊部材の張力を新たな吊材の全体に移行させる
ことを特徴とする請求項１記載の吊材取替方法。
【請求項３】
前記第１の張力付与装置によって第１の仮吊部材と第２の仮吊部材との間に微小な張力を付与して第１の仮吊部材と第２の仮吊部材とを緊張させた状態で、第２の張力付与装置による既設の吊材の下端側を除く部分と第１の仮吊部材との間の張力を減じながら第１の張力付与装置によって第１の仮吊部材と第２の仮吊部材との間に張力を付与する
ことを特徴とする請求項１記載の吊材取替方法。
【請求項４】
前記第２の仮吊部材の長さを前記吊材の長さに応じて変える
ことを特徴とする請求項１記載の吊材取替方法。
【請求項５】
前記第２の仮吊部材及び第１の張力付与装置としてストランド及びストランドジャッキを用いる
ことを特徴とする請求項４記載の吊材取替方法。
【請求項６】
上端をメインケーブル側に連結され、下端を吊構造物側に連結された既設の吊材を新たな吊材に取り替えるための吊材取替装置において、
前記吊構造物側に連結される第１の仮吊部材と、
前記メインケーブル側に連結される第２の仮吊部材と、
第１の仮吊部材と第２の仮吊部材との間に張力を付与可能な第１の張力付与装置と、
吊材の下端側を除く部分と第１の仮吊部材との間に張力を付与可能な第２の張力付与装置とを備えた
ことを特徴とする吊材取替装置。
【請求項７】
前記第２の仮吊部材の長さを前記吊材の長さに応じて変え得るように構成した
ことを特徴とする請求項６記載の吊材取替装置。
【請求項８】
前記第２の仮吊部材及び第６の張力付与装置をストランド及びストランドジャッキによって構成した
ことを特徴とする請求項７記載の吊材取替装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吊橋の吊材を取り替えるための吊材取替方法及び吊材取替装置に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
一般に、海峡や河川等に架設される吊橋は、メインケーブルに連結された複数の吊材としてのハンガーケーブルによって床版及び補鋼桁等からなる吊構造物を吊り下げるように構成されている。
【０００３】
このような吊橋は完成から長期間が経過しているものも多く、各部材が腐食等の老朽化を生じている可能性がある。特に、ハンガーケーブルは、メインケーブルよりも小径の鋼材からなるため、車両走行時の振動や風圧等による荷重が繰り返し加わることにより、劣化が進行して耐久性が低下している場合があり、このような老朽化したハンガーケーブルは新たなハンガーケーブルに取り替える必要がある。
【０００４】
従来、ハンガーケーブルを取り替える方法としては、既設のハンガーケーブルの近傍にメインケーブルと吊構造物とを連結する長さ調整可能な仮ハンガーケーブルを取り付け、既設のハンガーケーブルの張力を仮ハンガーケーブルに移行した後、仮ハンガーケーブルを取り外して新たなハンガーケーブルを取り付けるようにしている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１９－１４３３７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、従来の取替方法では、既設のハンガーケーブルの張力を仮ハンガーケーブルに移行させる際、既設のハンガーケーブルが無張力状態になるまで仮ハンガーケーブルにジャッキや巻上装置によって張力を付与しなければならない。その際、既設のハンガーケーブルは張力によって伸びを生じているため、張力を取り除くと伸び量の分だけ短くなる。このため、仮ハンガーケーブルで吊り下げられた吊構造物が上下方向に変位を生じ、吊構造物の変形や他のハンガーケーブルの張力の変動が大きくなるという問題点があった。
【０００７】
本発明は前記問題点に鑑みてなされたものであり、その目的とするところは、吊構造物の上下方向の変位を生じさせることなく既設の吊材を新たな吊材に取り替えることのできる吊材取替方法及び吊材取替装置を提供することにある。
【課題を解決するための手段】
【０００８】
本発明は前記目的を達成するために、上端をメインケーブル側に連結され、下端を吊構造物側に連結された既設の吊材を新たな吊材に取り替える吊材取替方法において、前記吊構造物側に連結された第１の仮吊部材と、前記メインケーブル側に連結された第２の仮吊部材と、第１の仮吊部材と第２の仮吊部材との間に張力を付与可能な第１の張力付与装置と、吊材の下端側を除く部分と第１の仮吊部材との間に張力を付与可能な第２の張力付与装置とを用い、第２の張力付与装置によって既設の吊材の下端側を除く部分と第１の仮吊部材との間に張力を付与することにより、既設の吊材の下端側の張力を第２の張力付与装置及び第１の仮吊部材に移行させ、無張力状態となった既設の吊材の下端側と吊構造物側との連結を解除し、第２の張力付与装置による既設の吊材の下端側を除く部分と第１の仮吊部材との間の張力を減じながら第１の張力付与装置によって第１の仮吊部材と第２の仮吊部材との間に張力を付与することにより、既設の吊材の張力を全て第１及び第２の仮吊部材に移行させ、全体が無張力状態となった既設の吊材を新たな吊材に取り替えるようにしている。
【０００９】
また、本発明は前記目的を達成するために、上端をメインケーブル側に連結され、下端を吊構造物側に連結された既設の吊材を新たな吊材に取り替えるための吊材取替装置において、前記吊構造物側に連結される第１の仮吊部材と、前記メインケーブル側に連結される第２の仮吊部材と、第１の仮吊部材と第２の仮吊部材との間に張力を付与可能な第１の張力付与装置と、吊材の下端側を除く部分と第１の仮吊部材との間に張力を付与可能な第２の張力付与装置とを備えている。
【００１０】
これにより、既設の吊材を取り外す際、第２の張力付与装置によって既設の吊材の下端側を除く部分と第１の仮吊部材との間に張力を付与することにより、既設の吊材の下端側の張力を第２の張力付与装置及び第１の仮吊部材に移行させ、無張力状態となった既設の吊材の下端側と吊構造物側との連結を解除し、第２の張力付与装置による既設の吊材の下端側を除く部分と第１の仮吊部材との間の張力を減じながら第１の張力付与装置によって第１の仮吊部材と第２の仮吊部材との間に張力を付与することにより、既設の各吊材の張力を全て第１及び第２の仮吊部材に移行させるようにしたので、吊材及び第１仮吊部材間の張力と第１及び第２の仮吊部材間の張力との合計を変化させることなく張力の移行を行うことが可能となる。
【発明の効果】
（【００１１】以降は省略されています）
