公開番号2025156583
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2025133755,2024037592
出願日2025-08-08,2019-08-09
発明の名称インダクタ
出願人日東電工株式会社
代理人弁理士法人いくみ特許事務所
主分類H01F 17/04 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】インダクタンスが高く、かつ、直流重畳特性に優れながら、Q値にも優れるインダクタを提供すること。

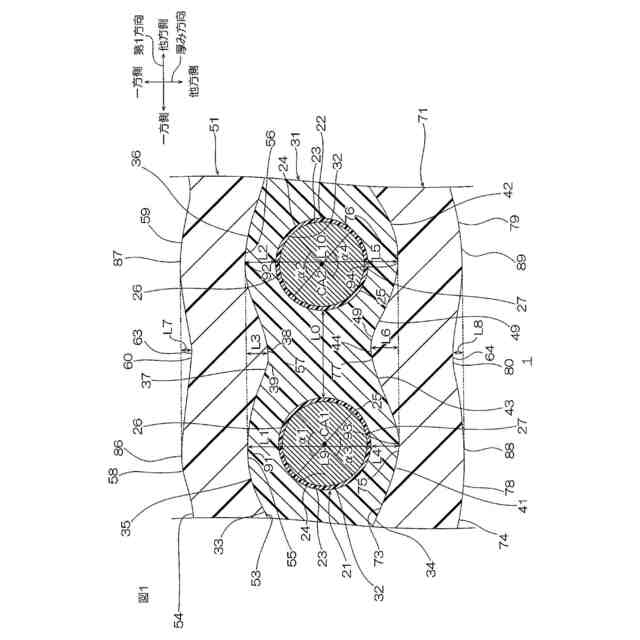

【解決手段】インダクタ1は、第1配線21および第2配線22と、略球形状の磁性粒子を含有する第1磁性層31と、略扁平形状の磁性粒子を含有する第2磁性層51と、略扁平形状の磁性粒子を含有する第3磁性層71とを備える。第2磁性層51および第3磁性層71のそれぞれの比透磁率が、第1磁性層31の比透磁率より高い。第1磁性層31の第4面54は、第2凹部60を有する。第3磁性層71の第6面74は、第4凹部80を有する。

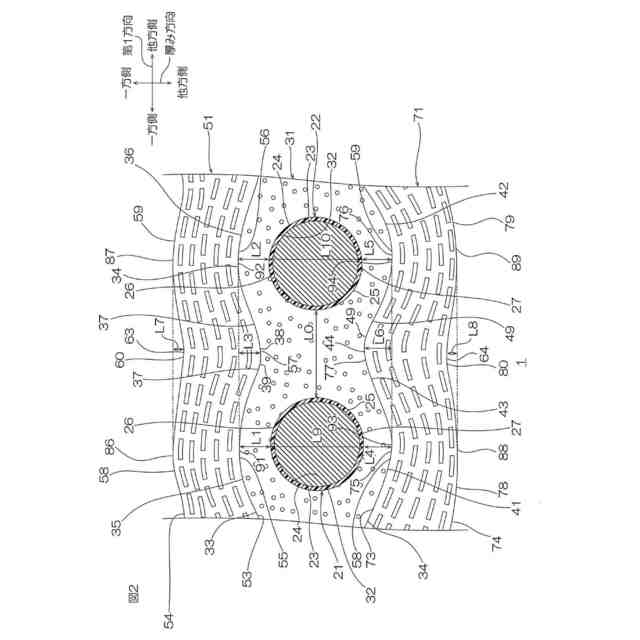

【選択図】図2
特許請求の範囲【請求項１】
互いに間隔を隔てて隣り合う第１配線および第２配線と、
面方向に連続する第１面と、前記第１面に対して厚み方向に間隔が隔てられ、前記面方向に連続する第２面と、前記第１面および前記第２面の間に位置し、前記第１配線の外周面および前記第２配線の外周面に接触する内周面とを有し、略球形状の磁性粒子および樹脂を含有する第１磁性層と、
前記第１面に接触する第３面と、前記第３面と厚み方向に間隔が隔てられる第４面とを有し、略扁平形状の磁性粒子および樹脂を含有する第２磁性層と、
前記第２面に接触する第５面と、前記第５面と厚み方向に間隔が隔てられる第６面と有し、略扁平形状の磁性粒子および樹脂を含有する第３磁性層とを備え、
前記第２磁性層および前記第３磁性層のそれぞれの比透磁率が、前記第１磁性層の比透磁率より高く、
前記第３面は、前記第１配線と厚み方向に対向する第１対向部と、前記第２配線と厚み方向に対向する第２対向部との間において、それらから窪む第１凹部を有し、
前記第４面は、前記第１対向部と厚み方向に対向する第３対向部と、前記第２対向部と厚み方向に対向する第４対向部との間において、それらから窪む第２凹部を有し、
前記第５面は、前記第１配線と厚み方向に対向する第５対向部と、前記第２配線と厚み方向に対向する第６対向部との間において、それらから窪む第３凹部を有し、
前記第６面は、前記第５対向部と厚み方向に対向する第７対向部と、前記第２対向部と厚み方向に対向する第８対向部との間において、それらから窪む第４凹部を有することを特徴とする、インダクタ。
続きを表示（約 950 文字）【請求項２】

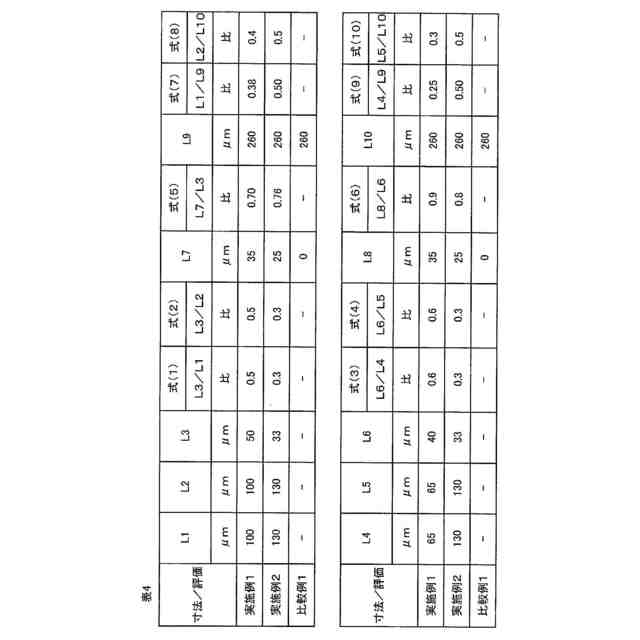

前記第１対向部および前記第１配線間の長さＬ１と、前記第２対向部および前記第２配線間の長さＬ２と、前記第１凹部の深さＬ３とが、下記式（１）および下記式（２）を満足し、
前記第５対向部および前記第１配線間の長さＬ４と、前記第６対向部および前記第２配線間の長さＬ５と、前記第３凹部の深さＬ６とが、下記式（３）および下記式（４）を満足することを特徴とする、請求項１に記載のインダクタ。
Ｌ３／Ｌ１≧０．２（１）
Ｌ３／Ｌ２≧０．２（２）
Ｌ６／Ｌ４≧０．２（３）
Ｌ６／Ｌ５≧０．２（４）
【請求項３】
前記第１凹部の深さＬ３と、前記第２凹部の深さＬ７とが、下記式（５）を満足し、
前記第３凹部の深さＬ６と、前記第４凹部の深さＬ８とが、下記式（６）を満足することを特徴とする、請求項１または２に記載のインダクタ。
Ｌ７／Ｌ３≧０．３（５）
Ｌ８／Ｌ６≧０．３（６）
【請求項４】
前記第１対向部および前記第１配線間の長さＬ１と、前記第１配線の厚み方向長さＬ９とが、下記式（７）を満足し、
前記第２対向部および前記第２配線間の長さＬ２と、前記第２配線の厚み方向長さＬ１０とが、下記式（８）を満足し、
前記第３対向部および前記第１配線間の長さＬ４と、前記第１配線の前記長さＬ９とが、下記式（９）を満足し、
前記第４対向部および前記第２配線間の長さＬ５と、前記第２配線の前記長さＬ１０とが、下記式（１０）を満足することを特徴とする、請求項１～３のいずれか一項に記載のインダクタ。
Ｌ１／Ｌ９≧０．１（７）
Ｌ２／Ｌ１０≧０．１（８）
Ｌ４／Ｌ９≧０．１（９）
Ｌ５／Ｌ１０≧０．１（１０）

発明の詳細な説明【技術分野】
【０００１】
本発明は、インダクタに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、複数の導体と、それらを被覆する磁性体層とを備えるインダクタが知られている（例えば、特許文献１参照。）。
【０００３】
特許文献１では、複数の導体が配置されたフェライト生シートの上に、別のフェライト生シートを積層し、これらを焼成することにより、インダクタを得ている。
【先行技術文献】
【特許文献】
【０００４】
特開平１０－１４４５２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかるに、インダクタには、高いインダクタンス、優れた直流重畳特性および優れたＱ値が求められる。
【０００６】
しかし、特許文献１に記載のインダクタでは、上記した要求を満足できない。
【０００７】
本発明は、インダクタンスが高く、かつ、直流重畳特性に優れながら、Ｑ値にも優れるインダクタを提供する。
【課題を解決するための手段】
【０００８】
本発明［１］は、互いに間隔を隔てて隣り合う第１配線および第２配線と、面方向に連続する第１面と、前記第１面に対して厚み方向に間隔が隔てられ、前記面方向に連続する第２面と、前記第１面および前記第２面の間に位置し、前記第１配線の外周面および前記第２配線の外周面に接触する内周面とを有し、略球形状の磁性粒子および樹脂を含有する第１磁性層と、前記第１面に接触する第３面と、前記第３面と厚み方向に間隔が隔てられる第４面とを有し、略扁平形状の磁性粒子および樹脂を含有する第２磁性層と、前記第２面に接触する第５面と、前記第５面と厚み方向に間隔が隔てられる第６面と有し、略扁平形状の磁性粒子および樹脂を含有する第３磁性層とを備え、前記第２磁性層および前記第３磁性層のそれぞれの比透磁率が、前記第１磁性層の比透磁率より高く、前記第３面は、前記第１配線と厚み方向に対向する第１対向部と、前記第２配線と厚み方向に対向する第２対向部との間において、それらから窪む第１凹部を有し、前記第４面は、前記第１対向部と厚み方向に対向する第３対向部と、前記第２対向部と厚み方向に対向する第４対向部との間において、それらから窪む第２凹部を有し、前記第５面は、前記第１配線と厚み方向に対向する第５対向部と、前記第２配線と厚み方向に対向する第６対向部との間において、それらから窪む第３凹部を有し、前記第６面は、前記第５対向部と厚み方向に対向する第７対向部と、前記第２対向部と厚み方向に対向する第８対向部との間において、それらから窪む第４凹部を有する、インダクタを含む。
【０００９】
このインダクタは、略球形状の磁性粒子を含有する第１磁性層と、略扁平形状の磁性粒子を含有する第２磁性層および第３磁性層とを備える。しかも、第２磁性層および第３磁性層のそれぞれの比透磁率が、第１磁性層の比透磁率より高い。そのため、このインダクタは、インダクタンスが高く、かつ、直流重畳特性に優れる。
【００１０】
さらに、第２磁性層が第１凹部および第２凹部を有するので、第２磁性層において第１凹部および第２凹部に囲まれる領域では、略扁平形状の磁性粒子が、第１凹部および第２凹部に配向できる。また、第３磁性層が第３凹部および第４凹部を有するので、第３磁性層において第３凹部および第４凹部に囲まれる領域では、略扁平形状の磁性粒子が、第３凹部および第４凹部に配向できる。そのため、優れたＱ値を得ることができる。
（【００１１】以降は省略されています）
