公開番号2025153711
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056325
出願日2024-03-29
発明の名称継手構造および接続構造
出願人積水化学工業株式会社
代理人弁理士法人新樹グローバル・アイピー
主分類F16L 23/028 20060101AFI20251002BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】パーティクルが滞留する隙間の発生を抑制することが可能なスタブエンドを提供すること。

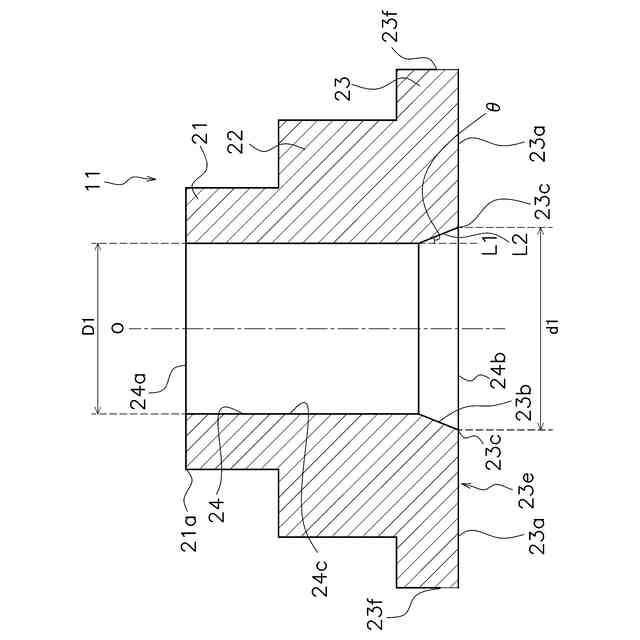

【解決手段】スタブエンド11のフレア部23は、管の接続に用いられ、樹脂材料によって形成された継手構造であって、流路24と、接触面23aと、面取り部23bと、を備える。流路24は、液体が流れる。接触面23aは、流路24の開口24bの周囲に配置され、接続対象との間に配置されるパッキン13に接触する。面取り部23bは、開口24bの縁にC面取り加工で形成され、流路24の内周面24cと接触面23aとの間に配置される。流路24の中心軸Oを含む断面において内周面24cの延伸線L1と面取り部23b上の線L2の成す角度が10度以上60度未満である。
【選択図】図5
特許請求の範囲【請求項１】
管の接続に用いられ、樹脂材料によって形成された継手構造であって、
液体が流れる流路と、
前記流路の開口の周囲に配置され、接続対象との間に配置されるシール部材に接触する接触面と、
前記開口の縁にＣ面取り加工で形成され、前記流路の内周面と前記接触面との間に配置された面取り部と、を備え、
前記流路の中心軸を含む断面において前記内周面の延伸線と前記面取り部上の線の成す角度が１０度以上６０度未満である、
継手構造。
続きを表示（約 670 文字）【請求項２】
管の接続に用いられ、樹脂材料によって形成された継手構造であって、
液体が流れる流路と、
前記流路の開口の周囲に配置され、接続対象との間に配置されるシール部材に接触する接触面と、
前記開口の縁にＣ面取り加工で形成され、前記流路の内周面と前記接触面との間に配置された面取り部と、を備え、
前記接触面と前記面取り部の接続部分の内径をｄ１とし、前記シール部材の内径をｄ２とすると、０≦（（（ｄ２－ｄ１）／２）／ｄ２）×１００≦１．９を満たす、
継手構造。
【請求項３】
前記樹脂材料は、ポリエチレンである、
請求項１または２に記載の継手構造。
【請求項４】
前記ポリエチレンは、高密度ポリエチレンである、
請求項３に記載の継手構造。
【請求項５】
前記継手構造は、半導体の洗浄用途に用いられる、
請求項１または２に記載の継手構造。
【請求項６】
請求項１または２に記載の継手構造を有する第１スタブエンドと、
請求項１または２に記載の継手構造を有する第２スタブエンドと、
前記第１スタブエンドの前記接触面と前記第２スタブエンドの前記接触面の間に配置されたシール部材と、
前記第１スタブエンドの周囲に配置された第１フランジと、
前記第２スタブエンドの周囲に配置された第２フランジと、
前記第１フランジと前記第２フランジを締結する締結部と、を備えた、
接続構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、継手構造および接続構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
工場配管等において、管の端部は、他の管の端部と管継手構造によって接続されている（例えば、特許文献１参照。）。
【０００３】

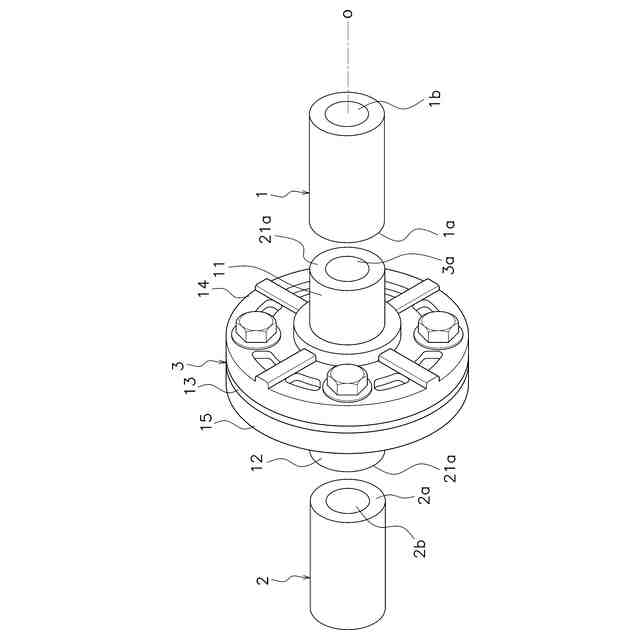

特許文献１に示す管継手構造は、パッキンと、パッキンの両側に配置されたスタブエンドと、各々のスタブエンドの外周に設けられたルーズフランジと、を備え、ルーズフランジがボルトによって締結されている。この締結により、スタブエンドがパッキンのリブを圧縮し、リブが潰れてシール性が保たれている。
【０００４】
図１２は、従来の管継手構造における一対のスタブエンド１００１、１００２によってパッキン１００３が圧縮された状態を示す模式図である。図１２には、液体が流れる流路１００４が示されている。パッキン１００３には、スタブエンド１００１とスタブエンド１００２の両側に凸部１００５が形成されている。スタブエンド１００１、１００２の各々の接触面１００６によって凸部１００５が圧縮されて流路１００４のシール性が確保される。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１６２１４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に示す構成では、シール部材の内径とスタブエンドの流路の開口における内径が異なることによって、図１２に示す滞留部Ｓが発生し滞留部Ｓにおいて渦流が発生することで配管の通水後にパーティクルが発生する現象を引き起こすおそれがある。
【０００７】
本開示は、パーティクルが滞留する滞留部の発生を抑制することが可能な継手構造および接続構造を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記目的を達成するために、第１の態様にかかる継手構造は、管の接続に用いられ、樹脂材料によって形成された継手構造であって、流路と、接触面と、面取り部と、を備える。流路は、液体が流れる。接触面は、流路の開口の周囲に配置され、接続対象との間に配置されるシール部材に接触する。面取り部は、開口の縁にＣ面取り加工で形成され、流路の内周面と接触面との間に配置される。流路の中心軸を含む断面において内周面の延伸線と面取り部上の線の成す角度が１０度以上６０度未満である。
【０００９】
このようにＣ面取り加工によって面取り部を形成し、流路の中心軸を含む断面において内周面の延伸線と面取り部上の線の成す角度を１０度以上６０度未満にすることによって、シール部材の内径と継手構造の開口における内径との差を小さくすることが可能となり、パーティクルが滞留する滞留部の発生を抑制できる。
【００１０】
第２の態様にかかる継手構造は、管の接続に用いられ、樹脂材料によって形成された継手構造であって、流路と、接触面と、面取り部と、を備える。流路は、液体が流れる。接触面は、流路の開口の周囲に配置され、接続対象との間に配置されるシール部材に接触する。面取り部は、開口の縁にＣ面取り加工で形成され、流路の内周面と接触面との間に配置される。接触面と面取り部の接続部分の内径をｄ１とし、シール部材の内径をｄ２とすると、０≦（（（ｄ２－ｄ１）／２）／ｄ２）×１００≦１．９を満たす。
（【００１１】以降は省略されています）
