公開番号2025151312
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052654
出願日2024-03-28
発明の名称取付金具
出願人ネグロス電工株式会社
代理人個人,個人
主分類F21V 21/34 20060101AFI20251002BHJP(照明)
要約【課題】ワイヤーメッシュ天井やケーブルラックの子桁などの取付け場所に合わせて防犯カメラ・感知器・照明器具等を取付けることが可能な取付け金具を提供する。

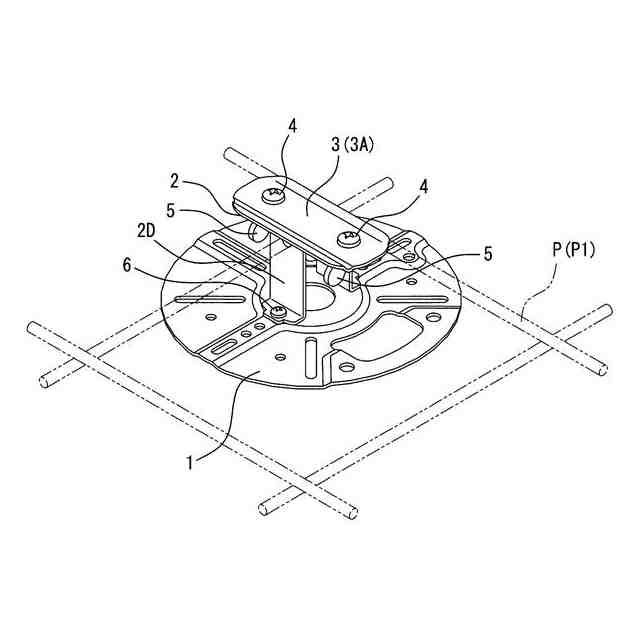

【解決手段】ワイヤーP1又はケーブルラックの子桁P2を取付対象Pとする。監視カメラ、感知器、照明等の器具を取付対象Pとする。器具を装着する取付ベース1を設ける。取付ベース1の上面に板状の取付片2を固定する。ワイヤーP1の上面に係止するプレート部材3Aを設ける。子桁P2の上面に係止するU字ボルト3Bを設ける。U字ボルト3B又はプレート部材3Aを取付片2にネジ止めする。
【選択図】図1
特許請求の範囲【請求項１】
監視カメラ、感知器、照明等の器具を取付対象に取付けるための取付金具であって、
該器具と結合する取付ベースと、
前記取付対象を該取付ベースと共に挟んで挟持する挟持金具と、
前記取付ベースと該挟持金具を締結するための締結部材と、
を備えた取付金具。
続きを表示（約 1,300 文字）【請求項２】

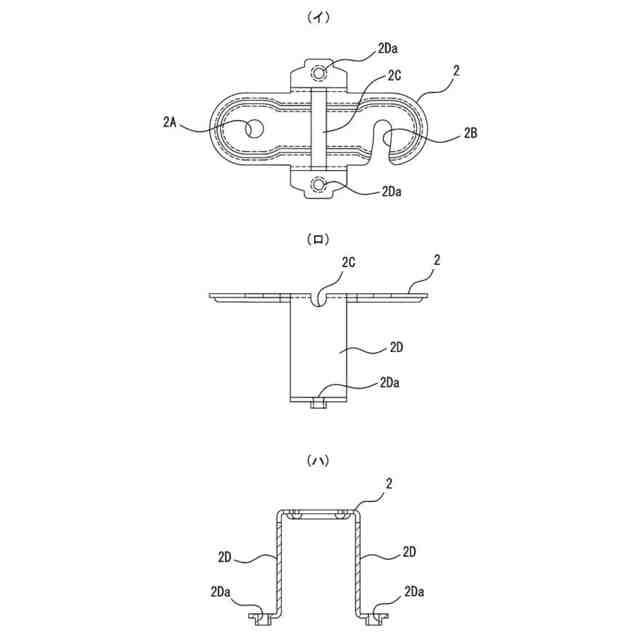

前記取付ベースは、前記挟持金具に対向して前記取付対象を挟む板状の取付片を備え、該取付片は、挟持金具を取付片にネジ止めするための１の丸穴と１の切り欠きを備えた請求項１に記載の取付金具。
【請求項３】
前記取付対象は線状材が交差した網目状構造体であり、

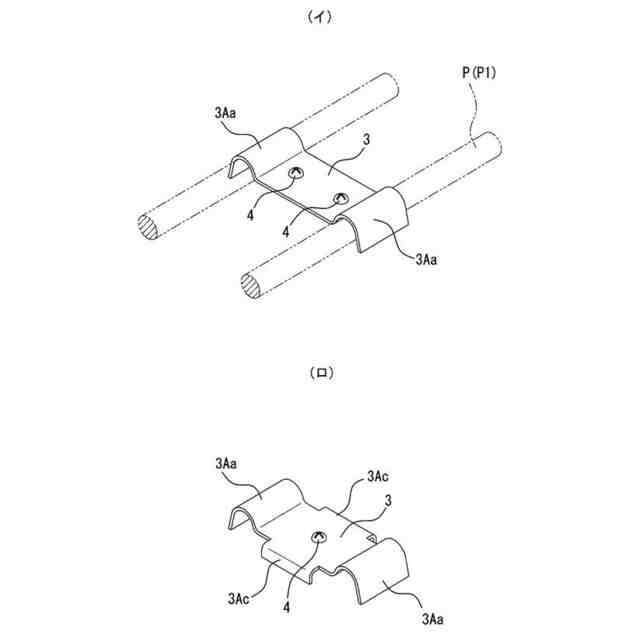

前記挟持金具はプレート部材であり、
該プレート部材を、線状材が交差した交差部位にかぶせた状態、または、複数の線状材にまたがってかぶせた状態で前記取付ベースと共に網目状構造体を挟んで挟持する請求項１または２に記載の取付金具。
【請求項４】
前記網目状構造体がワイヤーメッシュ天井であり、
前記取付ベースは、前記プレート部材に対向してワイヤーメッシュ天井を挟む板状の取付片を備え、
前記プレート部材と前記取付片の少なくとも一方には、ワイヤーメッシュ天井を構成するワイヤーがはまり込む嵌合溝が形成されている請求項３に記載の取付金具。
【請求項５】
前記取付対象が断面略矩形状構造体であり、
前記挟持金具がＵ字ボルトであり、
該Ｕ字ボルトを断面略矩形状構造体にまたがせた状態で前記取付ベースと共に挟んで挟持する請求項１または２に記載の取付金具。
【請求項６】

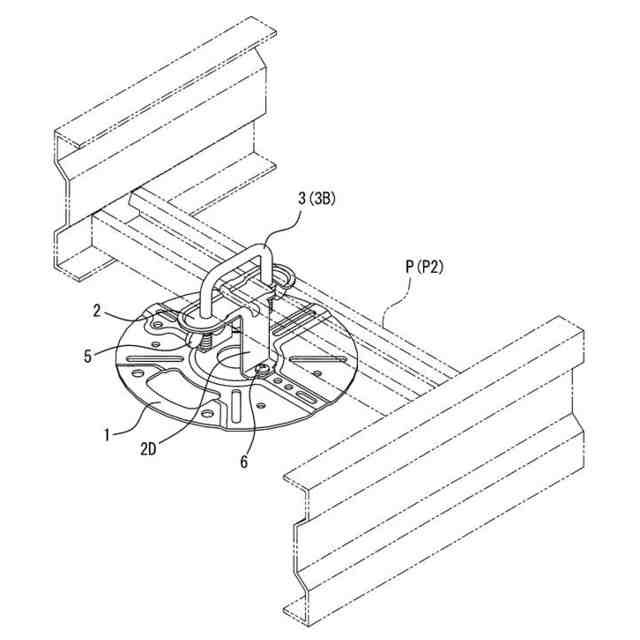

前記取付対象がケーブルラックの子桁であり、
前記Ｕ字ボルトがＵ字ボルトであり、
前記取付ベースは、該Ｕ字ボルトに対向して前記取付対象を挟む取付片を備え、
該取付片にＵ字ボルトを結合させる請求項５に記載の取付金具。
【請求項７】
異なる前記取付対象に適応した前記挟持金具を複数種類備え、前記取付対象に応じて前記挟持金具を交換可能な請求項１または２に記載の取付金具。
【請求項８】
ワイヤーメッシュ天井のワイヤー又はケーブルラックの子桁を取付対象とし、監視カメラ、感知器、照明等の器具を取付対象に取付けるための取付金具であって、
前記器具を下面に装着する取付ベースと、取付ベースの上面に固定され、前記ワイヤー又は前記子桁の下面に当接する板状の取付片と、前記ワイヤー又は前記子桁の上面に係止する挟持金具とを備え、
該挟持金具は、前記ワイヤーに係止して連結ボルトでねじ止めするプレート部材と、前記子桁に係止するＵ字ボルトと、を備え、
前記取付対象に応じてプレート部材又はＵ字ボルトを選択して取付片にネジ止めすることを特徴とする取付け金具。
【請求項９】
前記取付片は、前記ワイヤーを嵌合する嵌合溝を備え、前記プレート部材は、嵌合溝に嵌合した前記ワイヤーの上に交差する他の前記ワイヤーを上から包持する包持部を備えた請求項８記載の取付け金具。
【請求項１０】
前記取付片に丸穴と切り欠きとを形成し、前記プレート部材又は前記Ｕ字ボルトを前記取付片にネジ止めするように構成し、丸穴に前記連結ボルト又は前記Ｕ字ボルトを仮止めし、切り欠きに前記連結ボルト又は前記Ｕ字ボルトを側面から挿入するように構成した請求項８記載の取付け金具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、ワイヤーメッシュ天井やケーブルラックの子桁へ防犯カメラ・感知器・照明器具等を取付け可能にする取付金具に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
防犯用のカメラを取り付ける防犯カメラ取付構造が特許文献１に記載されている。この取付構造は、エレベーターのかご室の側面13に取り付けられるボルト12が溶接された略Ｌ字形状のブラケット8を使用する構造である。
【０００３】
このような取付け構造により、既設のエレベーターのかご室に防犯用カメラを取り付けることができるというものである。
【０００４】
一方、メッシュパネルの取付構造が特許文献２に記載されている。この取付構造は、塀面等にメッシュパネルを取り付ける構造で、正面基板41と背面基板43とを備えた取付金具4を使用して塀面にメッシュパネルを固定する構造である。
【０００５】
この連結構造により、塀面等に空隙を介して添設するメッシュパネルの連結固定を、選択的になし得るというものである。
【先行技術文献】
【特許文献】
【０００６】
特開２０００-１０３５８０号公報
特許第５７３１２２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
特許文献１に記載の防犯カメラ取付構造は、略Ｌ字形状のブラケット8を使用することでエレベーターのかご室に防犯用カメラを取り付けることができる。ところが、このブラケット8を他の施設に取付けることは困難である。
【０００８】
すなわち、躯体工事で防犯カメラ等を取付ける場合は、ワイヤーメッシュ天井やケーブルラックの子桁などに装着される。ところが、特許文献１のブラケット8では、かご室等の壁面専用に構成されているので汎用性がなく、異なった取付け場所に取付けることはできない構造である。
【０００９】
また、特許文献２に記載の取付構造は、塀面等にメッシュパネルを固定する構造である。そのため、このメッシュパネルに防犯カメラ・感知器・照明器具等を取付けることは全く考慮されていない。
【００１０】
一方、躯体工事等に使用されるワイヤーメッシュ天井は、ワイヤーの線径やワイヤー線ピットが多種にわたる。そのため、ワイヤーメッシュ天井に、防犯カメラ・感知器・照明器具等を取付ける場合は、現場合わせによる特注製作や現場加工が必要になっている。
（【００１１】以降は省略されています）
