公開番号2025149800
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024165177
出願日2024-09-24
発明の名称モータ
出願人ニデック株式会社
代理人弁理士法人酒井国際特許事務所
主分類H02K 9/22 20060101AFI20251001BHJP(電力の発電,変換,配電)
要約【課題】アウターロータタイプのモータにおいて、コイルから効率よく熱を逃がすことが可能なモータを提供する。
【解決手段】本開示の例示的なモータは、シャフト30と、ステータ10と、ロータ20と、保持部25Aと、放熱部材40とを有する。シャフトは、中心軸Jに沿って第1方向に延びる。ステータは、コイル123を有し、シャフトの径方向の外周を囲う。ロータは、ステータの径方向の外周を囲い、シャフトとともにステータに対して回転する。保持部は、シャフトが回転可能に取り付けられ、ステータを保持する。放熱部材は、コイルと熱的に接触する。保持部は、放熱部材を更に保持する。
【選択図】図1
特許請求の範囲【請求項１】
中心軸に沿って第１方向に延びるシャフトと、
コイルを有し、前記シャフトの径方向の外周を囲うステータと、
前記ステータの径方向の外周を囲い、前記シャフトとともに前記ステータに対して回転するロータと、
前記シャフトが回転可能に取り付けられ、前記ステータを保持する保持部と、
前記コイルと熱的に接触する放熱部材と
を有し、
前記保持部は、前記放熱部材を更に保持する、モータ。
続きを表示（約 1,000 文字）【請求項２】
前記ロータは、前記シャフトに接続する接続部を有し、
前記接続部は、前記ステータよりも前記第１方向の一方側に設けられ、
前記放熱部材は、前記ステータよりも前記第１方向の一方側に設けられる、請求項１に記載のモータ。
【請求項３】
前記放熱部材は、
前記シャフトを囲み、環状をした前記ステータにおける前記第１方向の一方側の端面を覆う円環形状に形成された円環部を含み、前記ステータを覆う部分を前記第１方向に貫通する複数の第１通気孔が設けられる、請求項２に記載のモータ。
【請求項４】
前記第１通気孔は、少なくとも前記ステータの周方向に沿って設けられる複数のステータコイルの間の空間と対面する位置に設けられる、請求項３に記載のモータ。
【請求項５】
前記放熱部材は、環状をした前記ステータにおける中央の空洞を覆う円盤形状に形成された円盤部を含み、該円盤部には、該円盤部を前記第１方向に貫通する複数の第２通気孔が設けられる、請求項４に記載のモータ。
【請求項６】
前記放熱部材は、前記円盤部の高さ位置が、前記円環部の高さ位置よりも低く、前記円盤部はネジにより前記保持部に固定される、請求項５に記載のモータ。
【請求項７】
前記保持部は、前記シャフトの周りを囲む第１筒状部と、前記第１筒状部の周りを囲み、前記ステータを保持する第２筒状部と、前記第１筒状部における前記第１方向の他方側端部と前記第２筒状部における前記第１方向の他方側端部との間を径方向につなぐ複数の細長い連結部とを含む、請求項２から請求項６のいずれか１項に記載のモータ。
【請求項８】
前記放熱部材は、径方向外側の端部が、前記ステータの径方向におけるステータコイルの外側の端部よりも径方向内側に位置する、請求項２から請求項６のいずれか１項に記載のモータ。
【請求項９】
前記ステータの周方向に沿って設けられる複数のステータコイルにおける前記第１方向の一方側の端面と、前記放熱部材との間に、放熱性および弾性を有する接着剤が設けられる、請求項２から請求項６のいずれか１項に記載のモータ。
【請求項１０】
前記ステータよりも前記第１方向の他方側に設けられる放熱部材を更に有する、請求項２から請求項６のいずれか１項に記載のモータ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、モータに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１のモータは、ステータと、ステータの径方向内側に回転可能に配置されたロータとを備える。特許文献１のモータにおいて、ステータは、筒状のバックヨーク及びバックヨークから径方向内側に突出するティースを有するステータコアと、ティースに巻回されたコイルと、バックヨークを取り囲む外筒と、外筒の内周面及びコイルのコイル端の双方に当接する伝熱部とを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０３８４８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
モータには、特許文献１のモータのようにロータがステータの径方向内側に回転可能に配置されるインナーロータタイプのモータ以外に、ロータがステータの径方向外側に回転可能に配置されるアウターロータタイプのモータも存在する。
【０００５】
本開示は上記課題に鑑みてなされたものであり、その目的は、アウターロータタイプのモータにおいて、コイルから効率よく熱を逃がすことが可能なモータを提供することにある。
【課題を解決するための手段】
【０００６】
本開示の例示的なモータは、シャフトと、ステータと、ロータと、保持部と、放熱部材とを有する。前記シャフトは、中心軸に沿って第１方向に延びる。前記ステータは、コイルを有し、前記シャフトの径方向の外周を囲う。前記ロータは、前記ステータの径方向の外周を囲い、前記シャフトとともに前記ステータに対して回転する。前記保持部は、前記シャフトが回転可能に取り付けられ、前記ステータを保持する。前記放熱部材は、前記コイルと熱的に接触する。前記保持部は、前記放熱部材を更に保持する。
【発明の効果】
【０００７】
例示的な本開示によれば、アウターロータタイプのモータにおいて、コイルから効率よく熱を逃がすことが可能となる。
【図面の簡単な説明】
【０００８】

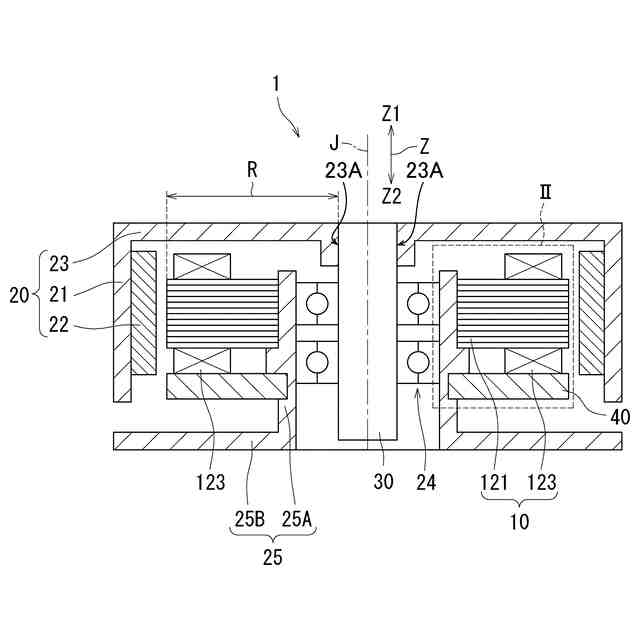

図１は、例示的な第１実施形態のモータの回転軸に沿った断面を示す図である。

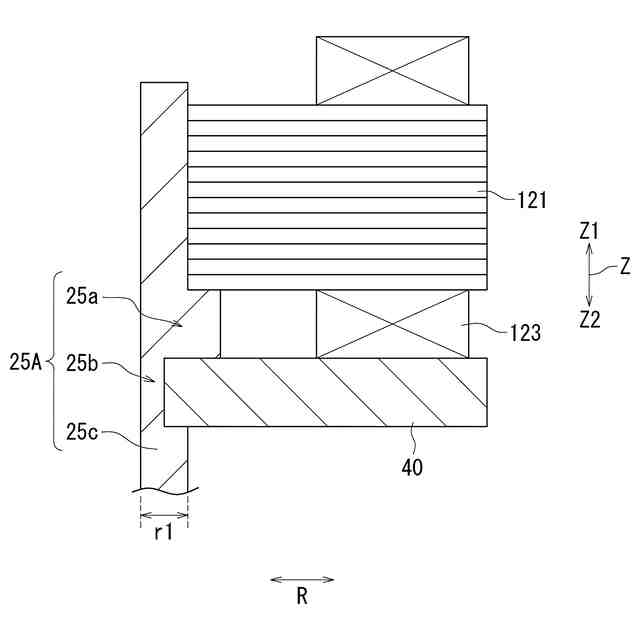

図２は、図１の領域ＩＩを示す拡大図である。

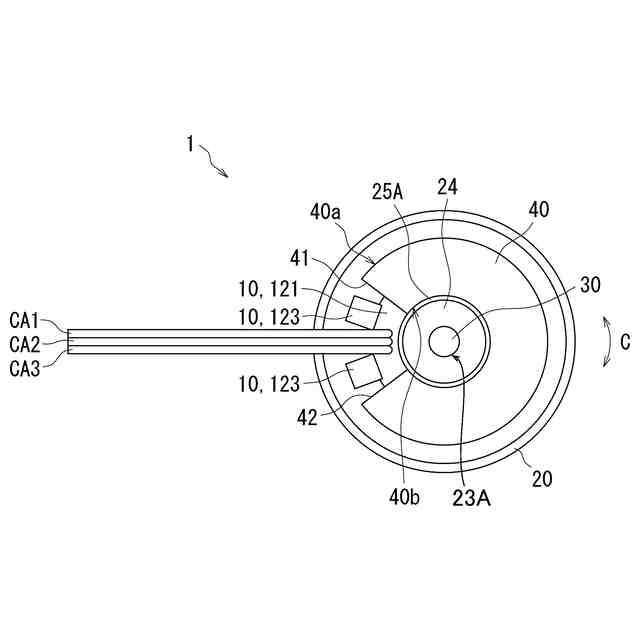

図３は、軸方向他方側から見たモータを示す図である。

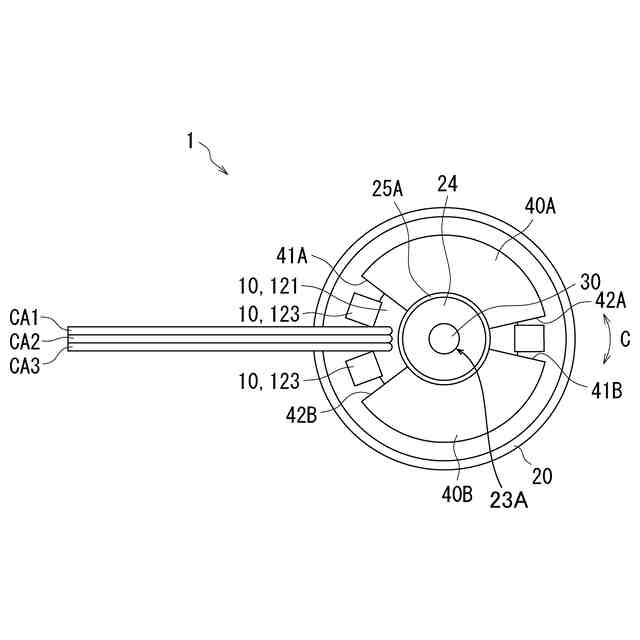

図４は、軸方向他方側から見たモータの変形例を示す図である。

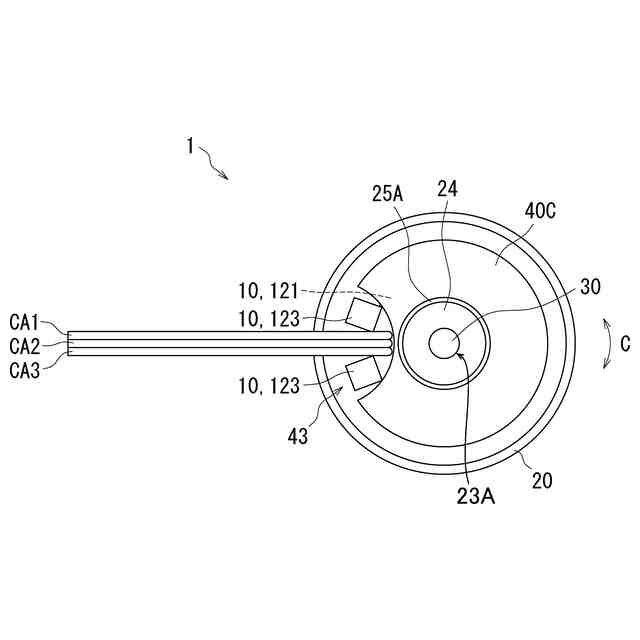

図５は、軸方向他方側から見たモータの別の変形例を示す図である。
図６は、例示的な第２実施形態のモータ２の回転軸に沿った断面を示す図である。
図７は、軸方向一方側から見たモータを示す図である。
図８は、軸方向他方側から見たモータを示す図である。
【発明を実施するための形態】
【０００９】
以下、本開示の例示的な第１実施形態について、図面を参照しながら説明する。なお、図中、同一又は相当部分については同一の参照符号を付して説明を繰り返さない。本明細書では、理解の容易のため、モータの回転軸に略平行な方向を軸方向Ｚと記載し、軸方向Ｚの一方側を軸方向一方側Ｚ１と記載し、軸方向Ｚの他方側を軸方向他方側Ｚ２と記載する。また、軸方向Ｚを中心とする径方向Ｒと記載し、軸方向Ｚを中心とする周方向を周方向Ｃと記載する。径方向Ｒにおいて、軸方向Ｚ側を径方向Ｒの内側と記載し、軸方向Ｚ側とは反対側を径方向Ｒの外側と記載する。ただし、あくまで説明の便宜のために方向を定義したに過ぎず、特に水平方向、鉛直方向を定義する必要がある場合を除き、本開示に係るモータの使用時の向きを限定しない。また、本願において「直交する方向」とは、略直交する方向も含む。
【００１０】
図１を参照して、例示的な第１実施形態のモータ１を説明する。図１は、例示的な第１実施形態のモータ１の回転軸に沿った断面を示す図である。
（【００１１】以降は省略されています）
