公開番号2025153582
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056126
出願日2024-03-29
発明の名称モータハウジング、モータハウジング製造方法及びモータ
出願人ニデック株式会社
代理人個人,個人
主分類H02K 5/06 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】ダイカスト製のモータハウジングにおいて、表面強度を向上可能な製造方法を提供する。

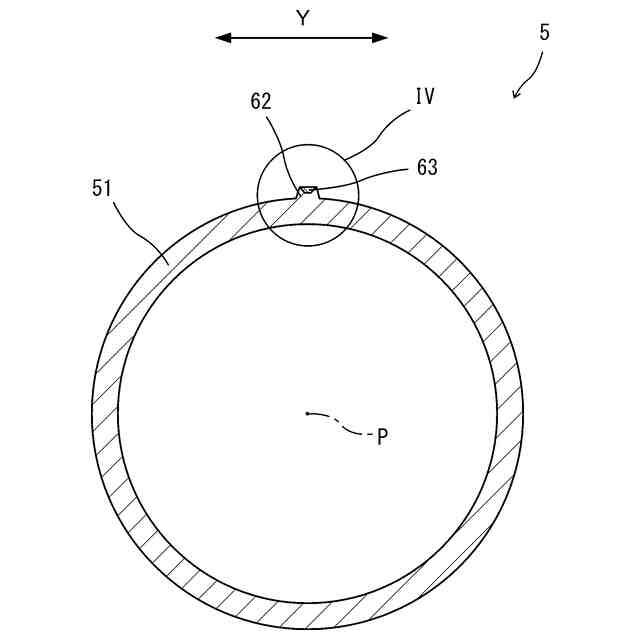

【解決手段】モータハウジング5は、筒状の本体部51を有し、前記本体部は、外周面上に、外方に突出し且つ軸方向に延びるパーティングラインを有するダイカスト製のモータハウジングである。前記本体部は、前記パーティングラインに接触している外周面上の少なくとも一部に、材料組織が改質された改質部63を有する。
【選択図】図4
特許請求の範囲【請求項１】
筒状の本体部を有し、前記本体部は、外周面上に、外方に突出し且つ軸方向に延びるパーティングラインを有するダイカスト製のモータハウジングであって、
前記本体部は、
前記パーティングラインに接触している外周面上の少なくとも一部に、材料組織が改質された改質部を有する、
モータハウジング。
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載のモータハウジングにおいて、
前記改質部は、
前記本体部を構成する材料組織よりも緻密化された材料組織を有する、
モータハウジング。
【請求項３】
請求項２に記載のモータハウジングにおいて、
前記本体部は、
前記パーティングラインに接触している外周面上の少なくとも一部に、前記本体部に対して外方に突出する突出部を有し、
前記改質部は、
前記突出部の突出先端面全体に位置する、
モータハウジング。
【請求項４】
請求項１から請求項３のいずれか一つに記載のモータハウジングにおいて、
前記改質部は、
前記本体部の内部に向かって深さを有し、

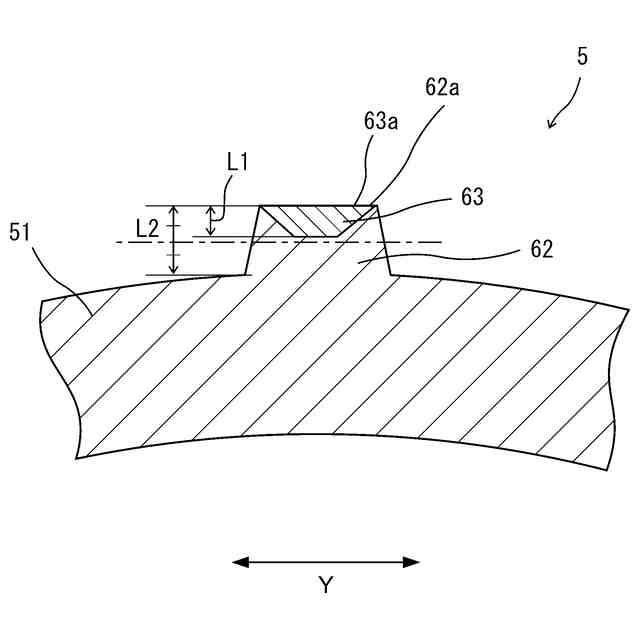

前記パーティングラインの突出方向における前記改質部の深さは、
前記パーティングラインの突出高さの半分よりも短い、
モータハウジング。
【請求項５】
請求項１から請求項３のいずれか一つに記載のモータハウジングにおいて、
前記改質部は、
前記本体部の内部に向かって深さを有し、
前記パーティングラインの突出方向における前記改質部の深さは、
前記パーティングラインの突出高さの半分よりも長い、
モータハウジング。
【請求項６】
請求項１に記載のモータハウジングにおいて、
前記改質部は、
前記本体部を構成する材料の摩擦攪拌によって構成されている、
モータハウジング。
【請求項７】
筒状の本体部を有するダイカスト製のモータハウジング製造方法であって、

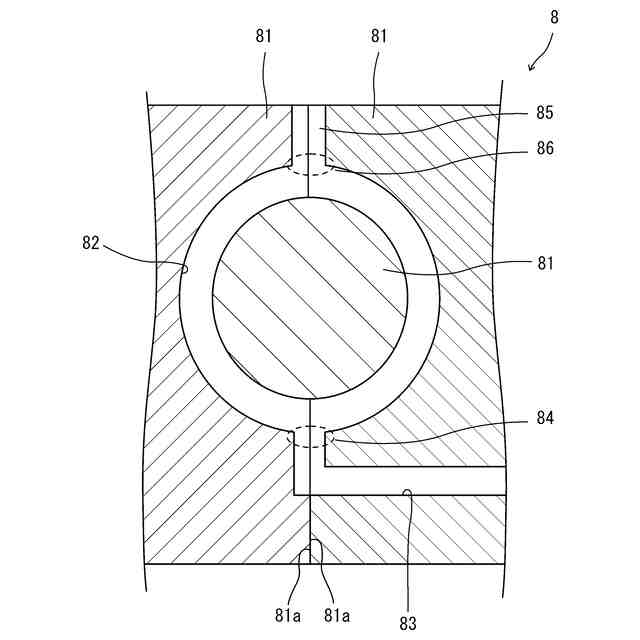

複数の金型によって構成されるキャビティ内に、ゲートから溶融金属を射出して、前記本体部となるダイカスト成形品を形成する形成工程と、
前記ダイカスト成形品とランナーとを前記ゲートで分割する分割工程と、
前記ダイカスト成形品において、前記分割工程によって形成された前記ダイカスト成形品と前記ランナーとの境界であるゲート部に対して、材料組織を改質する改質処理を実施する改質工程と、
を有する、
モータハウジング製造方法。
【請求項８】
請求項７に記載のモータハウジング製造方法において、
前記分割工程は、
前記ダイカスト成形品と、溶融金属の排出通路であるオーバーフロー部とをオーバーフローゲートで分割する工程を含み、
前記改質工程は、
前記ダイカスト成形品において、前記分割工程によって形成された前記ダイカスト成形品と前記オーバーフロー部との境界であるゲート部に対して、材料組織を改質する改質処理を実施する工程を含む、
モータハウジング製造方法。
【請求項９】
請求項７または請求項８に記載のモータハウジング製造方法において、
前記改質工程では、

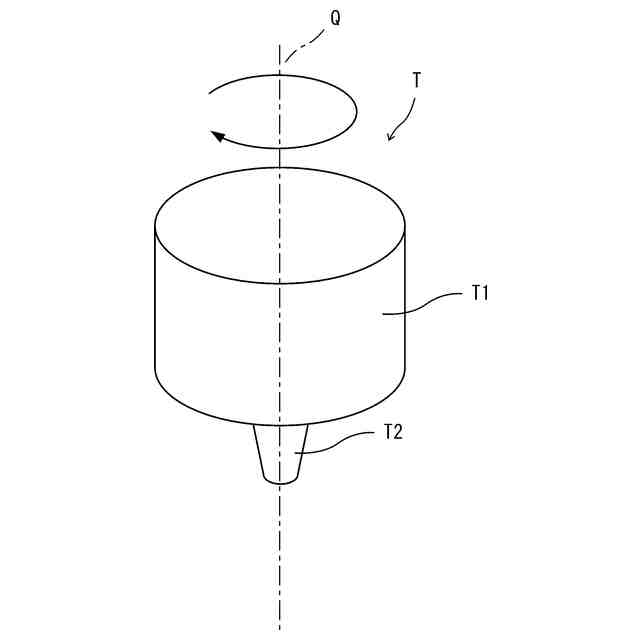

前記ゲート部に回転ツールを押し当てる摩擦攪拌処理によって、前記改質処理を実施する、
モータハウジング製造方法。
【請求項１０】
請求項７または請求項８に記載のモータハウジング製造方法において、
前記改質工程では、
前記ゲート部全体に対して改質処理を実施する、
モータハウジング製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、モータハウジング、モータハウジング製造方法及びモータに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ダイカスト製のモータハウジングが知られている。前記モータハウジングは、ダイカスト装置によって製造される。前記ダイカスト装置として、給湯口を介して溶湯が供給されるプランジャースリーブと、前記プランジャースリーブに連通された金型と、前記プランジャースリーブに供給された前記溶湯を、前記金型に射出するプランジャーと、前記プランジャーの動作を制御する制御部と、を備えたダイカスト鋳造装置が開示されている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１３３３９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ダイカスト装置では、プランジャースリーブに供給された溶湯が、プランジャースリーブと接触して急冷凝固されるため、前記プランジャースリーブの内面にチル層が形成されることが知られている。前記チル層がプランジャーの先端で粉砕されることにより、破断チル層が形成される。前記破断チル層が再溶解せずに溶湯に巻き込まれながら金型内に充填され、ダイカスト製品の内部に混入する場合があることが知られている。
【０００５】
前記破断チル層は、溶融金属と接合しにくいため溶融金属との界面を起点に引張強度及び伸び等の物性を低下させる。したがって、例えば前記破断チル層がダイカスト製品の表面に露出した場合、前記ダイカスト製品の強度及び耐圧を低下させる大きな要因になる可能性がある。そこで、前記ダイカスト製品の表面強度を向上する方法が求められている。
【０００６】
本発明の目的は、ダイカスト製のモータハウジングにおいて、表面強度を向上可能な製造方法を提供することである。
【課題を解決するための手段】
【０００７】
本発明の一実施形態に係るモータハウジングは、筒状の本体部を有し、前記本体部は、外周面上に、外方に突出し且つ軸方向に延びるパーティングラインを有するダイカスト製のモータハウジングである。前記本体部は、前記パーティングライン上の少なくとも一部に、材料組織が改質された改質部を有する。
【０００８】
本発明の一実施形態に係るモータハウジング製造方法は、筒状の本体部を有するダイカスト製のモータハウジング製造方法である。このモータハウジング製造方法は、複数の金型によって構成されるキャビティ内に、ゲートから溶融金属を射出して、前記本体部となるダイカスト成形品を形成する形成工程と、前記ダイカスト成形品とランナーとを前記ゲートで分割する分割工程と、前記ダイカスト成形品において、前記分割工程によって形成された前記ダイカスト成形品と前記ランナーとの境界であるゲート部に対して、材料組織を改質する改質処理を実施する改質工程と、を有する。
【０００９】
本発明の一実施形態に係るモータは、回転するロータと、前記ロータに対して径方向外方に位置するステータと、前記ステータの外周側で、前記ステータと接触しているハウジングと、を有する。前記ハウジングは、前記ダイカスト製のモータハウジングである。
【発明の効果】
【００１０】
本発明の一実施形態によれば、表面強度が向上したモータハウジングの製造方法を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
