公開番号2025153596
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056147
出願日2024-03-29
発明の名称冷却装置
出願人ニデック株式会社
代理人弁理士法人酒井国際特許事務所,個人
主分類H01L 23/473 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】装置の外周縁から外部に液体が漏れることを抑制する冷却装置を提供する。
【解決手段】冷却装置において、第1発熱部品H1と熱的に接触する冷却装置は、第1部品であるコールドプレート13と、第2部品であるカバー14と、を有する。第1部品は、液体の流路33を形成する。第2部品は、第1部品に対して第1方向一方側Z1に接続され、流路31、32を形成する。第1部品は、貯留部40を有する。貯留部40は、第1部品の縁131a、131bとは反対側を向き第1方向一方側に延びる壁面41を有する。貯留部40の少なくとも一部は、流路よりも第1部品の縁側に配置される。
【選択図】図2
特許請求の範囲【請求項１】
第１発熱部品と熱的に接触する冷却装置であって、
液体の流路を形成する第１部品と、
前記第１部品に対して第１方向一方側に接続され、前記流路を形成する第２部品と、
を有し、
前記第１部品は、前記第１部品の縁とは反対側を向き前記第１方向一方側に延びる壁面を有する貯留部を有し、
前記貯留部の少なくとも一部は、前記流路よりも前記第１部品の縁側に配置される、冷却装置。
続きを表示（約 590 文字）【請求項２】
前記第１部品は、前記第２部品の外周面から前記第１方向に交差する方向に張り出す張出部を有し、
前記貯留部の少なくとも一部は、前記張出部に設けられる、請求項１に記載の冷却装置。
【請求項３】
前記壁面は、前記第２部品の外周面に対向する、請求項２に記載の冷却装置。
【請求項４】
前記壁面は、前記第２部品の全周を囲う、請求項２に記載の冷却装置。
【請求項５】
前記第１部品は、前記貯留部と前記第１部品の縁とを繋ぐ排水路を有する、請求項１に記載の冷却装置。
【請求項６】
前記排水路は、前記第１部品の縁側に向かって第１方向他方側へ傾斜する、請求項５に記載の冷却装置。
【請求項７】
液体を検知する検知部を更に有し、
前記検知部は、前記貯留部に配置される、請求項１に記載の冷却装置。
【請求項８】
前記第２部品の外周面は、前記第２部品の縁側に向かって第１方向他方側へ傾斜する、請求項２に記載の冷却装置。
【請求項９】
前記張出部は、第２発熱部品と熱的に接触する、請求項２に記載の冷却装置。
【請求項１０】
前記張出部及び前記第１部品は、単一の部材である、請求項９に記載の冷却装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、冷却装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１のコールドプレートは、ベース上に搭載された液体の冷媒が流れる流路ブロックを、カバーが上方から覆っている。カバーは、ベースに固定されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１５２５００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のコールドプレートにおいて、冷媒がカバーから漏れた場合、冷媒がベースの外部にまで流れやすく、冷媒がコールドプレートの外部に漏れてしまい、コールドプレートの周辺に配置された機器に影響することがある。
【０００５】
本開示は上記課題に鑑みてなされたものであり、その目的は、装置の外周縁から外部に液体が漏れることを抑制できる冷却装置を提供することにある。
【課題を解決するための手段】
【０００６】
本開示の例示的な冷却装置は、第１発熱部品と熱的に接触する。本開示の例示的な冷却装置は、第１部品と、第２部品とを有する。前記第１部品は、液体の流路を形成する。前記第２部品は、前記第１部品に対して第１方向一方側に接続され、前記流路を形成する。前記第１部品は、貯留部を有する。前記貯留部は、前記第１部品の縁とは反対側を向き前記第１方向一方側に延びる壁面を有する。前記貯留部の少なくとも一部は、前記流路よりも前記第１部品の縁側に配置される。
【発明の効果】
【０００７】
例示的な本開示によれば、装置の外周縁から外部に液体が漏れることを抑制できる。
【図面の簡単な説明】
【０００８】
図１は、第１実施形態に係る冷却装置を示す斜視図である。

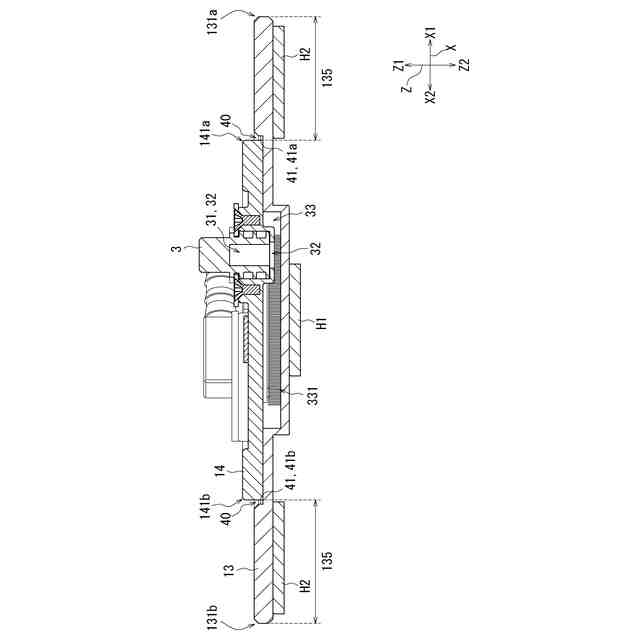

図２は、図１に示す線ＩＩ－ＩＩに沿う冷却装置の断面図である。

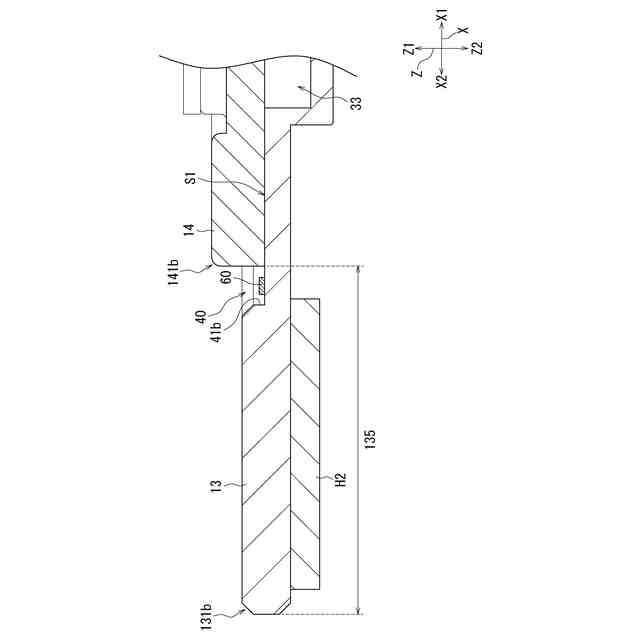

図３は、図２の領域ＩＩＩを示す図である。
図４は、図１に示す線ＩＶ－ＩＶに沿う冷却装置の断面の第２方向他方側の一部を示す図である。

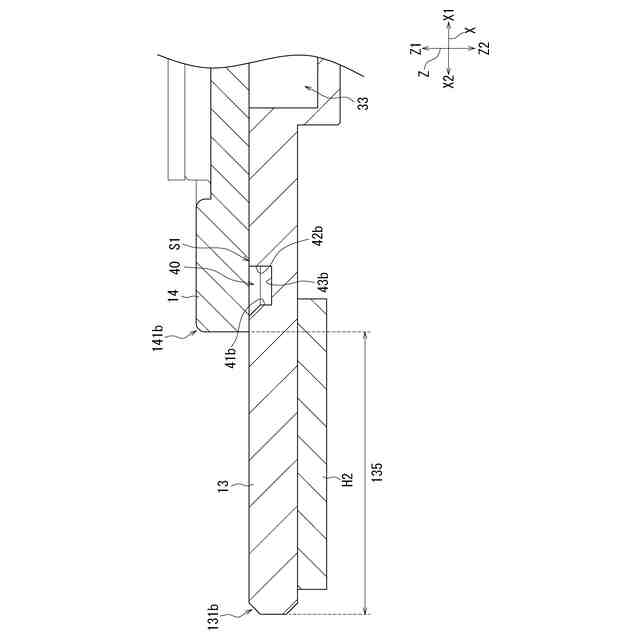

図５は、第１実施形態の冷却装置の変形例１におけるコールドプレートの第２方向他方側の一部を示す図である。
図６は、第１実施形態の冷却装置の変形例２におけるコールドプレートの第２方向他方側の一部を示す図である。
図７は、第１実施形態の冷却装置の変形例３におけるコールドプレートの第２方向他方側の一部を示す図である。
図８は、第２実施形態に係る冷却装置を示す斜視図である。

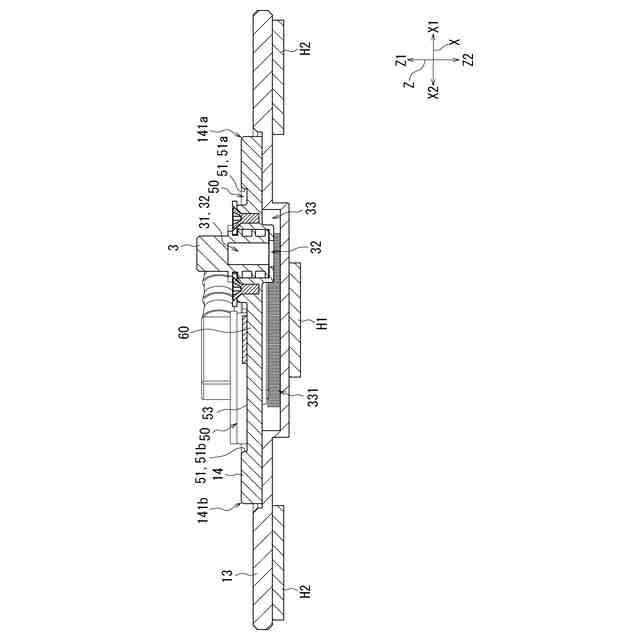

図９は、図８に示す線ＩＸ－ＩＸに沿う冷却装置の断面図である。
【発明を実施するための形態】
【０００９】
［第１実施形態］
以下、本開示の例示的な実施形態について、図面を参照しながら説明する。なお、図中、同一又は相当部分については同一の参照符号を付して説明を繰り返さない。本明細書では、理解の容易のため、互いに直交する第１方向Ｚ、第２方向Ｘ及び第３方向Ｙを適宜記載している。また、第１方向Ｚの一方側を第１方向一方側Ｚ１と記載し、第１方向Ｚの他方側を第１方向他方側Ｚ２と記載する。また、第２方向Ｘの一方側を第２方向一方側Ｘ１と記載し、第２方向Ｘの他方側を第２方向他方側Ｘ２と記載する。また、第３方向Ｙの一方側を第３方向一方側Ｙ１と記載し、第３方向Ｙの他方側を第３方向他方側Ｙ２と記載する。ただし、あくまで説明の便宜のために方向を定義したに過ぎず、特に水平方向、鉛直方向を定義する必要がある場合を除き、本開示の例示的な冷却装置の使用時の向きを限定しない。また、本明細書において「直交する方向」とは、略直交する方向も含む。
【００１０】
図１及び図２を参照して、例示的な第１実施形態に係る冷却装置１００について説明する。図１は、第１実施形態に係る冷却装置１００を示す斜視図である。図２は、図１に示す線ＩＩ－ＩＩに沿う冷却装置１００の断面図である。
（【００１１】以降は省略されています）
