公開番号2025153941
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056667
出願日2024-03-29
発明の名称ロータおよび回転電機
出願人ニデック株式会社
代理人個人,個人,個人,個人
主分類H02K 1/2783 20220101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】製作が容易なロータおよび回転電機を提供する。
【解決手段】ロータ20は、回転電機に設けられステータと対向し中心軸線を中心として回転するロータであって、中心軸線を中心として周方向に沿って並ぶ複数の磁極部と、磁極部を径方向一方側から支持するロータコア22と、を備える。磁極部は、径方向を磁化方向とする第1磁石40と、第1磁石の周方向外側にそれぞれ対称に配置され径方向に対し周方向に傾斜する方向を磁化方向とする第2磁石50と、を有する。周方向における第1磁石と第2磁石との間に第1隙間G1が設けられ、隣り合う磁極部どうしの周方向における第2磁石の間に第2隙間G2が設けられる。第2隙間の周方向の最大幅は、第1隙間の周方向の最大幅よりも大きい。
【選択図】図2
特許請求の範囲【請求項１】
回転電機に設けられステータと対向し中心軸線を中心として回転するロータであって、
前記中心軸線を中心として周方向に沿って並ぶ複数の磁極部と、
前記磁極部を径方向一方側から支持するロータコアと、を備え、
前記磁極部は、
径方向を磁化方向とする第１磁石と、
前記第１磁石の周方向外側にそれぞれ対称に配置され径方向に対し周方向に傾斜する方向を磁化方向とする第２磁石と、を有し、
周方向における前記第１磁石と前記第２磁石との間に第１隙間が設けられ、
隣り合う前記磁極部どうしの周方向における前記第２磁石の間に第２隙間が設けられ、
前記第２隙間の周方向の最大幅は、前記第１隙間の周方向の最大幅よりも大きい、
ロータ。
続きを表示（約 700 文字）【請求項２】
前記第１隙間の最大幅および前記第２隙間の最大幅は、径方向の外側に向かうにつれて大きくなる、
請求項１に記載のロータ。
【請求項３】
前記第１磁石と前記第２磁石は、一部で互いに接触する部分を有する、
請求項１に記載のロータ。
【請求項４】
前記第２磁石は、前記中心軸線と直交する断面が四角形である、
請求項１に記載のロータ。
【請求項５】
前記第１磁石は、径方向内側を向く第１被支持面を有し、
前記第２磁石は、径方向内側を向く第２被支持面を有し、
前記ロータコアは、
前記第１被支持面を支持する第１支持面と、
前記第２被支持面を支持する第２支持面と、
を有する、
請求項１に記載のロータ。
【請求項６】
前記第１支持面には、前記第１被支持面との間に接着剤が充填される第１溝部が設けられ、
前記第２支持面には、前記第２被支持面との間に接着剤が充填される第２溝部が設けられる、
請求項５に記載のロータ。
【請求項７】
前記第２支持面は、径方向と直交する平面であり、
隣り合う前記磁極部どうしの前記第２磁石における前記第２被支持面を支持する前記第２支持面どうしの交差部には稜線が設けられ、
前記稜線は、前記第２隙間に露出する、
請求項５に記載のロータ。
【請求項８】
請求項１～７の何れか一項に記載のロータと、
前記ロータに対向する前記ステータと、を備える、
回転電機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ロータおよび回転電機に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
ロータの磁石をハルバッハ配列で並べることで駆動トルクが高められたモータが知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－４５９８４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
磁化の方向が異なる磁石を周方向に隙間なく並べているため、磁石の周方向の寸法を高精度に製作する必要があるという問題が生じる。
【０００５】
本発明は、以上のような点を考慮してなされたもので、製作が容易なロータおよび回転電機を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明のロータの一つの態様は、回転電機に設けられステータと対向し中心軸線を中心として回転するロータであって、前記中心軸線を中心として周方向に沿って並ぶ複数の磁極部と、前記磁極部を径方向一方側から支持するロータコアと、を備え、前記磁極部は、径方向を磁化方向とする第１磁石と、前記第１磁石の周方向外側にそれぞれ対称に配置され径方向に対し周方向に傾斜する方向を磁化方向とする第２磁石と、を有し、周方向における前記第１磁石と前記第２磁石との間に第１隙間が設けられ、隣り合う前記磁極部どうしの周方向における前記第２磁石の間に第２隙間が設けられ、前記第２隙間の周方向の最大幅は、前記第１隙間の周方向の最大幅よりも大きい。
【０００７】
本発明の回転電機の一つの態様は、上記のロータと、前記ロータの径方向外側に位置するステータと、を備える。
【発明の効果】
【０００８】
本発明の一つの態様によれば、ロータおよび回転電機において製作を容易にすることができる。
【図面の簡単な説明】
【０００９】

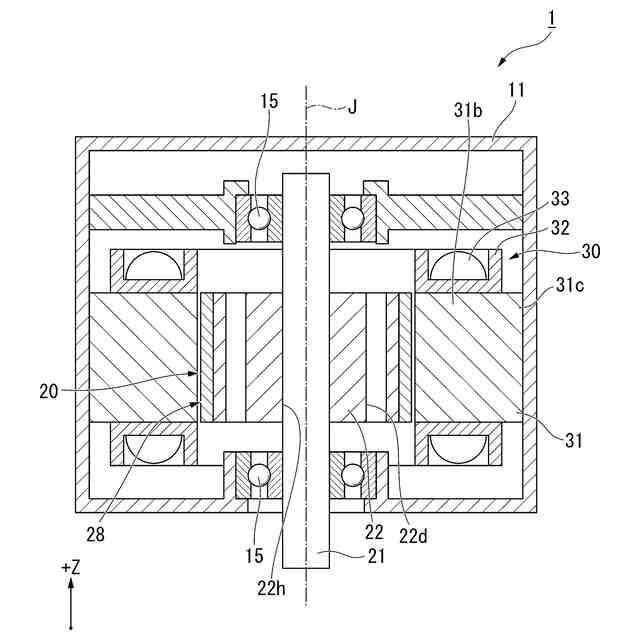

図１は、本実施形態の回転電機を示す断面図である。

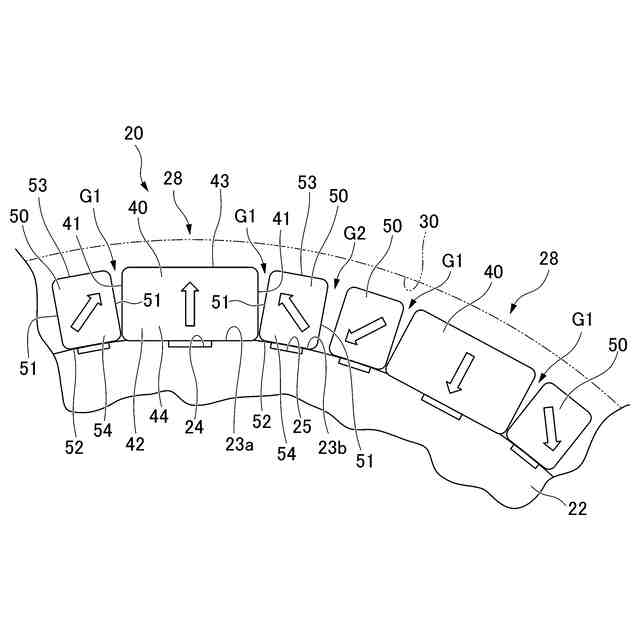

図２は、本実施形態のロータの一部を示す平面図である。

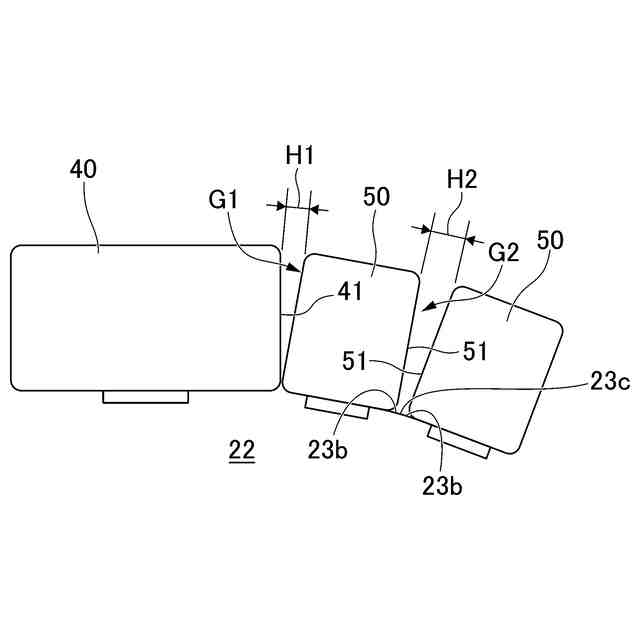

図３は、本実施形態のロータの一部を拡大した平面図である。
図４は、磁束の流れを示す模式図である。

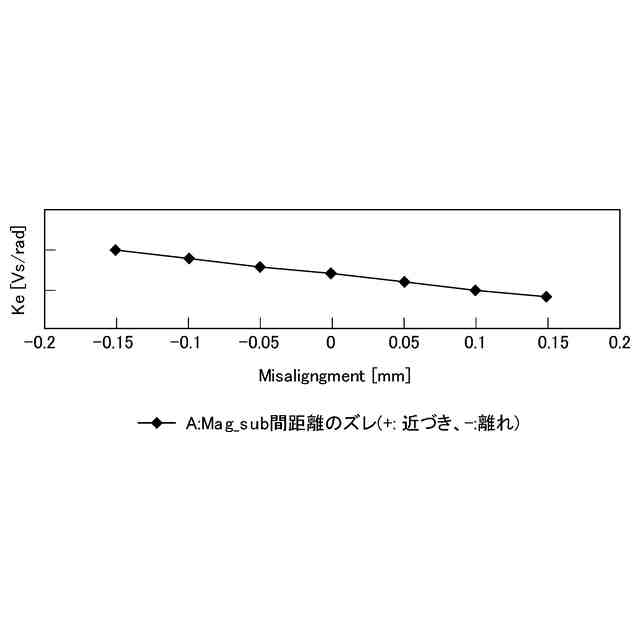

図５は、第２磁石間の距離と逆起電圧定数との関係を示す図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら、本発明の実施形態に係るロータおよび回転電機について説明する。なお、本発明の範囲は、以下の実施の形態に限定されず、本発明の技術的思想の範囲内で任意に変更可能である。また、以下の図面においては、各構成をわかりやすくするために、実際の構造と各構造における縮尺や数等を異ならせる場合がある。
（【００１１】以降は省略されています）
