公開番号2025154659
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057776
出願日2024-03-29
発明の名称回転電機
出願人ニデック株式会社
代理人個人,個人,個人,個人
主分類H02K 3/52 20060101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】コイル部とバスバーとが互いに異なる材料によって構成される場合であっても、コイル部とバスバーとを安定して電気的に接続できる回転電機を提供する。
【解決手段】回転電機10は、中心軸線を中心とし回転可能なロータと、第1の材料によって構成されるコイル部を有し、ロータと隙間を介して対向するステータと、コイル部に電力を供給する基板と、基板と電気的に接続され、第1の材料とは異なる第2の材料によって構成されるバスバーと、バスバーに固定され、コイル部とバスバーとを電気的に接続する接続部材60と、を備える。コイル部は、ステータに装着されるコイル本体部、およびコイル本体部から引き出されるコイル引出線37を有する。接続部材は、コイル引出線を内部に収容する収容部61、および収容部の内面にコイル引出線を押し付ける押付部67を有する。
【選択図】図6
特許請求の範囲【請求項１】
中心軸線を中心として回転可能なロータと、
第１の材料によって構成されるコイル部を有し、前記ロータと隙間を介して対向するステータと、
前記コイル部に電力を供給する基板と、
前記基板と電気的に接続され、前記第１の材料とは異なる第２の材料によって構成されるバスバーと、
前記バスバーに固定され、前記コイル部と前記バスバーとを電気的に接続する接続部材と、
を備え、
前記コイル部は、前記ステータに装着されるコイル本体部、および前記コイル本体部から引き出されるコイル引出線を有し、
前記接続部材は、前記コイル引出線を内部に収容する収容部、および前記収容部の内面に前記コイル引出線を押し付ける押付部を有する、回転電機。
続きを表示（約 1,300 文字）【請求項２】
前記収容部の内面は、
前記コイル引出線が延びる方向と交差する方向に広がる天面と、
前記コイル引出線の側面と対向する第１内面と、
を含み、
前記押付部は、前記天面から突出し、前記コイル引出線の側面を前記第１内面に押し付ける突起である、請求項１に記載の回転電機。
【請求項３】
前記コイル引出線の側面は、第１コイル側面、および前記第１コイル側面とは反対側を向く第２コイル側面を含み、
前記収容部の内面は、
前記第１コイル側面と対向する第１内面と、
前記第２コイル側面と対向する第２内面と、
を含み、
前記第１内面は、前記コイル引出線の先端側に向かうにしたがって前記第２内面側に位置する傾斜面を有し、
前記押付部は、前記傾斜面であり、前記第２コイル側面を前記第２内面に押し付ける、請求項１に記載の回転電機。
【請求項４】
前記コイル引出線の側面は、第１コイル側面、および前記第１コイル側面とは反対側を向く第２コイル側面を含み、
前記収容部の内面は、
前記第１コイル側面と対向する第１内面と、
前記第２コイル側面と対向する第２内面と、
を含み、
前記第１内面は、前記コイル引出線の先端側に向かうにしたがって前記第２内面側に位置する第１傾斜面を有し、
前記第２内面は、前記コイル引出線の先端側に向かうにしたがって前記第１内面側に位置する第２傾斜面を有し、
前記押付部は、前記第１傾斜面および前記第２傾斜面であり、前記第１コイル側面を前記第１内面に押し付け、前記第２コイル側面を前記第２内面に押し付ける、請求項１に記載の回転電機。
【請求項５】
前記収容部は、前記コイル引出線が延びる方向と交差する方向に広がる天壁部を有し、
前記収容部の内面は、前記コイル引出線の側面と対向する第１内面を含み、
前記天壁部は、前記収容部の内部に向けて突出する湾曲部を有し、
前記押付部は、前記湾曲部であり、前記コイル引出線の側面を前記第１内面に押し付ける、請求項１に記載の回転電機。
【請求項６】
前記バスバーは、前記接続部材が通される孔部を有し、
前記接続部材は、前記孔部に圧入されている、請求項１から５のいずれか一項に記載の回転電機。
【請求項７】
前記収容部の前記コイル引出線が延びる方向と交差する方向の寸法は、前記コイル引出線の先端側に向かうにしたがって小さい、請求項１から５のいずれか一項に記載の回転電機。
【請求項８】
前記接続部材は、前記第２の材料によって構成され、且つ、溶接によって前記バスバーに固定されている、請求項１から５のいずれか一項に記載の回転電機。
【請求項９】
前記接続部材は、前記収容部から前記収容部の外側に向けて突出する突出部を有し、
前記突出部は、溶接によって前記バスバーに固定されている、請求項８に記載の回転電機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転電機に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
ステータコアに装着されたコイルと、コイルに電力を供給するモータ駆動ユニットとを電気的に接続するバスバーを備えた電動モータが開示されている。また、コイルとバスバーとが溶接によって接合される電動モータが開示されている（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特許第６２５１９２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の電動モータにおいて、コイルとバスバーとが互いに異なる材料によって構成される場合、コイルの融点およびバスバーの融点が互いに異なる温度になるため、コイルとバスバーとを溶接によって接合しづらい。したがって、バスバーを介してコイルとモータ駆動ユニットとを安定して電気的に接続しづらいため、モータの動作の安定性を高めづらかった。
【０００５】
本発明の一つの態様は、上記事情に鑑みて、コイル部とバスバーとが互いに異なる材料によって構成される場合であっても、コイル部とバスバーとを安定して電気的に接続できる回転電機を提供することを目的の一つとする。
【課題を解決するための手段】
【０００６】
本発明の回転電機の一つの態様は、中心軸線を中心として回転可能なロータと、第１の材料によって構成されるコイル部を有し、前記ロータと隙間を介して対向するステータと、前記コイル部に電力を供給する基板と、前記基板と電気的に接続され、前記第１の材料とは異なる第２の材料によって構成されるバスバーと、前記バスバーに固定され、前記コイル部と前記バスバーとを電気的に接続する接続部材と、を備える。前記コイル部は、前記ステータに装着されるコイル本体部、および前記コイル本体部から引き出されるコイル引出線を有する。前記接続部材は、前記コイル引出線を内部に収容する収容部、および前記収容部の内面に前記コイル引出線を押し付ける押付部を有する。
【発明の効果】
【０００７】
本発明の一つの態様によれば、回転電機において、コイル部とバスバーとが互いに異なる材料によって構成される場合であっても、コイル部とバスバーとを安定して電気的に接続できる。
【図面の簡単な説明】
【０００８】
図１は、第１実施形態の回転電機を示す断面図である。
図２は、第１実施形態のステータを示す断面図であって、図１のII－II断面図である。
図３は、第１実施形態のステータを示す斜視図である。

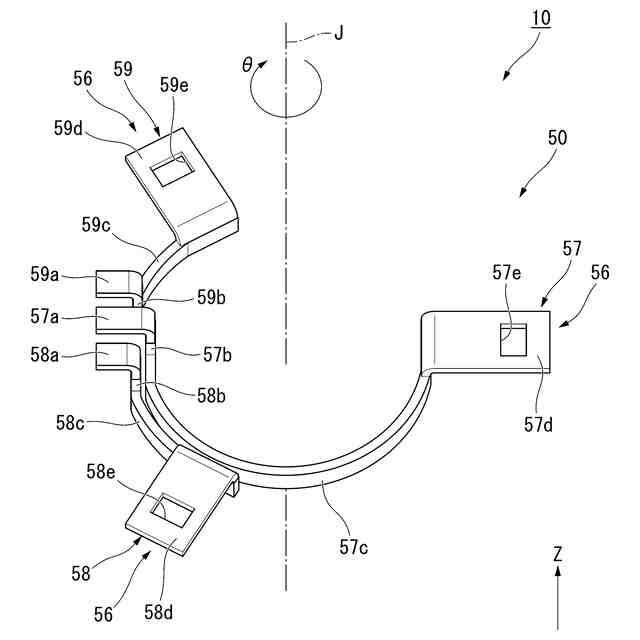

図４は、第１実施形態のバスバーを示す斜視図である。

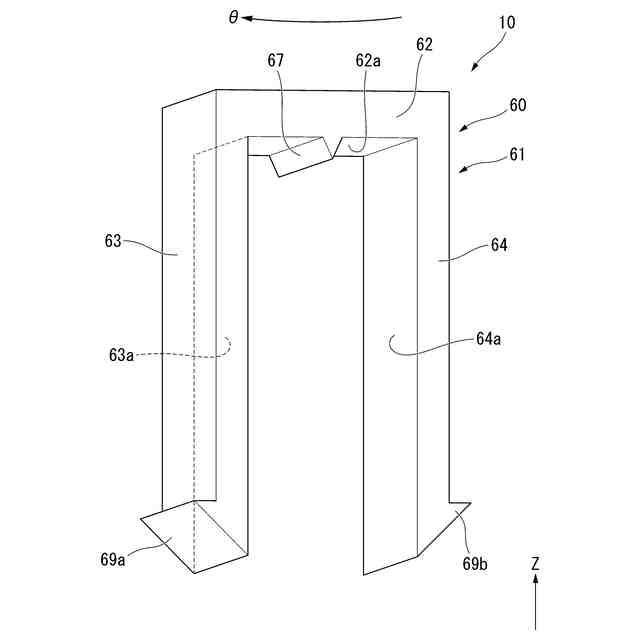

図５は、第１実施形態の接続部材を示す斜視図である。
図６は、第１実施形態の接続部材およびコイル引出線を示す図である。
図７は、第２実施形態の接続部材を示す斜視図である。
図８は、第２実施形態の接続部材およびコイル引出線を示す図である。

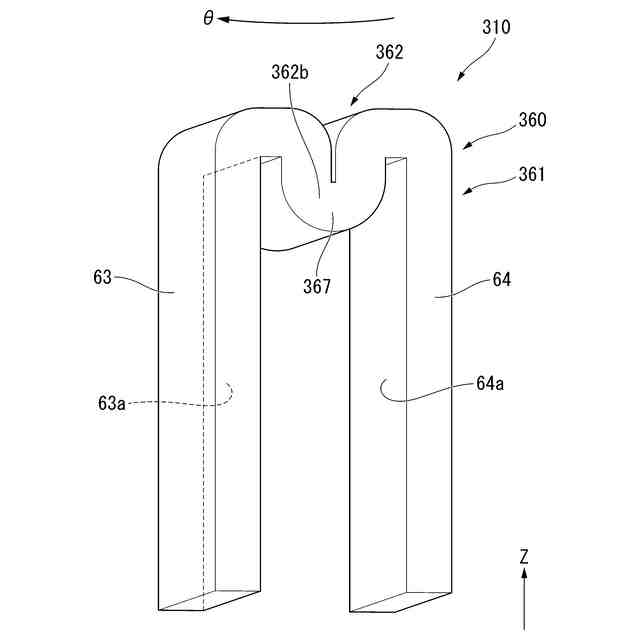

図９は、第３実施形態の接続部材を示す斜視図である。
図１０は、第３実施形態の接続部材およびコイル引出線を示す図である。
図１１は、第４実施形態の接続部材を示す斜視図である。
図１２は、第４実施形態の接続部材およびコイル引出線を示す図である。
図１３は、第５実施形態の接続部材を示す斜視図である。
図１４は、第５実施形態の接続部材およびコイル引出線を示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照しながら、本発明の実施形態に係る回転電機について説明する。なお、本発明の範囲は、以下の実施形態に限定されず、本発明の技術的思想の範囲内で任意に変更可能である。また、以下の図面では、各構成を分かり易くするために、実際の構造と縮尺や数等を異ならせる場合がある。
【００１０】
以下の説明において各図には、適宜、Ｚ軸を示す。Ｚ軸は、以下に説明する実施形態の中心軸線Ｊが延びる方向である。各図に示す中心軸線Ｊは、仮想軸線である。以下の説明では、中心軸線Ｊが延びる方向、つまりＺ軸と平行な方向を「軸方向」と呼ぶ。中心軸線Ｊを中心とする径方向を単に「径方向」と呼ぶ。中心軸線Ｊを中心とする周方向を単に「周方向」と呼ぶ。軸方向のうちＺ軸の矢印が向く側（＋Ｚ側）を「上側」と呼ぶ。軸方向のうちＺ軸の矢印が向く側と逆側（－Ｚ側）を「下側」と呼ぶ。なお、上側および下側は、単に各部の相対位置関係を説明するための名称であり、実際の配置関係等は、これらの名称で示される配置関係等以外の配置関係等であってもよい。
（【００１１】以降は省略されています）
