公開番号2025172901
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2025146410,2021058347
出願日2025-09-03,2021-03-30
発明の名称光学ユニット及びスマートフォン
出願人ニデック株式会社
代理人弁理士法人酒井国際特許事務所
主分類G03B 5/00 20210101AFI20251118BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】駆動に必要な力を低減することが可能な光学ユニット及びスマートフォンを提供する。
【解決手段】光学ユニット1は、可動体2と、支持体3と、揺動機構110とを有する。可動体は、光の進行方向を変える光学要素10を有する。支持体は、揺動軸線A2を中心として揺動可能に、可動体を支持する。揺動機構は、揺動軸線を中心として可動体を揺動する。可動体及び支持体の一方は、第1凸部71を有する。第1凸部は、可動体及び支持体の他方に向かって突出する。可動体及び支持体の他方は、第1凸部に接触する。第1凸部は、揺動軸線上に配置される。光学要素の光軸と揺動軸線とは、重なって配置される。
【選択図】図5A
特許請求の範囲【請求項１】
光の進行方向を変える光学要素を有する可動体と、
揺動軸線を中心として揺動可能に、前記可動体を支持する支持体と、
前記揺動軸線を中心として前記可動体を揺動する揺動機構と
を有し、
前記可動体及び前記支持体の一方は、前記可動体及び前記支持体の他方に向かって突出する第１凸部を有し、
前記可動体及び前記支持体の他方は、前記第１凸部に接触し、
前記第１凸部は、前記揺動軸線上に配置され、
前記光学要素の光軸と前記揺動軸線とは、重なって配置される、光学ユニット。
続きを表示（約 830 文字）【請求項２】
前記光軸から離隔した位置に配置され、前記可動体と前記支持体とを接続する複数の弾性部をさらに有し、
前記弾性部は、前記揺動軸線を中心として揺動可能に前記可動体を支持する、請求項１に記載の光学ユニット。
【請求項３】
前記第１凸部は、球面の少なくとも一部を有する、請求項１又は請求項２に記載の光学ユニット。
【請求項４】
前記支持体は、前記第１凸部を有する、請求項１から請求項３のいずれか１項に記載の光学ユニット。
【請求項５】
前記可動体及び前記支持体の他方は、前記第１凸部とは反対方向に窪む第１凹部を有し、
前記第１凹部は、前記第１凸部に接触する、請求項１から請求項４のいずれか１項に記載の光学ユニット。
【請求項６】
前記第１凹部は、凹状の球面の少なくとも一部を有する、請求項５に記載の光学ユニット。
【請求項７】
前記可動体及び前記支持体の一方は、前記可動体及び前記支持体の他方に向かって突出する複数の第２凸部を有し、
前記可動体及び前記支持体の他方は、前記複数の第２凸部に接触し、
前記複数の第２凸部は、前記揺動軸線から離隔した位置に配置され、
前記第１凸部及び前記複数の第２凸部は、前記揺動軸線と交差する同一平面上に配置される、請求項１、及び請求項３から請求項６のいずれか１項に記載の光学ユニット。
【請求項８】
前記複数の第２凸部は、前記揺動軸線を中心とする同一円周上に配置される、請求項７に記載の光学ユニット。
【請求項９】
前記第２凸部の数は、２つである、請求項７又は請求項８に記載の光学ユニット。
【請求項１０】
前記第２凸部は、球面の少なくとも一部を有する、請求項７から請求項９のいずれか１項に記載の光学ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、光学ユニット及びスマートフォンに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
カメラによって静止画又は動画を撮影する際に手振れに起因して像ブレが生じることがある。そして、像ブレを抑制して鮮明な撮影を可能にするための手振れ補正装置が実用化されている。手振れ補正装置は、カメラが手振れした場合に、手振れに応じてカメラモジュールの姿勢を補正することによって像ブレを抑制する（例えば、特許文献１参照）。
【０００３】
特許文献１には、光学要素と、光学要素ホルダと、中間ベースと、底ベースとを備えたアクチュエータが記載されている。光学要素は、光学要素ホルダに保持される。中間ベースは、光学要素ホルダを支持する。中間ベースは、底ベース上に配置される。中間ベースは、円弧状の溝を有する。底ベースは、円弧状の溝を有する。中間ベースの溝及び底ベースの溝は、回転軸上に中心を有する円上に配置される。中間ベースの溝と底ベースの溝との間に複数のボールが配置される。中間ベースを底ベースに対して回転させることによって、光学要素が回転する。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１７／２０８０９０号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１のアクチュエータでは、中間ベースを底ベースに対して回転させる際に必要なトルクは、回転中心からボールまでの長さ（半径）と摩擦力との積である。特許文献１のアクチュエータでは、ボールが中間ベース及び底ベースの端部に配置される。従って、アクチュエータを駆動する際に必要な力を小さくすることが困難である。
【０００６】
本開示は上記課題に鑑みてなされたものであり、その目的は、駆動に必要な力を低減することが可能な光学ユニット及びスマートフォンを提供することにある。
【課題を解決するための手段】
【０００７】
本開示の例示的な光学ユニットは、可動体と、支持体と、揺動機構とを有する。前記可動体は、光の進行方向を変える光学要素を有する。前記支持体は、揺動軸線を中心として揺動可能に、前記可動体を支持する。前記揺動機構は、前記揺動軸線を中心として前記可動体を揺動する。前記可動体及び前記支持体の一方は、第１凸部を有する。前記第１凸部は、前記可動体及び前記支持体の他方に向かって突出する。前記可動体及び前記支持体の他方は、前記第１凸部に接触する。前記第１凸部は、前記揺動軸線上に配置される。前記光学要素の光軸と前記揺動軸線とは、重なって配置される。
【０００８】
本開示の他の例示的なスマートフォンは、上記の光学ユニットを有する。
【発明の効果】
【０００９】
例示的な本開示によれば、駆動に必要な力を低減することが可能な光学ユニット及びスマートフォンを提供できる。
【図面の簡単な説明】
【００１０】
図１は、本開示の実施形態に係る光学ユニットを備えたスマートフォンを模式的に示す斜視図である。

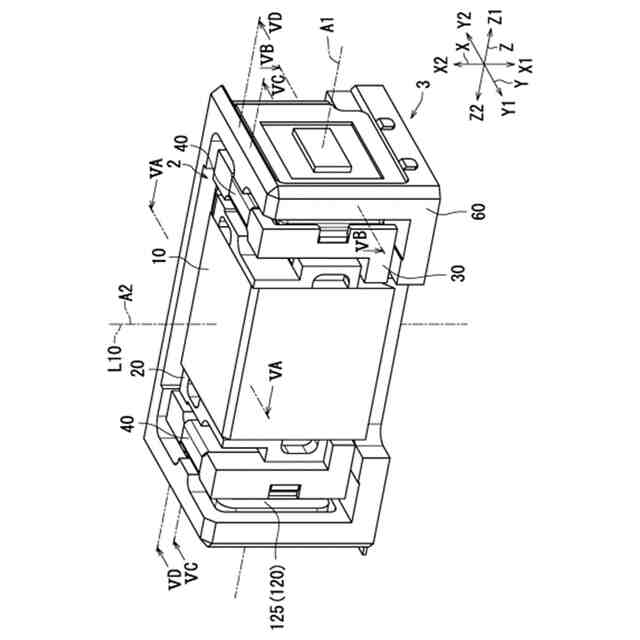

図２は、本実施形態に係る光学ユニットを示す斜視図である。
図３は、本実施形態に係る光学ユニットを可動体と支持体とに分解した分解斜視図である。

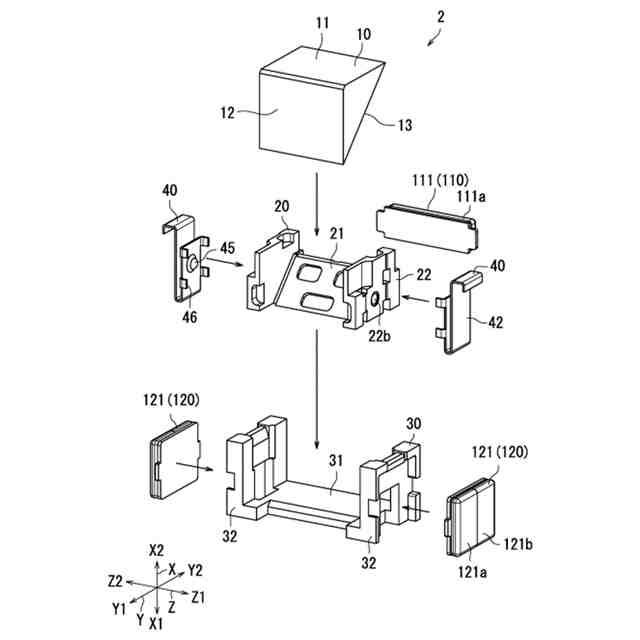

図４は、本実施形態に係る光学ユニットの可動体の分解斜視図である。

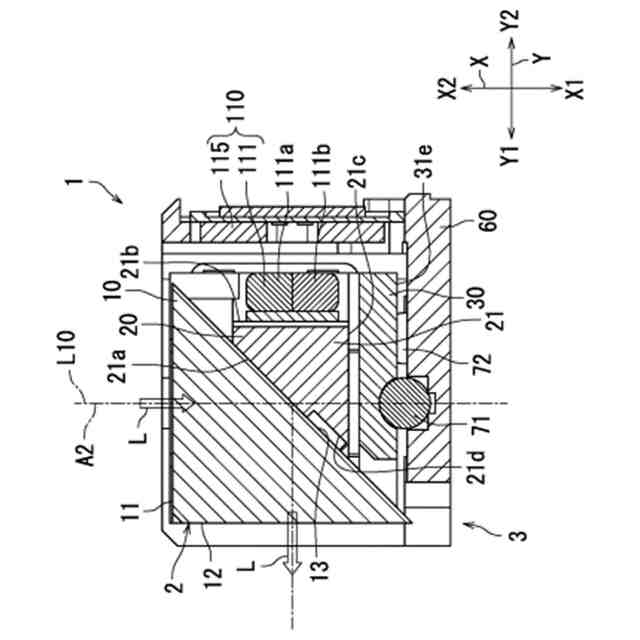

図５Ａは、図２のＶＡ－ＶＡ線に沿った断面図である。

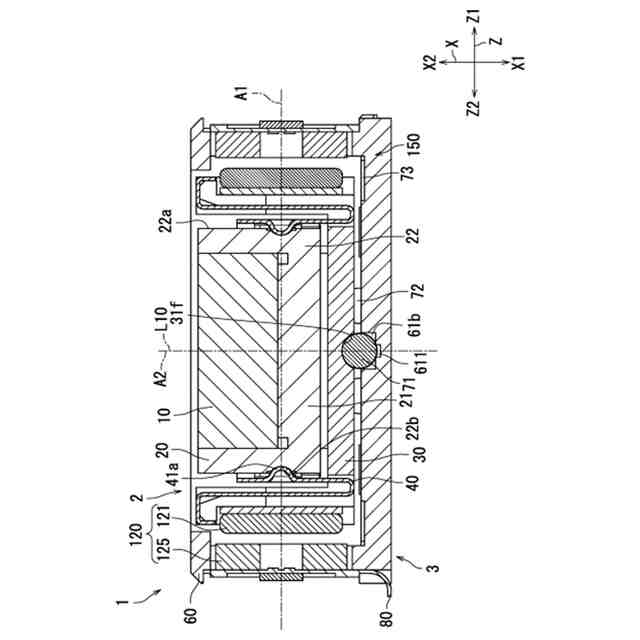

図５Ｂは、図２のＶＢ－ＶＢ線に沿った断面図である。

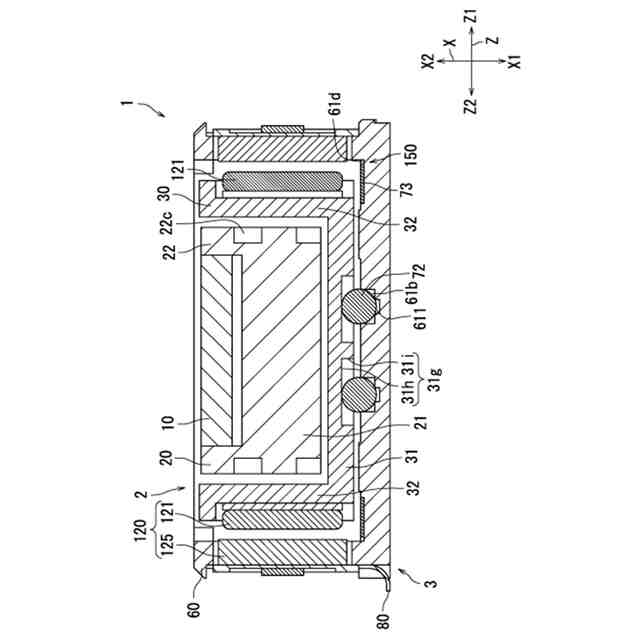

図５Ｃは、図２のＶＣ－ＶＣ線に沿った断面図である。
図５Ｄは、図２のＶＤ－ＶＤ線に沿った断面図である。

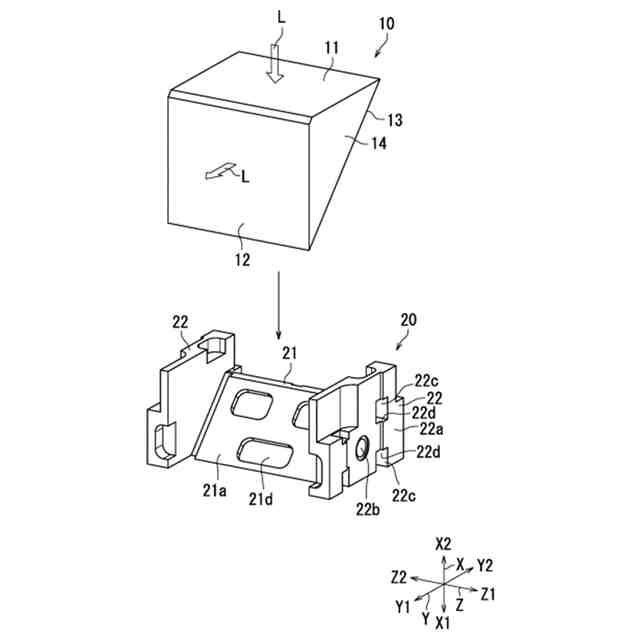

図６は、本実施形態に係る光学ユニットの光学要素及びホルダの分解斜視図である。
図７は、本実施形態に係る光学ユニットの光学要素、ホルダ及び第１予圧部を示す分解斜視図である。
図８は、本実施形態に係る光学ユニットの光学要素、ホルダ、第１予圧部、第１支持部及び第２磁石を示す分解斜視図である。
図９は、本実施形態に係る光学ユニットの可動体を示す斜視図である。
図１０は、本実施形態に係る光学ユニットの第１支持部を第１方向Ｘの一方側Ｘ１から示す図である。
図１１は、本実施形態に係る光学ユニットの支持体の分解斜視図である。
図１２は、本実施形態に係る光学ユニットの第２支持部周辺を示す斜視図である。
図１３は、本実施形態に係る光学ユニットの第２支持部を第１方向Ｘの他方側Ｘ２から示す図である。
図１４は、本実施形態に係る光学ユニットの第２支持部、第１凸部、第２凸部及び第２磁石を第１方向Ｘの他方側Ｘ２から示す図である。
図１５は、本実施形態の第１変形例に係る光学ユニットの弾性部周辺の構造を模式的に示す断面図である。
図１６は、本実施形態の第２変形例に係る光学ユニットの弾性部周辺の構造を模式的に示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
