公開番号2025167292
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071769
出願日2024-04-25
発明の名称冷却装置及びコールドプレート
出願人ニデック株式会社
代理人弁理士法人酒井国際特許事務所,個人
主分類F28D 15/00 20060101AFI20251030BHJP(熱交換一般)
要約【課題】配管が複雑化しない冷却装置及びコールドプレートを提供する。

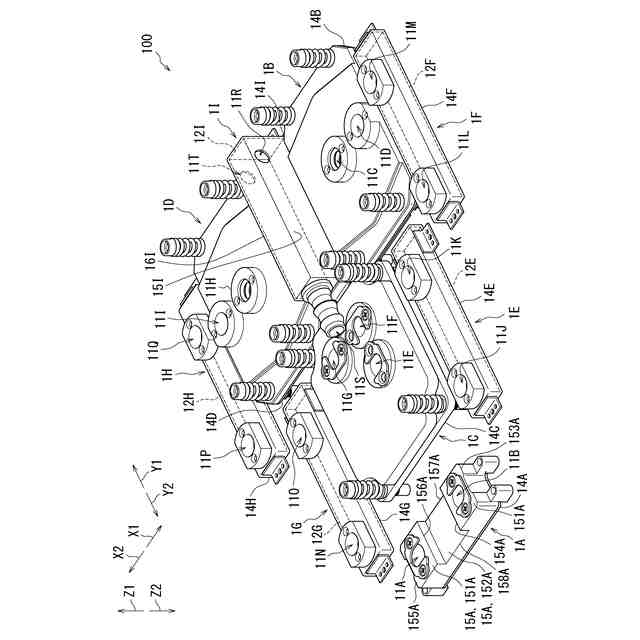

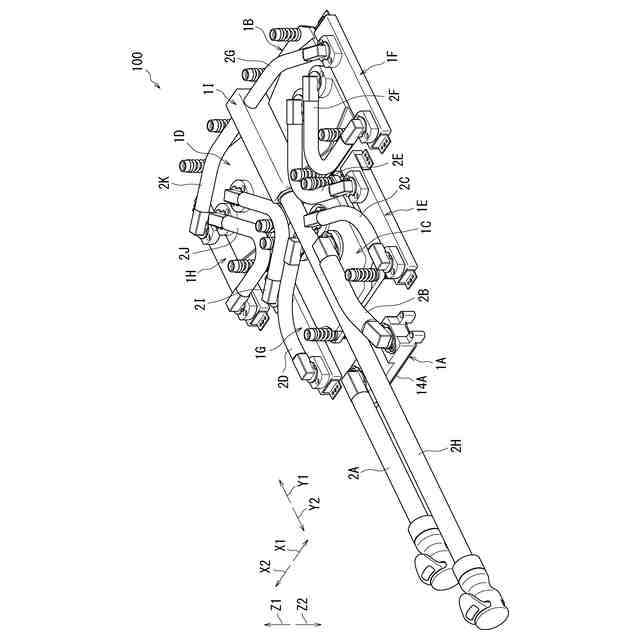

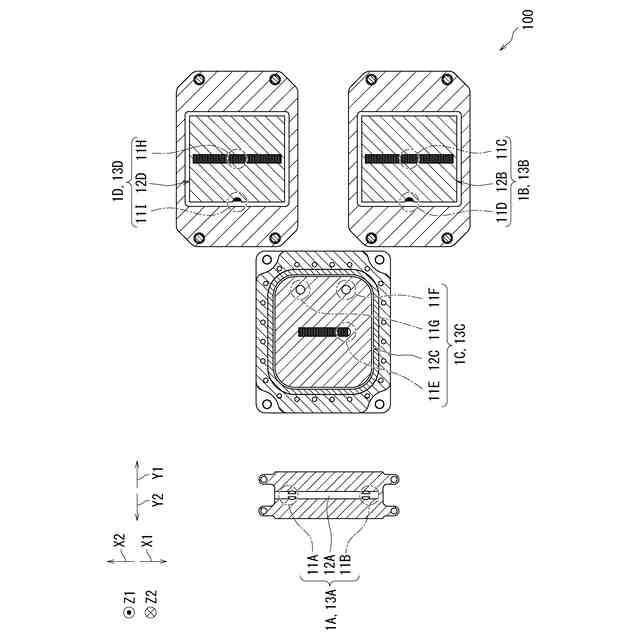

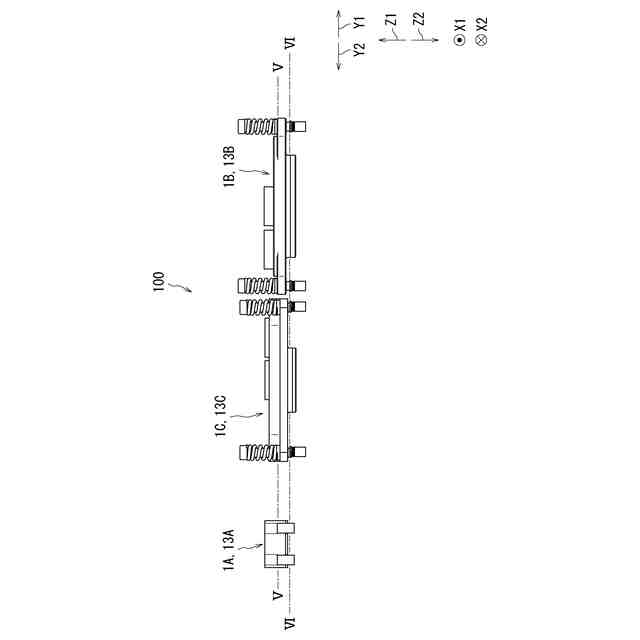

【解決手段】冷却装置100は、第一、第二コールドプレート1A、1B、第一～第四管材2A～2Dと、を備える。第一コールドプレート1Aは、第一、第二開口と、第一、第二開口の各々に連続する第一流路と、を有する。第一管材2Aは、第一開口に接続される。第二管材2Bは、第二開口に接続される。第二コールドプレート1Bは、第三開口及び第四開口と、第三開口及び第四開口の各々に連続する第二流路と、を有する。第三管材2Cは、第三開口に接続される。第四管材2Dは、第四開口に接続される。第一開口及び第二開口は、第一方向Xに互いに離れて位置する。第四管材2Dは、第一開口及び第二開口の間を通り、第一方向Xと交差する第二方向Yに延びる。
【選択図】図1
特許請求の範囲【請求項１】
第一開口及び第二開口と、前記第一開口及び前記第二開口の各々に連続する第一流路とを有する第一コールドプレートと、
前記第一開口に接続された第一管材と、
前記第二開口に接続された第二管材と、
第三開口及び第四開口と、前記第三開口及び前記第四開口の各々に連続する第二流路とを有する第二コールドプレートと、
前記第三開口に接続された第三管材と、
前記第四開口に接続された第四管材と
を備え、
前記第一開口及び前記第二開口は、第一方向に互いに離れて位置し、
前記第四管材は、前記第一開口及び前記第二開口の間を通り、前記第一方向と交差する第二方向に延びる、冷却装置。
続きを表示（約 1,800 文字）【請求項２】
前記第二管材が接続された第五開口、前記第三管材が接続された第六開口、及び第七開口と、前記第五開口、前記第六開口及び前記第七開口の各々に連続する第三流路とを有する第三コールドプレートと、
前記第七開口に接続された第五管材と、
前記第五管材が接続された第八開口、及び第九開口と、前記第八開口及び前記第九開口の各々に連続する第四流路とを有する第四コールドプレートと、
前記第九開口と前記第四管材とに接続された第六管材と
を更に備える、請求項１に記載の冷却装置。
【請求項３】
前記第四管材の少なくとも一部は、前記第二管材、前記第三管材及び前記第五管材のうち少なくとも一つに沿って延びる、請求項２に記載の冷却装置。
【請求項４】
前記第五開口、前記第六開口及び前記第七開口は、前記第一方向及び前記第二方向の少なくとも一方に互いに離れて位置し、
前記第四管材は、前記第五開口、前記第六開口及び前記第七開口の中から選ばれた二つの間を通る、請求項２又は３に記載の冷却装置。
【請求項５】
前記第三開口は、前記第四開口よりも前記第六開口から離れて位置し、
前記第八開口は、前記第九開口よりも前記第七開口から離れて位置する、請求項２又は３に記載の冷却装置。
【請求項６】
前記第二管材が接続された第五開口、第六開口、及び第七開口と、前記第五開口、前記第六開口及び前記第七開口の各々に連続する第三流路とを有する第三コールドプレートと、
前記第六開口に接続された第五管材と、
前記第五管材が接続された第八開口、及び第九開口と、前記第八開口及び前記第九開口の各々に連続する第四流路とを有する第四コールドプレートと、
前記第九開口に接続された第六管材と、
前記第六管材が接続された第十開口、及び第十一開口と、前記第十開口及び前記第十一開口の各々に連続する第五流路とを有する第五コールドプレートと、
前記第十一開口と接続された第七管材と、
前記第七管材が接続された第十二開口、及び前記第三管材が接続された第十三開口と、前記第十二開口及び前記第十三開口の各々に連続する第六流路とを有する第六コールドプレートと、
前記第七開口に接続された第八管材と、
前記第八管材が接続された第十四開口、及び第十五開口と、前記第十四開口及び前記第十五開口の各々に連続する第七流路とを有する第七コールドプレートと、
前記第十五開口に接続された第九管材と、
前記第九管材が接続された第十六開口、及び第十七開口と、前記第十六開口及び前記第十七開口の各々に連続する第八流路とを有する第八コールドプレートと、
前記第十七開口と接続された第十管材と、
前記第十管材が接続された第十八開口、及び第十九開口と、前記第十八開口及び前記第十九開口の各々に連続する第九流路とを有する第九コールドプレートと、
前記第十九開口と接続された第十一管材と
を備え、
前記第二コールドプレートは、前記第十一管材と接続された第二十開口を有し、
前記第二流路は、前記第二十開口に連続する、請求項１に記載の冷却装置。
【請求項７】
前記第四コールドプレート、前記第六コールドプレート、前記第七コールドプレート、及び前記第九コールドプレートは、互いに同一形状である、請求項６に記載の冷却装置。
【請求項８】
前記第二管材、前記第三管材、及び前記第五管材ないし前記第十一管材の少なくとも一個は湾曲している、請求項６又は請求項７に記載の冷却装置。
【請求項９】
前記第五コールドプレート及び前記第八コールドプレートは、第三方向に距離を隔てて位置し、
前記第二コールドプレートは、前記第三方向において、前記第五コールドプレートと、前記第八コールドプレートとの間に位置する、請求項６又は請求項７に記載の冷却装置。
【請求項１０】
前記第二コールドプレートは、前記第三方向に互いに離れて位置する第一面及び第二面を有し、
前記第三開口及び前記第二十開口は、前記第一面及び前記第二面にそれぞれ形成される、請求項９に記載の冷却装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、冷却装置及びコールドプレートに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
背景技術に係る冷却装置の一例として液冷モジュールが開示される（例えば特許文献１参照）。幅方向右側の液冷モジュールの入口に接続される配管は、導入管として作用する。冷媒は、電子機器の外部から導入管を通って右側の液冷モジュールの内部に導入される。
【０００３】
左側の液冷モジュールの出口に接続される配管は、排出管として作用する。左側の液冷モジュールの内部の液体の冷媒は、排出管を通って、電子機器の外部に排出される。
【０００４】
右側の液冷モジュールの入口と、左側の液冷モジュールの出口との間も配管で接続されており、配管は、移送管として作用する。
【先行技術文献】
【特許文献】
【０００５】
特開２０２３－１５２５００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
冷却装置では、冷却対象が増えた場合、配管が複雑化するという問題点があった。
【０００７】
本開示の目的は、配管が複雑化しない冷却装置及びコールドプレートを提供することにある。
【課題を解決するための手段】
【０００８】
本開示の例示的な冷却装置は、第一コールドプレートと、第一管材と、第二管材と、第二コールドプレートと、第三管材と、第四管材とを備える。前記第一コールドプレートは、第一開口及び第二開口と、前記第一開口及び前記第二開口の各々に連続する第一流路とを有する。前記第一管材は、前記第一開口に接続される。前記第二管材は、前記第二開口に接続される。前記第二コールドプレートは、第三開口及び第四開口と、前記第三開口及び前記第四開口の各々に連続する第二流路とを有する。前記第三管材は、前記第三開口に接続される。前記第四管材は、前記第四開口に接続される。前記第一開口及び前記第二開口は、第一方向に互いに離れて位置する。前記第四管材は、前記第一開口及び前記第二開口の間を通り、前記第一方向と交差する第二方向に延びる。
【０００９】
本開示の例示的なコールドプレートは、本体と、三個以上の開口と、流路とを備える。前記本体は、冷却対象と熱的に接触させる冷却部を有する。前記三個以上の開口は、前記本体において前記冷却部以外の部分に形成されている。前記流路は、三個以上の前記開口の各々に連続する。
【発明の効果】
【００１０】
本開示によれば、配管が複雑化しない冷却装置及びコールドプレートを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
