公開番号2025172906
公報種別公開特許公報(A)
公開日2025-11-26
出願番号2025146604,2021159288
出願日2025-09-04,2021-09-29
発明の名称ロータ及びモータ
出願人ニデック株式会社
代理人弁理士法人佐野特許事務所
主分類H02K 1/28 20060101AFI20251118BHJP(電力の発電,変換,配電)
要約【課題】組み立て時にエンドプレートの変形を抑制することが可能なロータ及びモータを提供する。
【解決手段】ロータ1は、中心軸Cに沿って延びるシャフト2と、シャフト2の径方向外側に配置され、軸方向に沿って延びるロータコア3と、ロータコア3の軸方向両端部に配置されて径方向に拡がり、径方向内縁部でシャフト2に接触するエンドプレート4と、を有する。エンドプレート4は、ロータコア3と軸方向に対向する第1面と、軸方向において第1面と反対側を向く第2面と、径方向内縁部でシャフト2に隣接し、第1面または第2面から軸方向に凹む凹部と、を有する。
【選択図】図2
特許請求の範囲【請求項１】
中心軸に沿って延びるシャフトと、
前記シャフトの径方向外側に配置され、軸方向に沿って延びるロータコアと、
前記ロータコアの軸方向両端部に配置されて径方向に拡がり、径方向内縁部で前記シャフトに接触するエンドプレートと、
を有し、
前記エンドプレートは、
前記ロータコアと軸方向に対向する第１面と、
軸方向において前記第１面と反対側を向き、平面である第２面と、
径方向内縁部で前記シャフトに隣接し、前記第１面から軸方向に凹む凹部と、
を有する、ロータ。
続きを表示（約 1,300 文字）【請求項２】
中心軸に沿って延びるシャフトと、
前記シャフトの径方向外側に配置され、軸方向に沿って延びるロータコアと、
前記ロータコアの軸方向両端部に配置されて径方向に拡がり、径方向内縁部で前記シャフトに接触するエンドプレートと、
を有し、
前記エンドプレートは、
前記ロータコアと軸方向に対向する第１面と、
径方向内縁部で前記シャフトに隣接し、前記第１面から軸方向に凹む凹部と、
を有し、
前記エンドプレートの、軸方向において前記第１面と反対側を向く領域において、径方向内縁部の軸方向端部と、径方向外縁部の軸方向端部とは、径方向に重なる、ロータ。
【請求項３】
中心軸に沿って延びるシャフトと、
前記シャフトの径方向外側に配置され、軸方向に沿って延びるロータコアと、
前記ロータコアの軸方向両端部に配置されて径方向に拡がり、径方向内縁部で前記シャフトに接触するエンドプレートと、
を有し、
前記エンドプレートは、
前記ロータコアと軸方向に対向する第１面と、
径方向内縁部で前記シャフトに隣接し、前記第１面から軸方向に凹む凹部と、
を有し、
前記凹部と、前記ロータコアとは、軸方向に対向する、ロータ。
【請求項４】
前記凹部は、前記エンドプレートの軸方向中央部よりも軸方向の一方側に配置される、請求項１から請求項３のいずれかに記載のロータ。
【請求項５】
前記凹部は、前記エンドプレートの径方向内縁部から外縁部までの中間よりも内側の領域において配置され、前記凹部の底部に傾斜面または湾曲面を有する、請求項１から請求項４のいずれかに記載のロータ。
【請求項６】
前記エンドプレートは、前記傾斜面または前記湾曲面と径方向内縁部との境界と、前記傾斜面または前記湾曲面と前記第１面または前記第２面との境界と、の少なくとも１つの前記境界に丸みを帯びた角部を有する、請求項５に記載のロータ。
【請求項７】
前記凹部は、前記エンドプレートの径方向内縁部から外縁部までの中間よりも外側の領域において、軸方向に凹む段差で構成される、請求項１から請求項４のいずれかに記載のロータ。
【請求項８】
前記段差は、
前記エンドプレートの径方向内縁部から径方向外側に拡がる第３面と、
前記第３面の径方向外縁部から軸方向に拡がり、前記第１面または前記第２面に接続する第４面と、
を有し、
前記エンドプレートは、前記第３面と径方向内縁部との境界と、前記第３面と前記第４面との境界と、前記第４面と前記第１面または前記第２面との境界と、の少なくとも１つの前記境界に丸みを帯びた角部を有する、請求項７に記載のロータ。
【請求項９】
請求項１から請求項８のいずれかに記載のロータと、
前記ロータと径方向に対向して配置されるステータと、
を有する、モータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ロータ及びモータに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ロータコアの軸方向両端部に配置されたエンドプレートを有する構成のロータが知られている。エンドプレートは、円環板状に形成される。エンドプレートの径方向中心部には、ロータの中心軸に沿って延びるシャフトが貫通状態で嵌合される（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２０５４０２公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来技術では、圧入することでエンドプレートとシャフトとを結合する際、エンドプレートに生じる応力によってエンドプレートが変形する虞があることに課題があった。
【０００５】
上記の点に鑑み、本開示は、組み立て時にエンドプレートの変形を抑制することが可能なロータ及びモータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の例示的なロータは、中心軸に沿って延びるシャフトと、前記シャフトの径方向外側に配置され、軸方向に沿って延びるロータコアと、前記ロータコアの軸方向両端部に配置されて径方向に拡がり、径方向内縁部で前記シャフトに接触するエンドプレートと、を有する。前記エンドプレートは、前記ロータコアと軸方向に対向する第１面と、軸方向において前記第１面と反対側を向く第２面と、径方向内縁部で前記シャフトに隣接し、前記第１面または前記第２面から軸方向に凹む凹部と、を有する。
【０００７】
本開示の例示的なモータは、上記構成のロータと、前記ロータと径方向に対向して配置されるステータと、を有する。
【発明の効果】
【０００８】
本開示の例示的なロータ及びモータによれば、圧入することでエンドプレートとシャフトとを結合する際に生じる応力を、凹部によって径方向外側に伝搬し易くすることができる。これにより、エンドプレートとシャフトとの結合箇所に応力が集中することを回避することができ、エンドプレートの変形を抑制することが可能である。
【図面の簡単な説明】
【０００９】

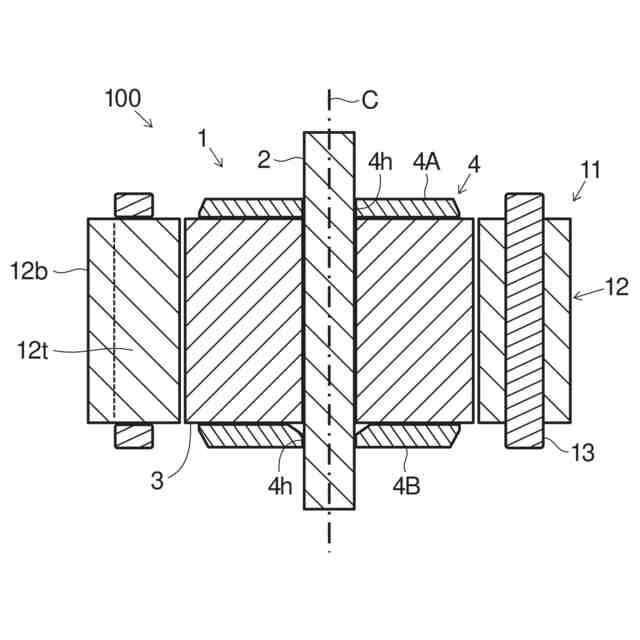

図１は、本開示の一実施形態のモータの縦断面図である。

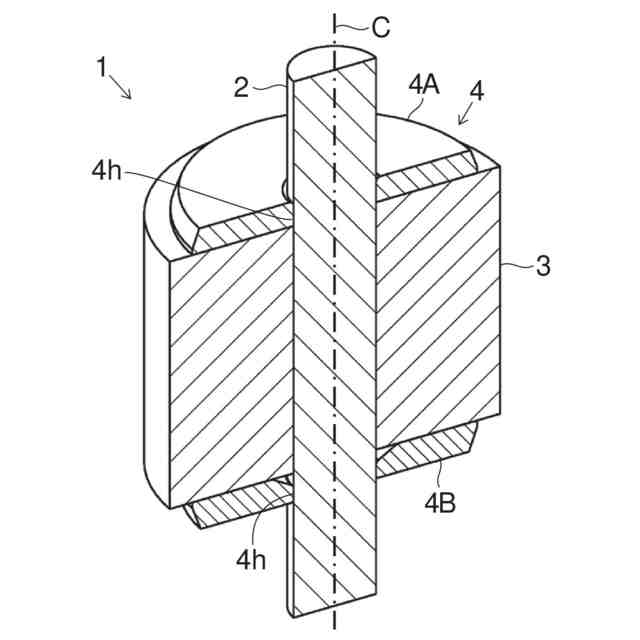

図２は、ロータの縦断面斜視図である。

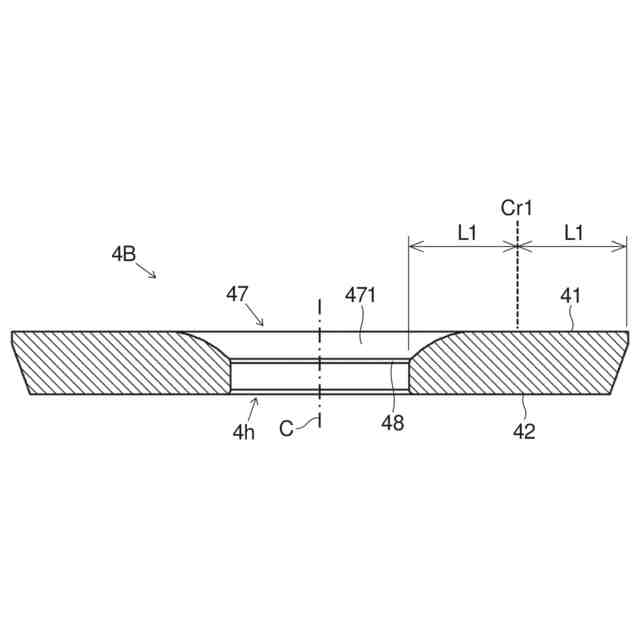

図３は、エンドプレートの縦断面図である。
図４は、エンドプレートの縦断面斜視図である。
図５は、変形例１のエンドプレートの縦断面図である。
図６は、変形例１のエンドプレートの縦断面斜視図である。

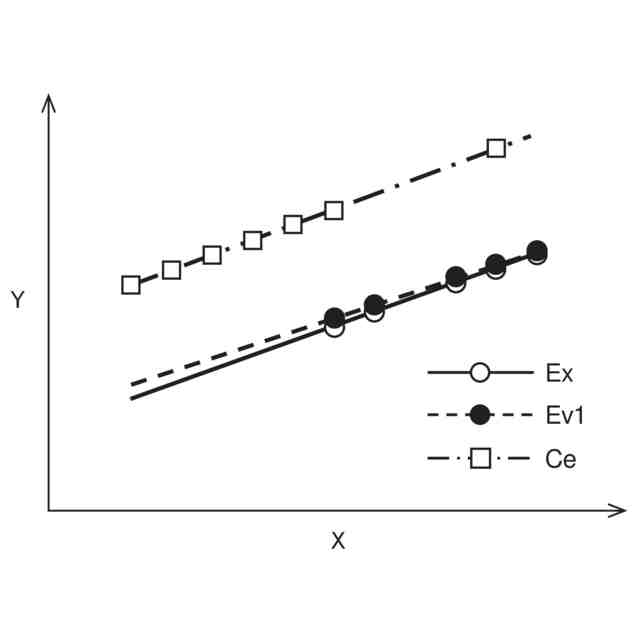

図７は、エンドプレートの締め代と応力との関係を示すグラフである。
図８は、変形例２のエンドプレートの縦断面図である。
図９は、変形例２のエンドプレートの縦断面斜視図である。
図１０は、変形例３のエンドプレートの縦断面図である。
図１１は、変形例３のエンドプレートの縦断面斜視図である。
図１２は、変形例４のエンドプレートの縦断面図である。
図１３は、変形例４のエンドプレートの縦断面斜視図である。
図１４は、変形例５のエンドプレートの縦断面図である。
図１５は、変形例５のエンドプレートの縦断面斜視図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら、本開示の例示的な一実施形態に係るモータについて説明する。なお、本開示の範囲は、以下の実施の形態に限定されず、本開示の技術的思想の範囲内で任意に変更可能である。
（【００１１】以降は省略されています）
