公開番号2025148858
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049187
出願日2024-03-26
発明の名称凍結破砕管
出願人戸田建設株式会社,株式会社精研
代理人弁理士法人東京アルパ特許事務所
主分類E02D 5/34 20060101AFI20251001BHJP(水工;基礎;土砂の移送)
要約【課題】運搬効率の低下を防ぐ。
【解決手段】貯水部12は、中空略楕円柱状であり、内部に水が封入される。冷媒管13は、貯水部12を略軸方向に沿って貫通し、冷媒が通る。翼部15a及び15bは、略平板状であり、貯水部12の軸方向に沿って延び、貯水部12の外側面から径方向外側へ向けて突出している。接続部16a～16cは、折り曲げられた長尺板状であり、翼部15aに固定されている。接続部16a～16cは、現場打ち鉄筋コンクリート杭の主筋に固定される。
【選択図】図1
特許請求の範囲【請求項１】
中空略楕円柱状であり、内部に水が封入される貯水部と、
前記貯水部を略軸方向に沿って貫通し、冷媒が通る冷媒管と、
略平板状であり、前記貯水部の軸方向に沿って延び、前記貯水部の外側面から径方向外側へ向けて突出した翼部と、
折り曲げられた長尺板状であり、前記翼部に固定された接続部と
を備え、
前記接続部は、現場打ち鉄筋コンクリート杭の主筋に固定される、
凍結破砕管。
続きを表示（約 500 文字）【請求項２】
前記接続部は、前記貯水部の軸方向に対して略垂直な方向に延びる固定部を有し、
前記固定部は、前記現場打ち鉄筋コンクリート杭の前記主筋に固定される、
請求項１の凍結破砕管。
【請求項３】
前記翼部に対して、前記固定部とは反対側に設けられ、開閉可能に前記貯水部の内部に流体連通した封入口
を更に備える、請求項２の凍結破砕管。
【請求項４】
前記接続部を少なくも三つ備え、
第一の前記接続部は、前記翼部の前記軸方向の一方の端部に固定され、
第二の前記接続部は、前記翼部の前記軸方向のもう一方の端部に固定され、
第三の前記接続部は、前記翼部の前記軸方向の中間部分に固定されている、
請求項１乃至３いずれかの凍結破砕管。
【請求項５】
前記冷媒管の前記貯水部から露出した端部に流体連通され、自在に屈曲可能な取り付け部
を更に備え、
前記冷媒管は、前記取り付け部を介して、前記冷媒管のなかを通る冷媒を冷却する冷却装置に流体連通される、
請求項１乃至３いずれかの凍結破砕管。

発明の詳細な説明【技術分野】
【０００１】
この発明は、杭頭処理に用いられる凍結破砕管に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１は、杭頭処理工法に用いられる凍結破砕管を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２０４８２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一つの現場打ち鉄筋コンクリート杭のなかに複数の凍結破砕管を設置する場合、現場での取り付けの手間を省力化するため、複数の凍結破砕管をあらかじめ連結しておく場合がある。
しかし、複数の凍結破砕管をあらかじめ連結しておくと、多数の凍結破砕管をコンパクトな荷姿にまとめることができず、運搬効率が低下する。
この発明は、例えばこのような課題を解決することを目的とする。
【課題を解決するための手段】
【０００５】
凍結破砕管は、貯水部と、冷媒管と、翼部と、接続部とを有する。前記貯水部は、中空略楕円柱状であり、内部に水が封入される。前記冷媒管は、前記貯水部を略軸方向に沿って貫通し、冷媒が通る。前記翼部は、略平板状であり、前記貯水部の軸方向に沿って延び、前記貯水部の外側面から径方向外側へ向けて突出している。前記接続部は、折り曲げられた長尺板状であり、前記翼部に固定されている。前記接続部は、現場打ち鉄筋コンクリート杭の主筋に固定される。
【発明の効果】
【０００６】
接続部が長尺板状なので、接続部を現場打ち鉄筋コンクリート杭の主筋に固定する際、接続部を軸にして凍結破砕管が回転するのを防ぐことができる。このため、複数の凍結破砕管をあらかじめ連結しておく必要がなく、運搬効率の低下を防ぐことができる。
【図面の簡単な説明】
【０００７】
凍結破砕管の一例を示す斜視図。
前記凍結破砕管を示す左側面図。

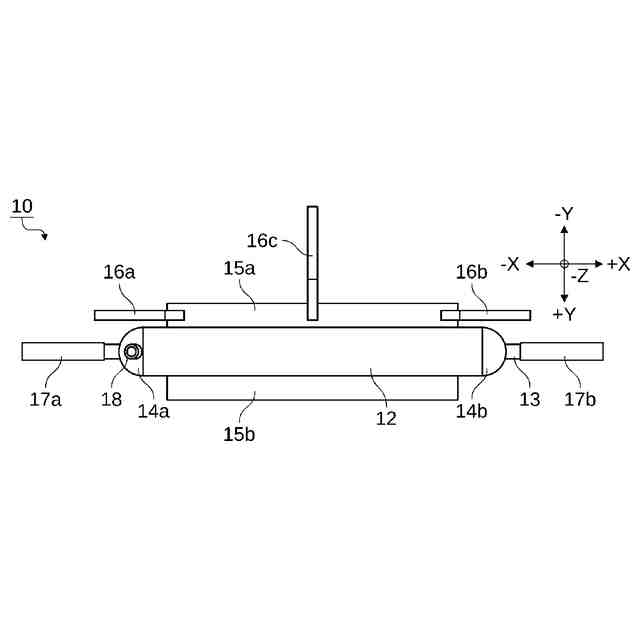

前記凍結破砕管を示す平面図。
前記凍結破砕管を示す正面図。
前記凍結破砕管を示す底面図。

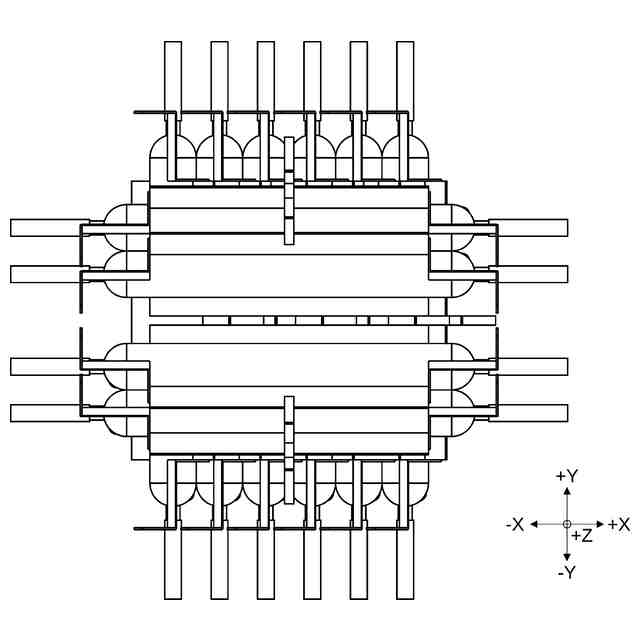

凍結破砕管の荷姿の一例を示す平面図。
前記凍結破砕管の荷姿を示す側面図。
【発明を実施するための形態】
【０００８】
図１～５を参照して、凍結破砕管１０について説明する。
凍結破砕管１０は、例えば特許文献１に記載されている杭頭処理工法で使用されるものであり、現場打ち鉄筋コンクリート杭のなかに設置され、水が凍るときの体積膨張を利用して、鉄筋コンクリート杭にひびを入れ、余盛コンクリート部分を分離する。
凍結破砕管１０は、例えば、貯水部１２と、冷媒管１３と、保護部１４ａ及び１４ｂと、翼部１５ａ及び１５ｂと、接続部１６ａ～１６ｃと、取り付け部１７ａ及び１７ｂと、封入口１８とを有する。
【０００９】
貯水部１２は、例えば、±Ｘ方向に略平行な方向を軸とする中空楕円柱状であり、内部に水が封入される。楕円の長軸は、±Ｙ方向に略平行な方向であり、短軸は、±Ｚ方向に略平行な方向である。貯水部１２は、比較的薄い鋼板などによって形成され、内部に封入された水が凍って膨張する圧力によって変形し、断面形状が真円に近づく。これにより、凍結破砕管１０が埋設された鉄筋コンクリート杭に対して、±Ｚ方向の力を加え、これにより、鉄筋コンクリート杭にひびを入れる。
【００１０】
冷媒管１３は、例えば、±Ｘ方向に略平行な方向（すなわち、貯水部１２の軸方向に平行な方向）を軸とする円管状であり、貯水部１２の中心軸に沿って貯水部１２のなかを貫通し、両端が貯水部１２の外に露出している。冷却装置によって氷点下に冷却された冷媒が冷媒管１３のなかを通って流れることにより、貯水部１２に封入された水を凍結させる。
（【００１１】以降は省略されています）
