公開番号2025146043
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046617
出願日2024-03-22
発明の名称天井構造
出願人戸田建設株式会社
代理人弁理士法人東京アルパ特許事務所
主分類E04C 3/11 20060101AFI20250926BHJP(建築物)
要約【課題】複雑な形状の天井を容易に施工する。
【解決手段】平面トラス13a～13fは、略直線状の上弦材と、前記上弦材の下方に前記上弦材と略平行に配置された略直線状の下弦材と、前記上弦材と前記下弦材との間を連結する連結材とを有する。小梁は、平面トラス13a～13fの前記下弦材の間を連結する。天井16a及び16bは、前記小梁に直接固定されている。平面トラス13a～13fは、前記上弦材と前記下弦材との間の間隔が互いに異なる。小梁は、天井16a又は16bの形状に沿った形状を有する。
【選択図】図1
特許請求の範囲【請求項１】
略直線状の上弦材と、前記上弦材の下方に前記上弦材と略平行に配置された略直線状の下弦材と、前記上弦材と前記下弦材との間を連結する複数の連結材とを有する複数の平面トラスと、
複数の前記平面トラスの前記下弦材の間を連結する複数の小梁と、
複数の前記小梁に直接固定された天井と
を備え、
複数の前記平面トラスは、前記上弦材と前記下弦材との間の間隔が互いに異なり、
複数の前記小梁は、前記天井の形状に沿った形状を有する、
天井構造。
続きを表示（約 140 文字）【請求項２】
複数の前記平面トラスは、前記上弦材が高さ方向において略同じ位置になるよう配置されている、
請求項１の天井構造。
【請求項３】
前記天井は、曲面形状を有し、
複数の前記小梁は、曲線状である、
請求項１又は２の天井構造。

発明の詳細な説明【技術分野】
【０００１】
この発明は、天井構造に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
吊り天井は、天井裏に空間があり、遮音性能が高く、ダクトなどの設備を通すことができるなどのメリットがある。
しかし、大ホールなどの大型施設では、地震時などにおける天井ボードの落下を防ぐため、補強する必要がある。
特許文献１は、吊り天井の耐震補強構造を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０８８２７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
大ホールなどでは、音響効果などを考慮して、天井が複雑な形状をしている場合がある。このような複雑な形状の天井を吊り天井で構成すると、施工精度を確保することが難しい。
また、吊り天井を補強すると、補強材を避けて点検歩廊やダクトなどの設備を配置する必要がある。
この発明は、例えばこのような課題を解決することを目的とする。
【課題を解決するための手段】
【０００５】
天井構造は、複数の平面トラスと、小梁と、天井とを有する。複数の前記平面トラスは、略直線状の上弦材と、前記上弦材の下方に前記上弦材と略平行に配置された略直線状の下弦材と、前記上弦材と前記下弦材との間を連結する複数の連結材とを有する。複数の前記小梁は、複数の前記平面トラスの前記下弦材の間を連結する。前記天井は、複数の前記小梁に直接固定されている。複数の前記平面トラスは、前記上弦材と前記下弦材との間の間隔が互いに異なる。複数の前記小梁は、前記天井の形状に沿った形状を有する。
【発明の効果】
【０００６】
平面トラスの下弦材の間を連結する小梁に天井が直接固定されているので、吊り天井構造ではなく、施工精度を容易に確保できるとともに、補強の必要がなく、点検歩廊やダクトなどの設備を天井裏に容易に配置できる。
【図面の簡単な説明】
【０００７】

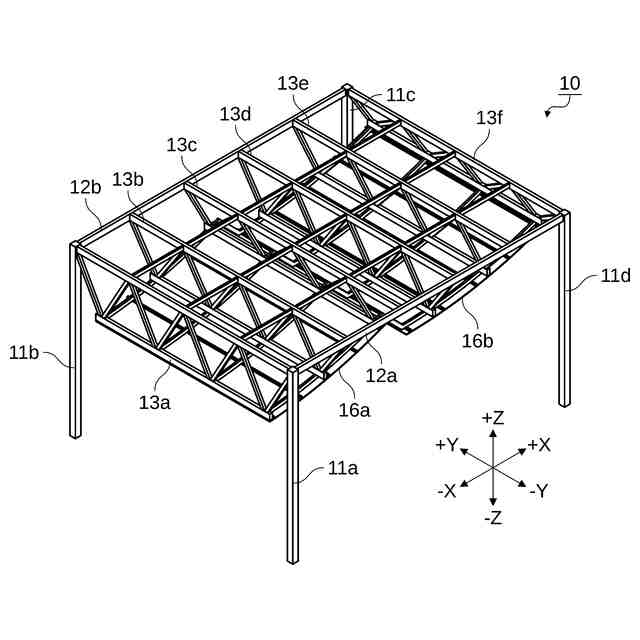

天井構造の一例を示す斜視図。

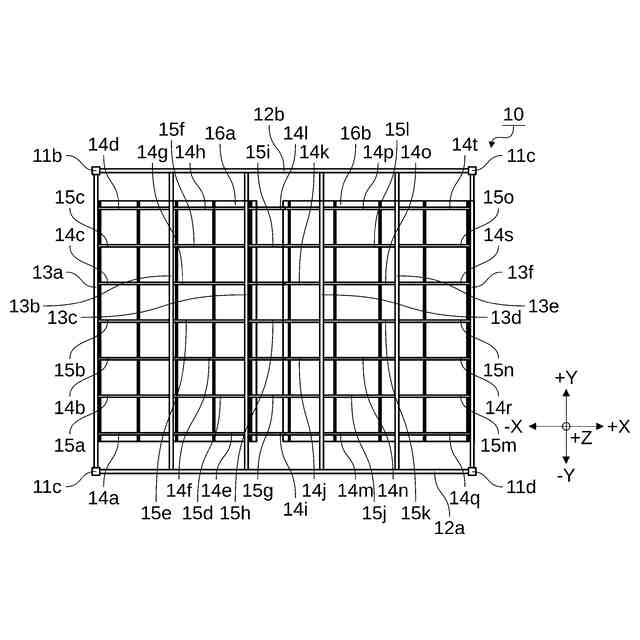

前記天井構造を示す平面図。

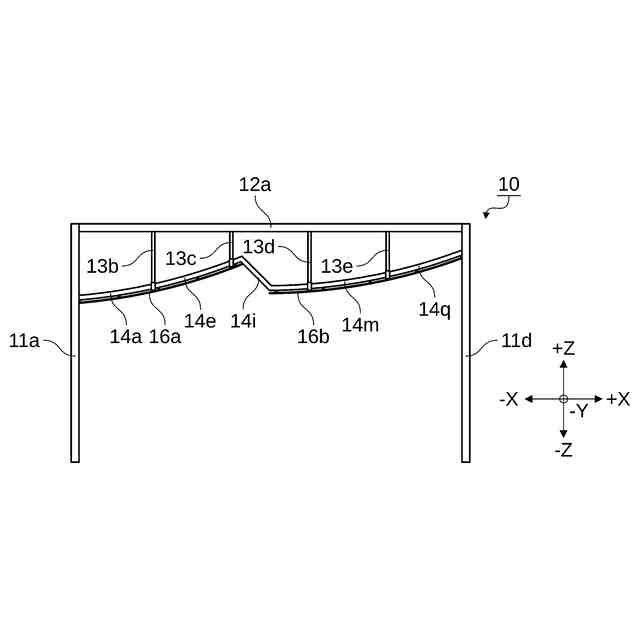

前記天井構造を示す正面図。

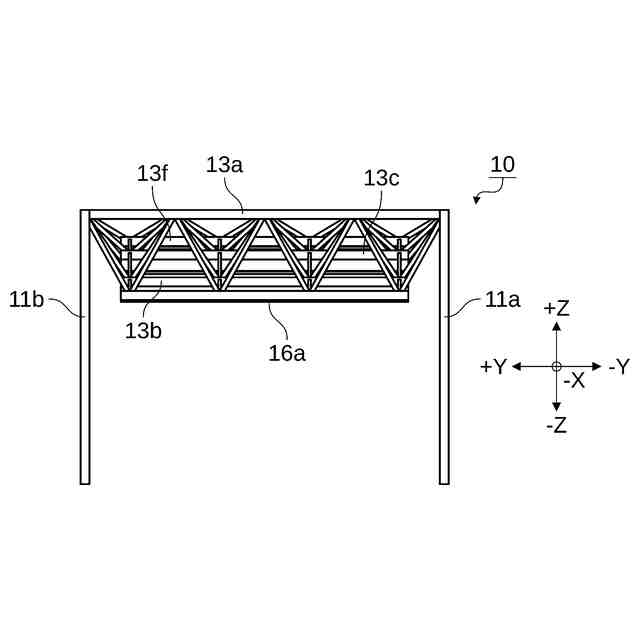

前記天井構造を示す左側面図。

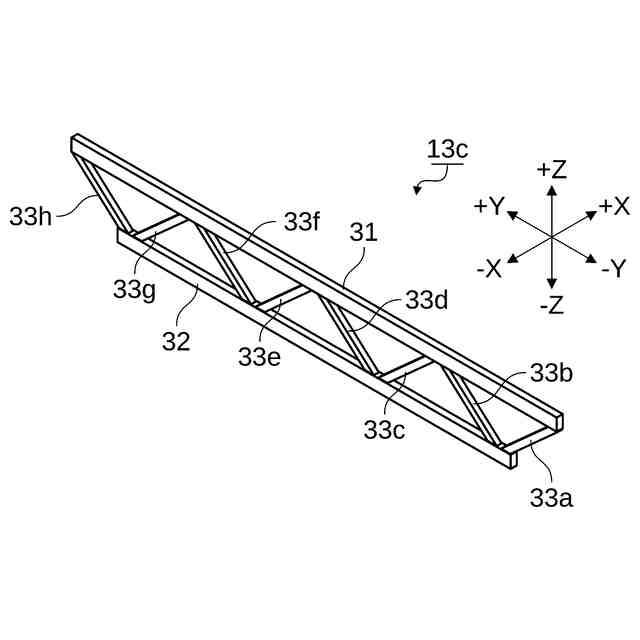

トラスの一例を示す斜視図。
天井の一例を示す斜視図。
【発明を実施するための形態】
【０００８】
図１～３を参照して、天井構造１０について説明する。
天井構造１０は、例えば大ホールなどの大空間に適用される構造であり、天井の形状が例えば曲面であったり段差があったりするなど複雑な形状をしている。天井構造１０は、例えば、柱１１ａ～１１ｄと、大梁１２ａ及び１２ｂと、トラス１３ａ～１３ｆと、小梁１４ａ～１４ｔ及び１５ａ～１５ｏと、天井１６ａ及び１６ｂとを有する。
【０００９】
柱１１ａ～１１ｄは、例えばＨ形鋼などの鉄骨であり、略鉛直方向（±Ｚ方向）に延びる長尺部材である。柱１１ａ～１１ｄは、天井構造１０全体を支持する。
【００１０】
大梁１２ａ及び１２ｂは、例えばＨ形鋼などの鉄骨であり、略水平方向（±Ｘ方向）に延びる長尺部材である。
大梁１２ａは、柱１１ａと柱１１ｄとの間に架け渡され、柱１１ａ及び１１ｄに固定され、柱１１ａ及び１１ｄよって支持されている。
大梁１２ｂは、柱１１ｂと柱１１ｃとの間に架け渡され、柱１１ｂ及び１１ｃに固定され、柱１１ｂ及び１１ｃによって支持されている。
（【００１１】以降は省略されています）
