特許ウォッチ

公開番号2025162391
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065663
出願日2024-04-15
発明の名称形鋼と鉄筋からなる主鋼材の建込み構造及び建込み方法
出願人戸田建設株式会社
代理人個人
主分類E04C 5/02 20060101AFI20251020BHJP(建築物)
要約【課題】形鋼と鉄筋からなる主鋼材の建込みを簡単かつ安定的に行うとともに、施工精度の向上と省力化を図る。

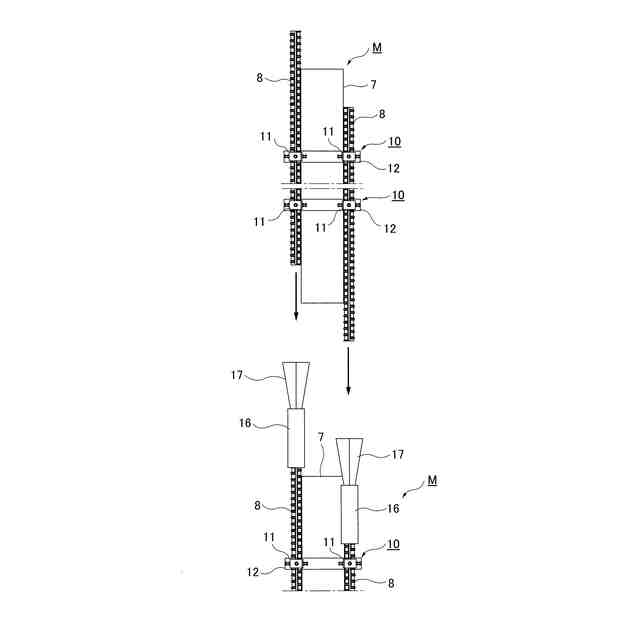

【解決手段】形鋼7と鉄筋8を主鋼材2とするコンクリート構造物1における前記主鋼材2の建込み構造であって、前記形鋼7と鉄筋8とが支持部材10によりユニット化されてユニット鋼材Mが形成されており、前記ユニット鋼材Mを軸方向に順次連結することにより主鋼材2が構成される。支持部材10は、形鋼7に対する鉄筋8の支持位置が微調整可能な微調整機構11を備えている。鉄筋8同士を軸方向に接続する機械式継手16を一方の鉄筋8に取り付けた状態で、機械式継手16の開口部に、他方の鉄筋8を挿入する際のガイドのため、漏斗状のガイド部材17が取り付けられる。
【選択図】図8
特許請求の範囲【請求項１】
形鋼と鉄筋を主鋼材とするコンクリート構造物における前記主鋼材の建込み構造であって、
前記形鋼と前記鉄筋とが支持部材によりユニット化されてユニット鋼材が形成されており、
前記ユニット鋼材を軸方向に順次連結することにより前記主鋼材が構成されていることを特徴とする形鋼と鉄筋からなる主鋼材の建込み構造。
続きを表示（約 1,000 文字）【請求項２】
前記支持部材は、前記形鋼に対する前記鉄筋の支持位置が微調整可能な微調整機構を備えている請求項１記載の形鋼と鉄筋からなる主鋼材の建込み構造。
【請求項３】

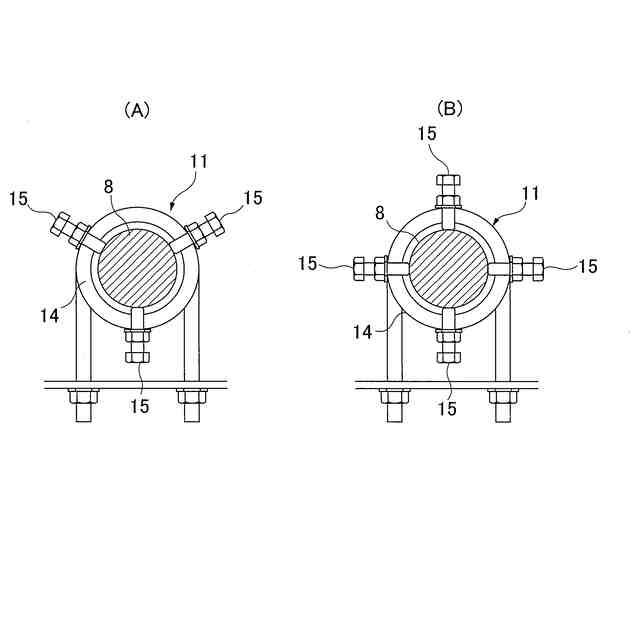

前記微調整機構は、前記鉄筋を遊嵌状態で外嵌する外嵌部材と、この外嵌部材の外周面から内空部に貫通して螺合され、先端が前記鉄筋の外周面に当接して配置される微調整用ボルトとから構成されている請求項２記載の形鋼と鉄筋からなる主鋼材の建込み構造。
【請求項４】
前記支持部材は、前記形鋼に直交して固定された横架材に対し、前記鉄筋が固定支持されて構成されている請求項１記載の形鋼と鉄筋からなる主鋼材の建込み構造。
【請求項５】
前記鉄筋同士を軸方向に接続する機械式継手を一方の前記鉄筋に取り付けた状態で、前記機械式継手の開口部に、他方の鉄筋を挿入する際のガイドのため、漏斗状のガイド部材が取り付けられている請求項１記載の形鋼と鉄筋からなる主鋼材の建込み構造。
【請求項６】
前記ガイド部材は、前記鉄筋の周方向に対して複数に分割されており、前記鉄筋を前記機械式継手に挿入後、取り外しできるようになっている請求項５記載の形鋼と鉄筋からなる主鋼材の建込み構造。
【請求項７】
前記形鋼同士を軸方向に接続する添接板を一方の前記形鋼に取り付けた状態で、前記添接板間に他方の形鋼を挿入する際のガイドのため、前記添接板の突出側の端部に、前記添接板間の離隔幅が突出側に向けて漸次拡大する離隔幅拡大部が形成されている請求項１記載の形鋼と鉄筋からなる主鋼材の建込み構造。
【請求項８】

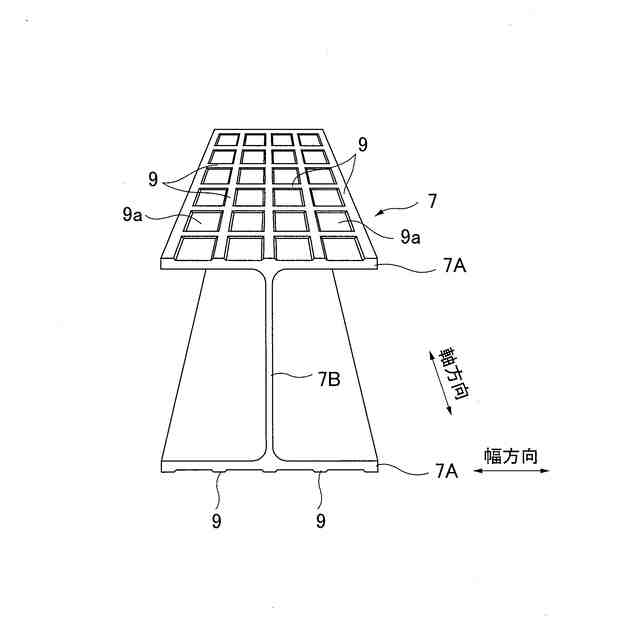

前記形鋼として、フランジの外面に所定パターンの突起を備えた縞Ｈ形鋼が用いられている請求項１記載の形鋼と鉄筋からなる主鋼材の建込み構造。
【請求項９】
上記請求項２記載の形鋼と鉄筋からなる主鋼材の建込み構造を建て込む際の建込み方法であって、
前記ユニット鋼材を建て込む際の吊り上げ時は、前記微調整機構を固定状態として前記鉄筋を前記形鋼に固定しておき、前記ユニット鋼材の接合時は、前記微調整機構を調整して前記鉄筋の位置調整を行い、前記ユニット鋼材の接合後は、前記微調整機構を固定状態として接合時の位置で前記鉄筋を前記形鋼に固定することを特徴とする形鋼と鉄筋からなる主鋼材の建込み方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、Ｈ形鋼などの形鋼と異形棒鋼などの鉄筋とからなるハイブリッド構造を軸方向主鋼材とするコンクリート構造物における前記主鋼材の建込み構造及び建込み方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
道路橋等の橋脚を鉄筋コンクリートで構成する場合、下記特許文献１などに開示されるように、据付現場にて、軸方向主鉄筋、帯鉄筋及び中間帯鉄筋等を配筋し、その外周に型枠を設置した上で、内部にコンクリートを打設する方法が知られている。しかしながら、軸方向主鋼材を鉄筋のみで構成した場合、軸方向主鉄筋の数量（本数）が多くなるため、施工の手間が増加し、工期が長期化する欠点がある。
【０００３】
また、下記特許文献２などに開示されるように、軸方向主鉄筋に代えてＨ形鋼などの形鋼を用いる工法についても公知である。ところが、形鋼のみを軸方向主鋼材とする場合は、断面積が小さいため、断面の応力度が不足する欠点があり、構造物の外周側に列設した主鋼材に並列して、その中心側にも主鋼材を配置しなければならず、その場合には中心側の主鋼材が応力的に機能の無駄が生じる問題があった。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－１１５４１８号公報
特開平１１－１５２８９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
これらの欠点を解決したものとして、形鋼と鉄筋のハイブリッド構造を軸方向主鋼材とするコンクリート構造物が知られている。ところが、このようなハイブリッド構造の主鋼材では、形鋼と鉄筋をそれぞれ建て込むのに手間が掛かるため現場での省力化や施工精度の向上が望まれていた。また、鉄筋を建込む場合、鉄筋の下部でしか固定できず、鉄筋の上部が固定されないため、不安定になる問題があった。
【０００６】
そこで本発明の主たる課題は、形鋼と鉄筋からなる主鋼材の建込みを簡単かつ安定的に行うことができ、施工精度の向上と省力化を図った主鋼材の建込み構造及び建込み方法を提供することにある。
【課題を解決するための手段】
【０００７】
前記課題を解決するために請求項１に係る本発明として、形鋼と鉄筋を主鋼材とするコンクリート構造物における前記主鋼材の建込み構造であって、
前記形鋼と前記鉄筋とが支持部材によりユニット化されてユニット鋼材が形成されており、
前記ユニット鋼材を軸方向に順次連結することにより前記主鋼材が構成されていることを特徴とする形鋼と鉄筋からなる主鋼材の建込み構造が提供される。
【０００８】
上記請求項１記載の発明では、所定長さの形鋼と鉄筋とが支持部材によりユニット化されてユニット鋼材が形成されており、このユニット鋼材を軸方向に順次連結することにより主鋼材が構成されているため、主鋼材の建込みを簡単に行うことができるとともに、形鋼と鉄筋をそれぞれ単独で建込む場合と比較して建込み作業の省力化及び施工精度の向上を図ることができ、かつ鉄筋が形鋼に支持された状態で安定した建込みを行うことができるようになる。
【０００９】
請求項２に係る本発明として、前記支持部材は、前記形鋼に対する前記鉄筋の支持位置が微調整可能な微調整機構を備えている請求項１記載の形鋼と鉄筋からなる主鋼材の建込み構造が提供される。
【００１０】
上記請求項２記載の発明では、前記支持部材に鉄筋の支持位置が微調整可能な微調整機構が備えられているため、既設の鉄筋に新設の鉄筋を建込む際の施工精度の向上及び建込み作業の省力化が図れる。
（【００１１】以降は省略されています）
