公開番号2025158596
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061292
出願日2024-04-05
発明の名称排水窓付型枠及びそれを用いたコンクリートの打設方法
出願人戸田建設株式会社
代理人個人
主分類E04G 21/02 20060101AFI20251009BHJP(建築物)
要約【課題】ブリーディング水が簡単かつ確実に除去できるようにする。

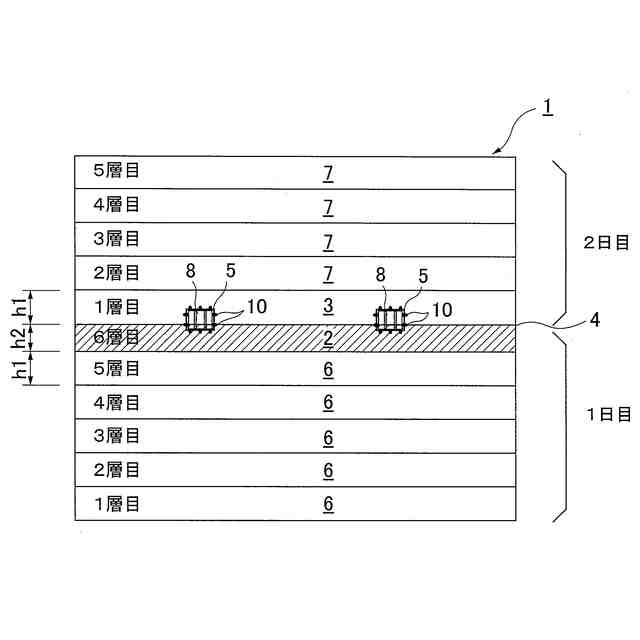

【解決手段】超遅延剤を添加したコンクリートの層2の上層にコンクリート3を打継ぐ際に用いられる型枠であって、超遅延剤を添加したコンクリート2の打継面4を含む高さ位置に、開閉可能な排水窓5が設けられる。排水窓5の下端は、超遅延剤を添加したコンクリート2の打継面4と同等かそれより下方に位置している。排水窓5が排水窓閉塞体8によって閉塞された閉状態と、開放された開状態とに切換可能となっている。
【選択図】図2
特許請求の範囲【請求項１】
超遅延剤を添加したコンクリートの層の上層にコンクリートを打継ぐ際に用いられる型枠であって、

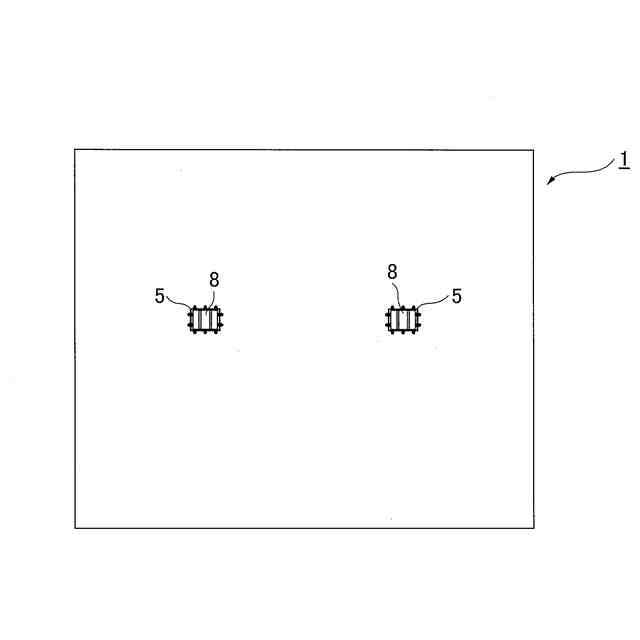

前記超遅延剤を添加したコンクリートの打継面を含む高さ位置に、開閉可能な排水窓が設けられていることを特徴とする排水窓付型枠。
続きを表示（約 750 文字）【請求項２】
前記排水窓の上端は、前記超遅延剤を添加したコンクリートの打継面より上方に位置しており、
前記排水窓の下端は、前記超遅延剤を添加したコンクリートの打継面と同等かそれより下方に位置している請求項１記載の排水窓付型枠。
【請求項３】

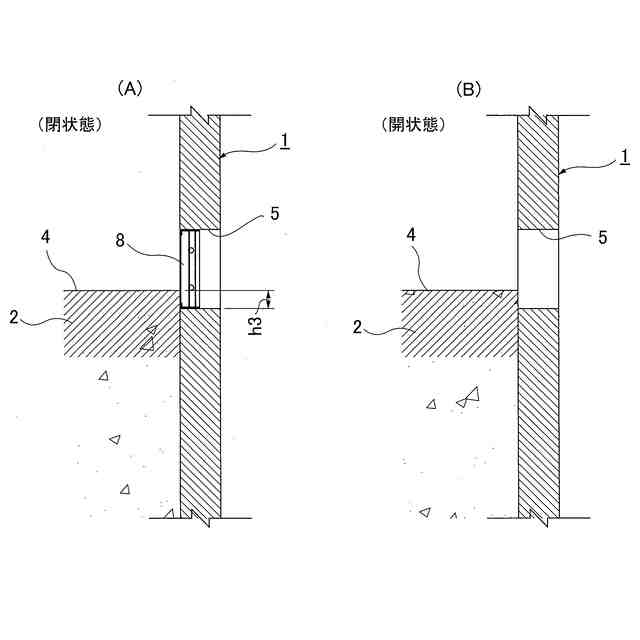

前記排水窓が排水窓閉塞体によって閉塞された閉状態と、開放された開状態とに切換可能となっている請求項１記載の排水窓付型枠。
【請求項４】
前記排水窓が排水窓閉塞体の取り付け、取り外しによって開閉可能となっており、

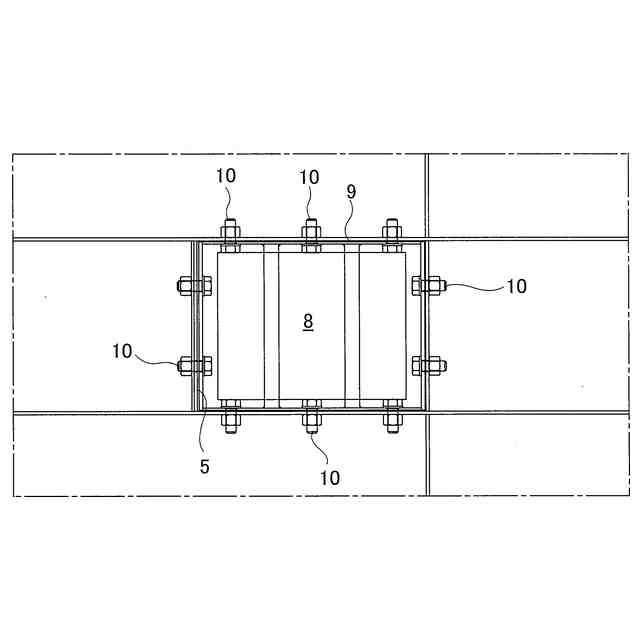

前記排水窓閉塞体は、周囲の型枠に対しパッキンを介してボルト・ナットで固定されている請求項１記載の排水窓付型枠。
【請求項５】
前記排水窓が、上下方向に閉塞高さを調整可能なシャッター式の排水窓閉塞体によって開閉可能となっている請求項１記載の排水窓付型枠。
【請求項６】
上記請求項１～５いずれかに記載の排水窓付型枠を用いたコンクリートの打設方法であって、

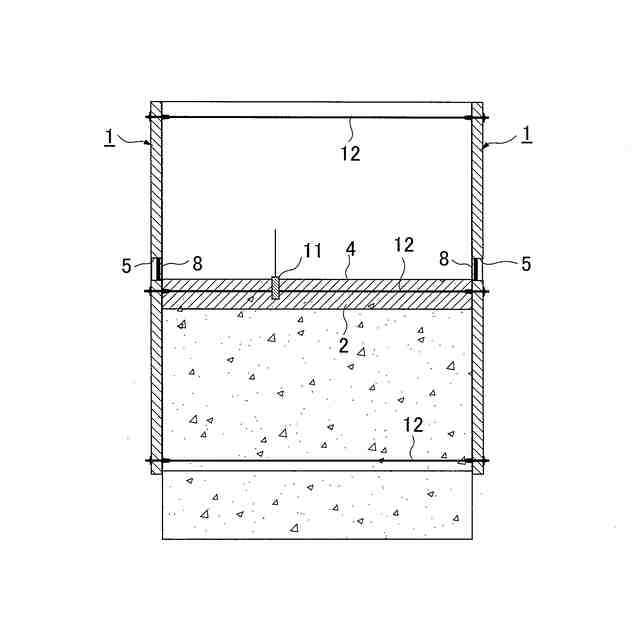

前記排水窓を閉状態にして前記超遅延剤を添加したコンクリートを打設した後、

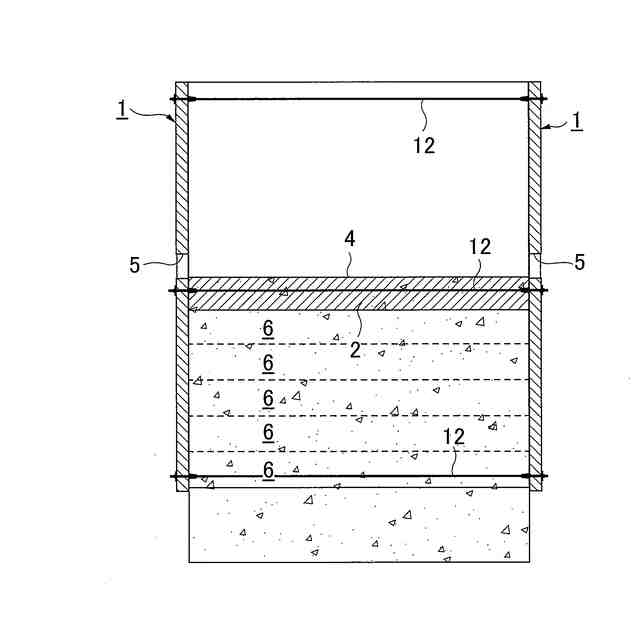

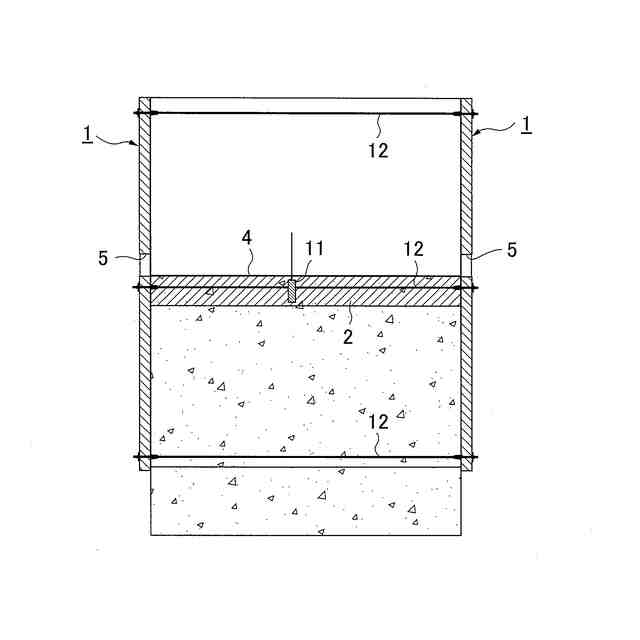

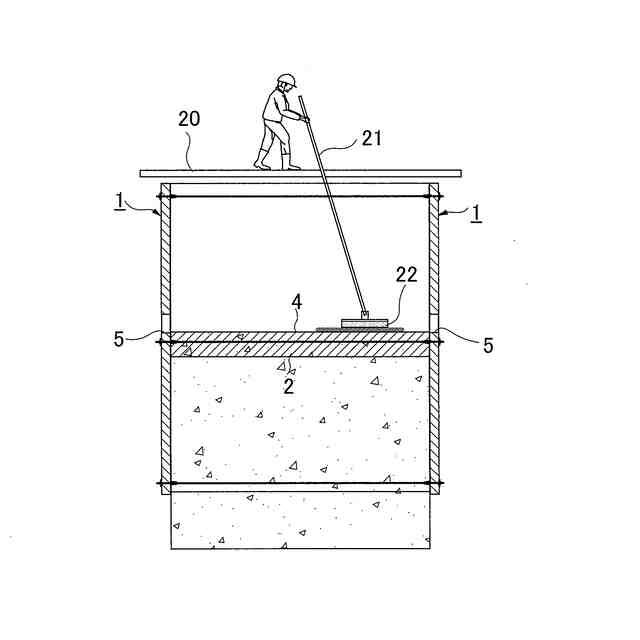

前記排水窓を開状態として、その上層にコンクリートを打継ぐまでの間、前記排水窓からブリーディング水が常時排出可能な状態にするか、前記超遅延剤を添加したコンクリートの上層にコンクリートを打継ぐ前に、ブリーディング水が溜まっている箇所近傍の前記排水窓のみを開状態として、そこからブリーディング水を排出することを特徴とするコンクリートの打設方法。
【請求項７】
前記超遅延剤を添加したコンクリートの層の打継面が、前記排水窓に向けて下り勾配となるように高さ調整がなされている請求項６記載のコンクリートの打設方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンクリートを上方向に向けて順次層状に打設して行くに当たって、超遅延剤を添加したコンクリートの打継面を含む高さ位置に排水窓を設けた排水窓付型枠及びそれを用いたコンクリートの打設方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来より、土木工事等において大規模なコンクリート構造物を構築するに当たって、コンクリートを上方向に向けて順次層状に打設して行くことになる。この際、１日のコンクリート打設が完了したならば、日付を跨いでコンクリート打設を再開することになるため、打設済みコンクリートと新規コンクリートとの境界面（水平打継目）の処理がコンクリート品質を確保する上で重要となる。
【０００３】
従来は、専らある程度硬化した下層側コンクリートの表面（水平打継目となる）をワイヤーブラシやチッピング等によりレイタンスを除去した後（グリーンカット処理という。）、上層にコンクリートを打設する方法が採用されていたが、この方法は基本的に手作業となるため、多くの手間と時間が掛かるとともに、粉塵の発生を伴うため環境防止対策が必要になるなどの問題があった。
【０００４】
そこで出願人は、下記特許文献１において、超遅延剤を添加したコンクリートを打設することで、コンクリートの凝結時間を任意にコントロールした後、所定時間の経過後に、硬化促進剤を添加したコンクリートを打設し、前記超遅延剤を添加したコンクリートの層と前記硬化促進剤を添加したコンクリートの層とを攪拌混合することにより、打重ね部の一体性を確保する方法を提案した。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１３０９８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、超遅延剤を添加したコンクリートは、セメントの水和反応を遅延させているため、ブリーディング量の増加が問題となる。
【０００７】
コンクリート標準示方書［施工編：施工標準］には、「コンクリートブリーディング水による打上がり面の滞水を取り除かないと、型枠に接する面が洗われ、砂すじや仕上がり面近くに脆弱な層を形成するおそれがある。滞水は、スポンジやひしゃく、小型水中ポンプ等により除去する必要がある。」と記載されている。ところが、ブリーディング水の除去には手間と時間を要し、簡単には除去できないため、簡単な除去方法の開発が望まれていた。
【０００８】
また、ブリーディング水の除去が不十分な場合、ブリーディング水によりコンクリート内部に空隙が生じるなど、コンクリートの品質低下につながる可能性があるため、ブリーディング水の効率的な除去が重要となる。
【０００９】
そこで本発明の主たる課題は、ブリーディング水が簡単かつ確実に除去できるようにした排水窓付型枠及びそれを用いたコンクリートの打設方法を提供することにある。
【課題を解決するための手段】
【００１０】
前記課題を解決するために請求項１に係る本発明として、超遅延剤を添加したコンクリートの層の上層にコンクリートを打継ぐ際に用いられる型枠であって、
前記超遅延剤を添加したコンクリートの打継面を含む高さ位置に、開閉可能な排水窓が設けられていることを特徴とする排水窓付型枠が提供される。
（【００１１】以降は省略されています）
