公開番号2025146186
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046828
出願日2024-03-22
発明の名称照明制御システム
出願人戸田建設株式会社
代理人弁理士法人東京アルパ特許事務所
主分類H05B 47/11 20200101AFI20250926BHJP(他に分類されない電気技術)
要約【課題】視的快適性を向上させる。
【解決手段】外光照度センサ11a及び11bは、窓から入射する外光が当たる面の照度を検知する。壁面照度センサ12は、前記窓がある室内空間の壁面の照度を検知する。窓面輝度算出部31は、外光照度センサ11a及び11bが検知した照度に基づいて、前記窓の窓面輝度を算出する。壁面輝度算出部32は、壁面照度センサ12が検知した照度に基づいて、前記壁面の壁面輝度を算出する。輝度比算出部33は、窓面輝度算出部31が算出した窓面輝度を壁面輝度算出部32が算出した壁面輝度で割った商を計算することにより、輝度比を算出する。制御部37は、輝度比算出部33が算出した輝度比に基づいて、前記室内空間に設置された照明装置を制御する。
【選択図】図2
特許請求の範囲【請求項１】
窓から入射する外光が当たる面の照度を検知する外光照度センサと、
前記窓がある室内空間の壁面の照度を検知する壁面照度センサと、
前記外光照度センサが検知した照度に基づいて、前記窓の窓面輝度を算出する窓面輝度算出部と、
前記壁面照度センサが検知した照度に基づいて、前記壁面の壁面輝度を算出する壁面輝度算出部と、
前記窓面輝度算出部が算出した窓面輝度を前記壁面輝度算出部が算出した壁面輝度で割った商を計算することにより、輝度比を算出する輝度比算出部と、
前記輝度比算出部が算出した輝度比に基づいて、前記室内空間に設置された照明装置を制御する制御部と
を備える、照明制御システム。
続きを表示（約 490 文字）【請求項２】
前記制御部は、
前記輝度比算出部が算出した輝度比が所定の目標輝度比を超えないように、前記照明装置を制御する、
請求項１の照明制御システム。
【請求項３】
前記外光照度センサが検知した照度に基づいて、前記窓から入射した外光による室内照度を算出する外光照度算出部と、
前記照明装置の調光率に基づいて、前記照明装置による室内照度を算出する照明照度算出部と、
前記外光照度算出部が算出した室内照度に、前記照明照度算出部が算出した室内照度を足し合わせることにより、全体としての室内照度を算出する室内照度算出部と
を更に備え、
前記制御部は、
前記輝度比算出部が算出した輝度比と、前記室内照度算出部が算出した室内照度とに基づいて、前記照明装置を制御する、
請求項１又は２の照明制御システム。
【請求項４】
前記制御部は、
前記室内照度算出部が算出した室内照度が所定の目標照度を下回らないように、前記照明装置を制御する、
請求項３の照明制御システム。

発明の詳細な説明【技術分野】
【０００１】
この発明は、照明装置を制御する照明制御システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１は、照明負荷による照明エリアに入射する自然光の照度を検出し、検出した照度に基づいて照明負荷を制御する照明制御システムを開示している。
非特許文献１は、窓とそれを取り囲む壁との間の輝度対比を制御する方法を提案している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－０２９０３４号公報
【非特許文献】
【０００４】
加藤未佳ほか「昼光利用時における窓面とその周囲の好ましい輝度対比に関する研究（その１）：ブラインドを含む腰窓を対象とした検討」日本建築学会環境系論文集第８６巻第７９０号、８８３～８９１ページ、２０２１年１２月。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１の照明制御システムは、照明エリアに入射する自然光の照度が高い場合に、照明負荷の一部又は全部を消灯することにより、省エネルギーを図っている。
しかし、窓から強い外光が入射しているとき、照明を暗くすると、外光が当たらない部分が暗くなり、窓との間の輝度比が大きくなって、好ましい輝度比を逸脱する場合がある。
この発明は、例えばこのような課題を解決することを目的とする。
【課題を解決するための手段】
【０００６】
照明制御システムは、窓から入射する外光が当たる面の照度を検知する外光照度センサと、前記窓がある室内空間の壁面の照度を検知する壁面照度センサと、前記外光照度センサが検知した照度に基づいて、前記窓の窓面輝度を算出する窓面輝度算出部と、前記壁面照度センサが検知した照度に基づいて、前記壁面の壁面輝度を算出する壁面輝度算出部と、前記窓面輝度算出部が算出した窓面輝度を前記壁面輝度算出部が算出した壁面輝度で割った商を計算することにより、輝度比を算出する輝度比算出部と、前記輝度比算出部が算出した輝度比に基づいて、前記室内空間に設置された照明装置を制御する制御部とを有する。
【発明の効果】
【０００７】
室内照度の条件だけでなく、輝度比の条件も考慮して、照明装置を制御するので、室内照度が条件を満たしているにもかかわらず暗く感じてしまうのを防ぎ、視的快適性を向上させることができる。
【図面の簡単な説明】
【０００８】

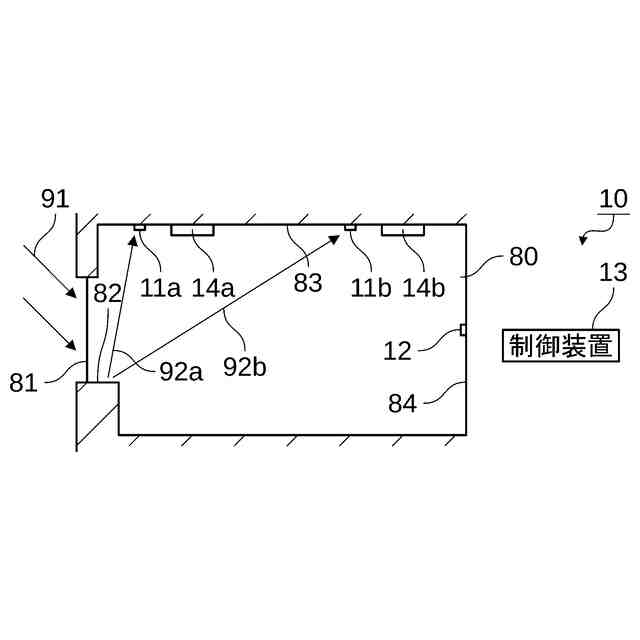

照明制御システムの一例を示す側面図。

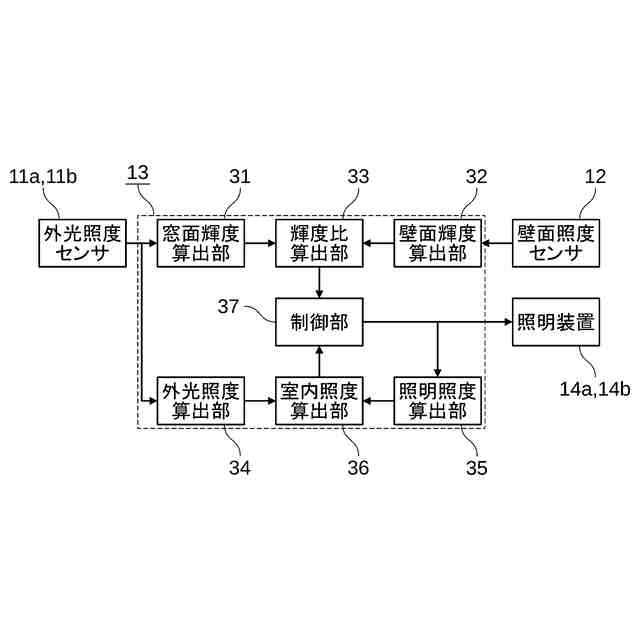

制御装置の一例を示すブロック図。

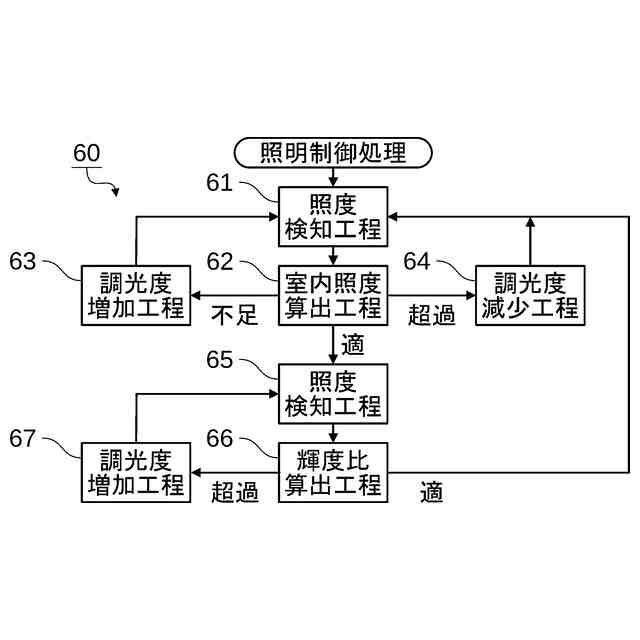

照明制御処理の一例を示すフロー図。
【発明を実施するための形態】
【０００９】
図１を参照して、照明制御システム１０について説明する。
照明制御システム１０は、外光９１が入射する窓８１がある部屋などの室内空間に設置された照明装置１４ａ及び１４ｂを制御する。
照明制御システム１０は、例えば、外光照度センサ１１ａ及び１１ｂと、壁面照度センサ１２と、制御装置１３と、照明装置１４ａ及び１４ｂとを有する。
【００１０】
照明装置１４ａ及び１４ｂは、例えば、室内空間８０の天井８３に設置され、室内空間８０を照明する。
（【００１１】以降は省略されています）
