公開番号2025138122
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037013
出願日2024-03-11
発明の名称建築物
出願人戸田建設株式会社
代理人個人,個人,個人
主分類E04B 1/30 20060101AFI20250917BHJP(建築物)

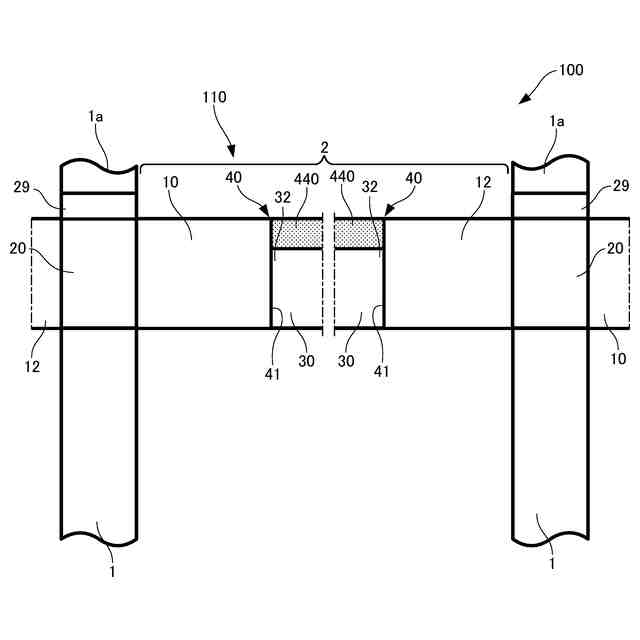

要約【課題】本発明は、木質材料を用いながらもコストメリットに優れる複合構造梁2を備える建築物100を提供する。
【解決手段】本発明に係る建築物100は、ラーメン構造110を備える建築物100である。ラーメン構造110は、木質材料の一対の柱1,1と、一対の柱1,1の上端にある一対の仕口部20,20と、一対の仕口部20,20の間に架設される複合構造梁2とを備える。一対の仕口部20,20は、鉄筋コンクリート造である。複合構造梁2は、一対の仕口部20,20からそれぞれ突出する鉄筋コンクリート造の第1梁端部10及び第2梁端部12と、第1梁端部10及び第2梁端部12に挟まれた木質材料の梁中間部材30と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
ラーメン構造を備える建築物であって、
前記ラーメン構造は、木質材料の一対の柱と、一対の前記柱の上端にある一対の仕口部と、一対の前記仕口部の間に架設される複合構造梁とを備え、
一対の前記仕口部は、鉄筋コンクリート造であり、
前記複合構造梁は、一対の前記仕口部からそれぞれ突出する鉄筋コンクリート造の一対の梁端部と、一対の前記梁端部に挟まれた木質材料の梁中間部材と、を備えることを特徴とする、建築物。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の建築物において、
前記梁端部は、前記仕口部と一体に形成されたプレキャストコンクリートであり、
前記仕口部は、前記柱の前記上端に向けて突出する下部接合部材を備え、
前記梁端部は、前記梁中間部材側に突出する梁接合部材を備え、
前記柱は、前記上端に前記下部接合部材が差し込まれる第１受入部が形成され、
前記梁中間部材は、長手方向の両端部に前記梁接合部材が差し込まれる第２受入部がそれぞれ形成され、
前記仕口部は、前記下部接合部材が前記第１受入部に差し込まれた状態で前記柱と接合し、
前記梁端部は、前記梁接合部材が前記第２受入部に差し込まれた状態で前記梁中間部材と接合することを特徴とする、建築物。
【請求項３】
請求項１に記載の建築物において、
前記梁端部は、前記仕口部と一体に形成されたプレキャストコンクリートであり、
前記仕口部は、前記柱の前記上端に向けて突出する下部接合部材を備え、
前記梁端部は、前記梁中間部材側に突出する載置部を備え、
前記柱は、前記上端に前記下部接合部材が差し込まれる第１受入部が形成され、
前記仕口部は、前記下部接合部材が前記第１受入部に差し込まれた状態で前記柱と接合し、
前記梁中間部材は、長手方向の両端部がそれぞれ対向する前記載置部の上に載せられることを特徴とする、建築物。
【請求項４】
請求項１～請求項３のいずれか一項に記載の建築物において、
前記仕口部は、前記仕口部の上面から上方に突出する複数のロッドを備え、
前記柱の直上階の柱は、前記複数のロッドに固定されるベースプレートと、前記ベースプレート上に設置される上部接合部材と、を介して前記仕口部の上に設置され、
前記直上階の柱と前記仕口部との間にある前記上部接合部材、前記ベースプレート及び前記複数のロッドは、コンクリートに埋設されることを特徴とする、建築物。

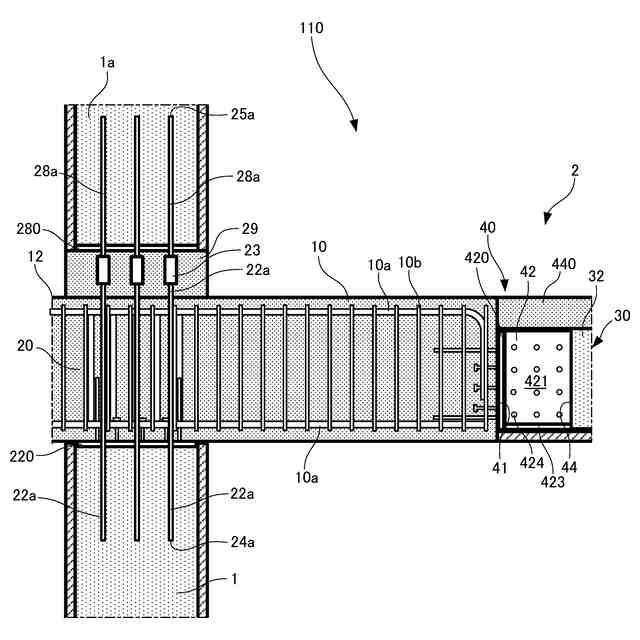

【請求項５】
請求項２または請求項３のいずれか一項に記載の建築物において、
前記下部接合部材は、前記仕口部を貫通して前記仕口部の上面から上方に突出する複数のロッドの一部であり、
前記柱の直上階の柱は、前記直上階の柱の下端から下方に向かって突出する複数の下部ロッドを備え、
前記直上階の柱と前記仕口部との間にある前記複数のロッド及び前記複数の下部ロッドは、機械式継手で互いに固定した状態でコンクリートに埋設されることを特徴とする、建築物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複合構造梁を備える建築物に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
２０００年の建築基準法の改正により、所定の性能を確保することで木造の耐火建築物を建設することが可能となった。また、近年、木造需要を促進させる動きが官民合わせて活発になっており、木質構造材料の規準化や建築基準法の改正も行われている。特に近年は環境負荷低減の観点から、中大規模の建築物でも木造が採用される事例が増えている。一方で、中大規模の建築物における木造部分のコストが高くなる傾向にある。
【０００３】
例えば、特許文献１の「柱梁接合構造」では、木製の柱と木製の梁材とを接続するプレキャストコンクリートの仕口部材が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－２６４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、全てが木製の梁材は、剛性を確保するために断面を大きくする必要があり、コストが増加する傾向がある。
【０００６】
そこで、本発明は、木質梁を用いながらもコストメリットに優れる複合構造梁を備える建築物を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は上述の課題の少なくとも一部を解決するためになされたものであり、以下の態様または適用例として実現することができる。
【０００８】
［１］本発明に係る建築物の一態様は、
ラーメン構造を備える建築物であって、
前記ラーメン構造は、木質材料の一対の柱と、一対の前記柱の上端にある一対の仕口部と、一対の前記仕口部の間に架設される複合構造梁とを備え、
一対の前記仕口部は、鉄筋コンクリート造であり、
前記複合構造梁は、一対の前記仕口部からそれぞれ突出する鉄筋コンクリート造の一対の梁端部と、一対の前記梁端部に挟まれた木質材料の梁中間部材と、を備えることを特徴とする。
【０００９】

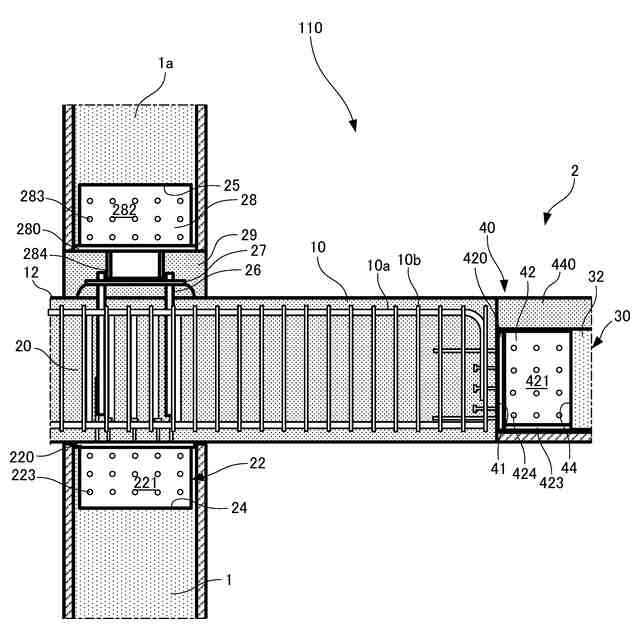

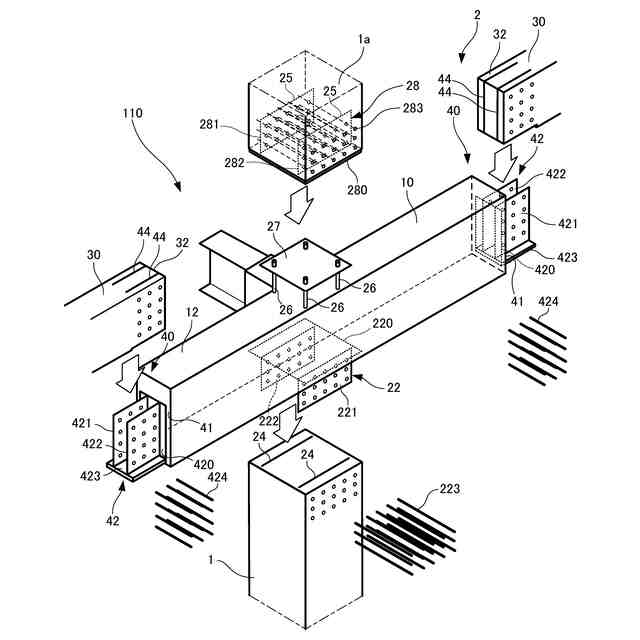

［２］上記建築物の一態様において、
前記梁端部は、前記仕口部と一体に形成されたプレキャストコンクリートであり、
前記仕口部は、前記柱の前記上端に向けて突出する下部接合部材を備え、
前記梁端部は、前記梁中間部材側に突出する梁接合部材を備え、
前記柱は、前記上端に前記下部接合部材が差し込まれる第１受入部が形成され、
前記梁中間部材は、長手方向の両端部に前記梁接合部材が差し込まれる第２受入部がそれぞれ形成され、
前記仕口部は、前記下部接合部材が前記第１受入部に差し込まれた状態で前記柱と接合し、
前記梁端部は、前記梁接合部材が前記第２受入部に差し込まれた状態で前記梁中間部材と接合することができる。
【００１０】

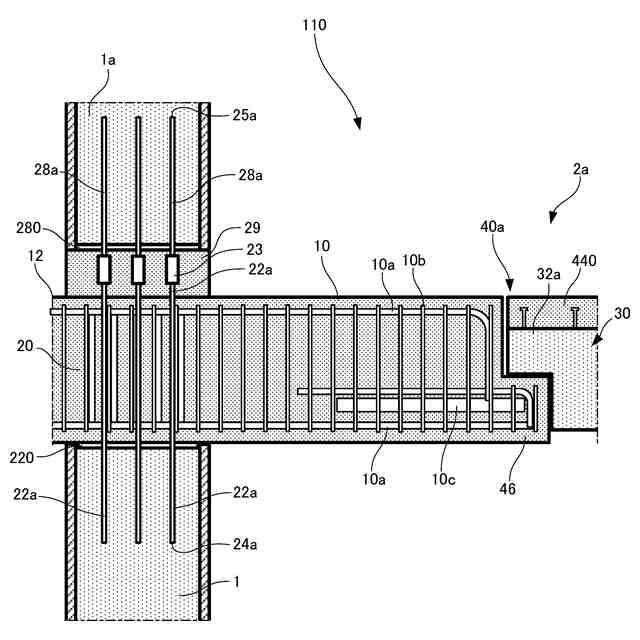

［３］上記建築物の一態様において、
前記梁端部は、前記仕口部と一体に形成されたプレキャストコンクリートであり、
前記仕口部は、前記柱の前記上端に向けて突出する下部接合部材を備え、
前記梁端部は、前記梁中間部材側に突出する載置部を備え、
前記柱は、前記上端に前記下部接合部材が差し込まれる第１受入部が形成され、
前記仕口部は、前記下部接合部材が前記第１受入部に差し込まれた状態で前記柱と接合し、
前記梁中間部材は、長手方向の両端部がそれぞれ対向する前記載置部の上に載せられることができる。
（【００１１】以降は省略されています）
