公開番号2025171812
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024077507
出願日2024-05-10
発明の名称傾斜地の切土工法
出願人株式会社郷土開発
代理人個人
主分類E02D 17/20 20060101AFI20251113BHJP(水工;基礎;土砂の移送)
要約【課題】傾斜地を安定的かつ効率的に切下げ掘削することができる傾斜地の切土工法を提供する。

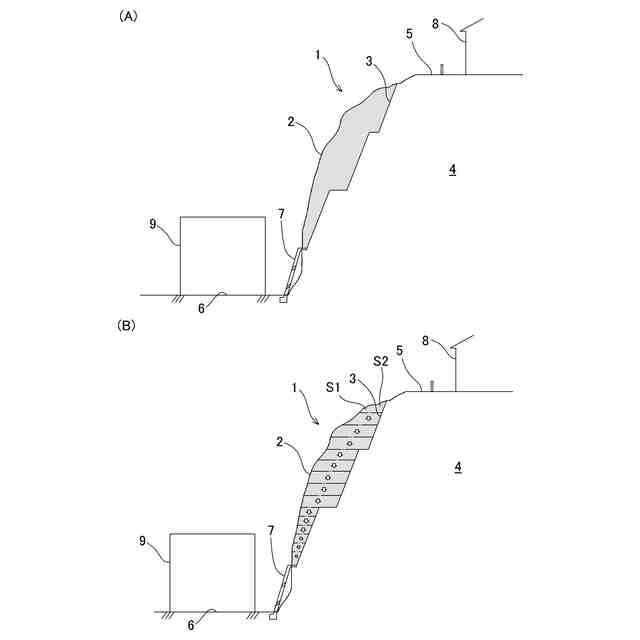

【解決手段】傾斜地1を頂部5から所定の勾配で段階的に切り下げて掘削するにあたり、傾斜地1の表面側土塊S1を残して、計画法面3との間の中間土塊S2を所定の深さまで先行して掘削した後、当該掘削により形成された掘削部11に表面側土塊S1を移して搬出し、これにより傾斜地1に一段分の切下げを行い、これを傾斜地1の下部まで繰り返し行うことにより、傾斜地を段階的に切り下げて掘削する。
【選択図】図1
特許請求の範囲【請求項１】
傾斜地を頂部または上部から所定の勾配で段階的に切り下げて掘削するにあたり、傾斜地の表面側土塊を残して、計画法面との間の中間土塊を所定の深さまで先行して掘削した後、当該掘削により形成された掘削部に前記表面側土塊を移して搬出し、これにより傾斜地に一段分の切下げを行い、これを傾斜地の下部まで繰り返し行うことにより、傾斜地を段階的に切り下げて掘削する、
ことを特徴とする傾斜地の切土工法。
続きを表示（約 410 文字）【請求項２】
傾斜地の土塊が軟質である場合、傾斜地を頂部または上部から所定の勾配で段階的に切り下げて掘削するにあたり、予め傾斜地の表面に覆工を施工する、
ことを特徴とする請求項１記載の傾斜地の切土工法。
【請求項３】
前記掘削部に前記表面側土塊を移すにあたり、表面側土塊に予め縦方向に切れ目を入れて分割部を形成する、
ことを特徴とする請求項１記載の傾斜地の切土工法。
【請求項４】
傾斜地の各段に形成される前記掘削部に掘削および土塊搬出用のヤードを形成しながら、傾斜地を段階的に切り下げて掘削する、
ことを特徴とする請求項１記載の傾斜地の切土工法。
【請求項５】
計画法面との間の中間土塊を所定の深さまで先行して掘削するにあたり、当該中間土塊を高圧注水で切削しながら掘削する、
ことを特徴とする請求項１記載の傾斜地の切土工法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、急傾斜などの傾斜地に崩壊防止対策を講じるにあたり、傾斜地を安定して切下げ掘削することを可能とする傾斜地の切土工法に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
傾斜地、特に傾斜度３０度以上の急傾斜地では、斜面の崩壊による土砂災害を防止するため、傾斜地の状況に応じて必要な防止対策を講じる必要がある。
【０００３】
主な対策工事の種類としては、斜面を切土して法面の傾斜度を３０度未満にしまたは傾斜地の高さを５ｍ未満にする（切土工）、斜面の崩壊を防止する施設（土留め、法面保護施設、排水施設）を設置する、斜面の崩壊に備えて土石等の堆積施設（待受け式盛土、待受け式擁壁）を設置するなどがある。
【０００４】
この種の工法として、予め地山に補強材を挿入して地山全体を補強したのち、所定の勾配で地山を切り下げていくようにした掘削工法（特許文献１）、地山を段階的に切り下げながら、各段階で掘削後の法面に補強および緑化を施工していく法面補強緑化工法（特許文献２）が知られている。
【先行技術文献】
【特許文献】
【０００５】
特開昭５７－７７４３１号公報
特開平３－２６０２２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の掘削工法は、地山の全体に横穴を順次掘削して補強材を挿入し、グラウトを注入して地山を全面的に補強しており、補強工事が大がかりになり、工事期間が長期に亘るとともに施工費用が高くなるという問題がある。特許文献２の工法は、地山を段階的に切り下げながら、各段階で掘削後の法面に補強緑化を施工するため、地山の切下げ掘削の工事がその都度中断し、掘削工事の進捗がなかなか進まないという問題がある。
【０００７】
本発明は、上記課題に鑑みてなされたもので、傾斜地を安定的かつ効率的に切下げ掘削することができる傾斜地の切土工法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するため、本発明に係る傾斜地の切土工法は、
傾斜地を頂部または上部から所定の勾配で段階的に切り下げて掘削するにあたり、傾斜地の表面側土塊を残して、計画法面との間の中間土塊を所定の深さまで先行して掘削した後、当該掘削により形成された掘削部に前記表面側土塊を移して搬出し、これにより傾斜地に一段分の切下げを行い、これを傾斜地の下部まで繰り返し行うことにより、傾斜地を段階的に切り下げて掘削する、
ことを第１の特徴とする。
【０００９】
本発明に係る傾斜地の切土工法は、
傾斜地の土塊が軟質である場合、傾斜地を頂部または上部から所定の勾配で段階的に切り下げて掘削するにあたり、予め傾斜地の表面に覆工を施工する、
ことを第２の特徴とする。
【００１０】
本発明に係る傾斜地の切土工法は、
前記掘削部に前記表面側土塊を移すにあたり、表面側土塊に予め縦方向に切れ目を入れて分割部を形成する、
ことを第３の特徴とする。
（【００１１】以降は省略されています）
