公開番号2025164610
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068712
出願日2024-04-19
発明の名称継手部構造
出願人株式会社富田製作所
代理人個人
主分類E02D 5/24 20060101AFI20251023BHJP(水工;基礎;土砂の移送)
要約【課題】施工現場での作業性を高めることを可能にするとともに、高力ボルトを用いる摩擦力による継手部構造を必須とするのではなく、一般的なボルトを用いて建築現場で作業を行うことを可能にする継手部構造を提供する。
【解決手段】一実施形態に係る継手部構造10は、突き合わせ方向である第1方向に交差する第2方向に延びる第1主凸部20及び第2主凸部22をそれぞれ有する第1及び第2継手部材16、18と、第1主凸部20側において第1継手部材から第2継手部材まで延びるように重ね合わせられ、第1主凸部20が嵌まる第1副凹部24を有する第1サポート部材124と、第2主凸部22側において第1継手部材から第2継手部材まで延びるように重ね合わせられ、第2主凸部22が嵌まる第2副凹部30を有する第2サポート部材128と、それらを接続する接続部材B、Nとを備える。

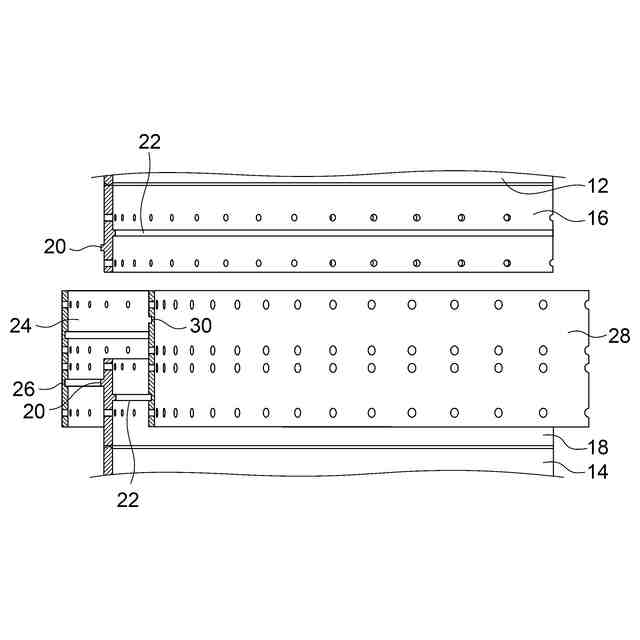

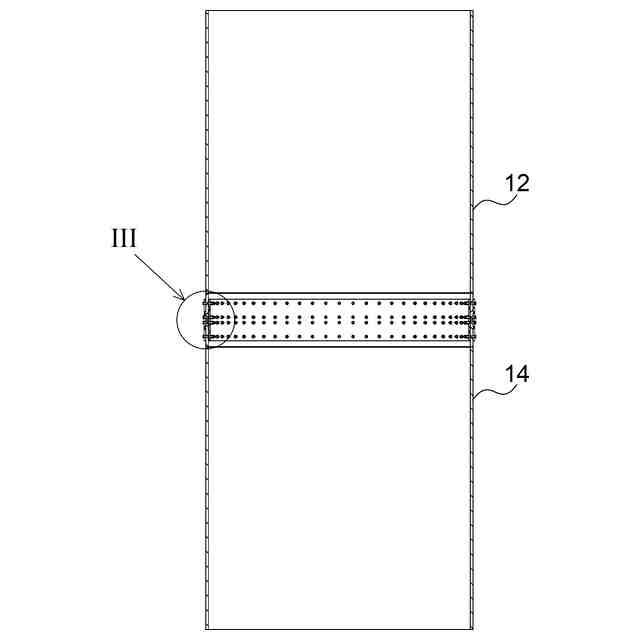

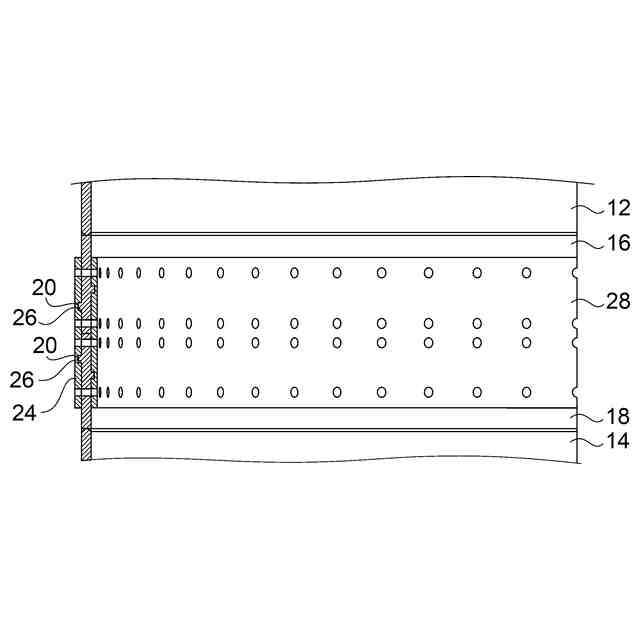

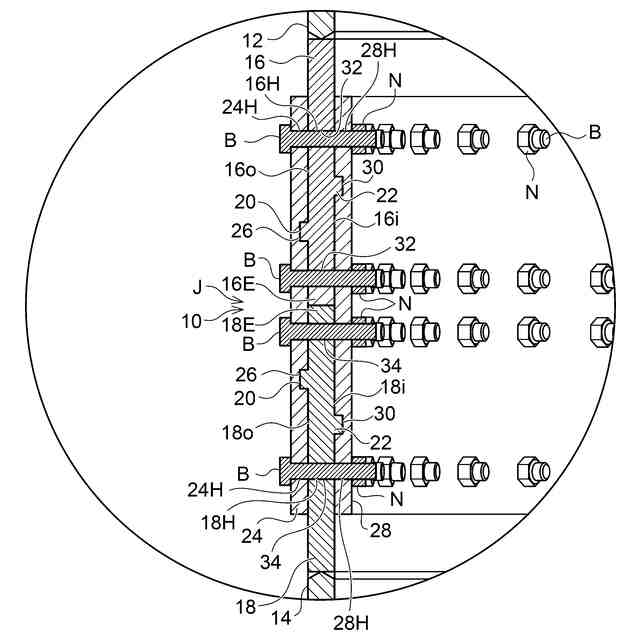

【選択図】図3
特許請求の範囲【請求項１】
互いに相対移動可能でかつ第１方向に突き合わされる第１継手部及び第２継手部であって、前記第１継手部及び前記第２継手部のそれぞれは、前記第１方向に交差する第２方向に延びる第１主凸部及び第２主凸部を有し、前記第１継手部及び前記第２継手部のそれぞれにおいて前記第１主凸部は前記第２主凸部の反対向きに突出する、第１継手部及び第２継手部と、
突き合わせられた前記第１継手部及び前記第２継手部の前記第１主凸部側において前記第１継手部から前記第２継手部まで延びるように重ね合わせられる第１サポート部材であって、前記第１継手部及び前記第２継手部の前記第１主凸部が嵌まる第１副凹部を有する、第１サポート部材と、
突き合わせられた前記第１継手部及び前記第２継手部の前記第２主凸部側において前記第１継手部から前記第２継手部まで延びるように重ね合わせられる第２サポート部材であって、前記第１継手部及び前記第２継手部の前記第２主凸部が嵌まる第２副凹部を有する、第２サポート部材と、
前記第１継手部及び前記第２継手部のいずれか一方を介して前記第１サポート部材から前記第２サポート部材にまで貫通する孔に取り付けられる接続部材と
を備える、
継手部構造。
続きを表示（約 400 文字）【請求項２】
前記第２方向は前記第１方向と直角に交差する、
請求項１に記載の継手部構造。
【請求項３】
前記第１主凸部は第１傾斜側面を有し、前記第１副凹部は前記第１傾斜側面に対応する第１傾斜面を有し、
前記第２主凸部は第２傾斜側面を有し、前記第２副凹部は前記第２傾斜側面に対応する第２傾斜面を有する、
請求項１又は２に記載の継手部構造。
【請求項４】
前記第１継手部は第１の鋼管材に設けられ、前記第２継手部は第２の鋼管材に設けられ、
前記第１方向は、前記第１の鋼管及び前記第２の鋼管のそれぞれの軸方向である、
請求項１又は２に記載の継手部構造。
【請求項５】
前記第１継手部は第１の湾曲板材に設けられ、前記第２継手部は第２の湾曲板材に設けられている、
請求項１又は２に記載の継手部構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、例えば、鋼管杭、鋼管矢板、パイプルーフ工法用鋼管、建築物用柱材、水道管路等に用いられる部材相互間を連結するための継手部構造に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、長尺の鋼管杭や鋼管矢板等の施工においては、運搬や製作上の都合から定尺の鋼管材を施工現場に搬入し、施工現場にて各鋼管材を溶接により連結することで所望の長さにしていた。
【０００３】
しかし、このような溶接による連結作業には、熟練した技術を必要とし、また、気候条件等の作業条件の確保や溶接部の品質管理等に関して厳格な施工管理を必要とするものであった。更に、このような溶接作業に費やされる時間が施工時間に占める割合は大きく、工期の長期化の原因となっていた。
【０００４】
また、鋼管材の接続は、溶接以外には、高力ボルトを用いて行われている。例えば特許文献１には、上下の鋼管の接合部において、その内側に接合用の複数の添接板を配置し、添接板と各鋼管本体とにわたって貫通するボルト孔に高力ボルトを差し込み締結することが開示されている。特許文献１のこの接続方法は、高力ボルトによる摩擦力による接合に向けられている。
【先行技術文献】
【特許文献】
【０００５】
特開２００８－２０２２１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１に開示されているように、鋼管材の接続に高力ボルトを用いられているが、その高力ボルトは高価であり、また、社会情勢など外的要因により高力ボルトの入手が困難なときも有り得る。それ故、高力ボルトを用いずに、鋼管材などの部材同士を接続することが望まれる。
【０００７】
また、近年、橋梁、洋上風力発電設備などは更に大型化の傾向があり、また、施工現場は、その作業環境がより一層過酷になる傾向がある。よって、施工現場での鋼管材などの連結作業の作業性を高めることに強い要求がある。
【０００８】
本開示は、施工現場での作業性を高めることを可能にするとともに、高力ボルトを用いる摩擦力による継手部構造を必須とするのではなく、一般的なボルトを用いて建築現場で作業を行うことを可能にする継手部構造を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本開示に係る一態様は、
互いに相対移動可能でかつ第１方向に突き合わされる第１継手部及び第２継手部であって、前記第１継手部及び前記第２継手部のそれぞれは、前記第１方向に交差する第２方向に延びる第１主凸部及び第２主凸部を有し、前記第１継手部及び前記第２継手部のそれぞれにおいて前記第１主凸部は前記第２主凸部の反対向きに突出する、第１継手部及び第２継手部と、
突き合わせられた前記第１継手部及び前記第２継手部の前記第１主凸部側において前記第１継手部から前記第２継手部まで延びるように重ね合わせられる第１サポート部材であって、前記第１継手部及び前記第２継手部の前記第１主凸部が嵌まる第１副凹部を有する、第１サポート部材と、
突き合わせられた前記第１継手部及び前記第２継手部の前記第２主凸部側において前記第１継手部から前記第２継手部まで延びるように重ね合わせられる第２サポート部材であって、前記第１継手部及び前記第２継手部の前記第２主凸部が嵌まる第２副凹部を有する、第２サポート部材と、
前記第１継手部及び前記第２継手部のいずれか一方を介して前記第１サポート部材から前記第２サポート部材にまで貫通する孔に取り付けられる接続部材と
を備える、
継手部構造
を提供する。
【００１０】
上記構成によれば、突き合わせられた第１継手部及び第２継手部の第１主凸部が第１サポート部材の第１副凹部に嵌まることで第１継手部及び第２継手部に第１サポート部材の位置決めされ、突き合わせられた第１継手部及び第２継手部の第２主凸部が第２サポート部材の第２副凹部に嵌まることで第１継手部及び第２継手部に第２サポート部材の位置決めされ、そして、それらに接続部材を取り付けることで、第１継手部及び第２継手部の接続を行うことができ、よって施工現場での作業性を高めることができる。また、第１継手部及び第２継手部の突き合わせ方向である第１方向に交差する第２方向に第１主凸部及び第２主凸部が延び、同様に第１主凸部が嵌まる第１副凹部及び第２主凸部が嵌まる第２副凹部が延びる。したがって、第１継手部と第２継手部との間のせん断力は、仮に生じても、第１主凸部と第１副凹部との嵌合及び第２主凸部と第２副凹部との嵌合により受けることができ、上記継手部構造はそのせん断力に対する十分な耐久性を好適に発揮することができる。したがって、例えば、第１継手部及び第２継手部間の初期すべりを確実に防ぐことができ、より良好にそれらの第１及び第２継手部を接続することができる。よって、高力ボルトを用いる摩擦力による継手部構造を必須とするのではなく、一般的なボルトなどの接続部材を用いて建築現場で、凸部と凹部の嵌合によるせん断力に対する強度伝達で第１継手部及び第２継手部の接続作業を好適に行うことが可能になる。
（【００１１】以降は省略されています）
