公開番号2025146720
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025037141
出願日2025-03-10
発明の名称照明装置
出願人クロイ電機株式会社,株式会社カネカ
代理人個人,個人
主分類F21V 19/00 20060101AFI20250926BHJP(照明)
要約【課題】本発明は、ベース部材を壁面に対して取り付けた状態で照明パネルをベース部材に対して簡単に取り付け可能な照明装置を提供する。
【解決手段】パネル本体部と、第1パネル側係合部と、第2パネル側係合部を有する照明パネルと、第1パネル側係合部と短手方向の外側から係合可能な第1ベース側係合部と、第2パネル側係合部と短手方向の外側から係合可能な第2ベース側係合部を有するベース部材を有し、第2パネル側係合部は、板バネであって、パネル本体部の裏面に固定される固定部と、固定部から立ち上がった立上部と、立上部の立ち上がり方向の端部から折り返された折返部を有し、折返部は、第2ベース側係合部と係合し、かつ第2ベース側係合部を短手方向の外側に向かって付勢する付勢部を備える構成とする。

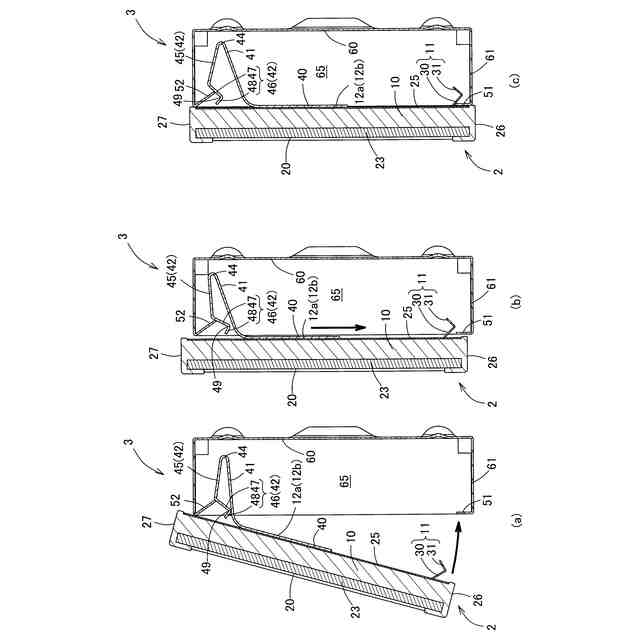

【選択図】図8
特許請求の範囲【請求項１】
照明パネルと、ベース部材を有し、
前記照明パネルは、パネル本体部と、第１パネル側係合部と、第２パネル側係合部を有し、
前記パネル本体部は、発光面と裏面を有し、長手方向に延びた長尺体であり、
前記第１パネル側係合部は、裏面側であって、かつ前記パネル本体部の短手方向の第１端部側に設けられており、
前記第２パネル側係合部は、裏面側であって、かつ前記パネル本体部の短手方向の第２端部側に設けられており、
前記ベース部材は、前記第１パネル側係合部と前記短手方向の外側から係合可能な第１ベース側係合部と、前記第２パネル側係合部と前記短手方向の外側から係合可能な第２ベース側係合部を有し、
前記第２パネル側係合部は、板バネであって、前記パネル本体部の裏面に固定される固定部と、前記固定部から立ち上がった立上部と、前記立上部の立ち上がり方向の端部から折り返された折返部を有し、
前記折返部は、前記第２ベース側係合部と係合し、かつ前記第２ベース側係合部を短手方向の外側に向かって付勢する付勢部を備える、照明装置。
続きを表示（約 680 文字）【請求項２】
前記照明パネルは、前記ベース部材に対して非破壊で着脱可能であり、
前記照明パネルを前記ベース部材から取り外す際には、前記照明パネルを前記短手方向の第２端部側に移動させることで前記第１パネル側係合部と前記第１ベース側係合部の係合を解除する、請求項１に記載の照明装置。
【請求項３】
前記照明パネルは、少なくとも２つの第２パネル側係合部を有し、
前記第１パネル側係合部は、長手方向において、前記２つの第２パネル側係合部の間に位置している、請求項１又は２に記載の照明装置。
【請求項４】
前記第１パネル側係合部は、前記長手方向に延びており、
前記第１パネル側係合部の長手方向の長さは、前記パネル本体部の長手方向の長さの５０％以上９０％以下である、請求項３に記載の照明装置。
【請求項５】
前記第１パネル側係合部は、前記長手方向に延びており、
前記照明パネルは、長手方向において、前記第１パネル側係合部の端部から前記照明パネルの端部までの長さが、前記パネル本体部の短手方向の長さの１／２以上である、請求項３に記載の照明装置。
【請求項６】
前記立上部の前記固定部からの立上角度は、９０度超過１２０度以下である、請求項１又は２に記載の照明装置。
【請求項７】
前記照明パネルは、平面視したときに、前記パネル本体部の短手方向の第２端部と前記固定部との距離が前記パネル本体部の短手方向の長さの１／４以下である、請求項１又は２に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、天井、壁、床、構造物等の壁面に取り付けられる照明装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、壁面に対する照明装置の取り付けにおいて、ベース部材を壁面に固定してから、ベース部材に対して照明パネルを取り付ける場合がある（例えば、特許文献１）。
例えば、特許文献１の照明装置は、壁に取り付ける際には、壁に対して固定ネジで固定部材（ベース部材）を固定し、壁に固定した固定部材に対して照明用パネルを押し込み、照明用パネルのフレームの背面部を撓ますことで、照明用パネルを固定部材に取り付ける。
こうすることにより、固定部材を介して照明用パネルを壁に容易に取り付けることが可能となるとされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１４９５３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の照明装置は、フレームの背面部を撓まして照明用パネルを固定部材に取りつけるため、フレームの背面部の撓みによる負荷が照明用パネルにも加わってしまう。そのため、曲げ強度が小さい照明用パネルの場合、照明用パネルが破損してしまうおそれがあり、特許文献１の照明装置は、更なる改良の余地があった。
【０００５】
そこで、本発明は、ベース部材を壁面に対して取り付けた状態で照明パネルをベース部材に対して簡単に取り付け可能な照明装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記した課題を解決するための本発明の一つの様相は、照明パネルと、ベース部材を有し、前記照明パネルは、パネル本体部と、第１パネル側係合部と、第２パネル側係合部を有し、前記パネル本体部は、発光面と裏面を有し、長手方向に延びた長尺体であり、前記第１パネル側係合部は、裏面側であって、かつ前記パネル本体部の短手方向の第１端部側に設けられており、前記第２パネル側係合部は、裏面側であって、かつ前記パネル本体部の短手方向の第２端部側に設けられており、前記ベース部材は、前記第１パネル側係合部と前記短手方向の外側から係合可能な第１ベース側係合部と、前記第２パネル側係合部と前記短手方向の外側から係合可能な第２ベース側係合部を有し、前記第２パネル側係合部は、板バネであって、前記パネル本体部の裏面に固定される固定部と、前記固定部から立ち上がった立上部と、前記立上部の立ち上がり方向の端部から折り返された折返部を有し、前記折返部は、前記第２ベース側係合部と係合し、かつ前記第２ベース側係合部を短手方向の外側に向かって付勢する付勢部を備える、照明装置である。
【０００７】
本様相によれば、第２パネル側係合部が板バネであるので、壁面に取り付けた状態のベース部材に照明パネルを取り付ける際に、第２パネル側係合部を弾性変形させることで、ベース部材に対して照明パネルを簡単に取り付けることができる。また、第２パネル側係合部を弾性変形させることでベース部材に照明パネルを取り付けることができるので、特許文献１のようにベース部材に取り付ける際に照明パネルを撓ます必要がなく、照明パネルに負荷が加わりにくく、壊れにくい。
本様相によれば、第２パネル側係合部の付勢部が第２ベース側係合部を外側に向かって付勢するので、照明パネルがベース部材に対して外れにくい。
【０００８】
好ましい様相は、前記照明パネルは、前記ベース部材に対して非破壊で着脱可能であり、前記照明パネルを前記ベース部材から取り外す際には、前記照明パネルを前記短手方向の第２端部側に移動させることで前記第１パネル側係合部と前記第１ベース側係合部の係合を解除する。
【０００９】
本様相によれば、簡単に照明パネルをベース部材から取り外すことができる。
【００１０】
好ましい様相は、前記照明パネルは、少なくとも２つの第２パネル側係合部を有し、前記第１パネル側係合部は、長手方向において、前記２つの第２パネル側係合部の間に位置している。
（【００１１】以降は省略されています）
