公開番号2025146105
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046711
出願日2024-03-22
発明の名称照明装置
出願人クロイ電機株式会社,株式会社カネカ
代理人個人,個人
主分類F21S 8/02 20060101AFI20250926BHJP(照明)
要約【課題】本発明は、壁面パネルに取り付けた状態で、容易に照明パネルの発光面の傾きを調整できる照明装置を提供する。
【解決手段】壁面パネルの取付用貫通孔に対して、一部が埋め込まれて取り付けられるものであり、照明パネルと、取付金具を有し、照明パネルは、発光面を有するパネル本体部と、パネル本体部の裏面から隆起した隆起部を有し、取付金具は、取付爪と、隆起部を囲繞する囲繞部と、照明パネルの離反する方向への移動を規制する規制部を有し、取付金具は、取付用貫通孔に挿入し、取付爪を壁面パネルの裏側主面及び/又は取付用貫通孔の内壁面と係合させることで、照明パネルを壁面パネルに対して取付可能であり、照明パネルは、照明パネルを壁面パネルに対して取り付けた状態で、取付金具に対して隆起部を回転軸とする周方向に回転可能である構成とする。
【選択図】図1
特許請求の範囲【請求項１】

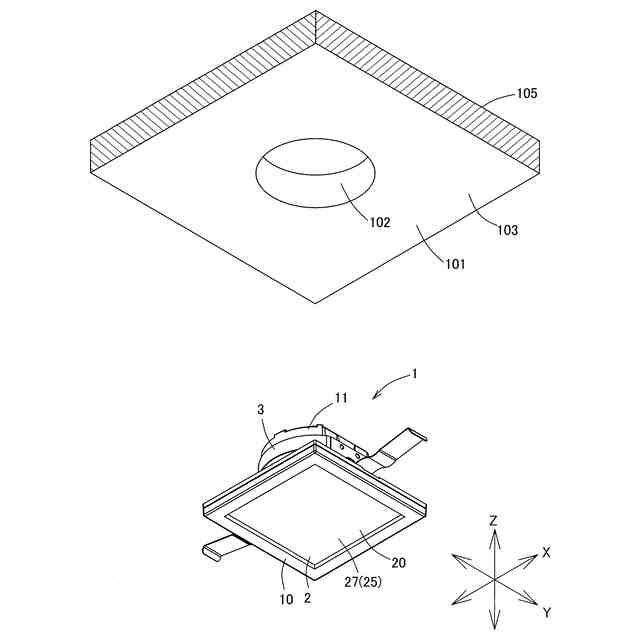

壁面パネルの取付用貫通孔に対して、一部が埋め込まれて取り付けられる照明装置であって、
照明パネルと、取付金具を有し、

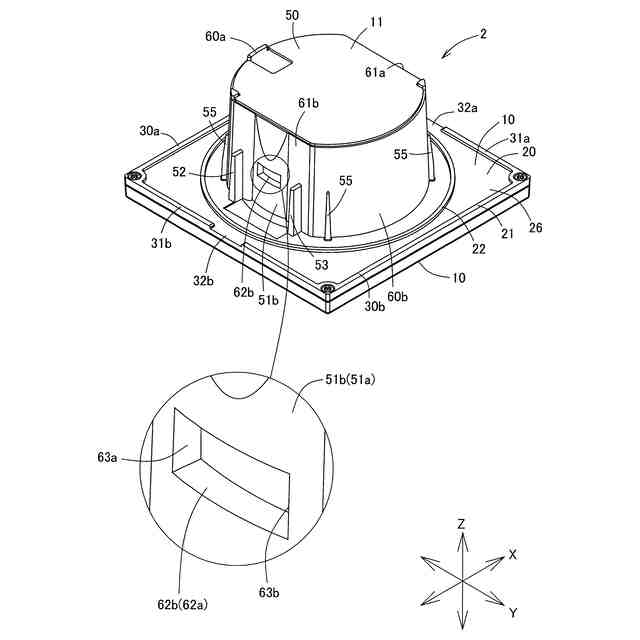

前記照明パネルは、発光面を有するパネル本体部と、前記パネル本体部の裏面から隆起した隆起部を有し、
前記取付金具は、取付爪と、前記隆起部を囲繞する囲繞部と、前記照明パネルの離反する方向への移動を規制する規制部を有し、

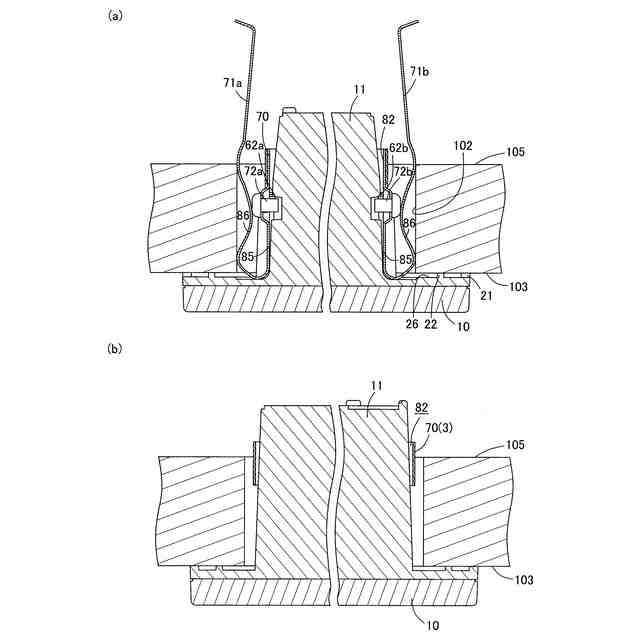

前記取付金具は、前記取付用貫通孔に挿入し、前記取付爪を前記壁面パネルの裏側主面及び／又は前記取付用貫通孔の内壁面と係合させることで、前記照明パネルを前記壁面パネルに対して取付可能であり、

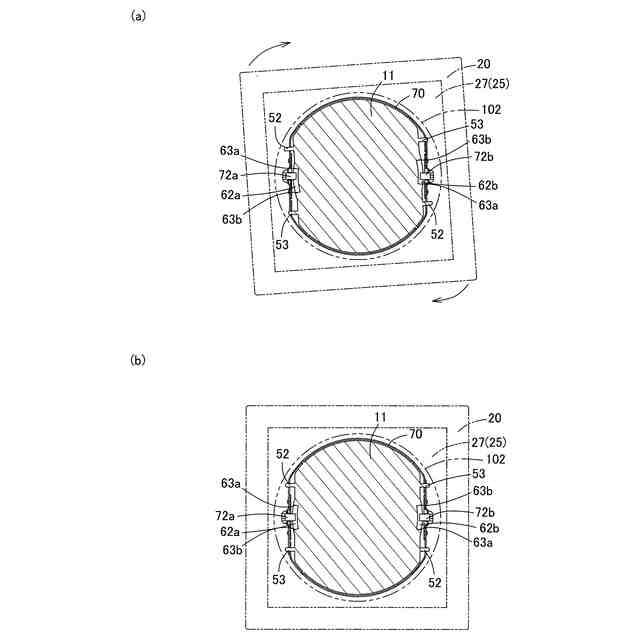

前記照明パネルは、前記照明パネルを前記壁面パネルに対して取り付けた状態で、前記取付金具に対して前記隆起部を回転軸とする周方向に回転可能である、照明装置。
続きを表示（約 690 文字）【請求項２】
前記隆起部は、前記囲繞部に遊嵌している、請求項１に記載の照明装置。
【請求項３】
前記取付金具に対する前記照明パネルの回転可能角度を制限する角度制限部を有する、請求項１又は２に記載の照明装置。
【請求項４】
前記照明パネルの回転可能角度は、１０度以内である、請求項３に記載の照明装置。
【請求項５】
前記隆起部は、側面に制限溝を有し、前記制限溝の延び方向の両端部が規制壁部によって閉塞されており、
前記取付金具は、前記制限溝に挿入された凸部を備える、請求項３又は４に記載の照明装置。
【請求項６】
前記隆起部は、平面視したときに最大長さが前記囲繞部の最大長さよりも短く、かつ前記囲繞部の最小長さよりも長い、請求項３又は４に記載の照明装置。
【請求項７】
壁面パネルの取付用貫通孔に対して、一部が埋め込まれて取り付けられる照明装置であって、
照明パネルと、取付金具を有し、
前記照明パネルは、発光面を有するパネル本体部と、前記パネル本体部の裏面から隆起した隆起部を有し、
前記取付金具は、前記隆起部を囲繞する囲繞部と、前記照明パネルの離反する方向への移動を規制する規制部を有し、
前記取付金具は、前記取付用貫通孔に挿入し、前記照明パネルを前記壁面パネルに対して取付可能であり、
前記照明パネルは、前記照明パネルを前記壁面パネルに対して取り付けた状態で、前記取付金具に対して前記隆起部を回転軸とする周方向に回転可能である、照明装置。

発明の詳細な説明【技術分野】
【０００１】

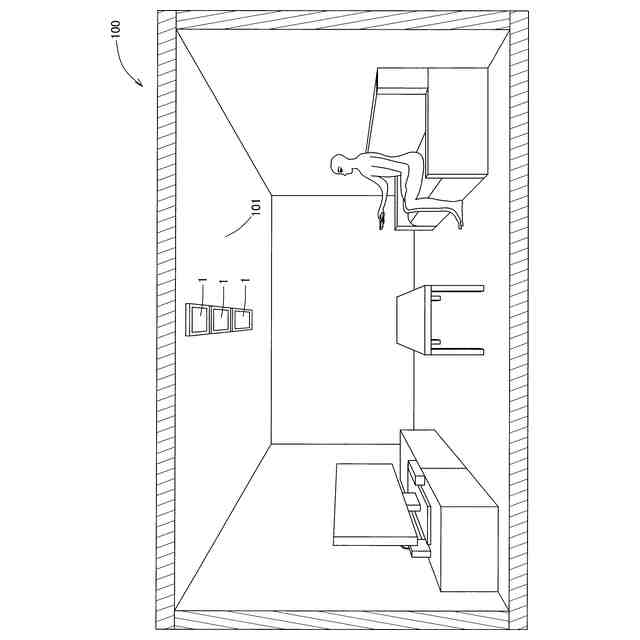

本発明は、天井等の壁面パネルに取り付けられる照明装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来から、薄くて軽く、面状に発光する有機ＥＬパネルを発光パネルとして用いた照明装置が知られている（例えば、特許文献１）。
特許文献１の発光パネルは、他の発光パネルとともに天井等の被設置面に敷き詰められ、複数の発光パネルが統一感のある一つの発光面として機能することが可能となっている。
【先行技術文献】
【特許文献】
【０００３】
特許第６２９６７７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、一般的な有機ＥＬパネルは、特許文献１のように、点発光のＬＥＤと異なり、発光面が方形状であり、発光面に向きがある。
特許文献１のように有機ＥＬパネルを発光パネルとして使用し、他の発光パネルと並べて設置する際に、発光面が傾いていると、他の発光パネルとの統一感が失われてしまう。
そのため、発光パネルを並べて設置する際には、各発光パネルの被取付面への取付位置の厳密な位置決めが必要であった。
【０００５】
そこで、本発明は、壁面パネルに取り付けた状態で、容易に照明パネルの発光面の傾きを調整できる照明装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記した課題を解決するための本発明の一つの様相は、壁面パネルの取付用貫通孔に対して、一部が埋め込まれて取り付けられる照明装置であって、照明パネルと、取付金具を有し、前記照明パネルは、発光面を有するパネル本体部と、前記パネル本体部の裏面から隆起した隆起部を有し、前記取付金具は、取付爪と、前記隆起部を囲繞する囲繞部と、前記照明パネルの離反する方向への移動を規制する規制部を有し、前記取付金具は、前記取付用貫通孔に挿入し、前記取付爪を前記壁面パネルの裏側主面及び／又は前記取付用貫通孔の内壁面と係合させることで、前記照明パネルを前記壁面パネルに対して取付可能であり、前記照明パネルは、前記照明パネルを前記壁面パネルに対して取り付けた状態で、前記取付金具に対して前記隆起部を回転軸とする周方向に回転可能である、照明装置である。
【０００７】
本様相によれば、取付金具に対して隆起部を回転軸とする周方向に回転可能であるので、壁面パネルに取り付けた後でも、容易に照明パネルの発光面の傾きを調整できる。そのため、厳密な位置決めを行う必要がなく、従来に比べて発光面の傾き調整が容易である。
【０００８】
好ましい様相は、前記隆起部は、前記囲繞部に遊嵌している。
【０００９】
本様相によれば、隆起部は、囲繞部に遊びを持った状態で嵌めているので、取付金具に対して照明パネルを回転させやすい。
【００１０】
好ましい様相は、前記取付金具に対する前記照明パネルの回転可能角度を制限する角度制限部を有する。
（【００１１】以降は省略されています）
