公開番号2025138841
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2025113485,2024124191
出願日2025-07-04,2021-04-09
発明の名称香味吸引器及び喫煙システム
出願人日本たばこ産業株式会社
代理人個人,個人,個人,個人
主分類A24F 40/40 20200101AFI20250917BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)

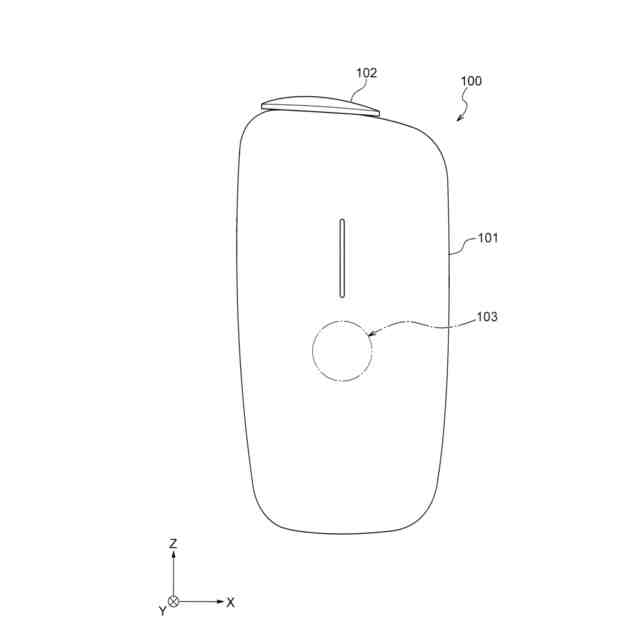

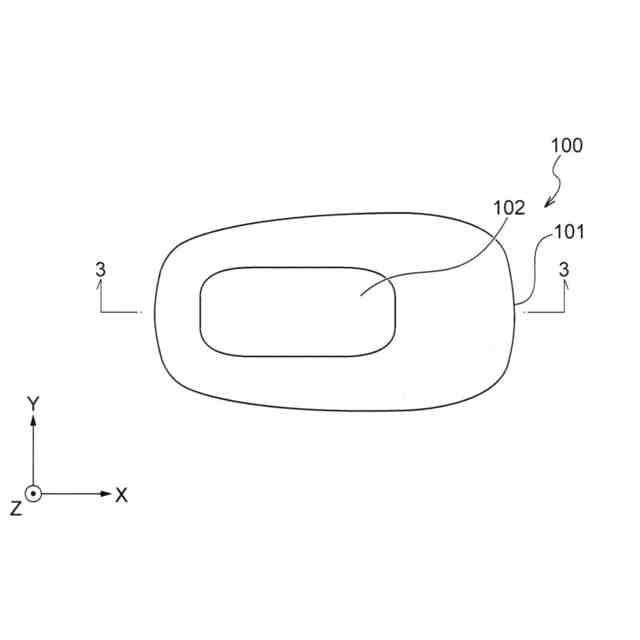

要約【課題】チャンバに挿入された喫煙物品に対する十分な把持力を確保することができる香味吸引器及び喫煙システムを提供する。

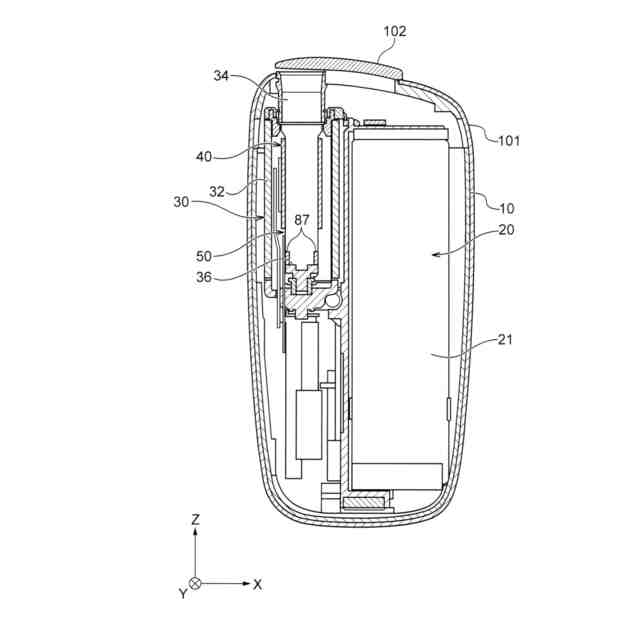

【解決手段】喫煙物品を挿入可能な開口が一端に形成され、前記喫煙物品を収容する収容部と、前記収容部の軸方向に沿って配置され、前記収容部に収容された前記喫煙物品を加熱する加熱部と、前記収容部に収容された前記喫煙物品の側面を把持する把持部87と、を有し、前記収容部の内側面は、前記収容部の軸方向と直交する断面視において、前記加熱部と重なる第1領域50Aと、前記第1領域以外の領域であって、前記収容部の軸方向に沿って、前記収容部の他端と前記加熱部の前記他端側の端部との間に存在する第2領域50Bと、を含み、前記把持部は、前記第2領域に設けられている、香味吸引器、が提供される。
【選択図】図9
特許請求の範囲【請求項１】

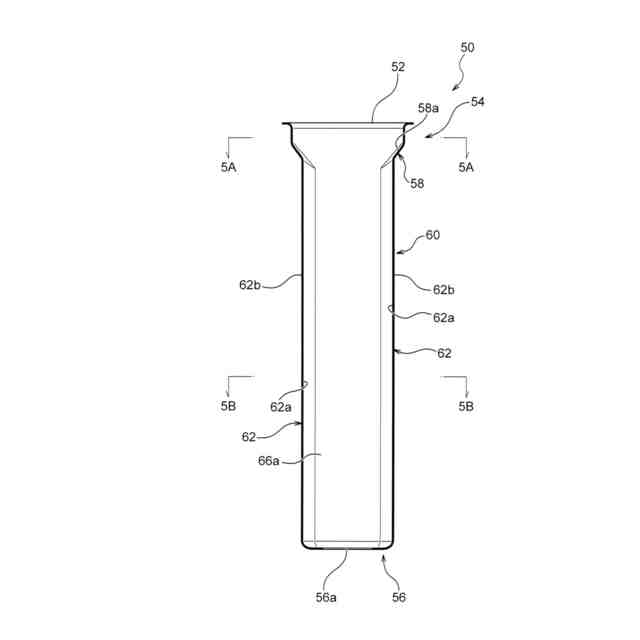

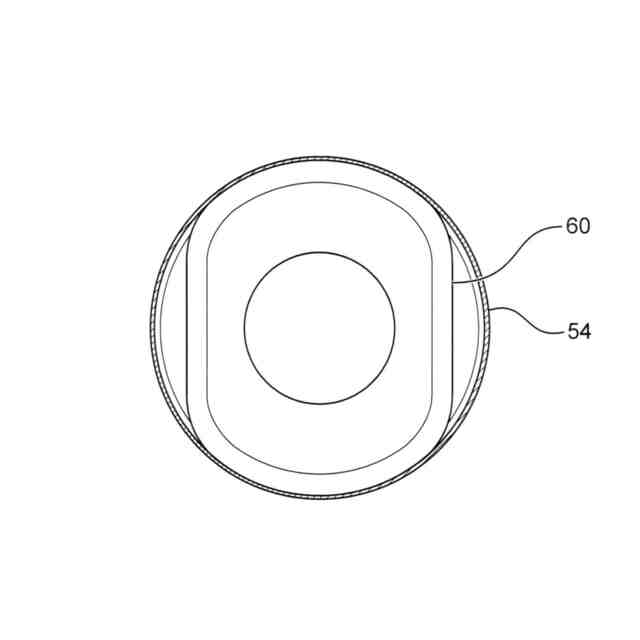

喫煙物品を挿入可能な開口が一端に形成され、前記喫煙物品を収容する収容部と、
前記収容部の軸方向に沿って配置され、前記収容部に収容された前記喫煙物品を加熱する加熱部と、
前記収容部に収容された前記喫煙物品の側面を把持する把持部と、
を有し、

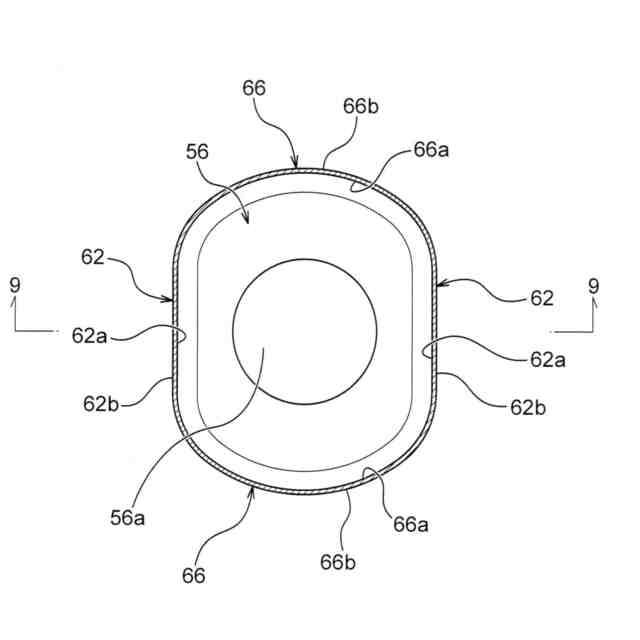

前記収容部の内側面は、
前記収容部の軸方向と直交する断面視において、前記加熱部と重なる第１領域と、
前記第１領域以外の領域であって、前記収容部の軸方向に沿って、前記収容部の他端と前記加熱部の前記他端側の端部との間に存在する第２領域と、
を含み、
前記把持部は、前記第２領域に設けられている、
香味吸引器。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の香味吸引器であって、
前記収容部の中心軸に沿って切断した断面であって、前記把持部を通る断面視において、
（１）式及び（２）式を満たし、
Ｗ１≧Ｗ２・・・（１）
Ｗ３≧Ｗ２・・・（２）
前記（１）式及び前記（２）式において、
Ｗ１は、前記第１領域の径方向長さであり、
Ｗ２は、前記第２領域の径方向長さであり、
Ｗ３は、前記第１領域に対応する前記喫煙物品の径方向長さである、
香味吸引器。
【請求項３】
請求項２に記載の香味吸引器であって、
前記把持部は、前記第２領域において、前記収容部の内側に突出する凸部である、
香味吸引器。
【請求項４】
請求項３に記載の香味吸引器であって、
前記収容部の前記他端には、前記収容部の底部を構成する底部材が設けられており、
前記底部材は、前記収容部と一体または別部材として構成されており、
前記凸部は、前記底部近傍に設けられている、
香味吸引器。
【請求項５】
請求項４に記載の香味吸引器であって、
前記凸部は、前記収容部の前記底部から前記一端へ向かって延在している、
香味吸引器。
【請求項６】
請求項５に記載の香味吸引器であって、
前記凸部は、前記収容部の前記一端側の端部近傍に、前記一端に近づくに従い、前記収容部の中心軸から離間するように傾斜する傾斜部を有する、
香味吸引器。
【請求項７】
請求項３～６のいずれか一項に記載の香味吸引器であって、
前記凸部は、一対の突条部を有する、
香味吸引器。
【請求項８】
請求項７に記載の香味吸引器であって、
前記凸部は、前記収容部の前記他端から離れるに従い、前記収容部の中心軸に向かうように傾斜している、
香味吸引器。
【請求項９】
請求項１～８に記載の香味吸引器であって、
前記把持部は、前記収容部の中心軸を通る断面視において、前記加熱部から前記収容部の軸方向に沿って前記収容部の前記他端部側に離間した位置に設けられている、
香味吸引器。
【請求項１０】
請求項１～９に記載の香味吸引器であって、
前記喫煙物品は、香味源が充填された香味源充填部を備えており、
前記把持部は、前記収容部に収容された前記喫煙物品の前記香味源充填部を把持する、
香味吸引器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、香味吸引器及び喫煙システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、スティック等の喫煙物品を用いる香味吸引器において、香味吸引器のチャンバに挿入されたスティックを脱落しないよう把持する機構を設けることが知られている。例えば、特許文献１を参照。特許文献１では、チャンバの内部ヒータと鉛直方向に沿って重なる位置に、喫煙物品を把持する突起を設けている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２０－５１６２６８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
香味吸引器においてエアロゾルを生成するために、チャンバに挿入された喫煙物品は、加熱要素によって加熱される。この場合、喫煙物品のうち加熱要素の近傍の被加熱領域付近は、加熱によって局所的に痩せ細ることがあり得る。よって、被加熱領域近傍で喫煙物品を把持すると、十分な把持を実行できない場合がある。
【０００５】
本開示は、チャンバに挿入された喫煙物品に対する十分な把持力を確保することができる香味吸引器及び喫煙システムを提供する。
【課題を解決するための手段】
【０００６】
本開示の第１の態様は、喫煙物品を挿入可能な開口が一端に形成され、前記喫煙物品を収容する収容部と、前記収容部の軸方向に沿って配置され、前記収容部に収容された前記喫煙物品を加熱する加熱部と、前記収容部に収容された前記喫煙物品の側面を把持する把持部と、を有し、前記収容部の内側面は、前記収容部の軸方向と直交する断面視において、前記加熱部と重なる第１領域と、前記第１領域以外の領域であって、前記収容部の軸方向に沿って、前記収容部の他端と前記加熱部の前記他端側の端部との間に存在する第２領域と、を含み、前記把持部は、前記第２領域に設けられている、香味吸引器である。
【０００７】
上記第１の態様では、収容部内で喫煙物品を把持する把持部が、収容部の軸方向に沿って加熱部が配置された第１領域とは区別される第２領域に設けられる。よって、上記第１の態様によれば、加熱部と接触しない非加熱領域において喫煙物品を把持することにより、収容部に収容された喫煙物品に対する十分な把持力を確保することができる。
【０００８】

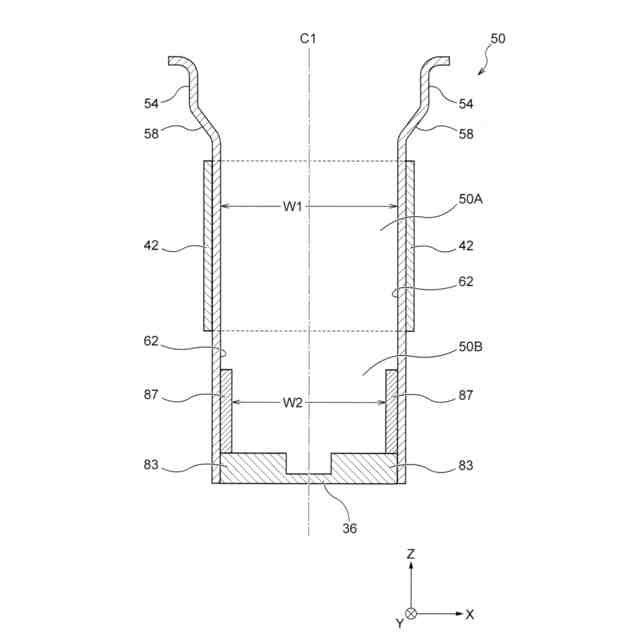

本開示の第２の態様は、上記第１の態様において、前記収容部の中心軸に沿って切断した断面であって前記把持部を通る断面視において、（１）式及び（２）式を満たし、
Ｗ１≧Ｗ２・・・（１）
Ｗ３≧Ｗ２・・・（２）
前記（１）式及び前記（２）式において、Ｗ１は、前記第１領域の径方向長さであり、Ｗ２は、前記第２領域の径方向長さであり、Ｗ３は、前記第１領域に対応する前記喫煙物品の径方向長さである、香味吸引器である。
【０００９】
上記第２の態様では、収容部の中心軸に沿って切断した断面であって前記把持部を通る断面視において、把持部が設けられている第２領域の径方向の長さは、把持部が径方向内
側に突出しているために、把持部が設けられていない第１領域の径方向の長さよりも小さい。また、同断面視において、把持部が設けられている第２領域の径方向の長さは、把持部によって押圧されていない第１領域における喫煙物品の径方向の長さよりも小さい。よって、上記第２の態様によれば、加熱部と接触しない非加熱領域において収容部の内部空間が径方向内側に圧縮されていることにより、収容部に収容された喫煙物品に対する十分な把持力を確保することができる。
【００１０】
本開示の第３の態様は、上記第２の態様において、前記把持部は、前記第２領域において、前記収容部の内側に突出する凸部である、香味吸引器である。
（【００１１】以降は省略されています）
