公開番号2025119699
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024014633
出願日2024-02-02
発明の名称喫煙システム
出願人日本たばこ産業株式会社
代理人個人,個人,個人,個人
主分類A24F 40/40 20200101AFI20250807BHJP(たばこ;葉巻たばこ;紙巻たばこ;喫煙具)
要約【課題】香味吸引器においてマイクロ波で香味発生物品を加熱するとき、香味発生物品が不意に香味吸引器から脱落することを抑制する喫煙システムを提供する。
【解決手段】香味吸引器100は、電気的に接地された第1電極81と、第1電極81と対向して配置された第2電極122と、第2電極122と電気的に接続され、マイクロ波を発振可能な発振部104と、を有する。香味発生物品20は、喫煙時に第1電極81と第2電極122との間に位置する第1香味源50aを有する。香味吸引器100は、香味発生物品20を収容する収容部と、収容部に収容された香味発生物品20と接触する保持部85と、を有する。

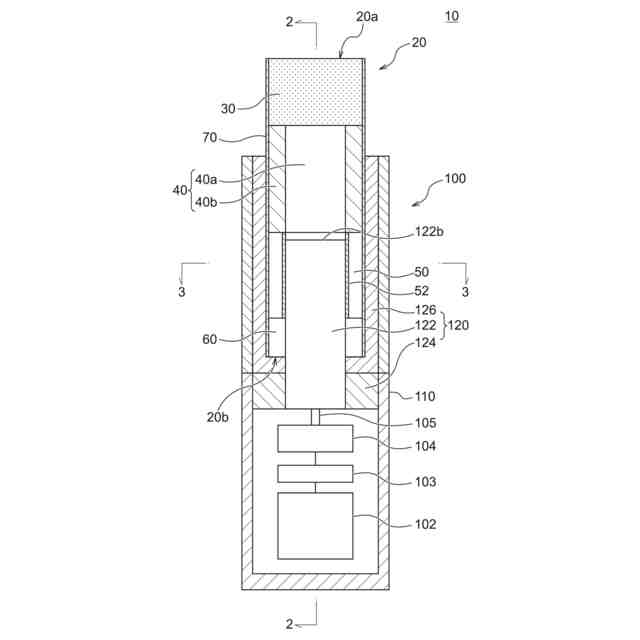

【選択図】図2
特許請求の範囲【請求項１】
香味吸引器と、香味発生物品と、を有する喫煙システムにおいて、
前記香味吸引器は、
電気的に接地された第１電極と、
前記第１電極と対向して配置された第２電極と、
前記第２電極と電気的に接続され、マイクロ波を発振可能な発振部と、を有し、
前記香味発生物品は、喫煙時に前記第１電極と前記第２電極との間に位置する第１香味源を有し、
前記香味吸引器は、前記香味発生物品を収容する収容部と、前記収容部に収容された前記香味発生物品と接触する保持部と、を有する、喫煙システム。
続きを表示（約 890 文字）【請求項２】
請求項１に記載された喫煙システムにおいて、
前記保持部は、前記第１電極に形成される、喫煙システム。
【請求項３】
請求項２に記載された喫煙システムにおいて、
前記保持部は、前記第１電極の面であって、前記第２電極と対向する面に形成された少なくとも一つの突起を含む、喫煙システム。
【請求項４】
請求項３に記載された喫煙システムにおいて、
前記突起は、長手方向と直交する方向からみて前記第１香味源と前記第２電極とが重なる領域とは重ならないように配置される、喫煙システム。
【請求項５】
請求項４に記載された喫煙システムにおいて、
前記突起は、長手方向と直交する方向からみて前記第１香味源と前記第２電極とが重なる領域よりも上流側に配置される、喫煙システム。
【請求項６】
請求項４に記載された喫煙システムにおいて、
前記突起は、長手方向と直交する方向からみて前記第１香味源と前記第２電極とが重なる領域よりも下流側に配置される、喫煙システム。
【請求項７】
請求項１から６のいずれか一項に記載された喫煙システムにおいて、
前記第１電極は、前記第２電極の周囲を囲むように構成される、喫煙システム。
【請求項８】
請求項１から６のいずれか一項に記載された喫煙システムにおいて、
前記香味吸引器は、電気的に接地された第３電極を有し、
前記第２電極は、前記第１電極と前記第３電極との間に配置される、喫煙システム。
【請求項９】
請求項８に記載された喫煙システムにおいて、
前記香味発生物品は、喫煙時に前記第２電極と前記第３電極の間に位置する第２香味源を有する、喫煙システム。
【請求項１０】
請求項１から９のいずれか一項に記載された喫煙システムにおいて、
前記第１電極は、前記収容部の少なくとも一部を構成する、喫煙システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、喫煙システムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、材料の燃焼をすることなく香味等を吸引するための香味吸引器が知られている。このような香味吸引器には、香味源を有する香味発生物品が収容される。香味吸引器と香味発生物品は喫煙システムを構成する。とくに、材料をマイクロ波によって加熱する香味吸引器が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／０９００２２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
香味吸引器においてマイクロ波で香味発生物品を加熱するとき、香味発生物品が不意に香味吸引器から脱落することを抑制する必要がある。
【０００５】
本発明の目的の一つは、マイクロ波で香味発生物品を加熱するとき、香味発生物品が不意に香味吸引器から脱落することを抑制することである。
【課題を解決するための手段】
【０００６】
第１態様によれば、香味吸引器と、香味発生物品と、を有する喫煙システムが提供される。前記香味吸引器は、電気的に接地された第１電極と、前記第１電極と対向して配置された第２電極と、前記第２電極と電気的に接続され、マイクロ波を発振可能な発振部と、を有する。前記香味発生物品は、喫煙時に前記第１電極と前記第２電極との間に位置する第１香味源を有する。前記香味吸引器は、前記香味発生物品を収容する収容部と、前記収容部に収容された前記香味発生物品と接触する保持部と、を有する。
【０００７】
第１態様によれば、香味発生物品が収容部に収容されたとき、即ち香味発生物品を加熱するために香味発生物品が香味吸引器内の所望の位置に位置付けられたときに保持部が香味発生物品と直接接触することで、香味発生物品が香味吸引器から抜けにくくすることができる。即ち、この場合、香味吸引器において香味発生物品の保持力を向上させることができ、香味発生物品が不意に香味吸引器から脱落することを抑制することができる。
【０００８】
前記保持部は、前記第１電極に形成されてもよい。
【０００９】
この場合、保持部として別の部材を設けることなく、第１電極の保持部によって香味発生物品を保持することができる。
【００１０】
前記保持部は、前記第１電極の面であって、前記第２電極と対向する面に形成された少なくとも一つの突起を含んでもよい。
（【００１１】以降は省略されています）
